Sistema de Som Pajero TR4

[Marlo]

Tweet

Depois de muito tentar um local para o amplificador como no PMala junto com o macaco, na lateral do PMala, Embaixo do painel no lado do passageiro, embaixo do banco no chão, fiquei com um local que não gosto muito mas que neste caso, neste carro, me pareceu conveniente. Embaixo do Banco fixado no fundo do banco. Verifiquei que no manual de manutenção o cd changer fica embaixo do banco então fiquei mais tranquilo.
Arquivo do Manual em anexo.

[Marlo]

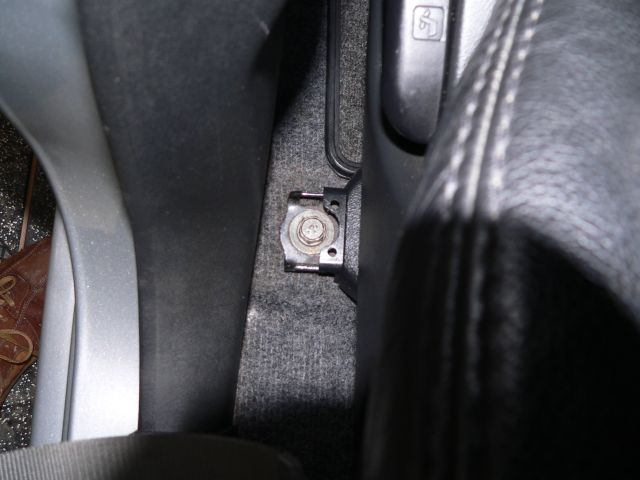

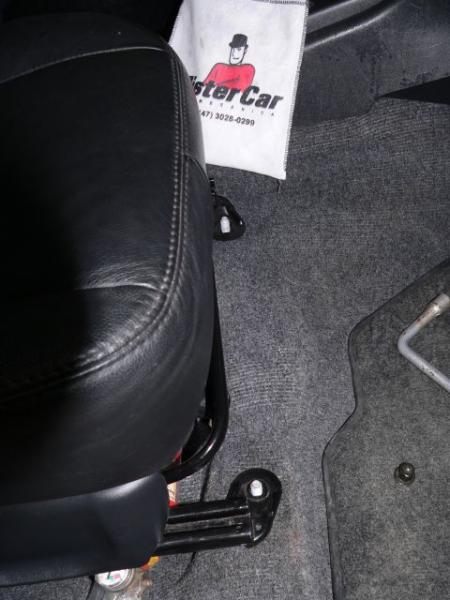

Retirando os 4 parafusos que prendem o banco do passageiro. 2 Frontais e um de cada lado. Usando Chave 14

[Marlo]

Mais imagens de retirando o banco.

[Marlo]

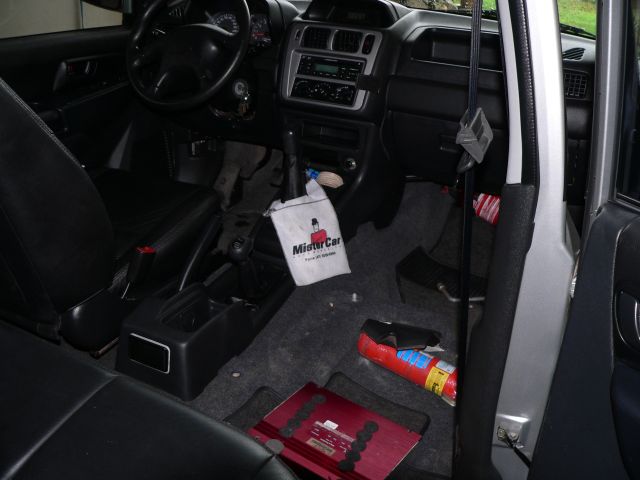

Taí o vazio. Ponto sem volta...

[Marlo]

Pondo o banco na posição de trabalho.

[Marlo]

Antes de virar o banco esvazie o porta revistas para não cair tudo no chão!

[Marlo]

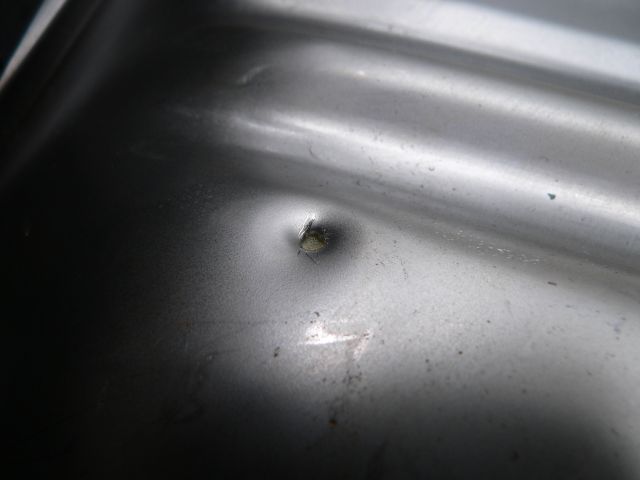

Fazendo os furos para parafusar o amplificador. Preferí furar com um prego de aço (punção) do que usar a furadeira.

[Marlo]

Taí o bichinho no lugar . Ainda tem a saída de ar perto dele para esfriar no calor e aquecer no inverno (como se precisase)

[Marlo]

Recoloca tudo no lugar, parafusa tudo de novo etc. Coube certinho. não impede nenhum movimento do banco. Imagem olhando por baixo.

[Marlo]

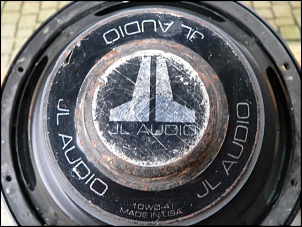

Sub montado em caixa cilíndrica (bazuca). Não sugiro este tipo de caixa. Uso pq montei-a desde muito tempo, fiz um tratamento para não vazar o ar etc. Mas como o PMala da TR4 é meio pequeno, fix uma operação nele. Cortei pela metade a litragem da caixa. Tinha uns 25 litros e agora tá com uns 10 litros. Sei que isso muda a resposta do sub mas como não vou participar de competição e nada, tudo ok! Sei que tá velinho mas enquanto tiver funcionndo com a qualidade que tem, não troco.

[Marlo]

A caixa é "fixada"com cinto de segurança (para não tomar multa) e o cinto permite a rápida retirada do equipamento. O cinto foi fixado no chão do Pmala parafusado num orifício já existente no local.

[Marlo]

Após, fazer uma abertura na forração do PMala com FACA ! Coisa bem simples.
