Sistema de Som Pajero TR4

[Marlo]

Tweet

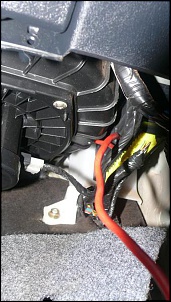

Saiu em algum lugar embaixo do painel, nos pés do passageiro, claro.

[Marlo]

Corta o arame, enrola a ponta cortada do arame na ponta do fio da alimentação e ao mesmo tempo puxa o arame e empurra o fio. Dá sim para fazer ao mesmo tempo.

[Marlo]

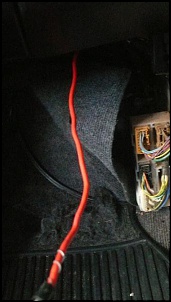

Olha o arame puxando o fio e saindo na parte de baixo do painel. Até aqui tudo certo.

[Marlo]

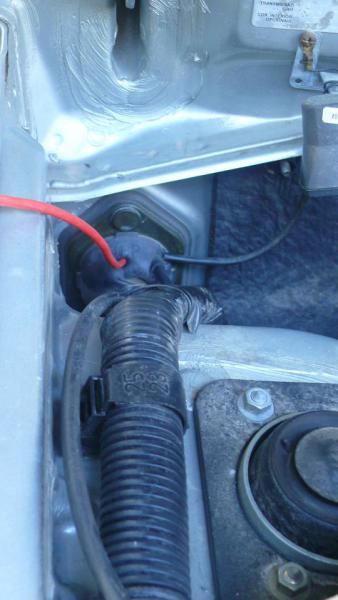

Puxa quase todo o fio Positivo e deixa uma parte no cofre do motor para ligar na bateria e para instalar o porta fusível do motor.

[Marlo]

Pensando em aproveitar o furo da sirene do alarme para fixar o porta fusível sem precisar fazer outro furo. Lá na seta verde.

[Marlo]

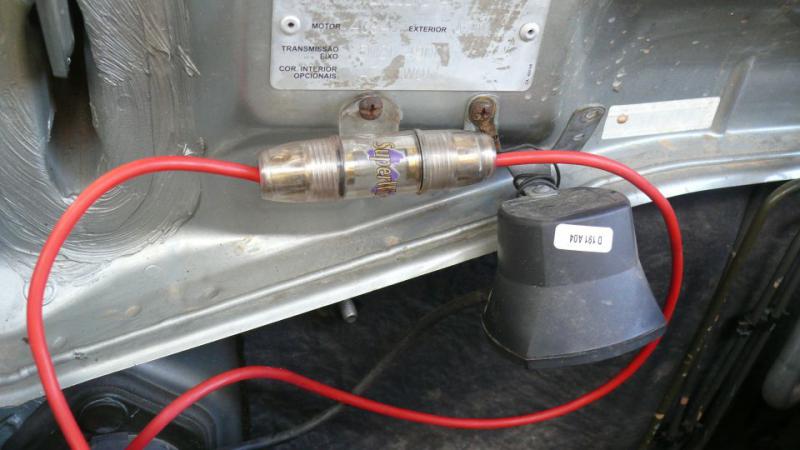

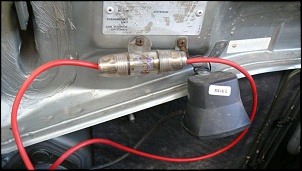

Taí o PF no buraco da sirene...

[Marlo]

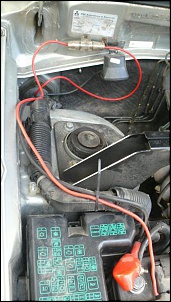

Deixando o comprimento certo e aproveitando os locais onde já passam cabo...

[Marlo]

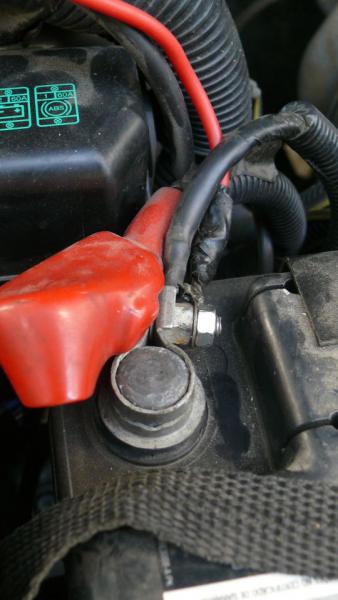

Parafusando o cabo no terminal da bateria....

[Marlo]

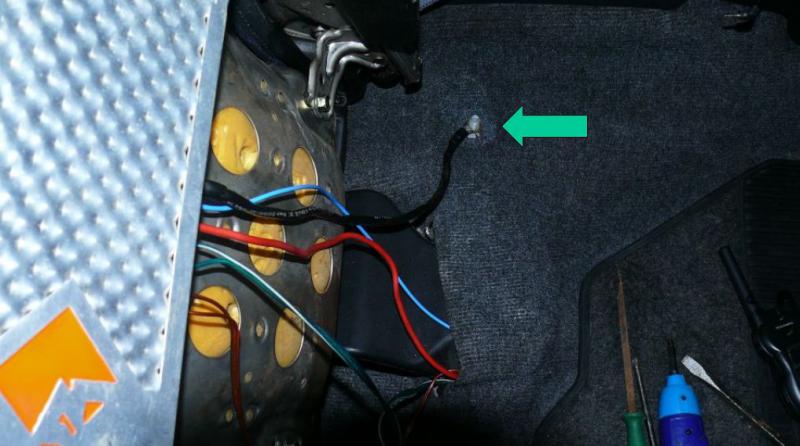

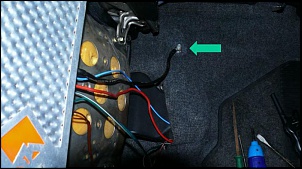

Já conforme as regras de uma boa instalação sonora, o negativo deve ser um cabo o mais curto possível para evitar ruídos. Então como o amplificdor está debaixo do banco do passageiro, puxei o cabo para um dos parafusos que segura o banco. Lá na seta verde...

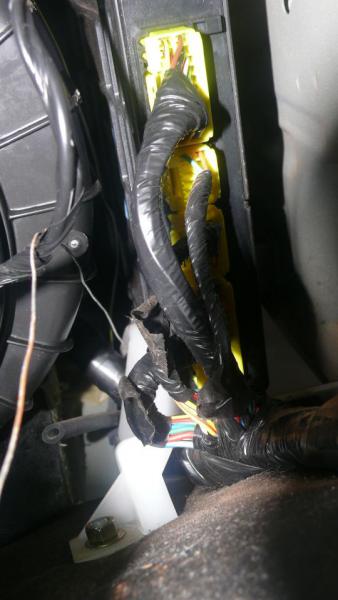

Aproveitei e passei os fios para os falantes dianteiros que serão conectados ao plug do chicote original que fica no painel e para o sub que vai ficar no PMalas. Esses não tem segredo nenhum. Ainda falta passar o sinal da FUTURA unidade principal que provavelmente será uma 2din até o equalizador e o sinal do equalizador até o amplificador...

[Marlo]

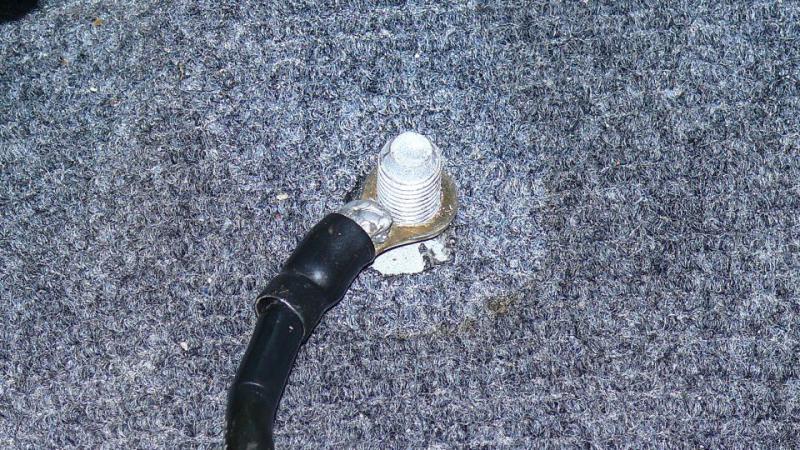

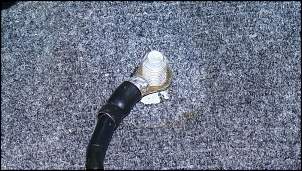

Olhando mais de perto...

[Marlo]

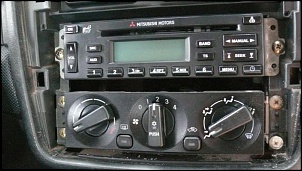

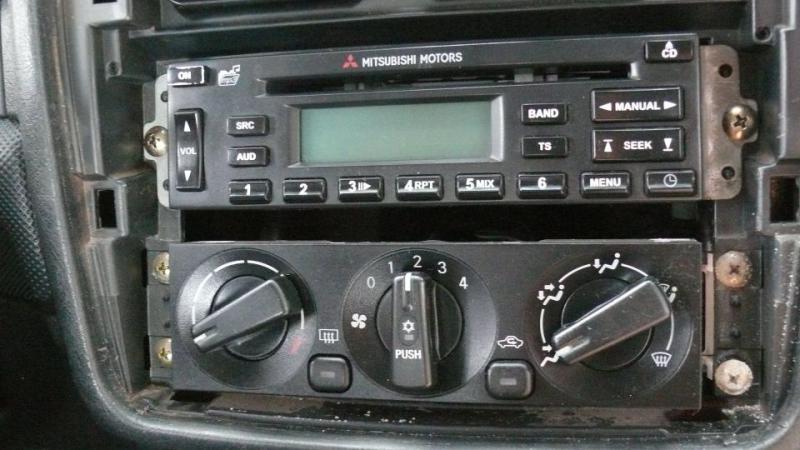

Já retirando a mascara do painel e desparafusando o rádio e o controle de ar. O rádio já tirei e vamos ver como consigo transferir os controles do ar para a parte inferior do painel. Disseram que é fácil... vamos ver...

[Marlo]

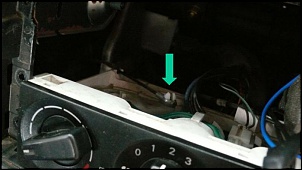

O problema são os dois cabos de "aço" (?) que são da graduação da temperatura e do direção do ar. Duros e não muito flexíveis. Estes dois aqui...
