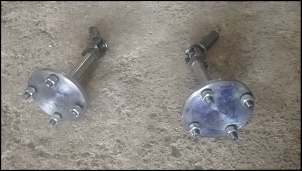

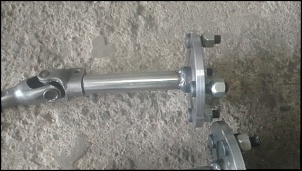

    Sábado fiquei umas 8 horas no torno fazendo as pontas de eixo das imagens abaixo com todo carinho do mundo, e essas porcarias de cruzetas q tava usando não aguentaram (alguém aqui no site já tinha me alertado, mas agora não lembro quem foi).
    Eu prefiro os cardans por serem mais leves q as homocinéticas, mas aqui na minha região não existe, eu teria q comprar pela internet e só gosto de comprar pela net quando já sei q vai dar certo, então vou partir pras homocinéticas mesmo, já tenho um monte aqui na oficina, só vou tornear as pontas/encaixes e encurtar os eixos. logo mais postarei fotos da "obra" kk.
    Miniaturas de Anexos Miniaturas de Anexos Kart cross de baixo custo-2015-09-28-11.35.26.jpg   Kart cross de baixo custo-2015-09-28-11.35.37.jpg   Kart cross de baixo custo-2015-09-28-14.35.47.jpg   Kart cross de baixo custo-2015-09-28-11.35.46.jpg   Kart cross de baixo custo-2015-09-28-14.35.55.jpg   Kart cross de baixo custo-img-20150930-wa0003.jpg
    4X4 Brasil

  • #2
    Usuário
    Entrada
    25/05/2015
    Local
    Porto Alegre/RS
    Idade
    44
    Posts
    147
    Agradecimentos: 0
    Ta muito legal teu projeto, tá ficando bem bacana mesmo, eu havia lhe alertado que as cruzetas eram frágeis para este fim, as homocinéticas são uma alternativa boa para substituir as cruzetas, se tu tens algumas aí, aproveite...

    Com relação ao rolamento, acredito que teras de trocar o mancal que usou, a homocinética é outro principio, mas se for manter o mancal, acredito que 1 seja pouco para sustentar os trancos do carrinho, vai detonar este rolamento, falta apoio para o eixo.

    Kart cross de baixo custo-pressao.png

    Acredito que tu tenha que ter um segundo apoio para aguentar a pressão do peso do carrinho sob o eixo e o rolamento.

    Veja no projeto que estou fazendo:

    Kart cross de baixo custo-rolamento2s.jpg

  • #3

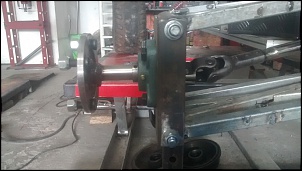

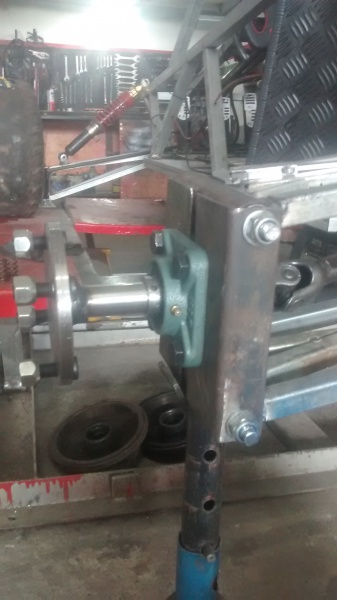

    Na verdade existe outro rolamento por trás, na imagem só apareceu um pq o suporte "esconde" o outro (mandei outras imagens pra vc ver).
    aproveito e mando tbm a imagem das homocinéticas montadas, gostei do resultado, mas acho que acrescentou uns 5 kg ao total :/
    Miniaturas de Anexos Miniaturas de Anexos Kart cross de baixo custo-img-20150930-wa0010.jpg   Kart cross de baixo custo-img-20150930-wa0009.jpg   Kart cross de baixo custo-img-20150930-wa0008.jpg   Kart cross de baixo custo-2015-09-30-14.46.40.jpg   Kart cross de baixo custo-2015-09-30-14.46.28.jpg   Kart cross de baixo custo-2015-09-30-13.11.26.jpg   Kart cross de baixo custo-2015-09-30-13.11.20.jpg   Kart cross de baixo custo-2015-09-30-12.17.49.jpg   Kart cross de baixo custo-2015-09-30-12.17.43.jpg   Kart cross de baixo custo-2015-09-30-12.17.36.jpg


  • #4
    Usuário
    Entrada
    06/08/2014
    Local
    Urussanga/SC
    Idade
    37
    Posts
    84
    Agradecimentos: 0
    Citação Postado originalmente por SIGGA Reparação Automotiv Ver Post
    Na verdade existe outro rolamento por trás, na imagem só apareceu um pq o suporte "esconde" o outro (mandei outras imagens pra vc ver).
    aproveito e mando tbm a imagem das homocinéticas montadas, gostei do resultado, mas acho que acrescentou uns 5 kg ao total :/

    Olá tudo certo, acho que esses seu sistema sobre dois rolamento juntos não vai funcionar, por que querendo ou nao voce colocou junto, vai acabar quebrando o rolamento. Acho que teria que deixar a suspensão como segue o projeto com um pequeno grau. Mais afasta um pouco os rolamentos. Boa sorte e o tubo 20x20 que você colocou é galvanizado, que geralmente nao passa de 1.25 de parede, sera que colocando um mais forte não sera melhor?

    Qualquer coisa precisando, da um toque.

  • #5
    Usuário
    Entrada
    25/05/2015
    Local
    Porto Alegre/RS
    Idade
    44
    Posts
    147
    Agradecimentos: 0
    Entendi... deu pra ver o outro agora...

  • #6
    então felipe, na verdade os dois rolamentos estão alí como uma peça só, pq ele são auto-ajustáveis, então tem q ser dessa forma, e sobre os tubos 20x20 os meus são de 1.25 sim, mas pelos testes que fizemos aqui, vai dar pro gasto.
    logo logo vamos verificar na prática kkkk

  • #7
    Usuário
    Entrada
    06/08/2014
    Local
    Urussanga/SC
    Idade
    37
    Posts
    84
    Agradecimentos: 0
    Citação Postado originalmente por SIGGA Reparação Automotiv Ver Post
    então felipe, na verdade os dois rolamentos estão alí como uma peça só, pq ele são auto-ajustáveis, então tem q ser dessa forma, e sobre os tubos 20x20 os meus são de 1.25 sim, mas pelos testes que fizemos aqui, vai dar pro gasto.
    logo logo vamos verificar na prática kkkk
    Sigga, seguinte eu sou projetista mecânico, alguma coisa entendo. Sei que sai ajustaveis, mais vamos lá:

    Esses rolamentos sao pra ficar rodando e nao pra aguentarem peso como alavancas.

    Rolamentos juntos fazer a função de um rolamento normal, só que são ajustaveis voce teve que colocar dois.

    Os amortecedores estao fazendo muita força.

    A roda ta reta e a balança nao poderia ser reta teria que ter uma certa "cambagem".

    Bem boa sorte com seu projeto, espero que no final de tudo certo. Mais garanto que o meu ta com muito menos custo que o seu rs... Ate agora R$340,00 rs... Valeu...

  • #8
    Usuário
    Entrada
    06/10/2015
    Local
    dourados/MS
    Idade
    32
    Posts
    1
    Agradecimentos: 0
    amigo sera q seria possivel vc passar o dimensionamento completo do seu chassi ?gostei bastante do modelo que vc criou e pretendo fazer um igual

  • #9
    Passo sim Yancarlos, deixa seu e-mail aí que vou tentar "digitalizar" esse chassis no fds e te passo quando ficar pronto.

  • #10
    Usuário
    Entrada
    16/10/2015
    Local
    angra dos reis/RJ
    Idade
    39
    Posts
    165
    Agradecimentos: 0
    boa noite a todos..... tem muitos projetos bacanas rolando aeheimmm
    4X4 Brasil

  • #11
    Usuário
    Entrada
    22/11/2013
    Local
    Espigão do Oeste/RO
    Idade
    33
    Posts
    4
    Agradecimentos: 0
    Gente, eu possuo um projeto em mente, mas não consigo criar um post, alguém pode me ajudar?? Desde já obrigado!

  • #12
    Usuário Avatar de Flávio Cadore
    Entrada
    10/03/2004
    Local
    Faxinal do Soturno/RS
    Idade
    55
    Posts
    2,922
    Agradecimentos: 39
    Citação Postado originalmente por JhonyKart Ver Post
    Gente, eu possuo um projeto em mente, mas não consigo criar um post, alguém pode me ajudar?? Desde já obrigado!
    Jhony, no canto superior direito tem "ferramentas fórum", postar novo tópico".
