Kart Cross - Meu Primeiro Brinquedo

[oliveiraideal]

Tweet

estou fazendo outro projeto antes de começar meu kart, porém já tenho quase todas as peças do kart.. comprei uma suzuki 650 cc, estou com uma caixa de transferencia do niva, com bloqueio e redução, e dois diferenciais do omega, um que utilizarei na frente de cabeça pra baixo e outro na traseira, utilizarei tudo, a partir do pinhão da moto, com cardâns, nada de corrente, a redução dos diferenciais é de 3,15 pra um e da caixa de transferencia de 1,4 pra um e pode ficar até 2,5 pra um, a redução do diametro dos pneus que vou utilizar, são pneus de quadriciclo, é de algo a cerca da metade do pneu da moto, ou seja, a redução será bastante pra compensar a não redução que a corrente daria para o conjunto, tinha montado o mesmo pensando em utilizar-me da corrente, e o motor da moto está alinhada com o kart na traseira, porém tenho que alinhar ele em 90º com o conjunto pra poder ligar o cardan e fazer o resto do sistema.. assim que eu tiver algum resultado vou recomeçar meu post.. só quero postar agora quando tiver algo pronto.. abraços!

[Filipe_Challenge]

estou fazendo outro projeto antes de começar meu kart, porém já tenho quase todas as peças do kart.. comprei uma suzuki 650 cc, estou com uma caixa de transferencia do niva, com bloqueio e redução, e dois diferenciais do omega, um que utilizarei na frente de cabeça pra baixo e outro na traseira, utilizarei tudo, a partir do pinhão da moto, com cardâns, nada de corrente, a redução dos diferenciais é de 3,15 pra um e da caixa de transferencia de 1,4 pra um e pode ficar até 2,5 pra um, a redução do diametro dos pneus que vou utilizar, são pneus de quadriciclo, é de algo a cerca da metade do pneu da moto, ou seja, a redução será bastante pra compensar a não redução que a corrente daria para o conjunto, tinha montado o mesmo pensando em utilizar-me da corrente, e o motor da moto está alinhada com o kart na traseira, porém tenho que alinhar ele em 90º com o conjunto pra poder ligar o cardan e fazer o resto do sistema.. assim que eu tiver algum resultado vou recomeçar meu post.. só quero postar agora quando tiver algo pronto.. abraços!

Olá, bem, iriei fazer esse kart cross pra levar aqui pra praia e andar por perto, pois a ideia depois é fazer um badland 2 lugares... mais esse primeiro aqui vai ficar show falando nisso ja tenho algumas peças pra postar depois eu posto aqui pra turma...

[JUNIOR FERRAREZE]

É isso aí galera vamos colocar foto aí, aki vai fotos não atualizadas ainda.......

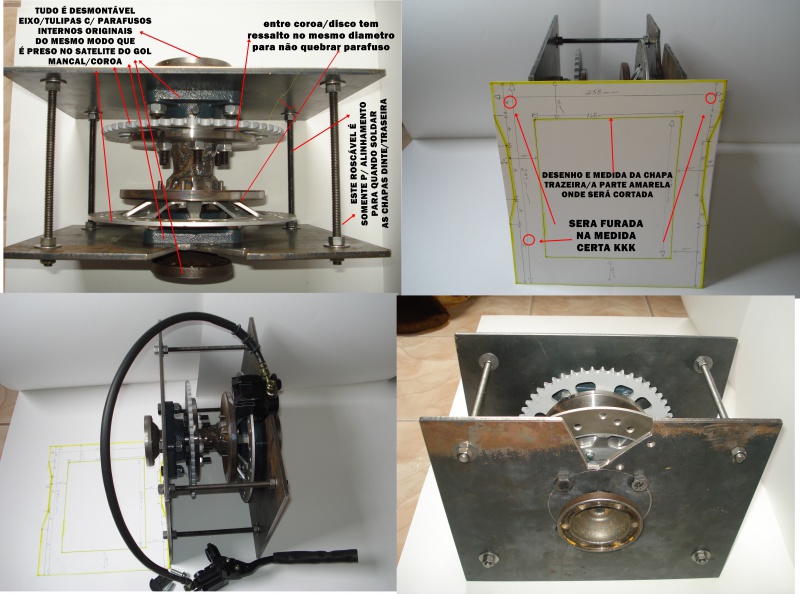

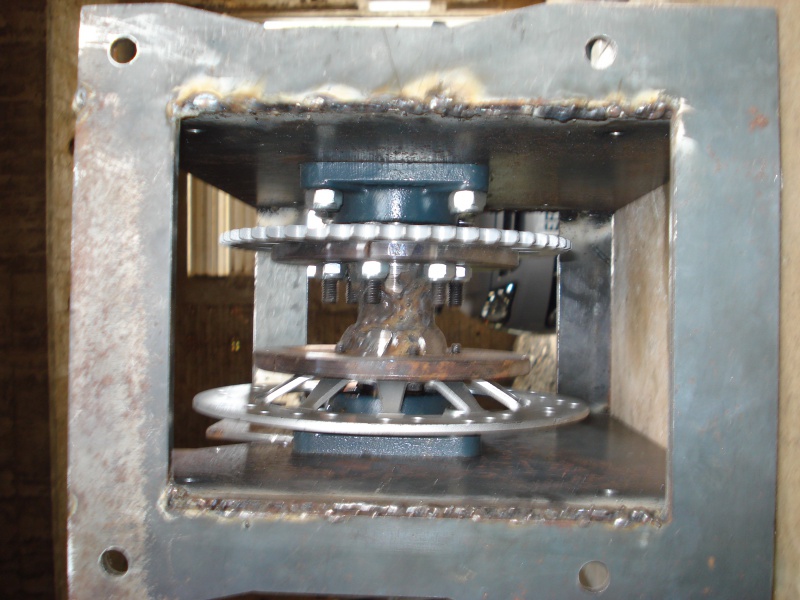

foto 2 essa barra de rosca serviu somente p/ alinhamento(foi retirada e já esta feito solda nas 4 partes) tá pronto....

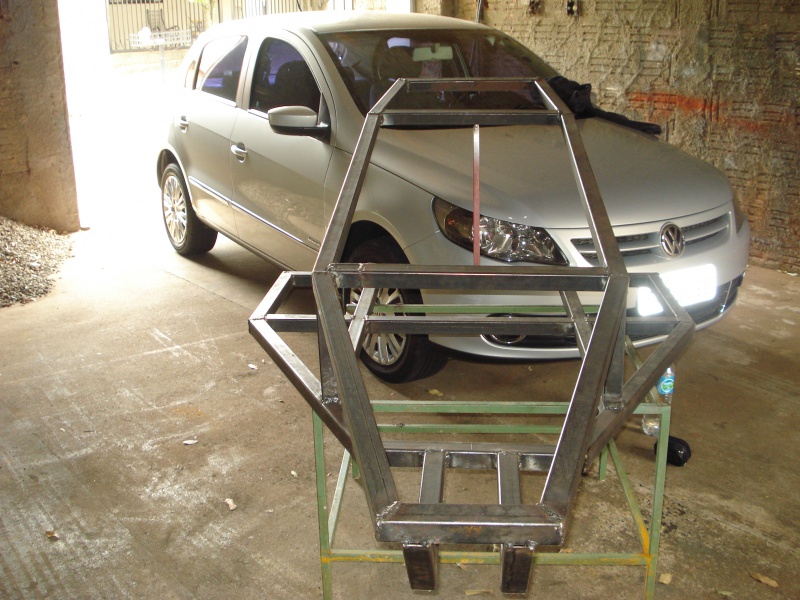

foto 1 esse papel carão é de 240g que ta o desenho chassi em um lado é a parte de baixo e no verso a parte de cima, o desenho já está no lixo,
pois o chassis esta montado faltando somente a parte tubolar ok
Abraço a todos! quem já tem foto manda aí blz
ha toda vez que soldo mesmo com os equipamentos uso colírio kkkkkk

[Filipe_Challenge]

É isso aí galera vamos colocar foto aí, aki vai fotos não atualizadas ainda.......
foto 2 essa barra de rosca serviu somente p/ alinhamento(foi retirada e já esta feito solda nas 4 partes) tá pronto....
foto 1 esse papel carão é de 240g que ta o desenho chassi em um lado é a parte de baixo e no verso a parte de cima, o desenho já está no lixo,
pois o chassis esta montado faltando somente a parte tubolar ok
Abraço a todos! quem já tem foto manda aí blz
ha toda vez que soldo mesmo com os equipamentos uso colírio kkkkkk

Colirio... kkkkkkkkkkk

Já to pegando umas coisas, é que como trabalho aqui na metalurgica, sou projetista entao fica facil, to mudando umas outras coisas, mais acho que segunda feira começo a postar fotos certo, obrigado a todos que estao me ajudando...

[Filipe_Challenge]

JUNIOR FERRAREZE voce usou que peças na foto 02? Qual mancal?

[JUNIOR FERRAREZE]

JUNIOR FERRAREZE voce usou que peças na foto 02? Qual mancal?

Maravilha Filipe_Challenge

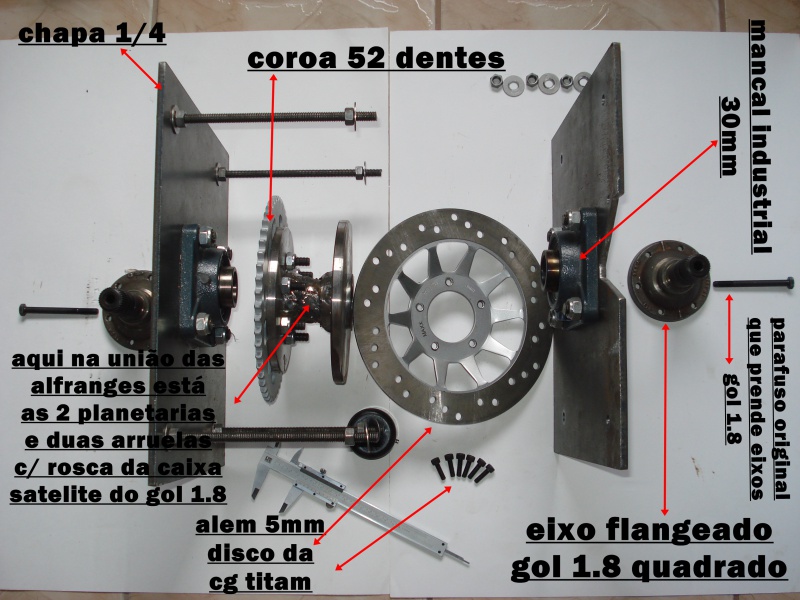

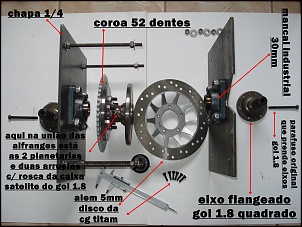

as peças é a frente do gol 1.8 quadrado ano 90 + não importa o ano é que 1.6 /1.8 tem mts,

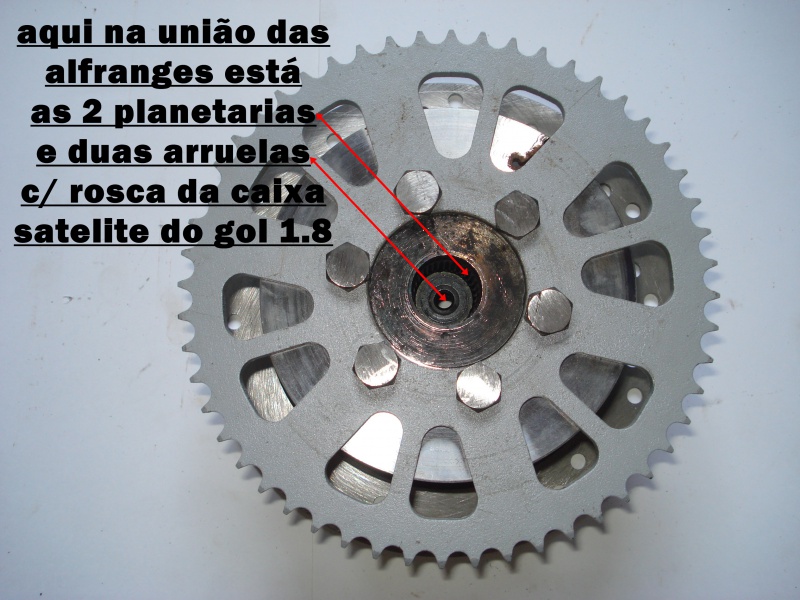

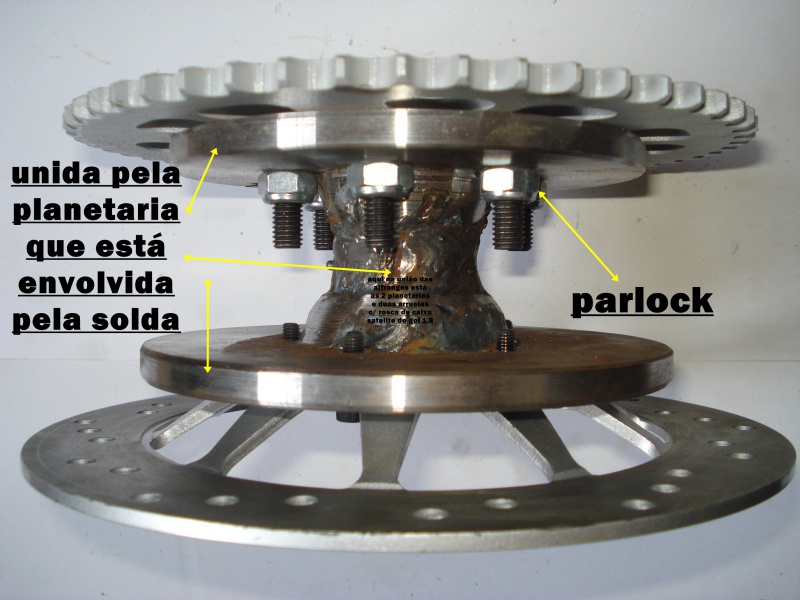

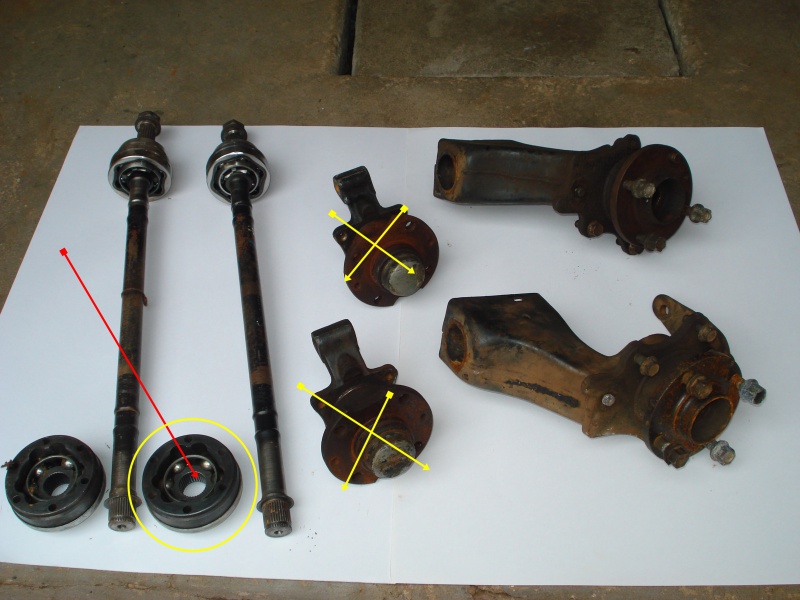

OBS na imagem 5 onde a bolacha esta em circulo amarelo, aquele miolo se desmontar ele da certo para unir os 2 eixos frangeados(este miolo pode substituir as duas engrenagens planetarias na união dos eixos)

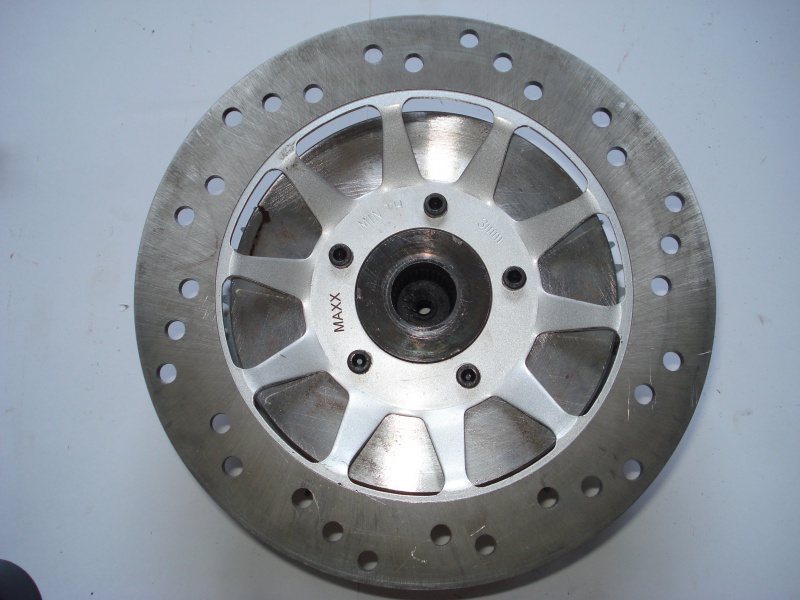

1 disco/pinça/manete=cg titam é 0 + é chingling.....
2 coroa 52 dentes é da dt 180, é 0 tbm, a furação bate com o conjunto de homocinetica do gol (embora fiz de oura forma ok) se for usar a furação a coroa deverá ficar pelo lado de fora do sistema (CAIXA) + não sei se os parafusos aguentam a tração do motor(observando que nas motos onde fica coroa e disco de freio, no centro onde fica fixa tem um ressalto do mesmo diametro para não descarregar diretamente a força nos parafusos que prende coroa e disco ok.
3 na 5 imagem no x amarelo é cubo traseiro do uno, comprei pq achei bonito kkkkkkk não irei usar........

é isso aí galera, abraço..... MT SOLDA E MT COLÍRIO KKK

[JUNIOR FERRAREZE]

É isso aí Filipe_Challenge / oliveiraideal / iurigarin / Guidachevy / A. Richard ​/ rogermena / Gordinhocross

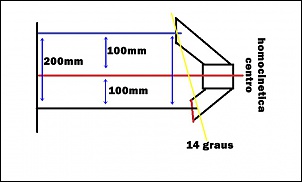

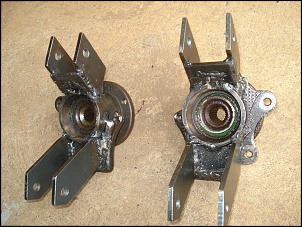

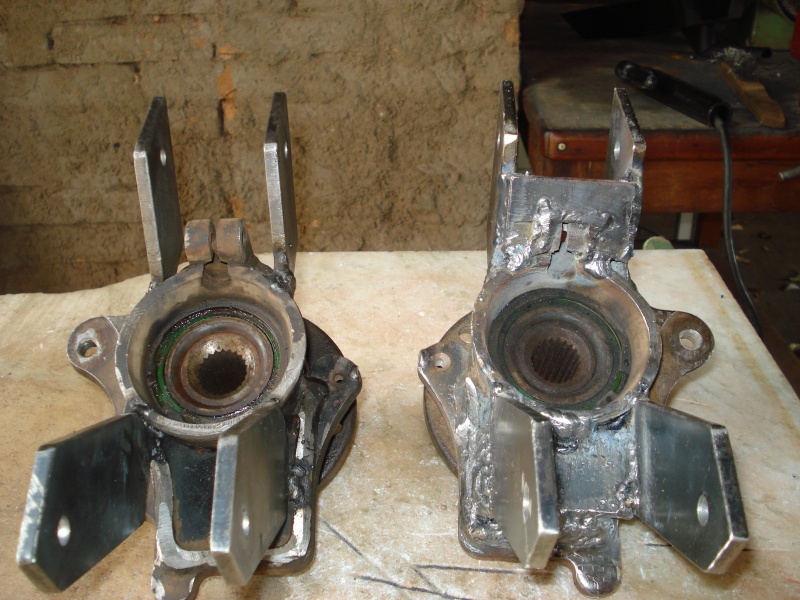

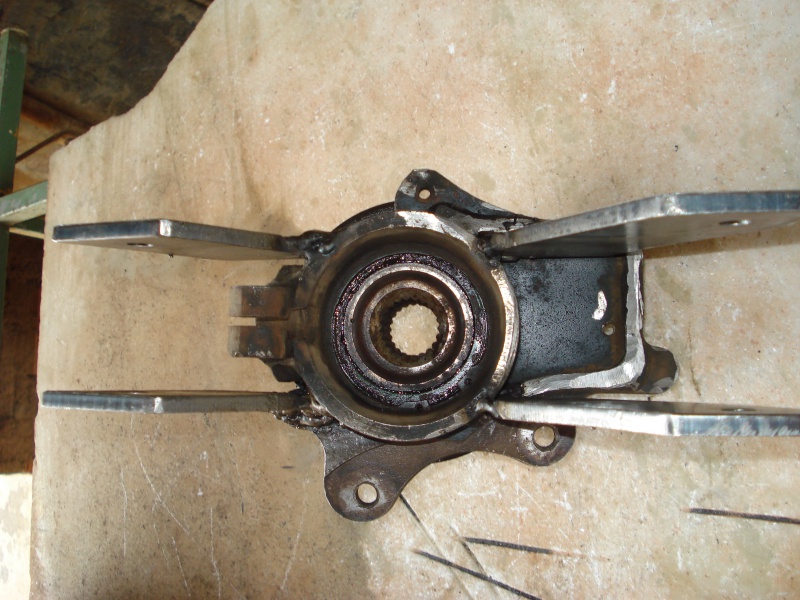

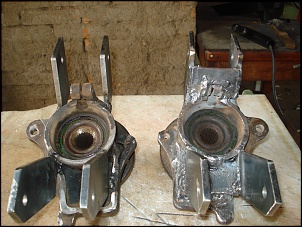

galera hoje de manhã fiz alguma coisa aqui na parte do cubo da duplo A, uma peça recebendo reforço minimo + irei acrescentar + reforço quando acoplar a duplo A (ACEITO OPINIÕES) essa parteas soldas em geral irá receber um acabamento melhor isso está mt cru ainda, pois o acabamento tbm
faz parte do bom trabalho (segurança e acabamento tem que ser bacana ok, para não desvalorizar o produto, pois quando alguem olhar vai ver os detalhes kkkkkkkkk, afinal ao redor de um kart cross sempre tem uma roda de pessoas, ao menos aqui na minha região não é comum este brinquedo....
lembrando que 3 de fevereiro partindo de férias p/litoral catarinense/jaguaruan+/- 15 dias de boa heheheh .......estaremos em contacto abraço.....

[Filipe_Challenge]

É isso aí Filipe_Challenge / oliveiraideal / iurigarin / Guidachevy / A. Richard ​/ rogermena / Gordinhocross

galera hoje de manhã fiz alguma coisa aqui na parte do cubo da duplo A, uma peça recebendo reforço minimo + irei acrescentar + reforço quando acoplar a duplo A (ACEITO OPINIÕES) essa parteas soldas em geral irá receber um acabamento melhor isso está mt cru ainda, pois o acabamento tbm
faz parte do bom trabalho (segurança e acabamento tem que ser bacana ok, para não desvalorizar o produto, pois quando alguem olhar vai ver os detalhes kkkkkkkkk, afinal ao redor de um kart cross sempre tem uma roda de pessoas, ao menos aqui na minha região não é comum este brinquedo....
lembrando que 3 de fevereiro partindo de férias p/litoral catarinense/jaguaruan+/- 15 dias de boa heheheh .......estaremos em contacto abraço.....

Show de bola, começo a colocar fotos dele essa semana sem falta dae o resto das peças irei ver o que fazer mais acho que ta tudo certo?

Só estou com duvida na parte de tração mesmo, mais ja me deu uma boa ideia... Tava com outra ideia formada aqui mais vou ver o que da...

é quando chgear aqui em SC ja sabe neh me avisa... valeu

[JUNIOR FERRAREZE]

Ok Filipe_Challenge

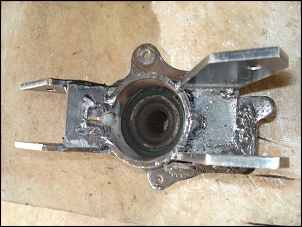

aviso sim, quanto a tração sendo duplo A ou eixo por inteiro pra mim as duas são boas, o importante é ser blocado... ai vai o cubo semi-pronto vai receber acabamento + reforço + solda e corte das sobras kkk

[Brendon Da Rolt]

Fala ai Pessoal.

Pessoal estou querendo muito montar um Kart Cross para mim, sair um pouco da rotina. Na cidade onde moro não tem nada para fazer dai então decidi montar um desses para mim.

Estou procurando um projeto bacana de um Kart Cross, mas não encontro. Sou meio resistente em comprar coisas pela internet.

Alguem aqui pode me indicar onde comprar um projeto desses pela internet ( com indicação perco o medo e não perco tempo ) ou ate mesmo anexa ele aqui no forum ou mandar para o meu email ?! ( brendon@darolt.com.br)

Quem poder me ajudar agradeço muito, estou muito ansioso em começar a montar logo um desses para mim. Onde eu trabalho tem todas as ferramentas e materiais necessarios, dai não vou ter muita dificuldade ( espero ne, kk )

[Filipe_Challenge]

Tem um link com os projetos, mais posso procurar e te passar. Vejo essa semana e te aviso. E motor tens já?

JUNIOR FERRAREZE quando chegar aqui no sul da um toque... valeu... galera acho que semana que vem começo novamente firme no projeto...

[JUNIOR FERRAREZE]

Tem um link com os projetos, mais posso procurar e te passar. Vejo essa semana e te aviso. E motor tens já?

JUNIOR FERRAREZE quando chegar aqui no sul da um toque... valeu... galera acho que semana que vem começo novamente firme no projeto...

Blz Filipe_Challenge, já em primeira mão pedindo 1000 desculpas por não ter ligado pois foi uma correria de passeio para levar a filha em mts dos lugares aí,(farol, teresa, rincão, torneiro etc.) + desculpas ainda fui pegar vinho em Urussanga, o motivo correria é que na vizinha da minha Mãe entrou ladrão e minha mãe ficou mt preoculpada e eu tbm, roubaram ar condicionado, carro etc. então voltei p/ por alarme e cerca elétrica na casa de minha mãe, (ela é sozinha) + não vai faltar + oportunidade pois a SOGRA mora aí kkkk, encontrei ai no bairro do arroio corrente um kart é do (Eltom) ele não estava + conversei c/ pai dele e bati umas fotos do kart e tem outro ai no bairro do arroio corrente c/ suspensão independente é do primo do Eltom + esse vi de longe e não conversei, fui p/ Tubarão e conheci a oficina do GORDINHO o cara sabe mesmo, lá vi o kart dele mt bem montado e já bati foto tbm, além do kart ele fabrica outro tipo de transporte para uso em agricultura etc. irei aproveitar agora o resto das férias p/ correr no ferro velho pegar (caixa de direção e manga de eixo/cubo chevette, pois tbm irei no torneiro para diminuir a caixa da direção. Haaa em tubarão procurei pneu recapado (cravão) p/ comprar + não achei o lugar certo e caiu um temporal e me atrapalhou as minhas idéias e a do GPS kkkk. É isso Filipe estaremos aqui e mãos a obra, e quando tiveres alguma foto manda aí que nóis copia aqui KKKK, LEMBRANDO QUE CHEGUEI AÍ DIA 03 E VOLTEI DIA 13..... abraço!
