Iniciando projeto para nova gaiola

essa parte da bandeja, vocês estão utilzando do que? a parte que pega as homocinéticas, os rolamentos e tal, que estão fazendo a chapa cortada a plasma para recebe-la.. é de qual carro?
eu estou utilizando na frente do meu duplo a conjunto completo de gol.. vou reabrir todo o redor do suporte do cubo, e vou soldar duas peças no lugar.. a parte inferior dá pra segurar, tenho que fazer é a parte superior.. mas se eu conseguisse algum sistema que fosse parecido com esse de vocês.. seria show!!

daqui a uns 2 meses, um cara que tem uma metalurgica a 2 quarteiroes daqui de casa vai comprar máquina de corte a agua.. vai ser show pq o acabamento é perfeito.. aí não precisa nem retrabalhar nada.. é isso que demora mais e dá mais problema.. abração galera! espero que tenham entendido a pergunta!! kk

Fernando vc ou o Flavio sabe alguma outra maneira que posso deixar a barra de direção para ñ pegar nas balanças superiores mesmo da forma que eu fiz se ficar muito perpendicular ao chassi atrapalha o amortecedor, estava pensando em deixar uma para baixo na barra de direção seria viável?

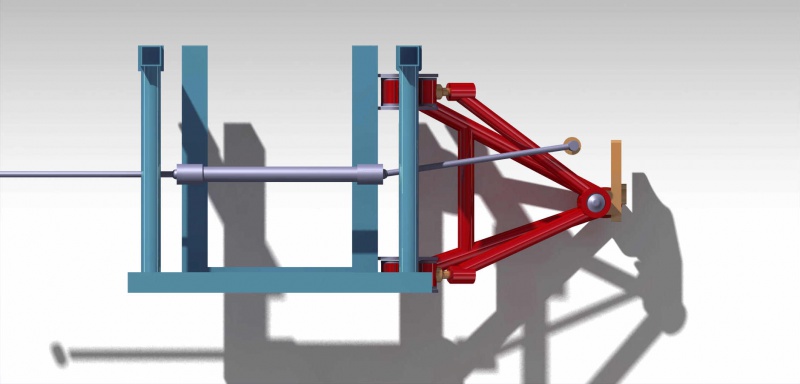

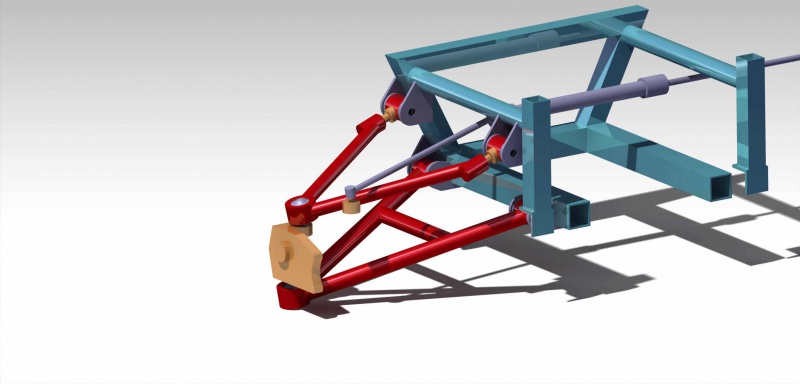

Algumas imagens do projeto.

Anexo 437557Anexo 437559Anexo 437560Anexo 437562Anexo 437563

Citação:

---

Postado originalmente por oliveiraideal

essa parte da bandeja, vocês estão utilzando do que? a parte que pega as homocinéticas, os rolamentos e tal, que estão fazendo a chapa cortada a plasma para recebe-la.. é de qual carro?
eu estou utilizando na frente do meu duplo a conjunto completo de gol.. vou reabrir todo o redor do suporte do cubo, e vou soldar duas peças no lugar.. a parte inferior dá pra segurar, tenho que fazer é a parte superior.. mas se eu conseguisse algum sistema que fosse parecido com esse de vocês.. seria show!!

daqui a uns 2 meses, um cara que tem uma metalurgica a 2 quarteiroes daqui de casa vai comprar máquina de corte a agua.. vai ser show pq o acabamento é perfeito.. aí não precisa nem retrabalhar nada.. é isso que demora mais e dá mais problema.. abração galera! espero que tenham entendido a pergunta!! kk

---

Oliveira, estamos usando o montante do Corcel 2, pois ele tem pivôs em cima e embaixo. O que facilita bastante a criação das bandeijas.

Eu iria usar o conjunto do gol, mas achei o do corcel bem mais prático e melhor de adaptar, pois se você reparar, o suporte do pivô inferior neste montante do gol é bastante próximo da hoocinética, e você não conseguirá ter muito curso na suspensão.

Inclusive, neste conjunto do corcel irei, a exemplo do Flávio, adaptar algumas partes do Gol, como: cubo de roda, rolamento, disco de freio e pinças.

Esta máquina de corte a água vai ser muito bom heim, que sonho!

Citação:

---

Postado originalmente por Gomes Pride

Fernando vc ou o Flavio sabe alguma outra maneira que posso deixar a barra de direção para ñ pegar nas balanças superiores mesmo da forma que eu fiz se ficar muito perpendicular ao chassi atrapalha o amortecedor, estava pensando em deixar uma para baixo na barra de direção seria viável?

---

Gomes, deixa a bandeija com um dos braços perpenduculares ao chassi, como fiz na imagem abaixo.
Esta foto é da suspensão traseira, mas a dianteira será igual.

Citação:

---

Postado originalmente por Gomes Pride

Algumas imagens do projeto.

Anexo 437557Anexo 437559Anexo 437560Anexo 437562Anexo 437563

---

Cara, a balança superior não pode ser um / \... tem que ser |\ porque se não vai pegar a barra da direção mesmo.

O próprio Flávio falou do erro de projeto da dele.. e depois de pronto ele passou para nós o esquema da balança nova.

;)

Valeu!

Mas o suporte do amortecedor vai ficar na balança superior ou inferior? estava olhando se eu colocar na inferior vai ficar encostado nos tubos da balança.

Citação:

---

Postado originalmente por Fernando B.

Oliveira, estamos usando o montante do Corcel 2, pois ele tem pivôs em cima e embaixo. O que facilita bastante a criação das bandeijas.

Eu iria usar o conjunto do gol, mas achei o do corcel bem mais prático e melhor de adaptar, pois se você reparar, o suporte do pivô inferior neste montante do gol é bastante próximo da hoocinética, e você não conseguirá ter muito curso na suspensão.

Inclusive, neste conjunto do corcel irei, a exemplo do Flávio, adaptar algumas partes do Gol, como: cubo de roda, rolamento, disco de freio e pinças.

Esta máquina de corte a água vai ser muito bom heim, que sonho!

---

Fernando, o forum deve estar com problema pois não consigo postar as fotos.
Mas é o seguinte, o anél de retenção deve ficar a 2 mm da face interna do montante, a lagura da canaleta deve ser de 2,6 mm ( a profundidade não me lembro), depois os 37 do rolamento...depois pode ser feito outra canaleta ou só deixar o batente usinado, foi o que eu fiz.
No meu tópico tem um desenho na ante penúltima página ( desenho com fundo verde). A parte que sobra vc corta na serra mesmo porque no torno não é possível cortar. Tem que deixar um pedaço pequeno como batente, não pode ser grande porque depois pega atrás do cubo.

Citação:

---

Postado originalmente por Gomes Pride

Mas o suporte do amortecedor vai ficar na balança superior ou inferior? estava olhando se eu colocar na inferior vai ficar encostado nos tubos da balança.

---

Tem que desviar, não tem outra saída. O amortecedor pode ser em cima ou em baixo, vc escolhe. Só tem que cuidar o encaixe do pivô para quando a suspensão trabalhar forçar o encaixe para dentro e não para forçar a bandeja para fora do encaixe.
Outra coisa, o braço de direção sempre paralelo em relação a bandeja.

Citação:

---

Postado originalmente por Fernando B.

Oliveira, estamos usando o montante do Corcel 2, pois ele tem pivôs em cima e embaixo. O que facilita bastante a criação das bandeijas.

Eu iria usar o conjunto do gol, mas achei o do corcel bem mais prático e melhor de adaptar, pois se você reparar, o suporte do pivô inferior neste montante do gol é bastante próximo da hoocinética, e você não conseguirá ter muito curso na suspensão.

Inclusive, neste conjunto do corcel irei, a exemplo do Flávio, adaptar algumas partes do Gol, como: cubo de roda, rolamento, disco de freio e pinças.

Esta máquina de corte a água vai ser muito bom heim, que sonho!

---

Outra coisa que eu fiz foi trocar aqueles parafusinhos 6 mm do pivô inferior por outros 8 mm, "o seguro morreu de velho".

Citação:

---

Postado originalmente por Flávio Cadore

Fernando, o forum deve estar com problema pois não consigo postar as fotos.
Mas é o seguinte, o anél de retenção deve ficar a 2 mm da face interna do montante, a lagura da canaleta deve ser de 2,6 mm ( a profundidade não me lembro), depois os 37 do rolamento...depois pode ser feito outra canaleta ou só deixar o batente usinado, foi o que eu fiz.
No meu tópico tem um desenho na ante penúltima página ( desenho com fundo verde). A parte que sobra vc corta na serra mesmo porque no torno não é possível cortar. Tem que deixar um pedaço pequeno como batente, não pode ser grande porque depois pega atrás do cubo.

---

Flávio,

Levei no os montantes para tornear, e o torneiro não conseguiu porque era muito dura. É necessária algum tipo especial de ferramenta para tornear a parte interna dos montantes, pelo jeito esta parte é temperada para que não crie folga nos rolamentos.

As minhas não eram temperadas, até onde eu sei dos que fizeram isso ninguém pegou uma temperada...só se vc foi o premiado....hehhehe
Veja se são todas assim e diz para o torneiro fazer um passe mais profundo...porque a parte temperada não deve ser espessa com isso fica mais fácil.
Vamos ver se aparece alguém que fez também e diga se as deles eram temperadas!
