Agora chegou no dilema....
Como deslizar os tubos sem machucar as paredes!!!
Quem sabe dois carretéis cônicos, na forma de uma ampulheta sacou!!!

tenho certeza,mas tera que fazer uma guia nela,algum rolete pra nao machucar o tubo e se ficar boa compro um jg tb!

[fugger]

Agora chegou no dilema....
Como deslizar os tubos sem machucar as paredes!!!
Quem sabe dois carretéis cônicos, na forma de uma ampulheta sacou!!!

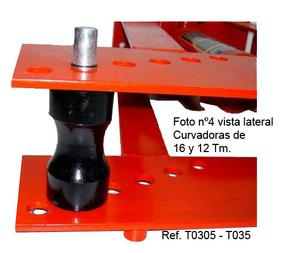

Pelo que ni na net, as curvadora chinesas são assim. A idéia é fazer esses apoios no torno e testar. Agora é achar a distancia correta deles em relação a matriz

[]´s

[Marisco Off Road]

imagino um sequência de furos ali na base da prensa, e com um pino vc vai mudando os roletes de posição.

[fugger]

imagino um sequência de furos ali na base da prensa, e com um pino vc vai mudando os roletes de posição.

É que a posição dos furos varia conforme o diâmetro do tubo. Brabo é achar esta info...

Na figura 8 desse manual tem uma ilustração sobre o que estou falando.

[]´s

[fugger]

É que a posição dos furos varia conforme o diâmetro do tubo. Brabo é achar esta info...

Diâmetro x espaçamento dos apoios

1/2" x 8.1/2"
3/4" x 11.1/4"
1" x 12"
1.1/4" x 16.3/4"
1.1/2 x 19.1/2"
2" x 22.1/4"

Agradecimentos os Sr. Google.

[]´s

[Fabiano Willys CJ5 1959]

ALL.

Minha sugestão é mais simples.

=> Vamos fazer uma vaquinha e comprar uma dobradeira um pouquinho melhor.


Ai vai dar pra fazer gaiola pra todo mundo. Que acham ?

[fugger]

ALL.

Minha sugestão é mais simples.

=> Vamos fazer uma vaquinha e comprar uma dobradeira um pouquinho melhor.

Não vejo diferenças entre esta e a que estou tentando montar...

[]´s cegos

[Rodrigo Baratti]

Dá pra fazer a gaiola inteira sem emendas! kkk

[RODRIGO TOMITÃO]

Baralho, essa do video é simples mais é boazinha em kkkkkkkkkkk

[fabiano carraro]

Baralho, essa do video é simples mais é boazinha em kkkkkkkkkkk

e destroem os retentores da maquina se tentarem curvar algo com parede maior do que 3mm.......

estudei curvadoras por 5 anos e posso te dizer que nao existe ainda nada melhor do que importar uma JD 2 ou uma BAILEIGH...

a minha ASA DELTA foi refeita baseada em conceitos destas maquinas e depois de um bom dinheiro investido ela passou a dar retorno e funcionar de acordo ,mas mesmo assim é trabalhosa demais se o cara nao prestar atençao no que esta fazendo adeus tubo.

ou seja é demorado e custoso fabricar algo com este equipamento por isto a mao de obra deve ser cara tambem.... simplesmente nao da pra fazer algo decente com curvadoras e matrizes ching ling.

simples assim.

[Fabiano Willys CJ5 1959]

Carraro, a JD2 que vc se refere é esta?


Tem coisa muito boa, problema é o preço..........rsss.
Ercolina 030 Mega Bender with Mandrel bending 2-1/2" OD SS, 5" CLR _Visit www.ercolinacnc.com - YouTube

[Rodrigo Baratti]

Essa do primeiro video é bem legal, simples e funcional.
O principio é o mesmo da que dobrou minha gaiola, mas a que usei era enorme e pneumatica, se não me engano italiana ou alemã.

Será que tem alguma coisa assim nacional?

[]'s
