Bão...

O que o polaco escreveu exige muuuuuuuita imaginação para compreensão, mas com algumas fotos fica mais fácil entender.
Há uma folga que varia entre 0,5 e 2mm, pelo que medi, entre a parte externa das paredes do tubo e a parte interna do canal das matrizes.

Esta folga, faz com que o tubo se alargue para as laterais durante o processo de curvamento se deformando e diminuindo sua altura em relação a largura, chegando ao extremo de dobra-se, achatando-se completamente e acabando com o "çivisso". Isso aconteceu comigo na ultima curva do tubo, aquela que direcionaria o tubo novamente a carroceria, na parte de trás da carroceria...

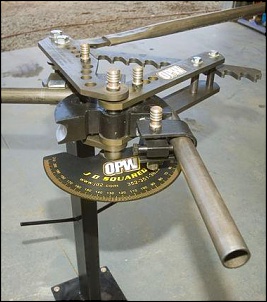

Procurando na net, li que isto é inerente ao tipo de curvadora, pois há muuuitas tentativas de corrigir isto com relativo sucesso. Nem de longe ficaria igual a uma máquina profissional, ou mesmo estas das fotos 1 e 2 pois estas trabalham de forma diferente, puxando o tudo contra uma matriz "fixa" e distribuindo a pressão sob o mesmo.

As duas formas mais frequentes net de minimizar estes problemas nas "ram bender" como a minha engenhoca são encher o tubo de areia compactada (o que é um saco de fazer e deixa um tubo de 6 metros pesado pacas) e calçar a matriz com laminas entre ela e o tudo eliminando assim o espaço entre eles.

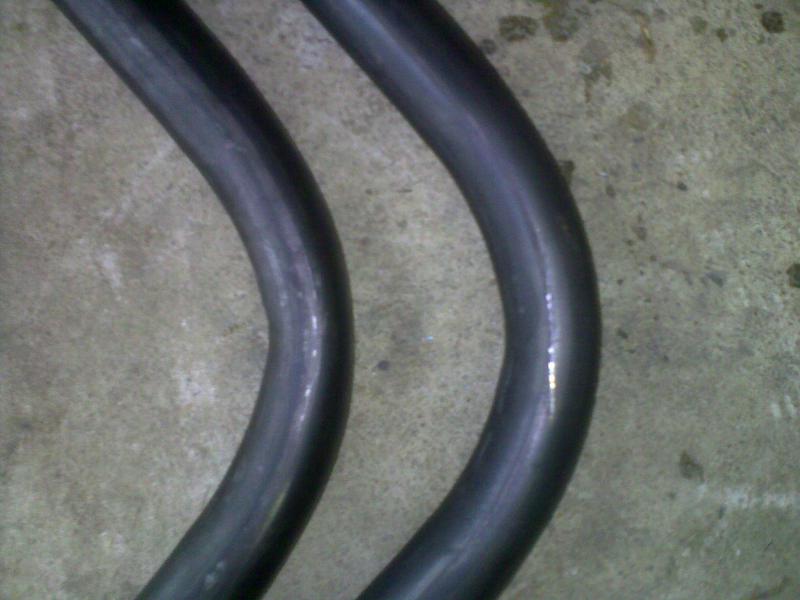

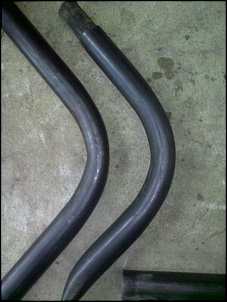

Fiz os dois testes. Nas fotos 3 e 4 tem um comparativo entre uma curva feita sem areia e/ou calço e uma curva feita com calços eliminando o espaço. Estes calços nada mais eram do que laminas de serra arco para ferro. Visualmente a diferença é grande, mas em ambos os casos há uma diminuição da "altura" do tudo de 8,3 e 5,4mm, respectivamente.

Preenchi o mesmo tubo com areia e na outra ponta fiz outra curva (Foto 5). Retração de 5,3mm no diâmetro. Pode ser que com mais testes a diferença seria maior, mas pelo que percebi calçar o vão entre os tubos e a matriz é mais importante que enche-los com areia.

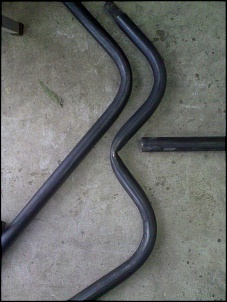

A foto 6 mostra as curvas dos 2 testes e no meio a c@g@d@ da ultima curva que escrevi anteriormente...

Mas, não tá morto quem peleia e vamo que vamo...

[]´s

[willys1960_ctba]

Achei que ia o dia todo hoje fazendo a gaiola, ja parou ???

tem fotos da gaiola ou ainda apenas testes das curvas .....

[]sss

[Rodrigo Baratti]

Essa maquina da foto é bem simples e o principio da dobra é o mesmo das dobradeiras grandes profissionais.
Pena só tá disponivel lá fora.

Voltando pra real....
Eu tinha entendido que o problema seria na espessura da parede, sendo que a parede da parte de fora da curva ficaria muito fina....é que meu alucionógeno deve ser diferente do seu.
Mas o seu fez mais sentido!!!

Mas já que tá testando mesmo, sugiro vc cortar os tubos nas curvas e medir a espessura da parede para ver como ficou nos 2 sistemas.

[]'s

[fugger]

tem fotos da gaiola

Tenho, mas é segredo...

[]´s

[fugger]

Eu tinha entendido que o problema seria na espessura da parede, sendo que a parede da parte de fora da curva ficaria muito fina....é que meu alucionógeno deve ser diferente do seu...
Mas o seu fez mais sentido!!!

Mas já que tá testando mesmo, sugiro vc cortar os tubos nas curvas e medir a espessura da parede para ver como ficou nos 2 sistemas.

Por isso gosto de postar minhas c@g@d@as no fórum, sempre aparece uma opinião completamente diferente.
No próximo final de semana vou fazer isso e daí eu posto fotos.

A propósito, sua gaiola foi feita com que tubos?

[]´s

[willys1960_ctba]

Tenho, mas é segredo...

[]´s

hummmmm, fazendo segredinho é...

[fugger]

A saga continua...

Fiquei invocado com a diferença entre a matriz e o tubo shedule 1.1/4" e comprei um pedaço de tubo industrial de 1.3/4" pra curvar e testar. Apesar da diferença de 1/2" na nomenclatura, no diâmetro externo a diferença é de apenas 2,05mm o que, em principio, se assemelharia aos calços que utilizei antes (3 laminas de serra ferro) eliminando a necessidade destes e facilitando o trampo.

Mais uma vez, na prática a teoria é outra. O tudo encaixa sim as laterais na matriz, no entanto esta não chega ao meio dele e por isso ao curvar o tubo ele se abre como o anterior, mas agora na parte externa a matriz. Ou seja, manteve o problema, pois precisaria de uma matriz mais alta pra acomodar suficientemente o tubo.

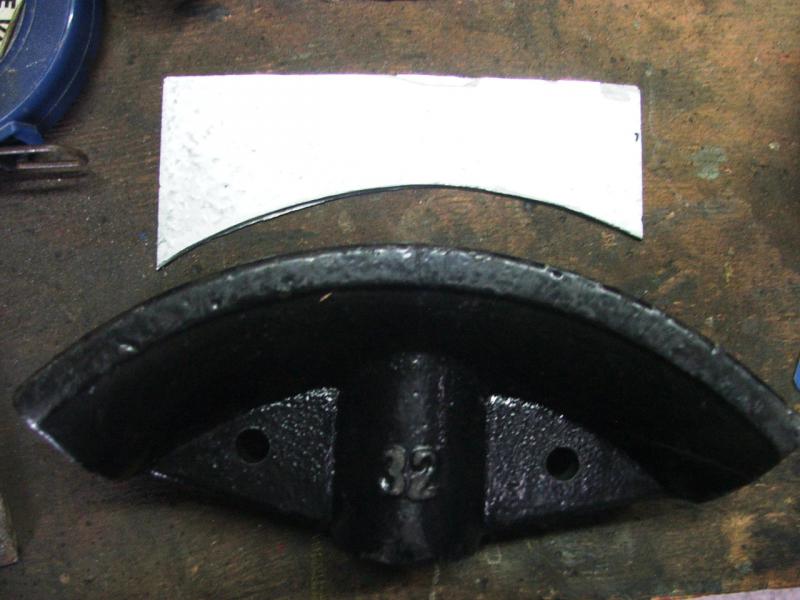

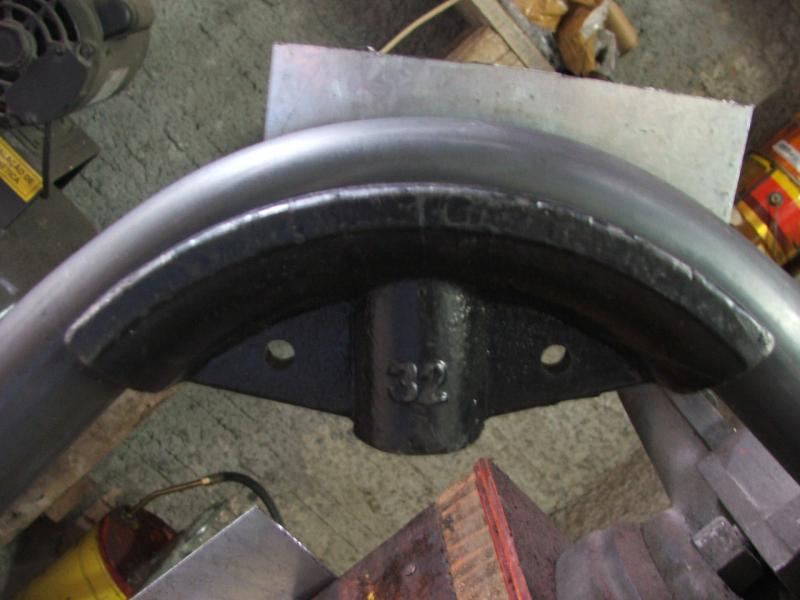

Voltei pro tudo schedule com calço e testei a dica do Rafael Kuzma de usar uma chapa 14 como calço entre a matriz e o tubo na hora de curvar. Esta chapa tem 1,9mm de espessura e preenche quase que perfeitamente a "folga" entre matriz e tubo.

O resultado é uma curva muito melhor que as anteriores mesmo em ângulos superiores a 95º. Acho que agora vai. Só tenho que arrumar mais tubos porque as primeiras barras viraram "curva aprendizado" (trocadilho besta esse)

[]´s

[anderson_wzorek]

Fala mestre blz?
Sabadão vai estar trabalhando no jeep?
Caso sim, to pretendendo passar ai sabado no meio da tarde pra gente combinar sobre as soldas

Abraços

[fugger]

Em princípio estarei lá sim. Me ligue e a gente combina.
Mas se quiser ir já cedo pra ajudar na gayola é bem vindo também.

[]´s

[Thiago Rodeghel]

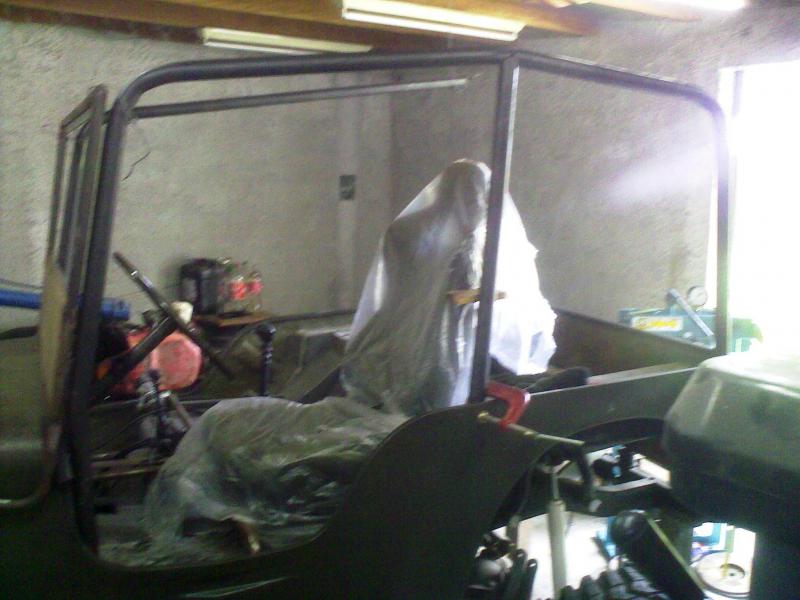

Está ficando show a gaiola... Fugger
Preciso comprar um curvador para mim tbm...

[s]inveja mata...rs

[anderson_wzorek]

Ixi,
Vontadde de ir logo cedo eu tenho, mas tenho que dar atenção pro meu jeep tbm haha,

Bem até sexta combinamos

[Dic3]

Fugger, experimentou encher o tubo com pó de cimento ao inves de areia? O pó de cimento ja esta compactado enquanto a areia ainda vai moer as pedrinhas para entao compactar.
