Anexo 551521Anexo 551522As fotos q ficaram em anexo.
Abraçss e PAZ

Anexo 551541Ainda em 2015 quando começou a reforma ,eu pensei em colocar os comandos do ar assim, junto aos comandos da central.E também em aproveitar uma das alavancas da central q automaticamente não iria mais usar, prá da mais alternativas .....
Já volto.
Quinta e sexta passada foi dedicado a resolver esta parte

Citação:

---

Postado originalmente por jacildo santana

Anexo 551541Ainda em 2015 quando começou a reforma ,eu pensei em colocar os comandos do ar assim, junto aos comandos da central.E também em aproveitar uma das alavancas da central q automaticamente não iria mais usar, prá da mais alternativas .....
Já volto.
Quinta e sexta passada foi dedicado a resolver esta parte

---

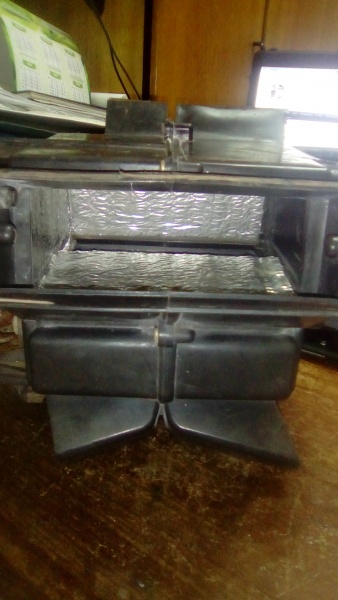

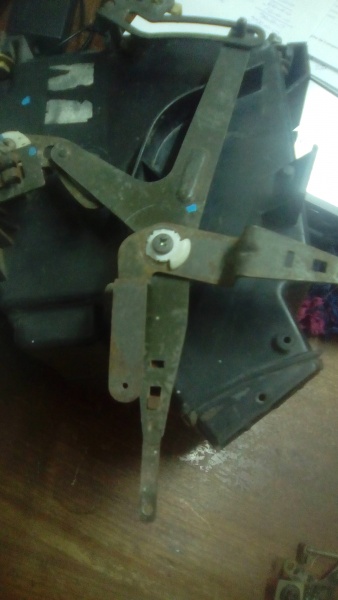

Então ,como ia falando,essa alavanca q ficaria sem função Anexo 551602agora serve pra fechar e abrir a tampa da frente da centralina,antes quando voçe colocava a outra alavanca no meio ,direcionava para os pés e parabrisa (difusores laterais no meu caso) fechando a frente ,agora eu tenho a opção de abrir a frente tambémAnexo 551603como mostra nesta foto.

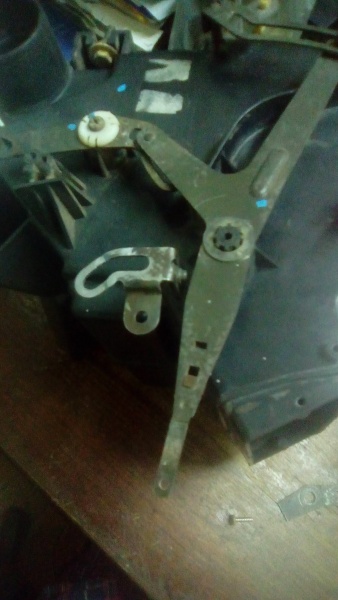

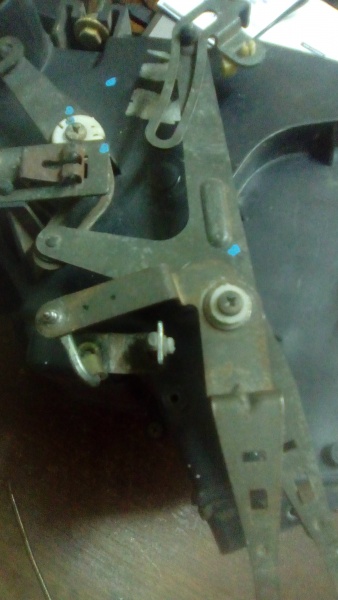

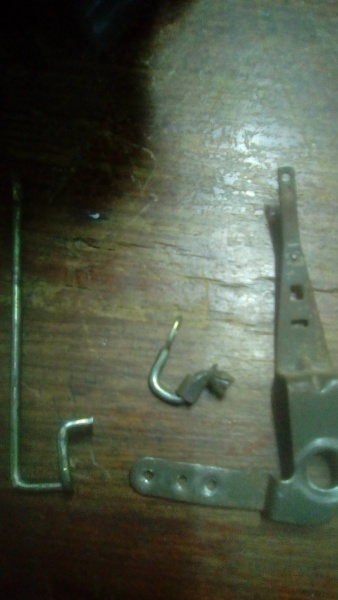

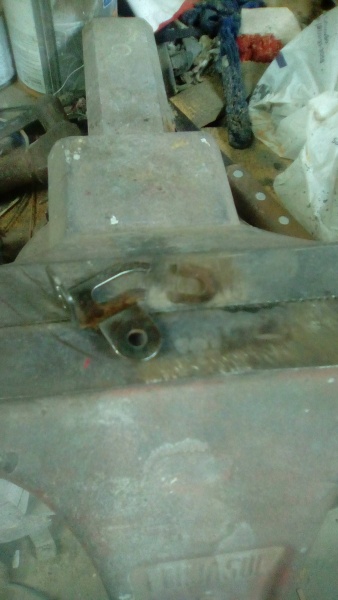

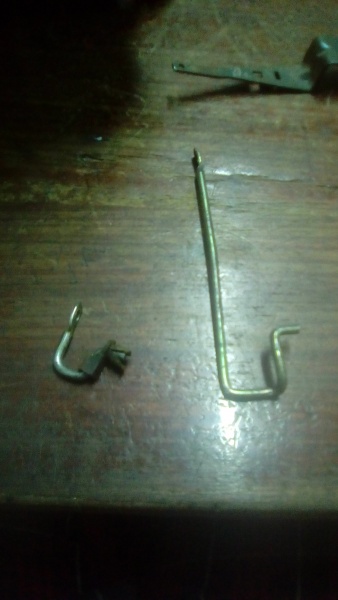

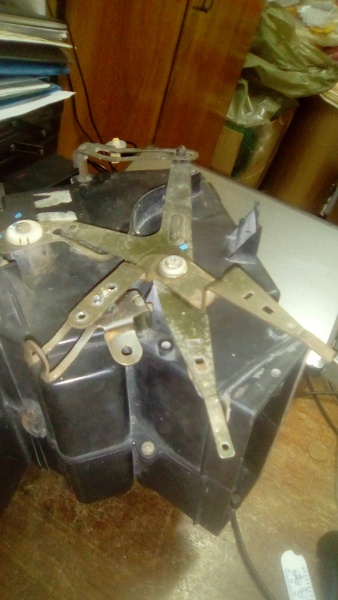

comecei fazendo umas "hastes" alavancasAnexo 551604Anexo 551605e nesse ponto não dava certo,fizemos mais uns furosAnexo 551606 e fomos testando até achar o ponto G ,rsrsrs.Porém com essa alavanca ia ficar um jogo,na buchinha e no parafuso, então peguei partes de outra central e fui testando Anexo 551607pra encurta conversa Anexo 551608Anexo 551609ficou assim.

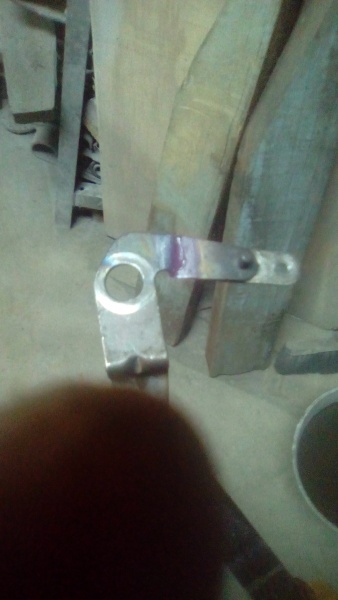

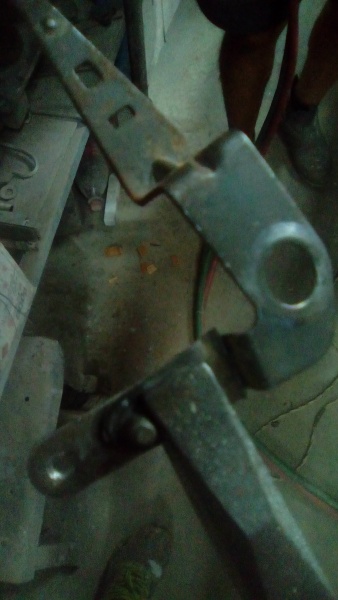

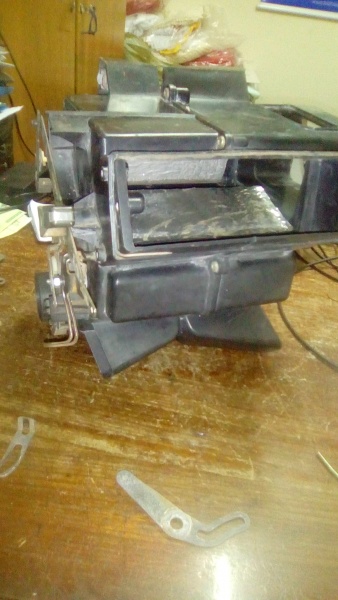

Anexo 551610Anexo 551612Anexo 551611essa parte q foi soldada por baixo, nessa alavanca maior,veio dessa peçinha q parece um bumerangue.E usamos a buchinha d nylon orig.,ficou bem justinho ,sem jogo.

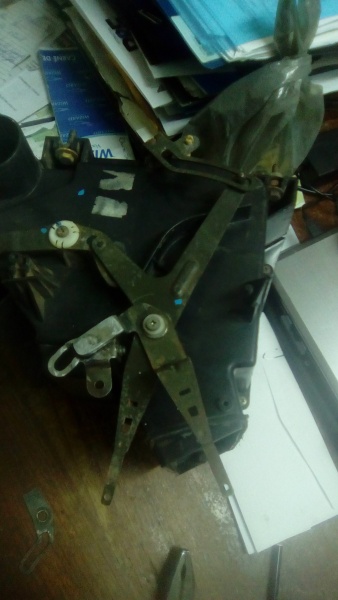

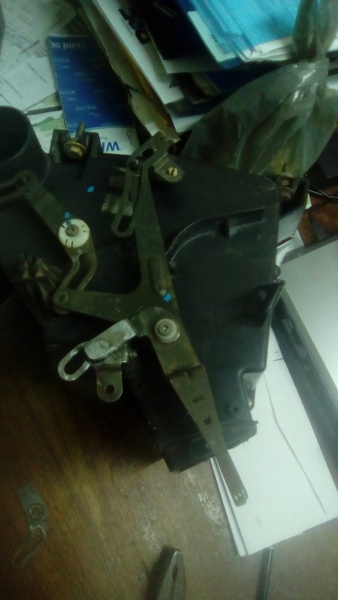

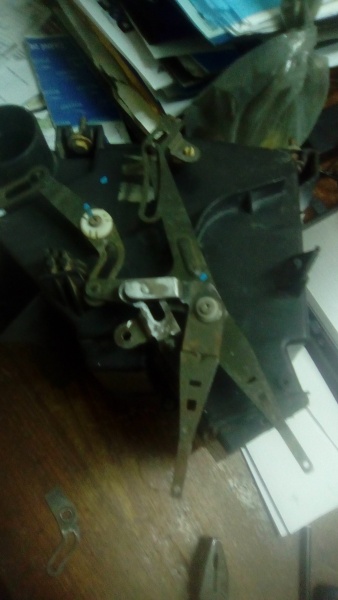

ficou assimAnexo 551613Anexo 551614Anexo 551615.

Bom depois eu posto mais.

Abraçss e PAZ.

Saudações.....

Ainda sobre a centralina e afins...

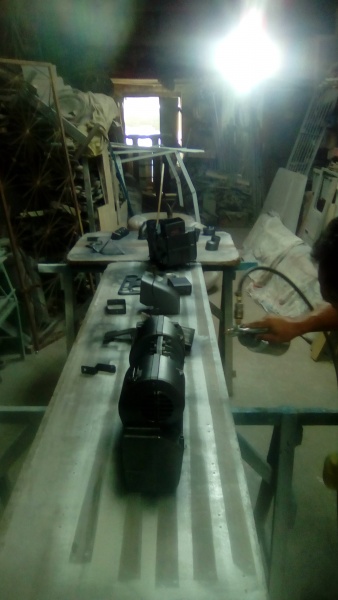

Anexo 551893Ontem mandei pintar a central, a cx evaporadora,os difusores do AR e tambem outras coisinhas.Usamos o cinza spectro.

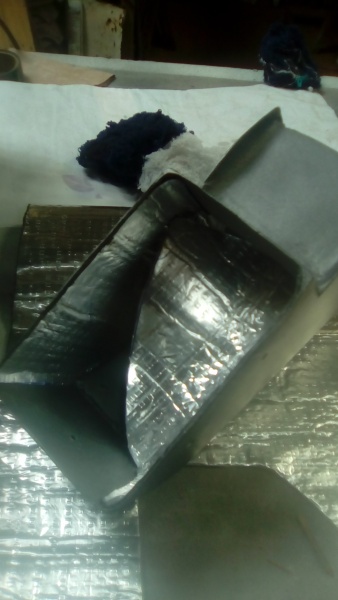

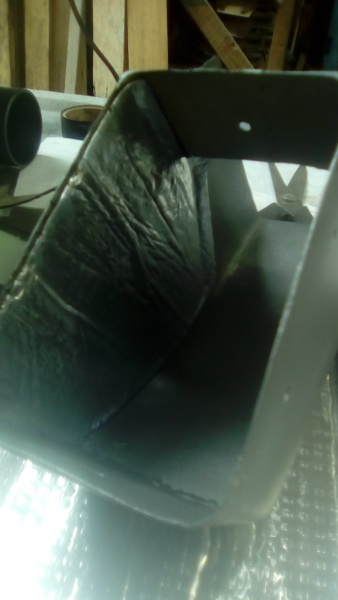

Anexo 551896Anexo 551897Essa peça q faz parte da distribuição do AR,foi forrada com manta termica.

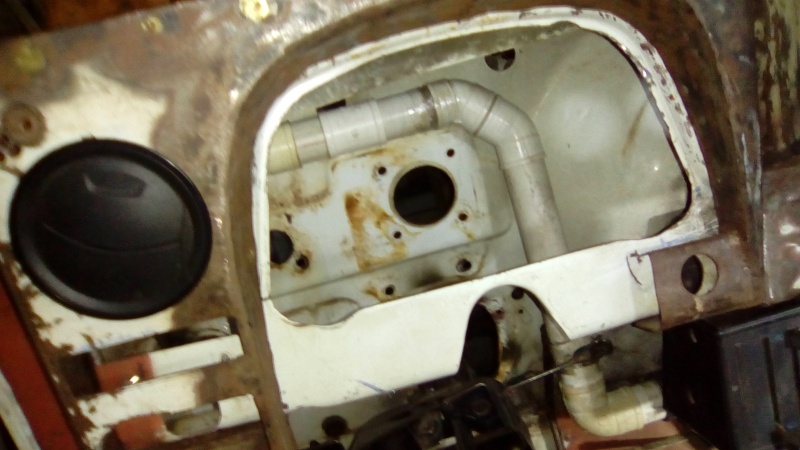

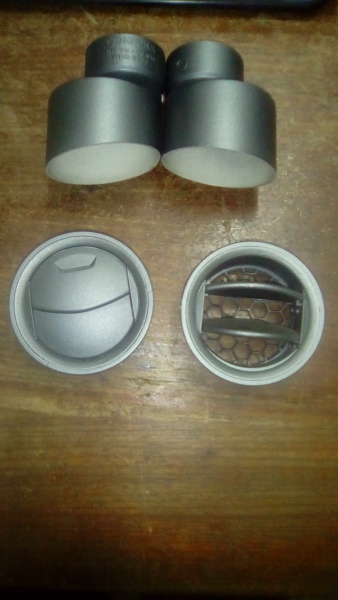

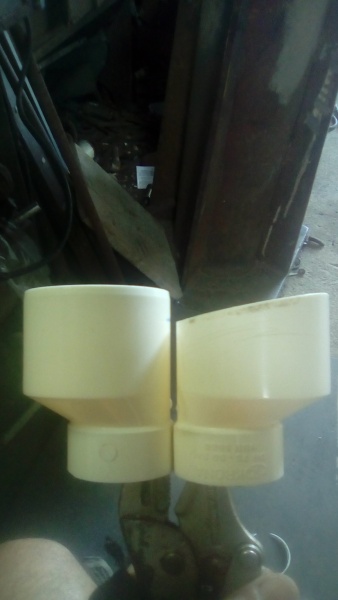

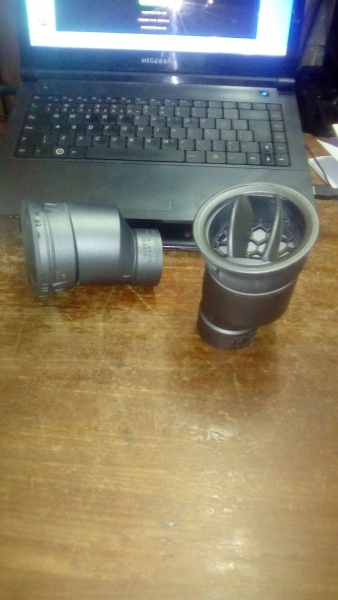

Anexo 551898Pra montar as difusoras laterais,usamos essas reduções 50x75,q foram recortadas pra poder se encaixar lá no lugar onde vão ficarAnexo 551901Anexo 551899depois de coladas vão ficar assimAnexo 551900

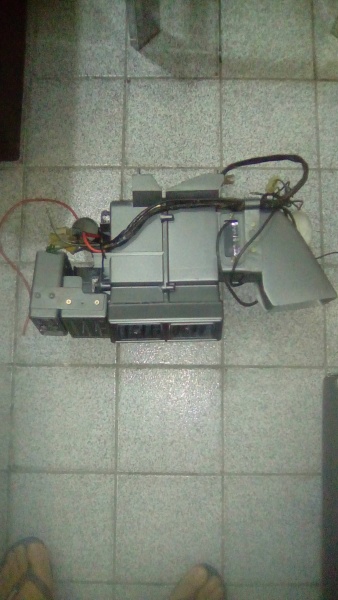

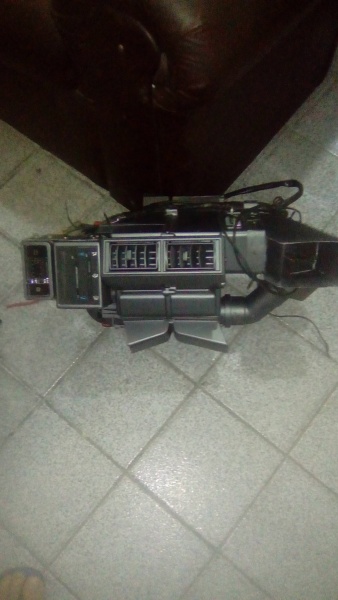

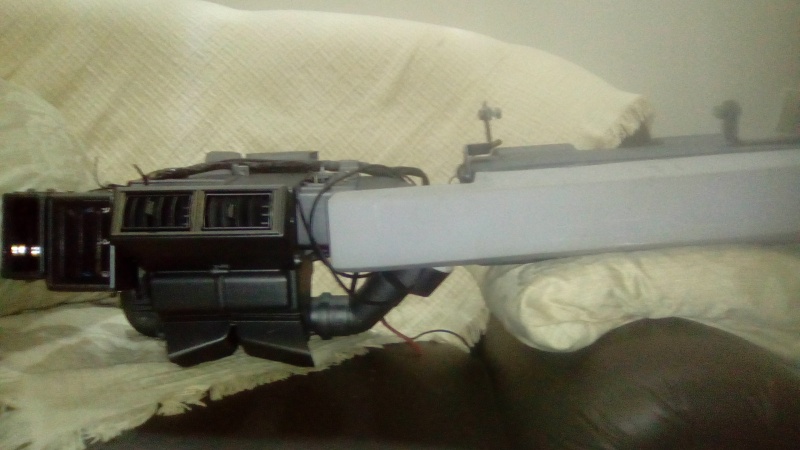

Anexo 551902Anexo 551903Anexo 551904Anexo 551905
Hoje comecei a montar a estalação ,e essa tampa q tá em aparelho, será forrada por dentro com a manta asfáltica,ainda não decidi se vou pintar ou forrar em "couro".

Esses dias tambem foi trabalhado mais um pouco no escapamento.

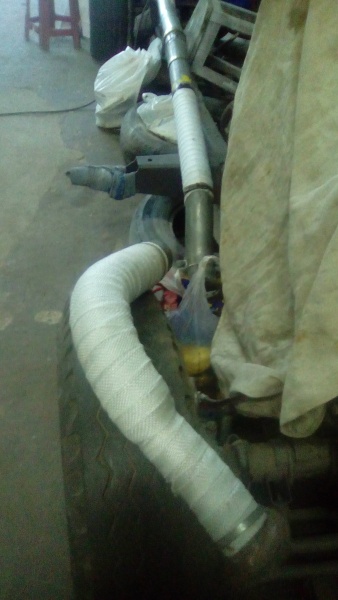

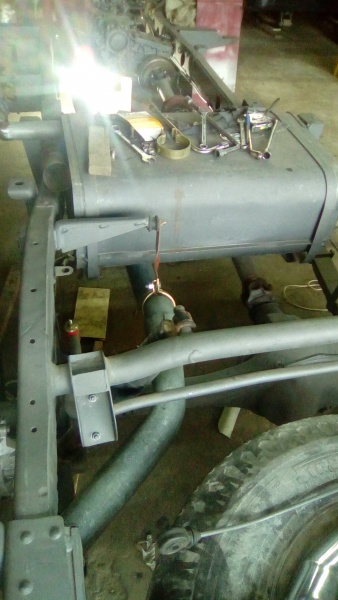

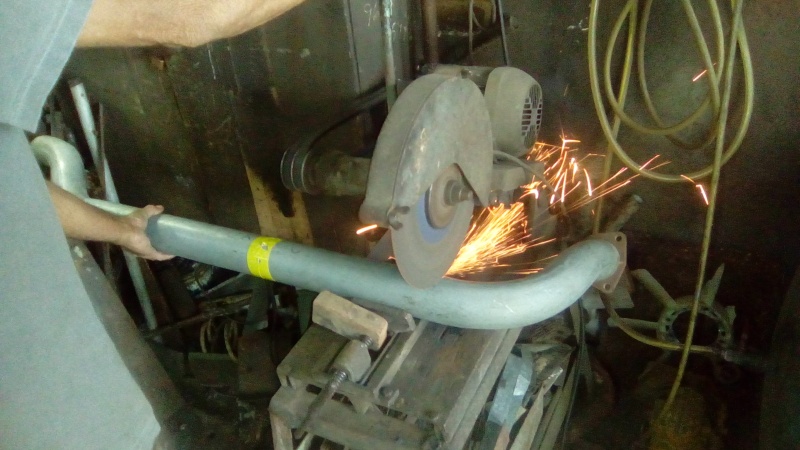

Anexo 551906Colocamos manta (ou fita) termica na saída do escape,e tambem na parte q passa embaixo do tanque.E pintamos com aluminium 600 graus.Anexo 551910

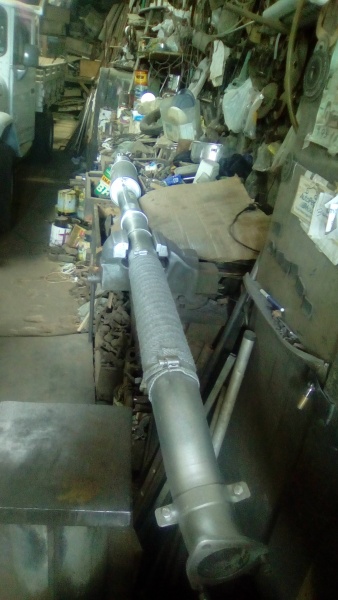

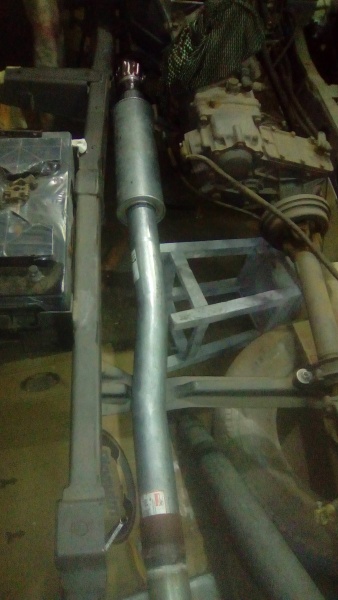

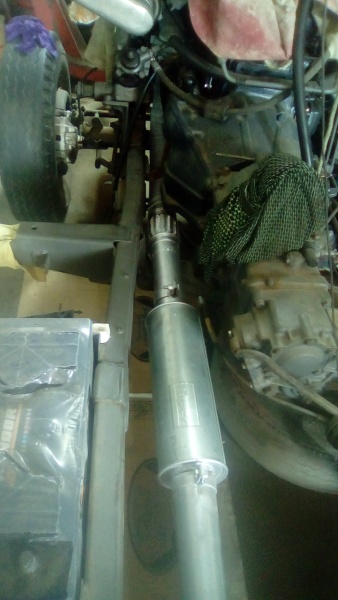

Anexo 551907Anexo 551908Anexo 551909O flexível foi instalado e também um bojo q a princípio não tinha colocado.Há ,esse cano logo após o bojo ,por ele ter uma inclinação, facilitou pra alinhar o escape.

Bom ....,Abraçss e PAZ.

Saudações.....

Sobre a tampa da cx. evaporadora por fim foi concluída.

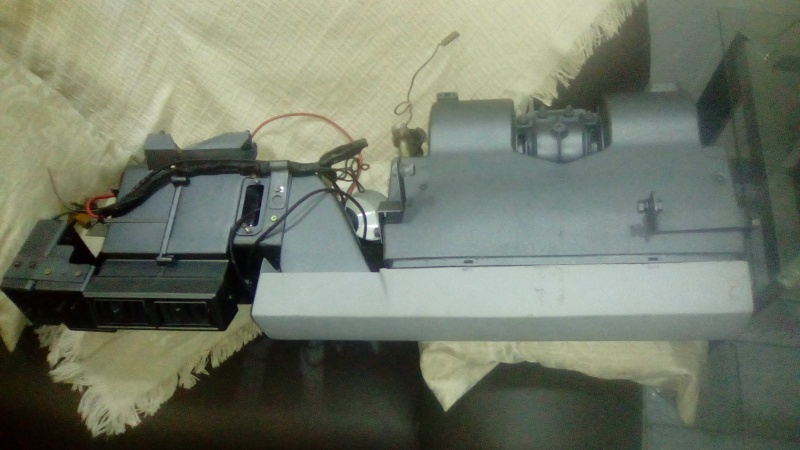

Anexo 551953Aqui ainda faltava fazer os "dentinhos" pra encaichar .

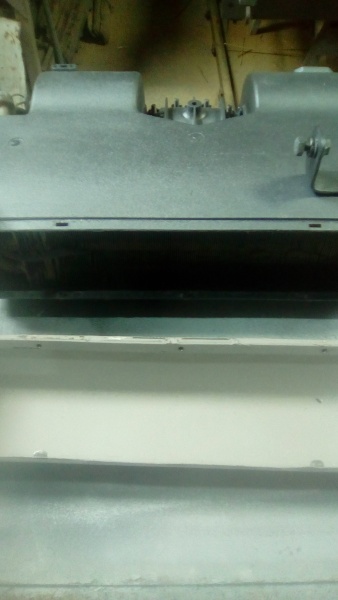

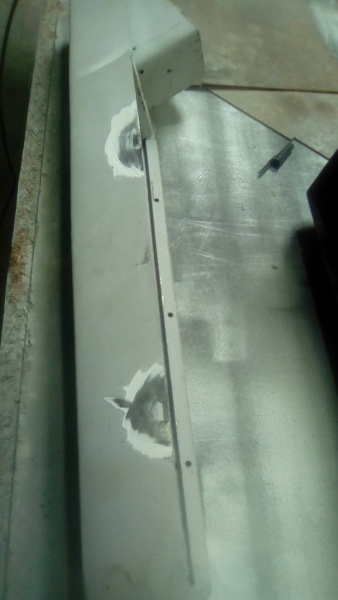

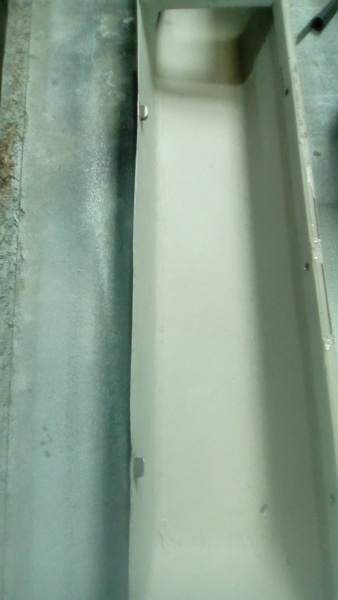

Anexo 551954Anexo 551955Anexo 551956No nosso caso, a tampa encaixa por cima e parafusa em baixo.

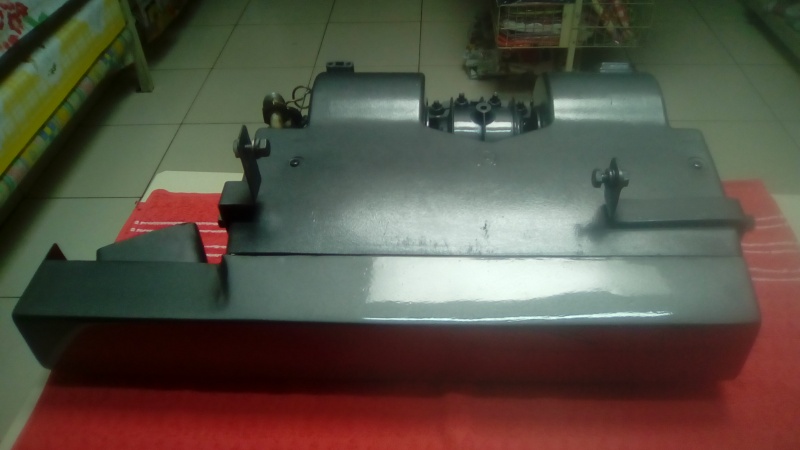

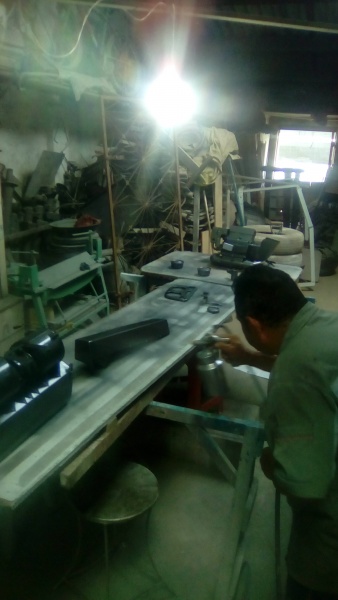

Anexo 551957Decidimos pintar na cor Cinza e aproveitamos para aplicar um verniz nas outras pç. tbm.

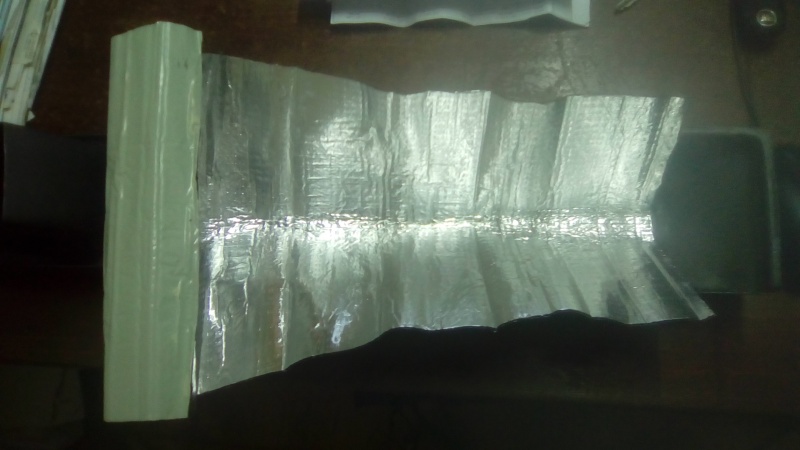

Anexo 551958Anexo 551959Anexo 551960Anexo 551961Anexo 551962

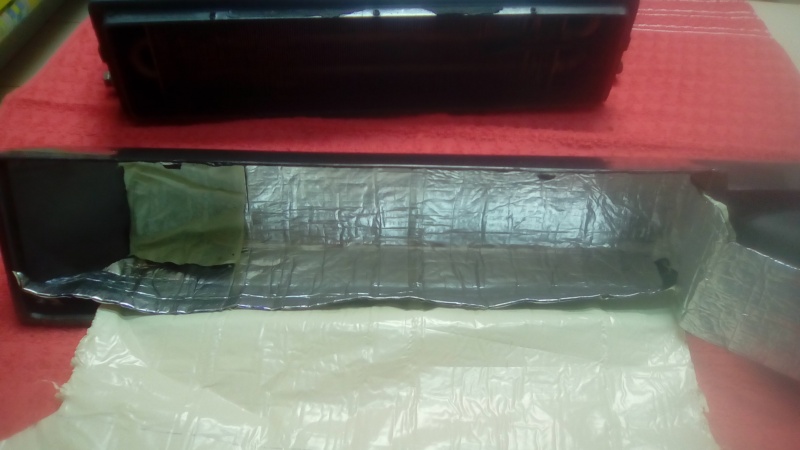

Como já tinha comentado ,hoje pela manha foi a vez de forrar a parte interna.

Bom .....

Abraçss e PAZ.

Jacildo,
você é um artista.

Citação:

---

Postado originalmente por hercilio.neto

Jacildo,
você é um artista.

---

KKKK,q nada ,só um cara paciente.

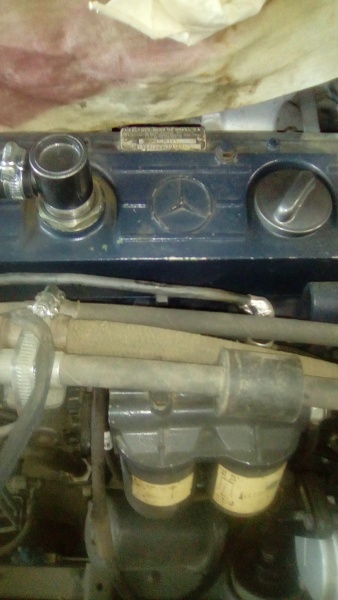

Há ,aproveitei troquei o suspiro do motor ,q também foi pintado de cinza ,junto com a tampa de oléo .
Anexo 552009

Abraçss e PAZ

Saudações......

Então ,esse mes tá dedicado as partes do Painel.

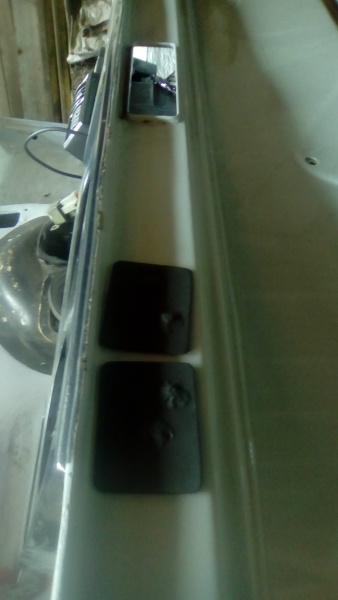

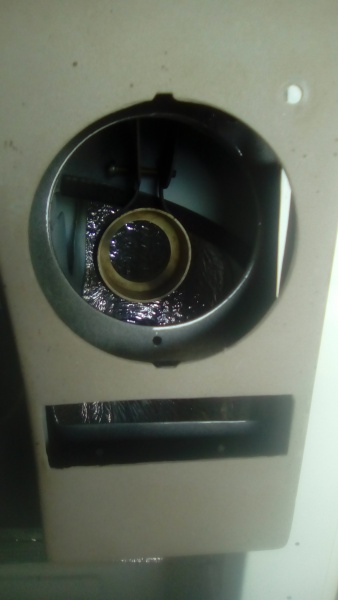

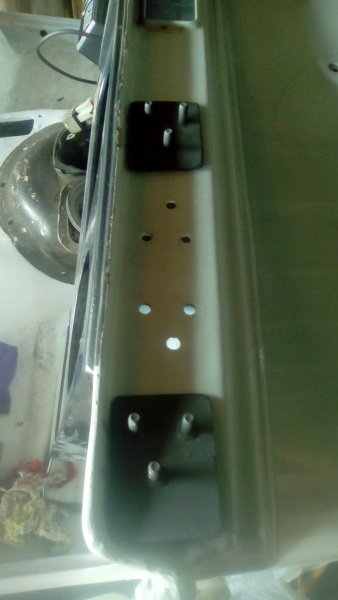

Anexo 552173Anexo 552174Anexo 552175Anexo 552176Anexo 552177Anexo 552178Começamos a montar os dutos (essas pecinhas acho q já postei).

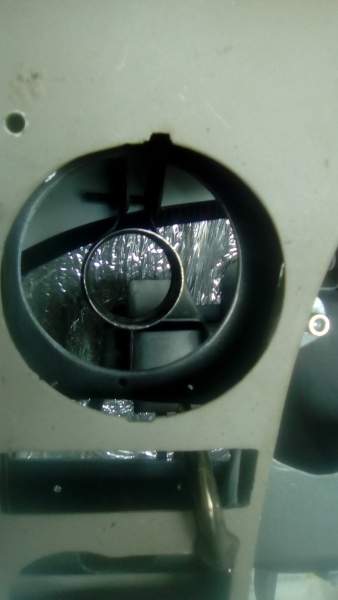

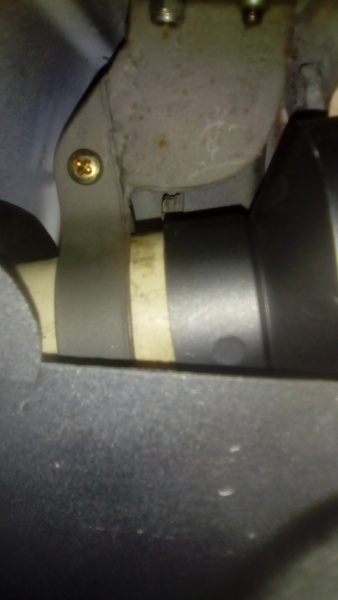

Porém foi feito uns aprimoramentos,essa peça branca Anexo 552175onde se encaixa a peça cinzaAnexo 552177por ser plástica(uma reduçao 50x40)quando apertava esse parafuso,não ficava uniforme,dificultando o encaixe.Então usamos um cano e fizemos uma outra Anexo 552179agora pode apertar.

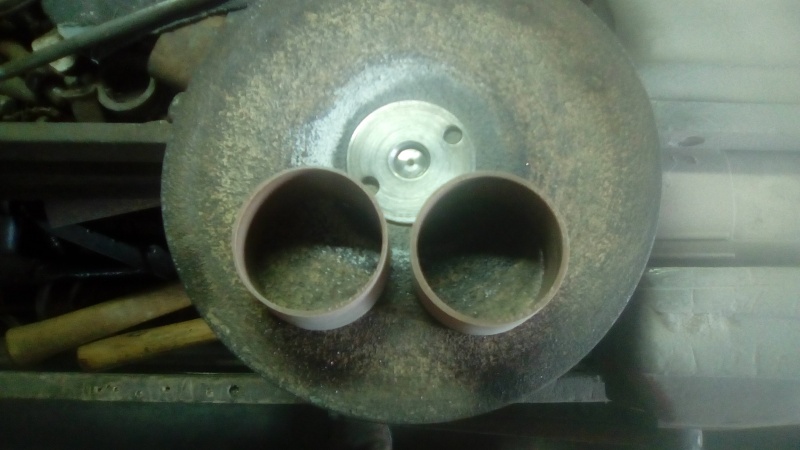

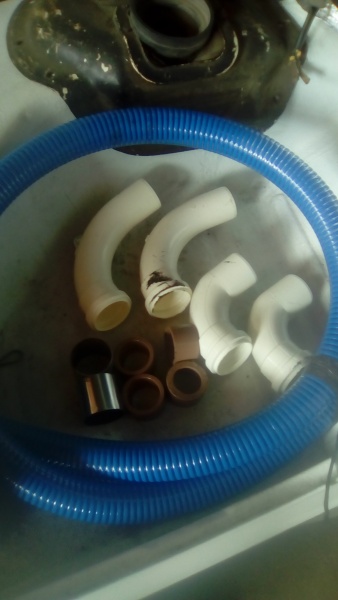

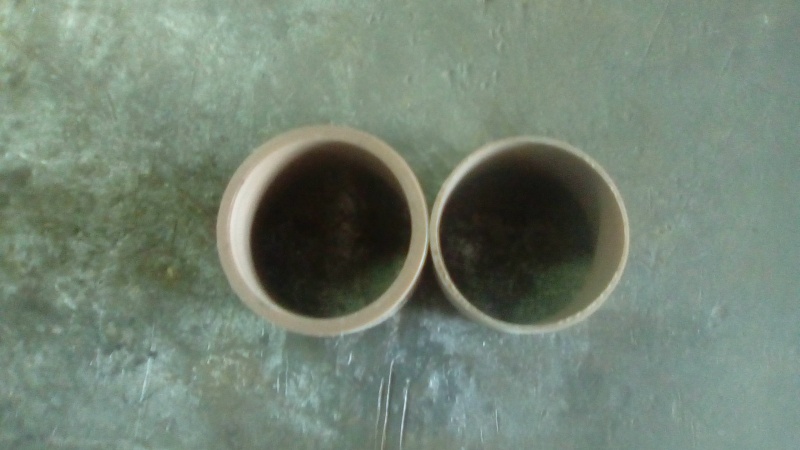

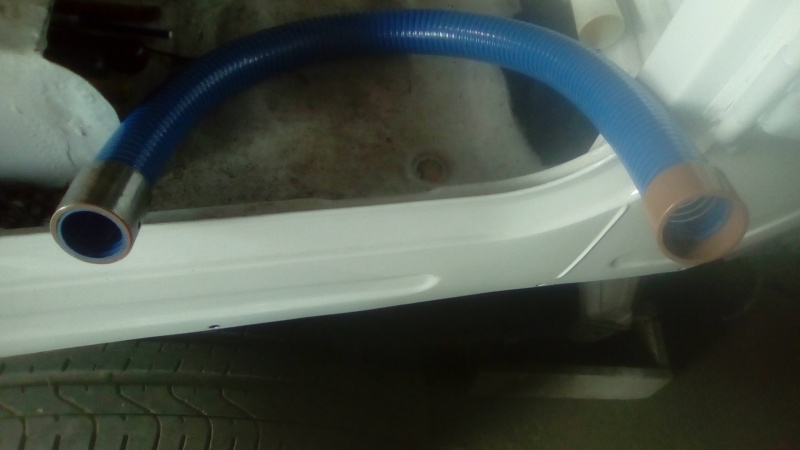

Fui numa loja comprar a mangueira prá fazer os dutos e encontrei uns joelhos e umas buchas, q facilitou meu trabalho.Anexo 552180levei as buchas num torneiro prá fazer os ajustes,Anexo 552181as medidas internas ficaram iguais,a mangueira encaixa nelasAnexo 552184as externas são diferentes ,02 q encaixam na bucha de ferro,a parte externa foi feito no torno,as outras 02 q encaixam nos joelhos, fizemos em casaAnexo 552182Anexo 552183

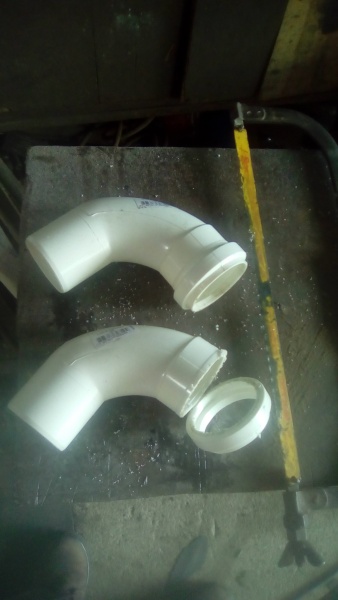

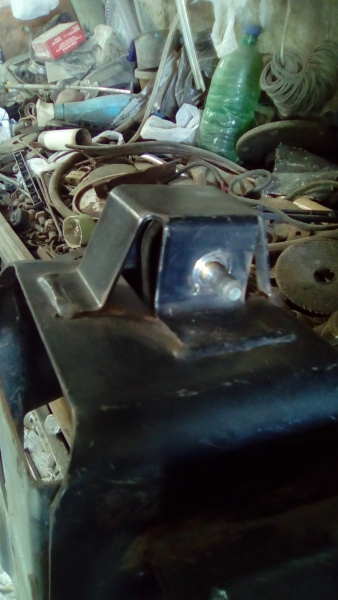

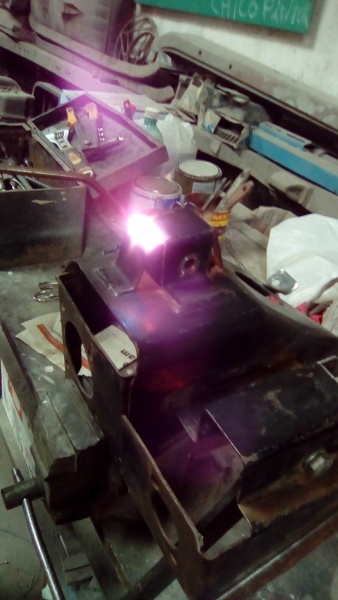

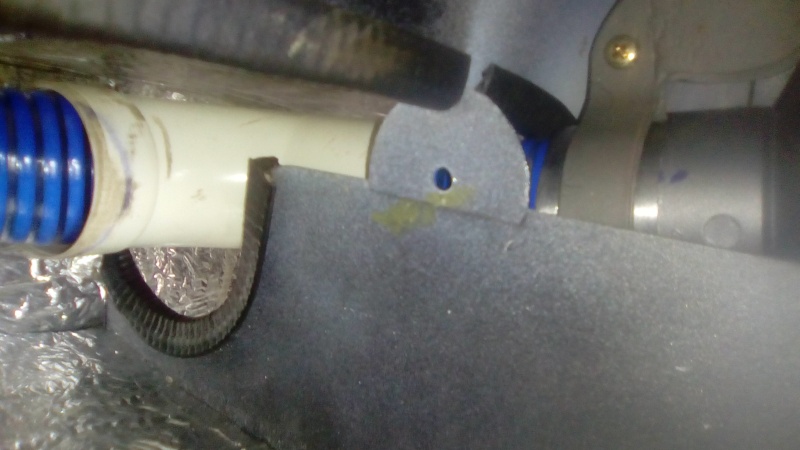

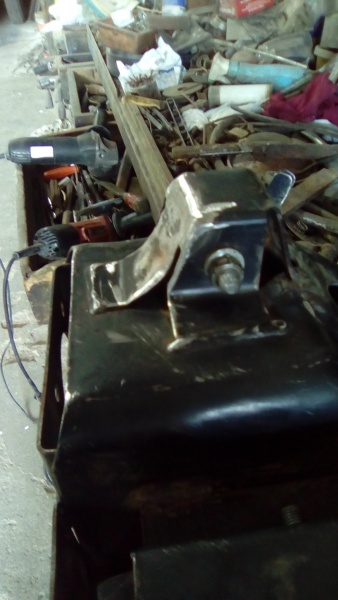

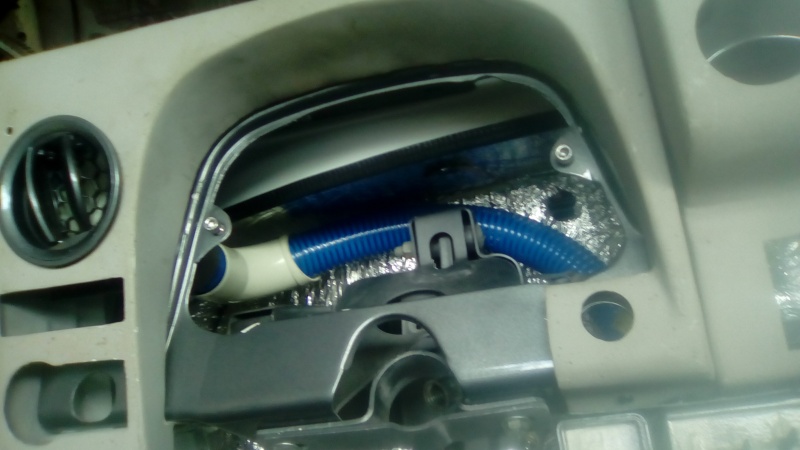

Anexo 552185os joelhos pq. foram usados prá fazer as curvas mais fechadasAnexo 552186Anexo 552187Anexo 552188Anexo 552189Anexo 552190essa parte foi rebaixada prá passar mangueira,q vai ser revestida .

Bom .....
Abraçss e PAZ.

Saudações......

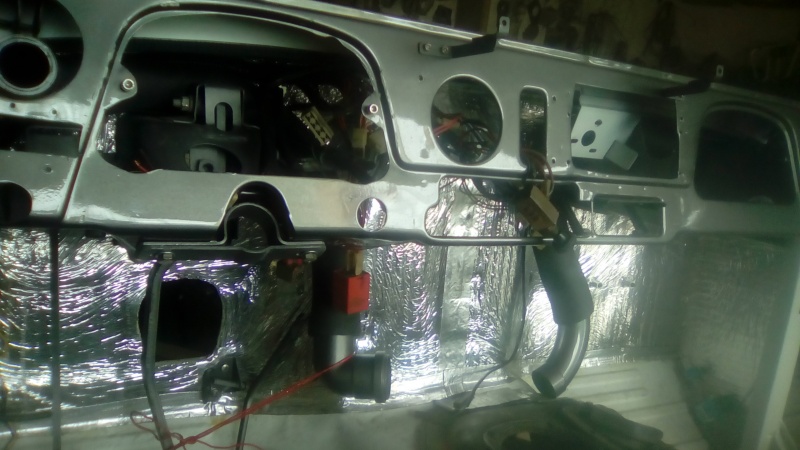

Anexo 552980Aqui começava a montagem dos dutos, já revestidos ,parte da estalação já no lugar ,ficaria complicado pra colocar depois.

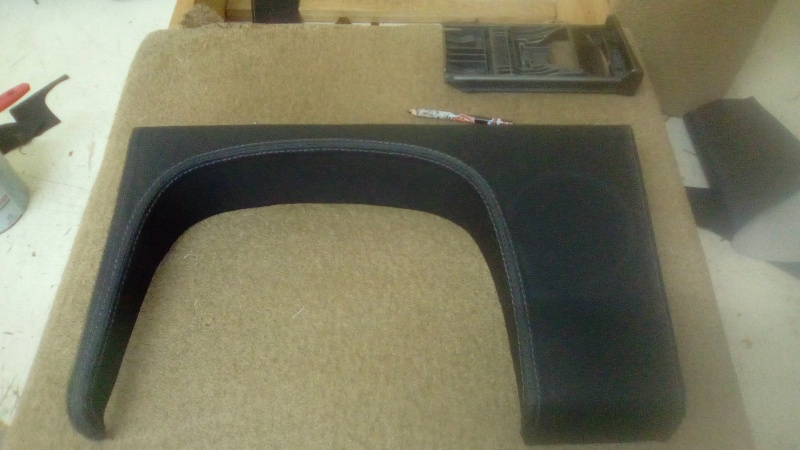

Anexo 552981Anexo 552982Anexo 552983Nesse meio tempo levei os painéis no capoteiro prá cobrir.
Anexo 552984Anexo 552985Difusores enfim foram colados,usamos cola tipo "James bond" ,rsrs,e um pouco de grafite em pó prá reforçar.

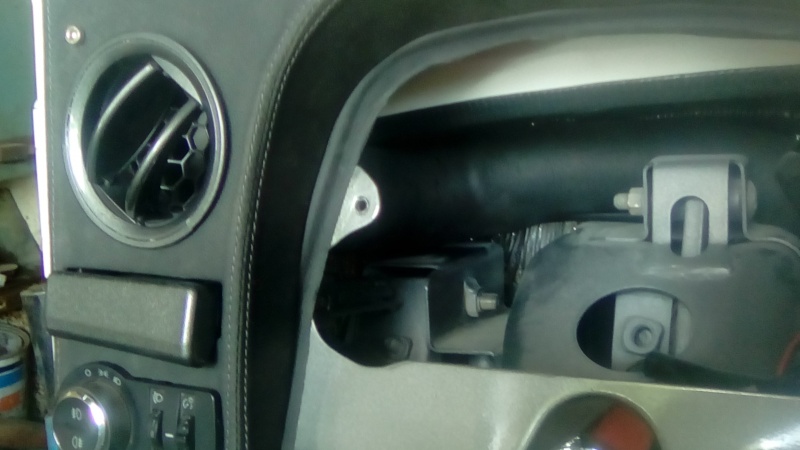

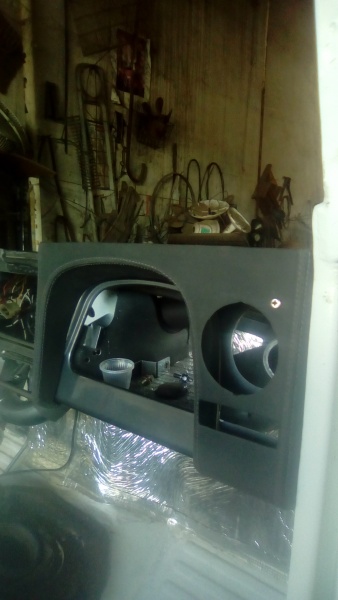

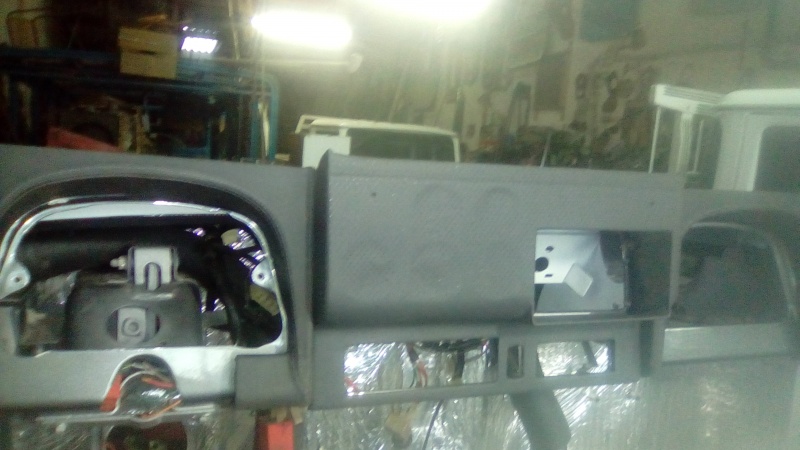

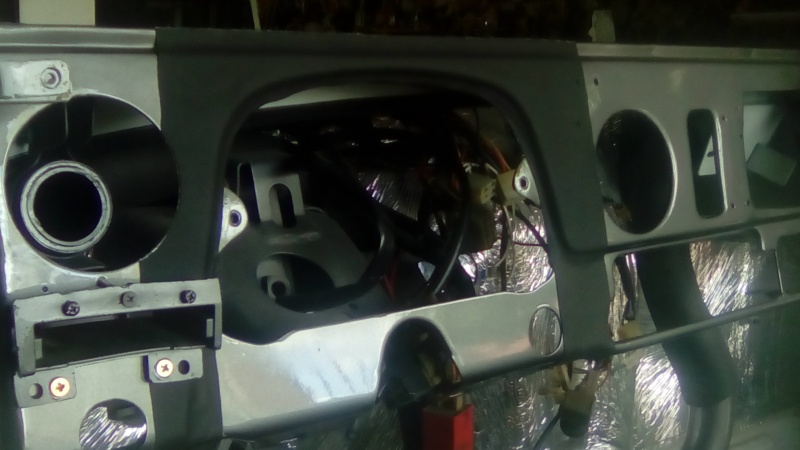

Anexo 552986Anexo 552988Anexo 552987Anexo 552990prá melhorar o acabamento, colamos "couro" nessas partes de contornos do quadro relógio e porta luvas.

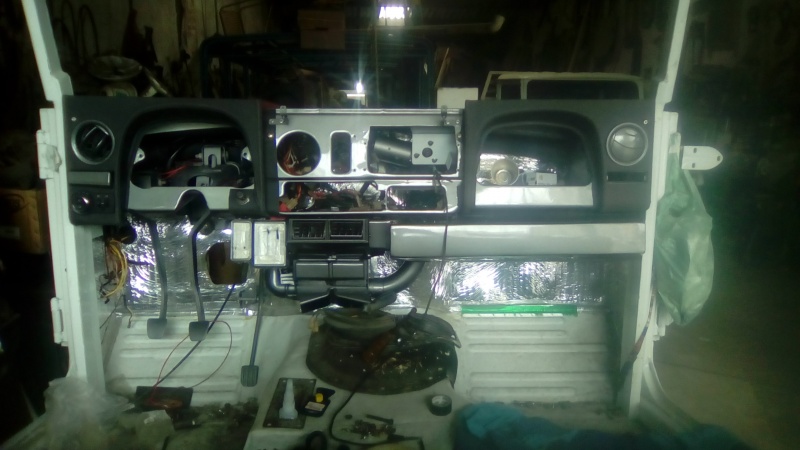

Anexo 552989O sto antonio foi colocado no lugar antes de começar a montagem ,dá prá ver q cx evaporadora e centralina já estam no lugar.
bom, aqui continuo nos acabamentos.

Abraçss e PAZ.

Nossa,
Que trabalho primoroso!!!
:palmas::palmas::palmas:

Primeiro porque o projeto foi muito bem planejado, quem já mexeu no painel da Band sabe como o espaço ali é muito limitado. E você conseguiu acomodar a caixa evaporadora, dutos e novos defletores sem retirar a caixa de ar forçado. Um serviço muito bem executado.
Ainda incluiu uma gaiola muito discreta que praticamente não interfere no habitáculo.

O visual ficou lindo, de extremo bom gosto e o acabamento refinadíssimo.

Olha, estou admirado.
Certamente a Band só será utilizada em viagens e passeios com a família.
Sinceramente, eu não teria coragem de colocar em estradas empoeiradas.

Parabéns.

Show de bola meu amigo!!

Belo trabalho feito ai na sua Band.

Mas me tira uma dúvida: esse espaço abaixo dos defletores de ar, onde parece haver uma peça que sairá dali, seria o que? Porta copos??
