F-250 MWM - Gilson H. Schimoller

Vou upar as fotos em algum site

E agora?


Anexo 414048Anexo 414049Anexo 414050



Anexo 414047Anexo 414046

Continua, sem abrir! Testando:





[]s

Achei interessante esses teus amortecedores, explique o sistema..

Citação:

---

Postado originalmente por Ramon Pires

Achei interessante esses teus amortecedores, explique o sistema..

---

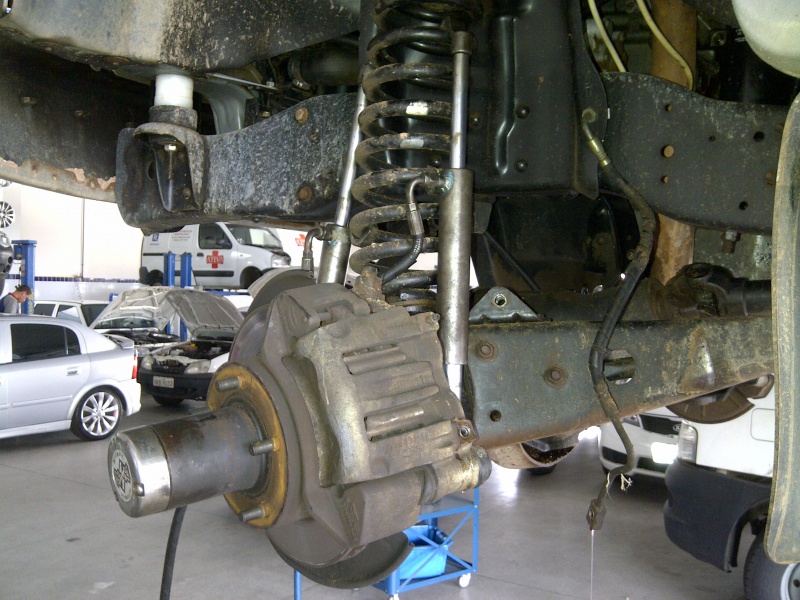

Ramon, utilizo os OffShox, FX5 Series, customizados. Nessa foto, essa "engenharia" ladeando a mola, é um equipamento da oficina; utilizado para retirar os amortecedores.


http://www.4x4brasil.com.br/forum/at...-freios-2-.jpg






[]s

ta aqui as foto

ImageShack Album - 5 images

Citação:

---

Postado originalmente por gilsonhs

ta aqui as foto

ImageShack Album - 5 images

---

Gilson, não abriu! Apareceu a mensagem: This photo has been removed!




[]s

A bom, achei que era um tipo de amortecedor especialmente desenvolvido para veiculos que amortecedorzinho comum nao da conta de segura!!!!


E que esses tempos tava pensando em compra umas camisas, hastes e embolos e fazer uns amortecedores artesanais, como um cilindro hidraulico com camara de compensação, e ia ficar parecidos com esse equipamento da foto!! Mas ja desisti de fazer... Daqui um tempo vou colocar esses Off shox tambem, primeiro vou trocar as molas...

Citação:

---

Postado originalmente por Foltram F 1000

Boa tarde Ramon, sei bem a dificuldade de colocarcar essas molas maiores, agora você saberia me dizer
qual é a altura da mola da f 4000 e o diâmetro da barra, pois as que eu encomendei e colocaquei na
femil é de 510 mm e 490 mm e a barra de 22 mm, a minha acabou encolhendo 4", acho que encolheu
tanto devido o peso da frente com o guincho, a colocação dessas molas foi super facil, atribuo isso
devido a colocação dos novos suportes, colocarei as fotos em breve, só não o fiz, pq os pneus 35"
ficaram muito bons e não quero tiralos no momento e colocar os 33", pois postarei fotos com os dois
modelos, boa sorte na colocação das molas.

Abs

---

Medi as molas, 490 mm de comprimento e 22mm de grossura, a diferença de uma para a outra é de apenas 5mm, e pelo q vi as tuas sao de 20mm?

Qto as molas, não sei como mediram, mas está bem diferente das que medi.

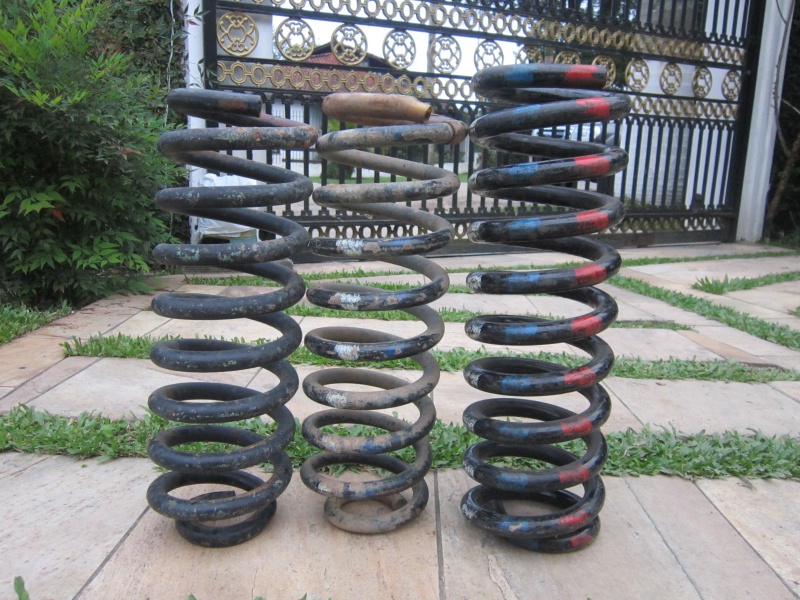

Tá aí a foto:

1 - F1000 4x4 diesel => * espessura 18,2 mm e altura 415 mm
2 - F1000 4x2 gasolina => espessura 16,6 mm e altura 420 mm
3 - F4000 => espessura 19,5 mm e altura 440 mm

Anexo 414233

[]'s

Citação:

---

Postado originalmente por Rodrigo Baratti

Qto as molas, não sei como mediram, mas está bem diferente das que medi.
Tá aí a foto:

1 - F1000 4x4 diesel => * espessura 18,2 mm e altura 415 mm
2 - F1000 4x2 gasolina => espessura 16,6 mm e altura 420 mm
3 - F4000 => espessura 19,5 mm e altura 440 mm

Anexo 414233

[]'s

---

Tenho uma foto da mola da F-4000 (até 92) ao lado da mola da F-250 diesel, (de quando tirei as da 250 e instalei a da 4000) a mola da 250 é mais comprida que a da F-1000

https://lh4.googleusercontent.com/pm...w269-h201-p-no
mola da esquerda é a da 4000 e a da direita da F-250 diesel

[]s

Citação:

---

Postado originalmente por Rodrigo Baratti

Qto as molas, não sei como mediram, mas está bem diferente das que medi.
Tá aí a foto:

1 - F1000 4x4 diesel => * espessura 18,2 mm e altura 415 mm
2 - F1000 4x2 gasolina => espessura 16,6 mm e altura 420 mm
3 - F4000 => espessura 19,5 mm e altura 440 mm



[]'s

---

Isso é o que chamo de "molões"! :shock::shock::shock:

http://www.4x4brasil.com.br/forum/at...r-img_1970.jpg




As molas que estão instaladas na EFE, são da F-250 [by Eddie]. Mais "modestas", se comparadas às "molonas" da F-4000, mas a picape "subiu", mais uns vinte e cinco milímetros. Rs.

https://lh3.googleusercontent.com/-2...52813%2529.JPG
https://lh5.googleusercontent.com/-3...28173%2529.JPG



EDIT: Corrigindo. Onde escrevi "vinte e cinco", leia-se quarenta milímetros.




[]s
