Central Multimídia Hilux

Citação:

---

Postado originalmente por Anderson_MA

Você teria o link do conector do comando no volante da hilux 2013 no aliexpress? Obrigado pela ajuda

---

Tenho os part numbers:

Tyco Elec Manfct Part Numbers

1565373-4 28 WAY PIN
1565380-1 28 WAY REC

1318382-2 16 WAY PIN
1318386-1 16 WAY REC

Prezado THIAGO.
Possuo uma Toyota Hilux SRV 4 X 4 com a central Multimídia / GPS da Pioneer no modelo NFV-9018zt.

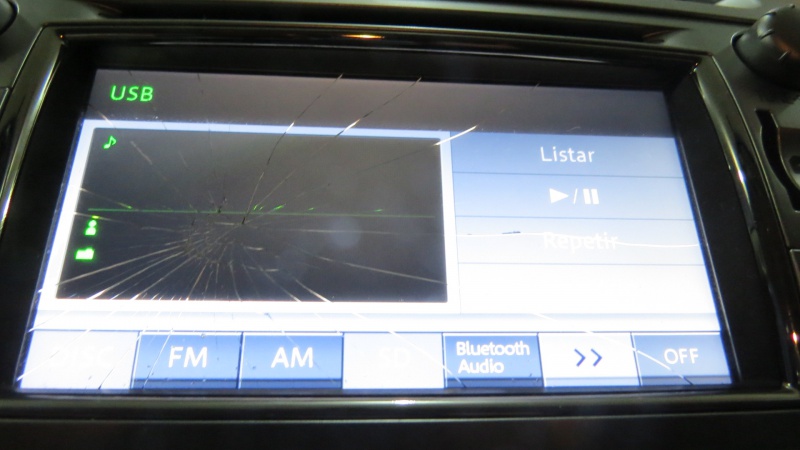

Carregando tubos de curto diâmetro no interior do automóvel, acidentalmente a extremidade de um destes tubos chocou-se com a face do painel da central, ocasionando uma trinca irradiante aparentemente no plástico externo, como apresentado nas fotos a seguir:

Anexo 517541Anexo 517542Anexo 517543Anexo 517544

Alguns controles continuam a funcionar ao toque, porém, outros não são conseguidos, desta maneira acredito que houve dano no touchscreen, sendo assim, gostaria de saber se teria alguma informação de local ou eletrônica que poderia realizar esta avaliação, manutenção, substituição da peça danificada, bem como montagem e desmontagem do conjunto.

Desde já, grato por seu auxílio em informações.
Atenciosamente.

Jorge Alexandre C. Geraldo

Citação:

---

Postado originalmente por Jalex

Prezado THIAGO.
Possuo uma Toyota Hilux SRV 4 X 4 com a central Multimídia / GPS da Pioneer no modelo NFV-9018zt.
Carregando tubos de curto diâmetro no interior do automóvel, acidentalmente a extremidade de um destes tubos chocou-se com a face do painel da central, ocasionando uma trinca irradiante aparentemente no plástico externo, como apresentado nas fotos a seguir:

Anexo 517541Anexo 517542Anexo 517543Anexo 517544

Alguns controles continuam a funcionar ao toque, porém, outros não são conseguidos, desta maneira acredito que houve dano no touchscreen, sendo assim, gostaria de saber se teria alguma informação de local ou eletrônica que poderia realizar esta avaliação, manutenção, substituição da peça danificada, bem como montagem e desmontagem do conjunto.

Desde já, grato por seu auxílio em informações.
Atenciosamente.

Jorge Alexandre C. Geraldo

---

Jorge,

Pela foto foi danificado o vidro que fica entre o LCD e a película do touch screen, o LCD aparenta estar OK.

Esse sistema (resistivo) é bem antigo e muito barato, trabalha com toques únicos em coordenadas X e Y, diferente dos tablets (capacitivo) que permitem toques simultâneos, porem não sei se a medida da tela é padrão, portanto fácil de encontrar no mercado.
Se existir a peça e for apenas uma substituição dos itens danificados o serviço é muito simples e acredito que qualquer um que conserte eletrônicos, ou até celulares tenha conhecimento para o serviço.
Agora se precisar adaptar alguma coisa um pouco mais de experiencia será necessária, mas nada de outro mundo.

Boa noite, tenho uma hilux SR 2.7 flex 2014, o som dela é um preto original toyota igual o da sw4 flex. Queria comprar uma central igual a do inicio do forum NVF 9018 ZT, o formato dela sei que encaixa perfeitamente, e quanto aos conectores alguem sabe me informar se precisa de adaptação? e o cabo usb da central que a pessoa que quer me vender não tem, tem como achar para comprar?

Citação:

---

Postado originalmente por Cjahels

Boa noite, tenho uma hilux SR 2.7 flex 2014, o som dela é um preto original toyota igual o da sw4 flex. Queria comprar uma central igual a do inicio do forum NVF 9018 ZT, o formato dela sei que encaixa perfeitamente, e quanto aos conectores alguem sabe me informar se precisa de adaptação? e o cabo usb da central que a pessoa que quer me vender não tem, tem como achar para comprar?

---

Retire o seu radio do painel seguindo o mesmo procedimento da primeira pagina e confira os conectores, não demorará mais do que 15 minutos para fazer isso.

Quanto ao USB, esse resolve seu problema: http://pt.aliexpress.com/item/USB-Au...512436130.html

Prezado Thiago, antes de mais nada, parabéns pelo tópico, conteúdo altamente técnico e rico em detalhes!
Possuo uma Hilux SR 2015, versão que não possui câmera de ré, entre outros itens. Procurei a concessionária Toyota aqui na minha cidade pra adquirir um multimídia (marca WINGS, R$ 3.500), mas não gostei do resultado, o som era muito ruim, o microfone para captação do viva voz do celular foi instalado no canto superior do para-brisas (muito estranho rs), o GPS só funciona com o cartão de memória inserido o que impede o uso de outro cartão com arquivos de música durante a navegação, etc. Mandei retirar e voltei com o rádio original.
Como meu maior interesse é pela função CÂMERA DE RÉ, meu cunhado me deu o kit multimídia que era da Hilux dele, ano 2013, um Pioneer modelo NVF-9018zt 86100-0K010 e gostaria de tentar instalar esse kit no meu carro, mas não sei se vai dar certo, pode me dar alguma orientação? Pensei em adquirir a câmera de ré original na concessionária, juntamente com todos os chicotes (que não vieram junto co m o "presente" rs) e mandar instalar o pacote completo, mas estou em dúvida se vai ser possível em função do fato do meu carro ser da versão SR e não possuir os controles da versão SRV no volante, por exemplo.
Vc acha que vale a pena tentar? Indica algum outro kit multimídia que atenderia minha necessidade?
Qualquer orientação será bem vinda, amigo.

Grato!

Citação:

---

Postado originalmente por Sérgio Souz4

Prezado Thiago, antes de mais nada, parabéns pelo tópico, conteúdo altamente técnico e rico em detalhes!
Possuo uma Hilux SR 2015, versão que não possui câmera de ré, entre outros itens. Procurei a concessionária Toyota aqui na minha cidade pra adquirir um multimídia (marca WINGS, R$ 3.500), mas não gostei do resultado, o som era muito ruim, o microfone para captação do viva voz do celular foi instalado no canto superior do para-brisas (muito estranho rs), o GPS só funciona com o cartão de memória inserido o que impede o uso de outro cartão com arquivos de música durante a navegação, etc. Mandei retirar e voltei com o rádio original.
Como meu maior interesse é pela função CÂMERA DE RÉ, meu cunhado me deu o kit multimídia que era da Hilux dele, ano 2013, um Pioneer modelo NVF-9018zt 86100-0K010 e gostaria de tentar instalar esse kit no meu carro, mas não sei se vai dar certo, pode me dar alguma orientação? Pensei em adquirir a câmera de ré original na concessionária, juntamente com todos os chicotes (que não vieram junto co m o "presente" rs) e mandar instalar o pacote completo, mas estou em dúvida se vai ser possível em função do fato do meu carro ser da versão SR e não possuir os controles da versão SRV no volante, por exemplo.
Vc acha que vale a pena tentar? Indica algum outro kit multimídia que atenderia minha necessidade?
Qualquer orientação será bem vinda, amigo.

Grato!

---

Sérgio,

A instalação é possível, porem é inviável comprar os chicotes originais, pois um mesmo chicote contem cabos de diversos sistemas e não apenas do sistema multimídia.
Mas há um detalhe importante, normalmente para a fabrica é mais barato ter um único chicote na linha de produção e deixar os cabos sobrando, sei que na SR sem farol de neblina, por exemplo, o chicote está todo lá, só falta o farol propriamente dito, o fusível, relé e o botão na alavanca. Portanto vale a pena investigar se na sua os cabos já não estão por lá.

Não tendo os controles no volante também não é problema, a central funciona normalmente sem eles.

Quanto a câmera de ré, a original facilita a instalação, um "genérica" exige um relé por trabalhar com tensão diferente, procurando nas paginas anteriores tem a informação.

Um instalador competente faz essa instalação sem dificuldades, e se imprimir o esquema dos conectores da primeira pagina tudo ficará ainda mais fácil.

Citação:

---

Postado originalmente por Thiago Pereira

Sérgio,

A instalação é possível, porem é inviável comprar os chicotes originais, pois um mesmo chicote contem cabos de diversos sistemas e não apenas do sistema multimídia.
Mas há um detalhe importante, normalmente para a fabrica é mais barato ter um único chicote na linha de produção e deixar os cabos sobrando, sei que na SR sem farol de neblina, por exemplo, o chicote está todo lá, só falta o farol propriamente dito, o fusível, relé e o botão na alavanca. Portanto vale a pena investigar se na sua os cabos já não estão por lá.

Não tendo os controles no volante também não é problema, a central funciona normalmente sem eles.

Quanto a câmera de ré, a original facilita a instalação, um "genérica" exige um relé por trabalhar com tensão diferente, procurando nas paginas anteriores tem a informação.

Um instalador competente faz essa instalação sem dificuldades, e se imprimir o esquema dos conectores da primeira pagina tudo ficará ainda mais fácil.

---

Blz, Thiago! Vou fazer isso, depois posto aqui o resultado.

Abraço

A central e maior que a moldura e o rabicho do volante nao cabe na central o que fazer

trocar a central enviando novamente para o vendedor ou comprar uma moldura para a central porq a moldura da minha hilux 2012 flex e menor que a que comprei, nao sei se existe alguma diferença entre diesel e flexAnexo 520273Anexo 520274

Já comprei a moldura do painel da hilux 2013 para instalar na minha 2009, o próximo passo é comprar a central multimidia M1 para a minha hilux, a dúvida é quanto ao chicote que sei que é diferente, não me importarei em cortar o meu original, mas preciso saber se há compatibilidade, alguém pode me ajudar? Obrigado.

Citação:

---

Postado originalmente por reginaldotg

A central e maior que a moldura e o rabicho do volante nao cabe na central o que fazer

trocar a central enviando novamente para o vendedor ou comprar uma moldura para a central porq a moldura da minha hilux 2012 flex e menor que a que comprei, nao sei se existe alguma diferença entre diesel e flexAnexo 520273Anexo 520274

---

Acredito que para qualquer central que não siga o padrão DIN vai ter que comprar a moldura da SRV 2013, pois nessa a central fica rente na frente e os outros rádios ficam um pouco para dentro.

Quanto ao terminal do volante vai precisar adaptar.

Citação:

---

Postado originalmente por Anderson_MA

Já comprei a moldura do painel da hilux 2013 para instalar na minha 2009, o próximo passo é comprar a central multimidia M1 para a minha hilux, a dúvida é quanto ao chicote que sei que é diferente, não me importarei em cortar o meu original, mas preciso saber se há compatibilidade, alguém pode me ajudar? Obrigado.

---

As centrais paralelas tem a grande vantagem de prever os diferente modelos e assim permite ajustes e muito provável que seja compatível, mas confirme com o vendedor para não ter problemas.
