Cabine de Fibra Pra Minha Band longa. Construção passo a passo.

boa noite rodrigo.muito obrigado pelas informações .Eu vou fazer o modelo cd só que gostei muito de um modelo que vi .vc sabe dizer se a cabine brasileira e do mesmo tamanho da cabine importada.

A cabine e do mesmo tamanho

Estou tentando deixar ela assim.acho que a cabine da importada parece ser maior que a nacional.

Hercilio boa noite.eu já consegui uma cabine da picape com o curva-o e o caixote. to vendo se compro o teto da curta ou da cabine dupla. O que vocês acham.

Citação:

---

Postado originalmente por nei

Hercilio boa noite.eu já consegui uma cabine da picape com o curva-o e o caixote. to vendo se compro o teto da curta ou da cabine dupla. O que vocês acham.

---

Na verdade, para o modelo que voce pretende, a única peça de picape a ser aproveitada é o curvão com o vidro traseiro.
O teto poderá ser da Band CD em fibra de vidro.

Quanto aos exemplos americanos, fique atento com relação ao tamanho do chassi, pois o entre eixos da Band longa, chamada de OJ50LV, é de 2755 mm enquanto a Land Cruiser longa, chamada de FJ75 é de 2950 mm, ou seja tem uma diferença de 20 cm.

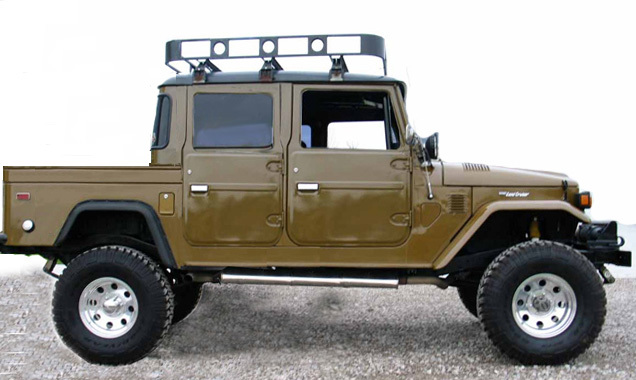

De todos esses que você postou, o modelo que mais me agrada é esse, mas seria preciso alongar o chassi no entre eixos em pelo menos 20 ou 30 cm .
As dimensões são mais harmônicas e pode-se usar as portas traseiras da Band CD, que aqui são oferecidas em fibra por preço acessível.

Anexo 532612

Eu, particularmente, não gosto de carros com 3 portas. Preferiria investir um pouco mais pra ter as 4 portas.

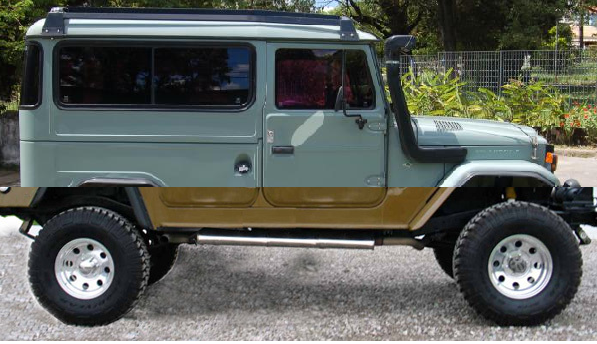

Dá uma olhada na sobreposição de imagens e veja a diferença de entre-eixos.
É lógico que não há precisão nas medidas poque pode haver diferença nos ângulos das fotos, mas a proporção das imagens tomou por base a medida da porta dianteira que é idêntica em todos os modelos da série J4.

Anexo 532633

Citação:

---

Postado originalmente por nei

boa noite rodrigo.muito obrigado pelas informações .Eu vou fazer o modelo cd só que gostei muito de um modelo que vi .vc sabe dizer se a cabine brasileira e do mesmo tamanho da cabine importada.

---

Nei, você deve fazer todas as medidas da cabine baseada nas nossas bands.
As imagens são só para dar um direcionamento no projeto.
A tua cabine vai terminar quando começar o diferencial traseiro, daí para traz será a carroceria.
Essa CD da imagem tem o chassi bem maior que o das nossas.
Eu não aconselho fazer alongamento de chassi porque é um serviço muito técnico que deve ser feito por especialistas, caso seja feito de qual quer jeito pode comprometer toda estrutura da band.

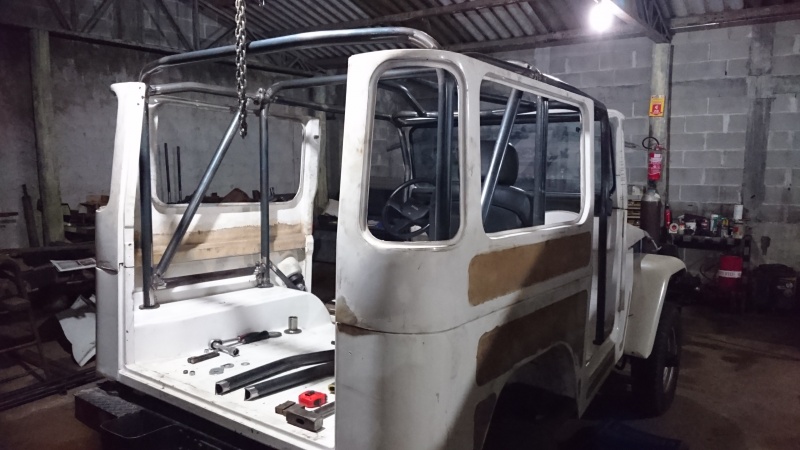

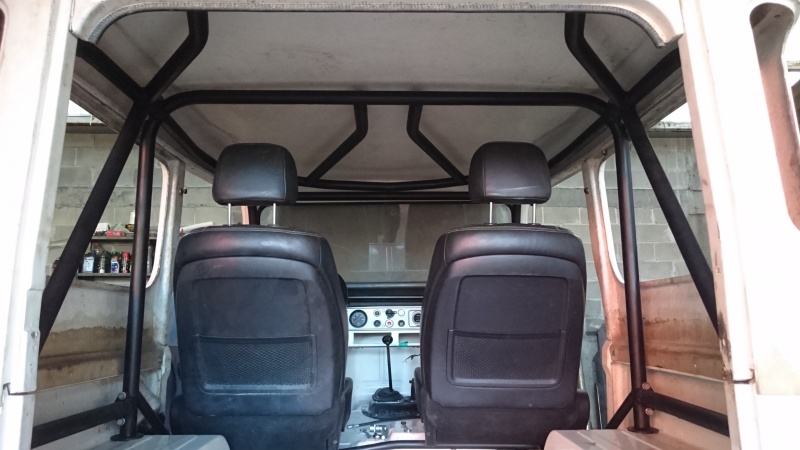

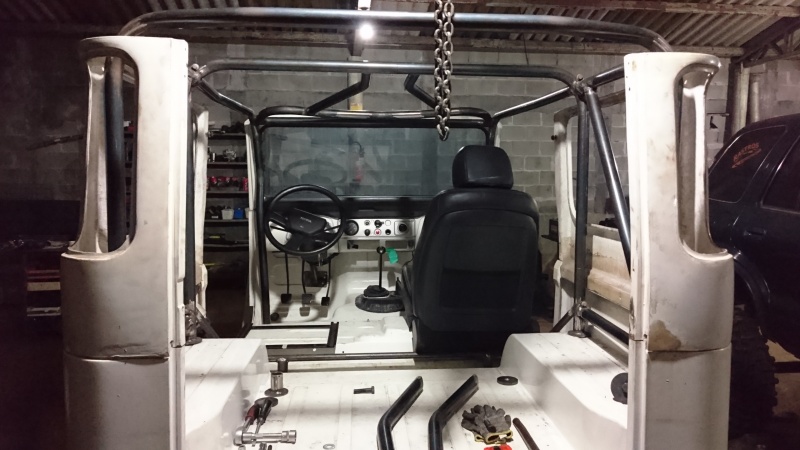

Finalizado o Santo Antônio, instalar as portas traseiras e encaminhar para a Pintura.
Anexo 532665Anexo 532666Anexo 532667

Citação:

---

Postado originalmente por Carlo Pecca

DRAGO, pode detalhar o que vc pretende com as fotos 3 e 4. Não entendi o jumelo próximo ao diferêncial e as duas ponteiras no braço de direção da roda?

---

Carlo
no eixo traseiro é um Anti Wrap Bar
no braço de direção foi modificado para HighSteer eliminando o terminal duplo original da Toyota

boa noite.Eu tenho um cj5 30cm maior alonguei o meio do chassis e alonguei a frente capu e paralama a carroceria e toda 6cc amanha mando foto

em relação a toyota cd da foto na realidade era uma caminhonete e o cara alongo,esa cd foi feita no paquistao em islamabad o cara me mandou mais fotos ela e uma fj40

Valeu DRAGO pela explicação.
Outra coisa como fica a parte elétrica lembrando que tem de levar a malha de terra para todos os pontos. Se tiver um croqui de como pretende realizar a instalação pode colocar aqui?
