Caixa de marcha toyota bandeirante 1999

[LEONELO FORTINI]

Tweet

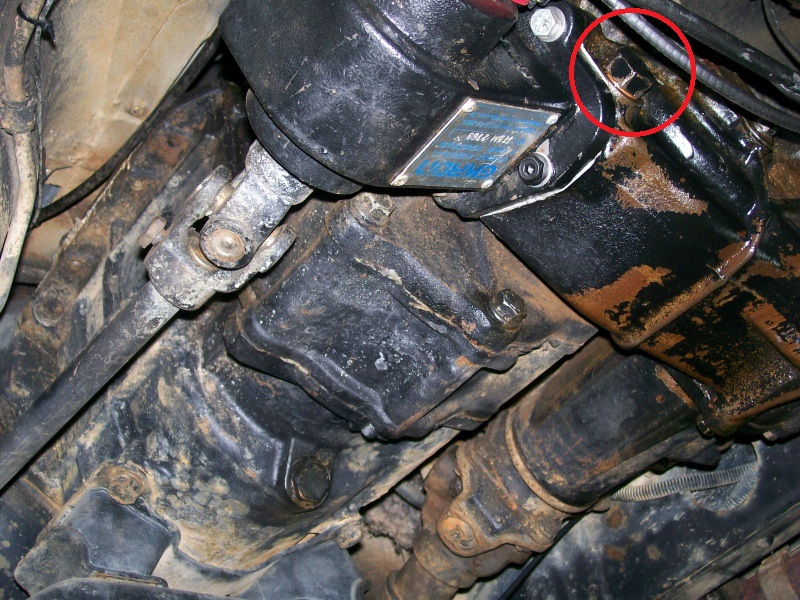

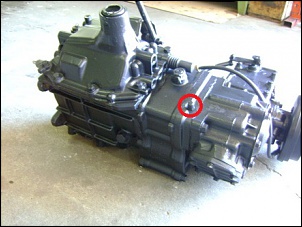

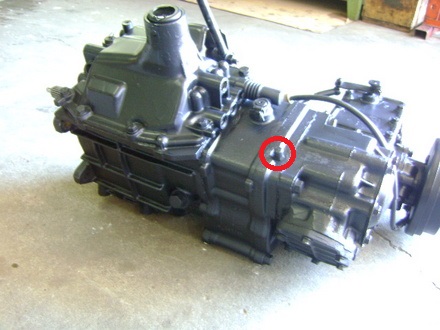

Segue as fotos do parafuso para "leitura" de nível da CT e do respiro da caixa...




Tem um detalhe muito importante, é comum a passagem de óleo da caixa de cambio para a CT, mas não o inverso, então se vc tirar este parafuso e começar a sair óleo, deixe escorrer, pois é excesso e só vai aumentar as chances de vazamento! Não esqueça de conferir o óleo do cambio!

Então abastecer de óleo pelo bujão da caixa até transbordar não seria o nível correto?

[Sergioporto]

Então abastecer de óleo pelo bujão da caixa até transbordar não seria o nível correto?

É o correto mas acho que faltou explicaçao sobre passar óleo da caixa de cambio para ct :Existe um retentor de lábios duplos entre as caixas e se este retentor estragar deixa passar óleo da caixa para a CT ,ficando a caixa com pouco óleo podendo fundir.
Na minha,uma vez estragou ,em 250 kms coloquei 3 lts na caixa sem poder esgotar até o nível da ct.Fez uma lambança de óleo que manchou até o bagageiro de óleo .

[LEONELO FORTINI]

Então abastecer de óleo pelo bujão da caixa até transbordar não seria o nível correto?

Boa tarde Sérgio,

Entendo que devemos debater bem este assunto, por está tendo divergências no nível de óleo. O Mecamaníaco fez uma circunferência em vemelho na figura de uma caixa que seria um parafuso indicando que ali é o nível de óleo da caixa.

Vamos debater, pois é um assunto que não está bem definido de como se comportar com estes vazamentos, ora provocados por excesso de óleo, pelo suspiro e por aí afora.

Abraços

[Emerson Macedo Rocha]

Companheiro bom dia! Tenho uma bandeirante 82. Sou novo no ramo... o câmbio localizei o bujÃo e quando abro sae bastante óleo indicando o nivel correto certo? Sobre a CT gostaria de saber se devo abastecer pelo parafuso que vê o nível de óleo outro ( por cima?)? E outra dúvida , quando abro o bujão que indicou ser da CT escoaa só um pouco de óleo ( mereja pouco). Nesse caso devo colocar mais para sair igual sai quando abro o bujão do câmbio?

[Sergio c]

Bem vindo ao fórum Emerson. Se sair óleo quando tira o parafuso na lateral esquerda do câmbio ele está no nível correto. Na CT tem aquele parafuso "24" na parte traseiro, quase ao lado do pino chorão, e se sair um pouco de óleo, tb está no nível correto.

Companheiro bom dia! Tenho uma bandeirante 82. Sou novo no ramo... o câmbio localizei o bujÃo e quando abro sae bastante óleo indicando o nivel correto certo? Sobre a CT gostaria de saber se devo abastecer pelo parafuso que vê o nível de óleo outro ( por cima?)? E outra dúvida , quando abro o bujão que indicou ser da CT escoaa só um pouco de óleo ( mereja pouco). Nesse caso devo colocar mais para sair igual sai quando abro o bujão do câmbio?

[mecamaniaco]

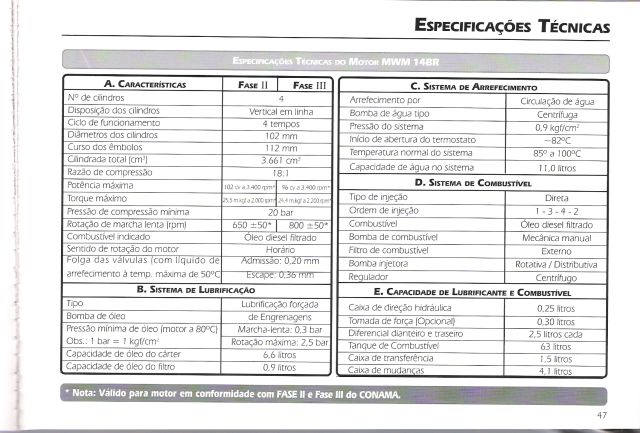

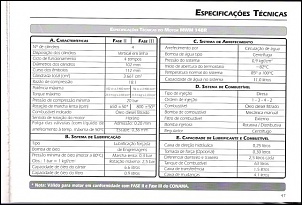

Pessoal, o ideal é colocar a quantidade de óleo indicada no manual, no caso dos 5M é só ver o manual abaixo.



Lembrem-se de que cada um tem o seu volume de óleo independente e que óleo em excesso também faz mal. A questão da passagem do óleo da Caixa para CT é exatamente oq foi dito pelo Sérgio, há quem elimine o retentor e o respiro da CT, mas ai é assunto pra outro tópico.

Reparem que o respiro da CT fica relativamente perto do "tampão" de abastecimento, assim sendo não precisa de muito mais para q comece a vazar. Por isso fiz o respiro da CT no corpo da tomada de força qando instalei. Quando ao câmbio, posso afirmar com certeza de que o nível de óleo quando abastecido conforme indicação de fábrica fica cerca de 1 ou 2 dedos abaixo do parafuso (tampão) de abastecimento, ou seja, encher até vazar funciona, mas não é o ideal.

Assim como acontece no motor, as engrenagens não precisam em nem devem ficar submersas, a lubrificação é passada de engrenagem para engrenagem e espalhando-se pelo resto da caixa quando em movimento.

Resumindo, 90% dos casos de vazamento são descuidos ou falta de informação dos proprietários e "mexânicos" (que costumo chamar de meros trocadores de peça, pois mecânico mesmo está em falta!)

[LEONELO FORTINI]

Pessoal, o ideal é colocar a quantidade de óleo indicada no manual, no caso dos 5M é só ver o manual abaixo.



Lembrem-se de que cada um tem o seu volume de óleo independente e que óleo em excesso também faz mal. A questão da passagem do óleo da Caixa para CT é exatamente oq foi dito pelo Sérgio, há quem elimine o retentor e o respiro da CT, mas ai é assunto pra outro tópico.

Reparem que o respiro da CT fica relativamente perto do "tampão" de abastecimento, assim sendo não precisa de muito mais para q comece a vazar. Por isso fiz o respiro da CT no corpo da tomada de força qando instalei. Quando ao câmbio, posso afirmar com certeza de que o nível de óleo quando abastecido conforme indicação de fábrica fica cerca de 1 ou 2 dedos abaixo do parafuso (tampão) de abastecimento, ou seja, encher até vazar funciona, mas não é o ideal.

Assim como acontece no motor, as engrenagens não precisam em nem devem ficar submersas, a lubrificação é passada de engrenagem para engrenagem e espalhando-se pelo resto da caixa quando em movimento.

Resumindo, 90% dos casos de vazamento são descuidos ou falta de informação dos proprietários e "mexânicos" (que costumo chamar de meros trocadores de peça, pois mecânico mesmo está em falta!)

Boa noite Mecamaníaco,


Como o Sérgio, vc foi muito esclarecedor. Valeu. Abraços- Leonelo

[LEONELO FORTINI]

Pessoal, o ideal é colocar a quantidade de óleo indicada no manual, no caso dos 5M é só ver o manual abaixo.



Lembrem-se de que cada um tem o seu volume de óleo independente e que óleo em excesso também faz mal. A questão da passagem do óleo da Caixa para CT é exatamente oq foi dito pelo Sérgio, há quem elimine o retentor e o respiro da CT, mas ai é assunto pra outro tópico.

Reparem que o respiro da CT fica relativamente perto do "tampão" de abastecimento, assim sendo não precisa de muito mais para q comece a vazar. Por isso fiz o respiro da CT no corpo da tomada de força qando instalei. Quando ao câmbio, posso afirmar com certeza de que o nível de óleo quando abastecido conforme indicação de fábrica fica cerca de 1 ou 2 dedos abaixo do parafuso (tampão) de abastecimento, ou seja, encher até vazar funciona, mas não é o ideal.

Assim como acontece no motor, as engrenagens não precisam em nem devem ficar submersas, a lubrificação é passada de engrenagem para engrenagem e espalhando-se pelo resto da caixa quando em movimento.

Resumindo, 90% dos casos de vazamento são descuidos ou falta de informação dos proprietários e "mexânicos" (que costumo chamar de meros trocadores de peça, pois mecânico mesmo está em falta!)

Bom dia Mecamaníaco e Sérgio,


Volto a dizer que os esclarecimentos de vcs foram muito úteis, porém gostaria se possível de mais um esclarecimento.
Então vejamos. O retentor interno que fica na CT, tem a função de impedir que o óleo da caixa passe para a CT causando excesso, uma vez que o volume de óleo da caixa de marcha é bem maior do que a da CT. Uma vez comprometido o retentor e a CT com excesso de óleo, a caixa de marcha ficaria com o seu volume de óleo abaixo do indicado pelo manual podendo acarretar danos para a mesma, tendo em vista que o manual indica que a caixa deve ter seu volume de óleo na ordem de 4.1 litros e a CT 1.5 litro de óleo.
Pergunto: Tal colocação acima estaria correta?

Abraços- Leonelo

[Sergioporto]

Bom dia Mecamaníaco e Sérgio,


Volto a dizer que os esclarecimentos de vcs foram muito úteis, porém gostaria se possível de mais um esclarecimento.
Então vejamos. O retentor interno que fica na CT, tem a função de impedir que o óleo da caixa passe para a CT causando excesso, uma vez que o volume de óleo da caixa de marcha é bem maior do que a da CT. Uma vez comprometido o retentor e a CT com excesso de óleo, a caixa de marcha ficaria com o seu volume de óleo abaixo do indicado pelo manual podendo acarretar danos para a mesma, tendo em vista que o manual indica que a caixa deve ter seu volume de óleo na ordem de 4.1 litros e a CT 1.5 litro de óleo.
Pergunto: Tal colocação acima estaria correta?

Abraços- Leonelo

Ok Leonelo ,voce compreendeu perfeitamente !!No meu caso eu reviso níveis toda vez que saio para passeio ou trilha pois geralmente o retentor do tambor de freio de mao costuma vazar.Como estou revisando cambio ,vou ver se consigo colocar outro modelo de retentor ,pois o original é muito ruim.
Outro detalhe:Colquei respiros na PTO ,na Ct e na caixa de marchas ,todos com mangueiras que vao até o compartimento do motor,bem altos.
Outro motivo para estourar retentores sao respiros entupidos .Nao recordo direito ,se é na caixa sem sincronizados ou na caixa quatro marchas sincronizados que pode ser feito passagem de óleo entre as duas caixas .(ct e cambio)mas na cinco NAO pode ser feito devido aos níveis serem diferentes(um mais alto que o outro).
Abs

[LEONELO FORTINI]

Ok Leonelo ,voce compreendeu perfeitamente !!No meu caso eu reviso níveis toda vez que saio para passeio ou trilha pois geralmente o retentor do tambor de freio de mao costuma vazar.Como estou revisando cambio ,vou ver se consigo colocar outro modelo de retentor ,pois o original é muito ruim.
Outro detalhe:Colquei respiros na PTO ,na Ct e na caixa de marchas ,todos com mangueiras que vao até o compartimento do motor,bem altos.
Outro motivo para estourar retentores sao respiros entupidos .Nao recordo direito ,se é na caixa sem sincronizados ou na caixa quatro marchas sincronizados que pode ser feito passagem de óleo entre as duas caixas .(ct e cambio)mas na cinco NAO pode ser feito devido aos níveis serem diferentes(um mais alto que o outro).
Abs

Beleza Sérgio. Outra coisa, desculpe a minha ignorância, vc colocou respiro na PTO, o que seria isto? Os respiro da caixa e CT teria como revisa-los sem tirar a caixa? Teria algum outro que substituísse para receber mangueira?

Abraços- Leonelo

[Sergioporto]

Beleza Sérgio. Outra coisa, desculpe a minha ignorância, vc colocou respiro na PTO, o que seria isto? Os respiro da caixa e CT teria como revisa-los sem tirar a caixa? Teria algum outro que substituísse para receber mangueira?

Abraços- Leonelo

Respiro ,assim chamado ,serve para "tirar" a pressao de dentro da caixa,pto ,ct,diferenciais etc...Se voce olhar na carcaça do diferencial dianteiro ou traseiro verá um espécie de copinho ,bem pequeno.Pois com movimento de componentes começa à exercer pressao dentro,entao para nao danificar retentores é necessário um modo de retirar estas pressoes,entao o respiro.
Normalmente em carros que fazem trilhas,que andam na água,é aconselhável colocar extensao nos respiros para que fiquem num nível bem mais alto ,evitando entrada de água nos locais descritos.
Fique à vontade para perguntar pois nada melhor que aconselhar os amigos com sugestoes positivas.
Abs

[Sergioporto]

Beleza Sérgio. Outra coisa, desculpe a minha ignorância, vc colocou respiro na PTO, o que seria isto? Os respiro da caixa e CT teria como revisa-los sem tirar a caixa? Teria algum outro que substituísse para receber mangueira?

Abraços- Leonelo

Na ct já tem respiro original ,será trabalhoso colocar extensao nele devido ao pouco espaço pois terá que retirar respiro original,colocar um cotovelo e neste cotovelo colocar um espigao para conectar a mangueira e na ponta desta mangueira colocar o respiro retirado (original).

No cambio nao tem respiro original,poderá ser colocado ,furando e abrindo rosca na carcaça mas nao aconselho pois ao furar e abrir rosca cairá limalhas dentro do cambio,e tambem é necessário retirar o tampao do assoalho .No cambio coloca na tampa ou bem na frente ,encima do cambio mas nao pode ficar alto senao tampao esbarra nele.Na minha tive que fazer um encaixe para ele,rebatendo o tampao até fazer um calombo.
Existe um kit semelhante ao usado no Troller que é fixado no compartimento do motor ,onde chegam todas mangueiras dos respiros.Se nao me engano vi isto no site da Donatti.
