Acionamento do 4x4 do Grand Vitara / Tracker

[PFernando]

Tweet

O meu problema é essa chavinha também. Sabe se tem outra que posso substituir? Quando abri verifiquei que a tampa principal tinha caído e encheu de areia e água o conjunto. Testei o compressor, o solenoide e tudo ok, mas a chavinha que devia ser NF está aberta. Pensei em colocar algum relé auxiliar para inverter o contato do meio que não é usado na chave (que é NA). Será que dá certo? Mas antes vou tentar abrir para limpar.

Senhores!

Esse sábado (05/04/2014) tive problemas com a tração da minha tracker após sete meses do último conserto.

Desta vez, o problema apresentado foi outro: a luz da tração acendia normalmente e a tração não engatava.
Tive que sair do rancho com corda nas rodas traseiras.

Depois em casa testando o conjunto, percebi que o motorzinho do compressor não ligava de maneira nenhuma. Abri o circuito testei e verifiquei que quando fazia curto no capacitor com a chave de fenda, o motorzinho funcionava. Achei que pudesse ser o capacitor, troquei-o(Custa menos de R$1,00) e não resolveu. Cheguei de pegar o código do conjunto do compressor na concessionária e ligar achando o kit por R$1.050,00 através do site peçapeças.

Pelo alto valor resolvi eu mesmo enfrentar o desafio de abrir mais uma vez o conjunto e tentar repará-lo.

Após abri-lo novamente, Raciocinei o seguinte: se o motor não gira, o contato NC(normalmente fechado) da chave do circuito poderia estar com problemas. Tirei a solda do componente(chave), removi e testei com o multímetro. Dito e feito, o contato estava aberto ou, as vezes fechado e com uma resistência muito alta. Resolvi abri-lo para verificar e tentar o reparo.

Um detalhe: essa chave é importada e tem um tamanho específico que encaixa no pressostato, portanto, apesar de ser passível de substituição, acredito que deve ser um tanto difícil achar uma no mercado que tenha as mesmas dimensões

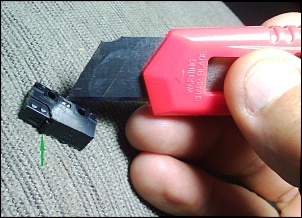

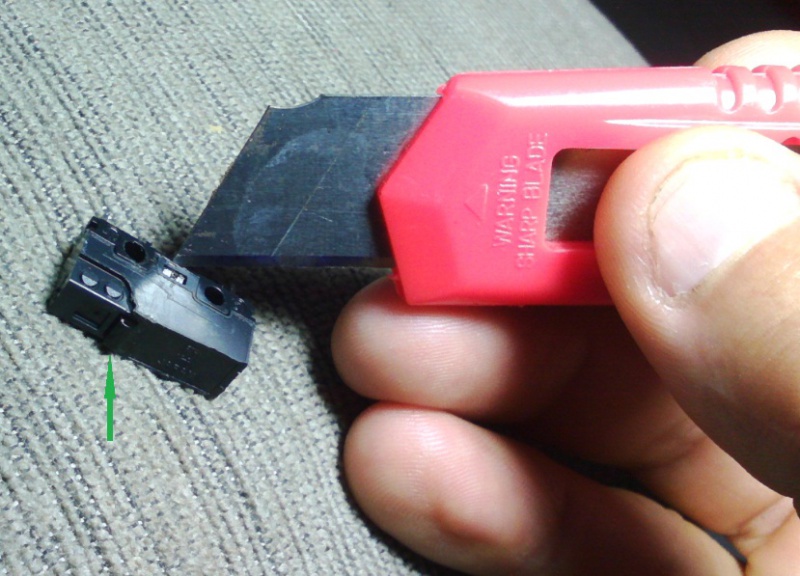

A foto mostra a chave do circuito do compressor que atua quando a pressão de trabalho do pressostato é atingida.
A seta verde indica a posição do ressalto onde o pressostato toca a chave. A posição do estilete, por sua vez é o local por onde fiz a abertura da chave para verificação.

Após aberto percebi que o interior da chave tinha sujeita tipo fuligem fina no metal. Lavei-o com limpa contatos e sequei com cuidado. Depois limpei os contatos com papel como explico a seguir.

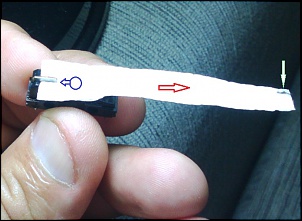

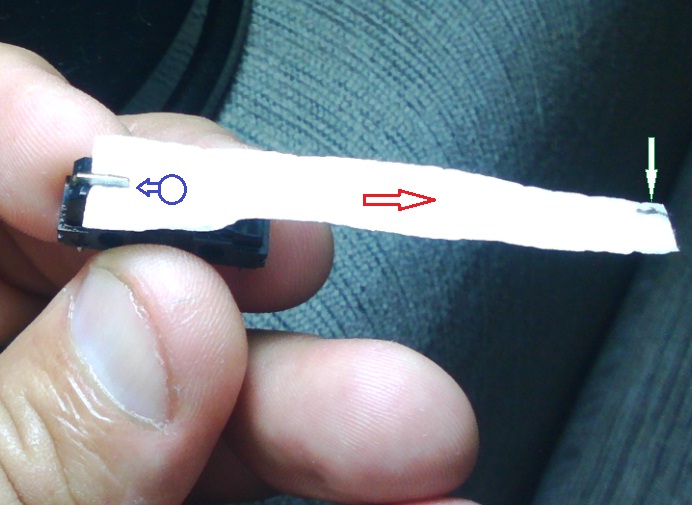

A foto mostra na seta clara o resíduo da limpeza que ficou no papel.

Para colocar o papel entre os contatos, pressionei de leve(circulo azul) para abrir o contato e empurrei(direção da seta azul). Depois puxei segurando na posição da seta vermelha.

Fechei a chave, soldei novamente na plaquinha e fechei o conjunto do acionador da tração e instalei novamente no veículo.
Resultado: Show - Funcionou tudo novamente!
Vamos ver agora por mais quanto tempo.

[rosineihenrique]

Galera, tenho uma tracker 2008/2009 e engata a tração tudo certinho, fuciona 4x4 hi e low sem ruído, mas tem uma coisa que acontece que so engata a 4x4 hi com o carro parado, pois em movimento pelo menor que seja arranha e não engata, mas no parar o carro ja engata certinho, alguém pode me ajudar, preciso dessa solução urgente?

[webcadsim]

bom dia Pessoal.


Sou carlos Eduardo, pois bem estou com um problema no meu vitara 4x4, ele não esta tracionando 4x4 , verifiquei os sensores na alavanca de cambio e elas estão ok verifiquei que a bomba de ar que aciona o 4x4 não esta funcionado porem não esta chegando tensão para funcionar.


então o problema esta no rele, mas eu não sei onde fica esse rele.


será que voce saberia onde fica o rele que aciona a bomba de ar ?


um forte abraço

[Iran.dsb]

Boa noite, segue os manuais técnicos do Tracker e Gran Vitara Diesel. Isso deve ajudar bastante todos que precisam efetuar algum serviço, tem tudo sobre esses carros.

Update your browser to use Google Drive - Drive Help

[MARCANGIANE]

este post foi show de bola,parabéns aos amigos

abraço

[Chuva]

Os pneus andando estão alinhados? Se não tiver reto nem engata.

[rosineihenrique]

Os pneus andando estão alinhados? Se não tiver reto nem engata.

Sempre alinhados, fiz testes com outra tracker de meu amigo e funciona sem problemas alguns, realmente a minha tem algum problema e assim, quanto engato parado, começo a andar e posso desengatar e engatar normalmente, mas se eh a primeira vez onde ao diferencial da frente ainda não engatou nenhuma vez ela não engata mesmo e arranha, estou achando que tem problema no compressor que está meio fraco e demora para engatar e ai so parado mesmo, o detalhe que a lampada 4x4 acende no painel sem piscar, acende normalmente quando engata parado sem piscar.

[Executor]

Se arranha ao tentar engatar andando pode não ser problema no engate do diferencial (roda livre/compressor). Se não me engano, há um anel sincronizador que é responsável por permitir o engate da 4x4 hi com o carro em movimento. Se esta informação estiver correta, pode ser problema nesse anel sincronizador.

Sempre alinhados, fiz testes com outra tracker de meu amigo e funciona sem problemas alguns, realmente a minha tem algum problema e assim, quanto engato parado, começo a andar e posso desengatar e engatar normalmente, mas se eh a primeira vez onde ao diferencial da frente ainda não engatou nenhuma vez ela não engata mesmo e arranha, estou achando que tem problema no compressor que está meio fraco e demora para engatar e ai so parado mesmo, o detalhe que a lampada 4x4 acende no painel sem piscar, acende normalmente quando engata parado sem piscar.

[rosineihenrique]

Se arranha ao tentar engatar andando pode não ser problema no engate do diferencial (roda livre/compressor). Se não me engano, há um anel sincronizador que é responsável por permitir o engate da 4x4 hi com o carro em movimento. Se esta informação estiver correta, pode ser problema nesse anel sincronizador.

Bom amigo, e como identifico se eh ou não esse anel sincronizado, tem que abrir a caixa ou tem algum teste que da para fazer para identificar o problema, mas assim, uma coisa estranha acontece, uma vez engatado e andando na 4x4 hi, se eu desengatar e não demorar muito tempo, algo de até 1 minuto, eu posso engatar novamente com ela andando sem problemas, mas se demorar muito tempo ai volta a não engatar novamente e so parando o carro

[Executor]

Bem, pra ter certeza só abrindo msm. Mas o fato de não engatar andando já seria um sintoma desse problema, igual quando ocorre o msm problema nos anéis sincronizadores das marchas normais, onde deixa de engatar algumas por causa de desgaste nesse anel.

Bom amigo, e como identifico se eh ou não esse anel sincronizado, tem que abrir a caixa ou tem algum teste que da para fazer para identificar o problema, mas assim, uma coisa estranha acontece, uma vez engatado e andando na 4x4 hi, se eu desengatar e não demorar muito tempo, algo de até 1 minuto, eu posso engatar novamente com ela andando sem problemas, mas se demorar muito tempo ai volta a não engatar novamente e so parando o carro

[aleilario]

muito bom....

[rosineihenrique]

muito bom....

Alguém tem alguma ideia para me ajudar com esse problema, porque ter que parar para engatar o 4x4 eh um saco!
