Caro Younder,
Parabéns :palmas: pelo projeto! Há tempos não entrava por aqui. Acompanharei o tópico.
Abs :concordo:
Renato
Projeto de Computador de Bordo para Niva com PIC!
Versão Imprimível
-
03/08/2013, 19:38GARCIA/SP
-
07/08/2013, 23:55Younder
Meu novo cinzeiro... finalmente pronto pra ser instalado no Galinha Réia....
Os botões até que ficaram legais no alumínio...e no painel do Niva também... assim que der vou postar algumas fotos de como ficou na viatura...o display está com um cabo de 1,5 metros o que permite sua fixação tanto no meio do painel como no lado esquerdo do motorista...a porta usb alem do servir para atualizar o firmware também é tomada para carregar celular....enfim...agora pretendo iniciar os testes finais, sensor a sensor...função a função...tudo montado de maneira definitiva....
Anexo 425124Anexo 425125Anexo 425126Anexo 425127 -
11/08/2013, 00:00Younder
Quarto vídeo do computador de bordo (testes no Niva)
Pessoal, pra esclarecer um pouco mais a ideia do projeto... estou postando este vídeo...lembrando que agora que começa a fase de otimização e testes no veículo.
Projeto de Computador de Bordo para LADA NIVA com PIC! (Teste no carro) - Video 04 - YouTube -
13/08/2013, 14:41choi87
Boa tarde.
E o medidor de vazão, alguma novidade?
Att.
Choi. -
13/08/2013, 21:30Younder
Choi.
Comprei 2 sensores de vazão de água, e embora sejam bem similares, decidi não arriscar medindo gasolina... comprei então um medidor de gasolina e estou esperando chegar...
Foto do medidor de vazão de água que comprei:
Anexo 426063
abcs,
Citação:
Postado originalmente por choi87
-
13/08/2013, 23:39choi87
De fato o medidor de fluxo para água não seria uma boa, adquiriu o medido do Monza ou encontrou outro exemplar?
E quais seriam as especificações? Tensão de alimentação, corrente de trabalho, fluxo máximo, pressão maxima.
Parabens pelo projeto, em um monde onde todos dizem "a compra pronto" é muito bom ver os que se aventuram no "faça você mesmo", pode ser algo que já existe no mesmo, mas só quem o faz sabe o valor real das coisas, seja um projeto eletrônico, mecânico, etc.
Att.
Choi. -
14/08/2013, 23:32Younder
Choi.
Não comprei o do Kadetti/Monza, muito caro os que encontrei...preferi trazer de fora outro sensor similar pra gasolina.
Meu Niva faz em torno de 18L/h ou ~5.5Km/L e o sensor que comprei trabalha de 2-30L/h com pressão máxima de 6 Bar e emite pulsos de 12V, mais precisamente 0.00050 L/Pulso a uma vazão de 30L/h.
Abcs,
Hugo
Citação:
Postado originalmente por choi87
-
26/08/2013, 22:25Younder
Teste do sensor de vazão no computador de bordo....quase lá...só falta o sensor de velocidade agora...
Computador de Bordo NIVA (Sensor de Vazão) - Video 05 - YouTube -
12/09/2013, 15:52armilke
Younder:
Sensacional seu projeto....
Também tenho um Niva 91 e meus dois irmão também tem os seus Nivas, sou de Porto Alegre e acompanho com entusiasmo seu projeto.
Curto eletrônica da mesma forma e eu montei para o meu Niva e de meus irmão algumas coisas..., Luz cortesia, ignição sem distribuidor, estou finalizando minha injeção eletrônica também e tenho pensado no computador de bordo também....
André
Citação:
Postado originalmente por Younder
-
13/09/2013, 23:31armilke
Caraca,tá muuuuuitoshow!!!!
André MIlke -
05/10/2013, 14:41Younder

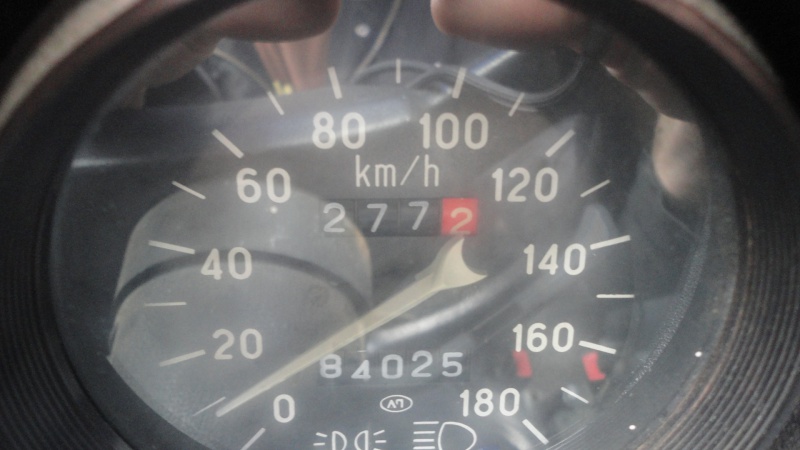

Camaradas, resolvi "zerar" o tanque do Galinha Réia para ver o que o Computador de Bordo ia mostrar... andei até o bixo tossir (claro, com um galão de 5 litros no porta mala).
Litros Consumidos: 41,02
Kms Rodados: 277,2
Média (Km/L): 6,75
Nada mal pro primeiro teste...
Abcs,
Hugo
Anexo 433858
Anexo 433859
Anexo 433860 -
08/12/2013, 20:21MCBastos
muito show, mais novidades?
