Apenas uma correção nos valores da resistência, na hora acabei escrevendo os valores errados... abaixo a escala correta:
0 @ 310 Ohms -> 0 Lts
1/4 @ 160 Ohms -> 6,5 Lts
1/2 @ 93 Ohms -> 12,5 Lts
3/4 @ 45 Ohms -> 22 Lts
4/4 @ 4 Ohms -> 42 Lts
Percebe-se que de Meio Tanque até Tanque Cheio temos um Delta de 89 Ohms para 29,5 Litros, e de Tanque Vazio para Meio Tanque temos um Delta de 217 Ohms para 12,5 Lts, Portanto uma diferença considerável!
Abcs
Projeto de Computador de Bordo para Niva com PIC!
Versão Imprimível
-
14/04/2013, 12:34Younder
-
20/04/2013, 14:59Younder

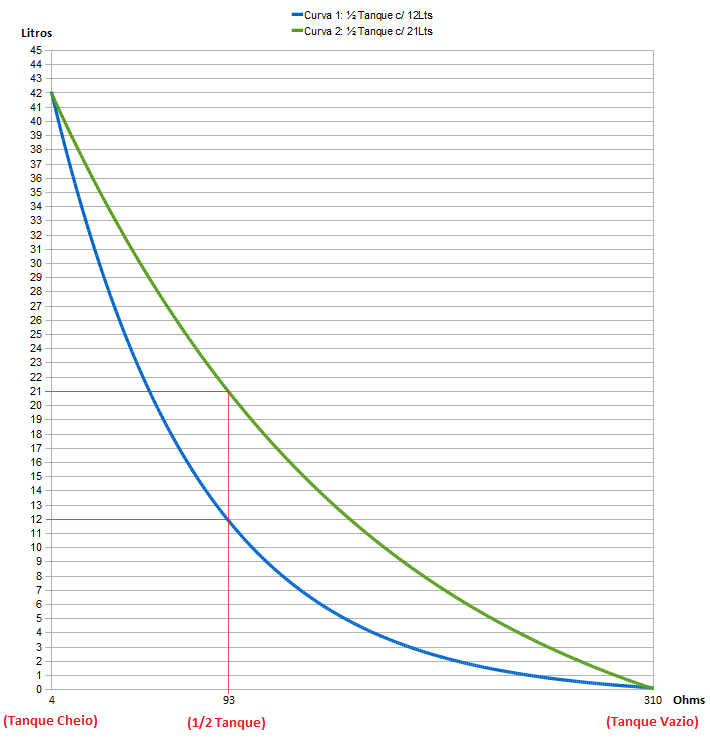

Plotando as duas curvas no excel para ficar mais facil explicar:
Curva 1 é referente aos resultados obtidos no teste prático com potenciômetro, e a Curva 2 no caso como eu acho que deveria ser. tendo em mente que 1/2 tanque no Niva seria teoricamente 21 Lts.
Curva 1: y=45*EXP(-x/73) -0,5
0 Lts @ 310 Ohms
4,53 Lts @ 160 Ohms
12,09 Lts @ 93 Ohms
23,79 Lts @ 45 Ohms
42 Lts @ 4 Ohms
Curva 2: y=50,73*EXP(-x/163) -7,5
0 Lts @ 310 Ohms
11,51 Lts @ 160 Ohms
21,17 Lts @ 93 Ohms
30,99 Lts @ 45 Ohms
42 Lts @ 4 Ohms
Onde y=Volume do Tanque em Lts e X=Resistência da bóia.
Anexo 406886
Abcs
Hugo
-
20/04/2013, 16:37Younder
Computador de Bordo Lada Niva, Placa Protótipo
Para os camaradas terem uma idéia de como esta ficando...
Reparem que a placa vai ficar dentro do compartimento do cinzeiro com os botões na tampa preta: (Botão ENTER - Botão p/CIMA - Botão p/BAIXO - Porta USB com duas funções: Atualização do programa e Tomada 5V para carregar Celular).
Provavelmente vou mandar fazer outra tampa já com as furações necessárias para não estragar a original.
Ainda falta definir aonde instalar o display LCD e como será o caixa/proteção/cunha do mesmo.

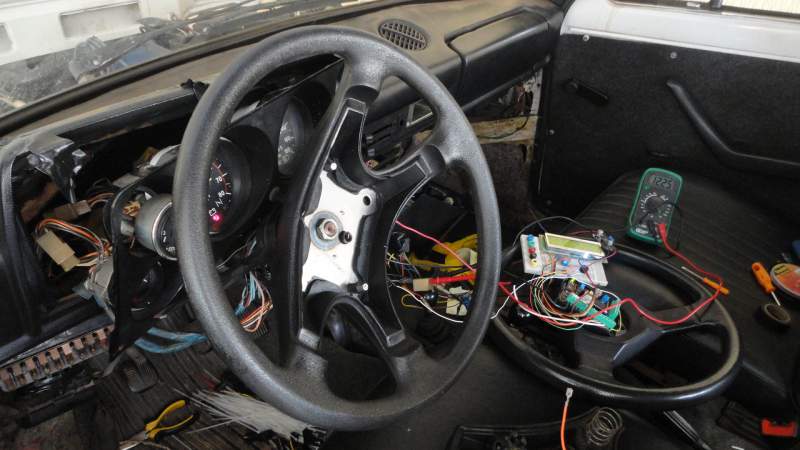

Na última foto, durante os testes no Galinha Réia, meu vizinho quase chamou o esquadrão anti-bomba...hehehe
Anexo 406887Anexo 406888Anexo 406889
Abcs
Hugo -
21/04/2013, 22:16Younder
Estudo ... Nova Tampa do Cinzeiro.... 1, 2 ou 3?
Anexo 407014
Abcs
Hugo -
21/04/2013, 23:47eliasFerreira
A 2. De fundo preto.
Parabéns! -
30/04/2013, 04:14avalanche
muito top... tampa preta
Citação:
Postado originalmente por Younder
-
02/05/2013, 20:52Junior-L200Power
Show de bola o projeto hein amigo!!
Só uma pergunta...teu Niva é motor diesel ou Gasolina?
Queria ver a possibilidade de colocar um desse na L200...ficaria difícil somente o medidor de consumo no caso eu acredito!!
Parabéns pela iniciativa..
Grande abraço! -
02/05/2013, 21:36YounderJunior,Citação:
Postado originalmente por Junior-L200Power
Pode até ser sirva em outras viaturas, talvez com algumas funções a menos, como vc mencionou...
De qq modo teria que estudar caso a caso a compatibilidade dos sinais...
Assim que concluir o projeto pretendo resumir as funções e os sinais/sensores necessários.
Abcs
Hugo -
02/05/2013, 21:38Younder

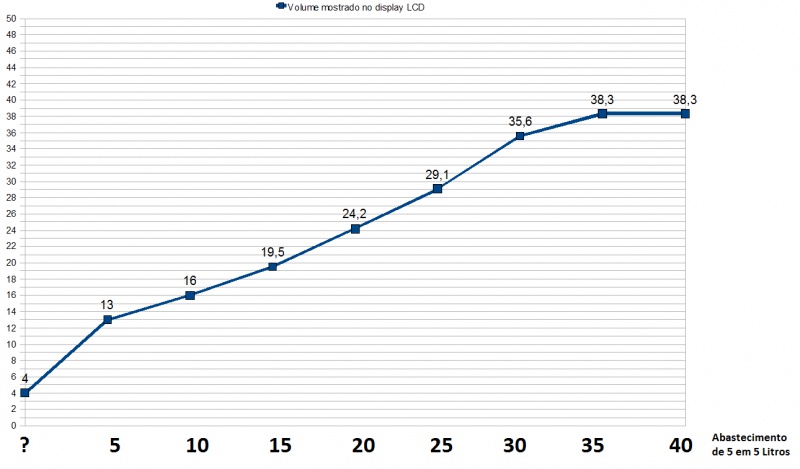

Depois de uma hora abastecendo com um frentista camarada, segue abaixo a primeira curva com os dados da leitura no display. Tudo indica que "quando cheio até a boca" o tanque do niva fica com uns 7 litros acima do que o marcador mostra, ou seja, somente apos esses 7 litros que o ponteiro vai começar a cair... de qualquer forma, vou abastercer mais algumas vezes da mesma forma pra realmente poder comparar os resultados.
Anexo 409243
Alguém já conseguiu colocar 45 litros no niva? pq eu já consegui... por isso que eu acho que já havia uns 5 litros no tanque + os 40 que eu coloquei = 45. Eu acho que a boia encosta no topo do tanque e o "espaço" que fica (diâmetro da bóia) é o responsável pelos 7 litros, dai o porque não consegui ler os 4 Ohms, que seria 42 Litros. Faz sentido?
Anexo 409244
http://ladapower.com/components/com_...f8a99e254a.jpg
Abcs,
Hugo -
04/05/2013, 17:30Younder

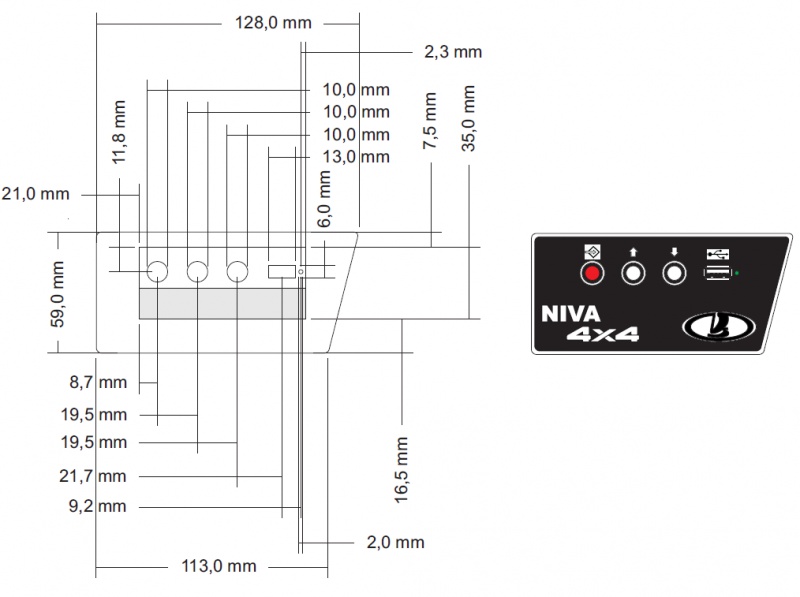

Tampa do cinzeiro pronta pra fabricar...
Anexo 409581
Hugo -
29/06/2013, 05:44Pablo.pinto2007
Muito legal o projeto e implementações... eu sou metido em eletrônica, mas não faria algo assim, devido exatamente essa questão de que muitas vezes os sistemas funcionam bem em bancada, quando vc embarca dá influência, seja em terra (neutro) ou como tá acontecendo aí de oscilar quando acelera, isso é porque o alternador está carregando o sistema e consequentemente a bateria!!! Vc teria que adotar um delay para que essas oscilações não influenciem nas leituras, principalmente de boia, temperatura, essas leituras mais estáticas, pois o RPM não dá né...
Abraços e boa sorte!
PAblo -
29/06/2013, 13:10YounderFala Pablo,Citação:
Postado originalmente por Pablo.pinto2007

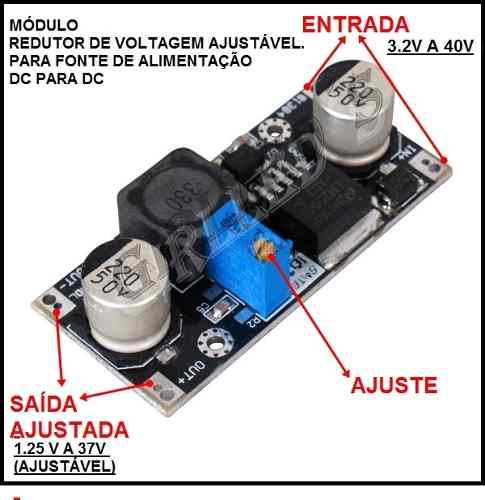

Realmente na hora da prática é necessário implantar uma série de filtros etc para estabilizar o sistema. Com relação a variação do alternador, isso eu consegui resolver com um conversor DC-DC (foto anexa) estabilizando assim a referência de todos os sinais analógicos em 10Vdc. Já os sinais digitais (Ex. RPM) não tive problema algum e está funcionando muito bem... lembrando que no caso todos esses sinais passam por acoplador óptico para isolar qualquer interferência do motor.
AbcsAnexo 419610
