Projeto de Computador de Bordo para Niva com PIC!

Yonder,

Estou acompanhando este projeto e voçê está de Parabéns pela iniciativa e pelo empenho em melhorar nossas viaturas. Mantenha-me informado dos progressos deste projeto.

Cristiano

Cristiano,

Obrigado pelo apoio e creio que em algumas semanas estarei postando novas fotos e videos... o protótipo está em teste na minha viatura... no momento estou aguardando a fabricação do suporte do display e da nova caixa do cinzeiro (foto nos posts anteriores) aonde vai o módulo com os botões.

Abcs
Hugo

Opa! eu to acompanhando aqui...tem idéia de quanto vai ficar de custo no final?

Citação:

---

Postado originalmente por giovanefortuna

Opa! eu to acompanhando aqui...tem idéia de quanto vai ficar de custo no final?

---

Giovane,

Se for para Niva abaixo de 95 creio que não passa de uns 300 reais (Módulo + Display + Suporte Display + Caixa do Cinzeiro)... fora os sensores... lembrando que isso é só uma estimativa e que vou poder passar um número melhor somente quando concluir 100% todos os testes... como é um projeto a princípio para uso na minha viatura não estou focando muito valores no momento... e sim confiabilidade e precisão das informações...

Abcs,
Hugo

Foto do protótipo instalado (Atualmente em Testes no Galinha Réia)

O Suporte do display (em fabricação) irá ficar alocado nesta região do painél.

Abcs
Hugo

Anexo 421260

Younder, e demais amigos que querem esta maravilha.

Bacana este projeto acompanho e aprovo! Já pensaram nossas viaturas com este computador de bordo, vai dar show em muito carro por ai!

Aos camaradas que estão acompanhando o projeto do computador de bordo:

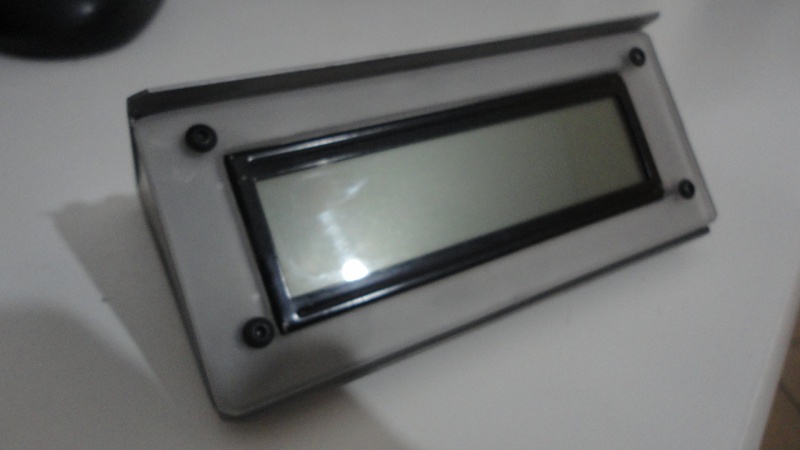

1- Primeiro Protótipo do Suporte do Display LCD (Feito em chapa de 1mm de Inox e acabamento de policarbonato fosco)
2- Tampa do Cinzeiro Preta, a mais votada na enquete lá no Lada Fans (Facebook) (em construção, coming soon!)
3- Telas e Funções da versão atual com base também na última enquete que fiz no Lada Fans (compilei as opiniões e sugestões dos camaradas e esse é o resultado)

Anexo 422451Anexo 422452Anexo 422453Anexo 422454Anexo 422455Anexo 422456

Hugo

Pessoal... hoje fiz os testes de corrente do alternador e tensão da bateria no computador de bordo...foi bem interessante ver a viatura ligada com os valores sendo mostrados no computador de bordo pois consegui visualizar como ambos estão se comportando, abaixo os resultados obtidos (em breve vou postar mais um vídeo com o funcionamento da versão atual)


1- Com todos os consumidores desligados (Originais do Niva):
@ 850 Rpm: Tensão Bateria: 13,5 V - Alternador: 8 Amperes
2- Com todos os consumidores Ligados (Originais do Niva):
@ 850 Rpm: Tensão Bateria: 12,8 V - Alternador: 21 Amperes
3- Com todos os consumidores Ligados (Originais do Niva):
@ 1500 Rpm: Tensão Bateria: 13,9 V - Alternador: 34 Amperes


Conclusão: O Galinha Réia em Rotação de Marcha Lenta (820 até 900Rpm) estará descarregando a bateria se com todos os consumidores ligados pois a tensão da bateria fica abaixo de 13V e, andando, (altas rotações) estará carregando normalmente.


No Galinha Réia com Alternador + Regulador original não existe o equilíbrio de carga aonde o consumo máximo esta ajustado com a capacidade mínima de geração do Alternador, no caso a rotação de Marcha Lenta.


Seria isso ineficiência do conjunto Alternador + Regulador original do Niva? Resta agora o teste em outro niva com alternador mais moderno...

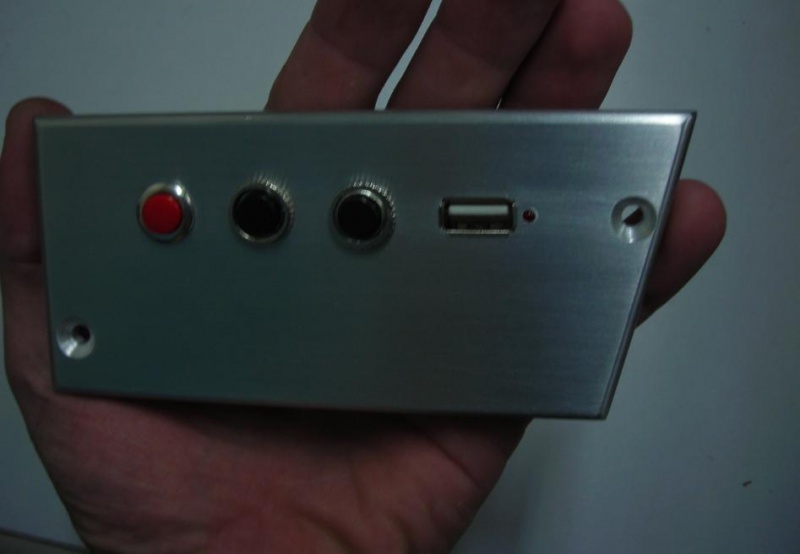

Primeiro protótipo da tampa do computador de bordo...
Detalhe no acabamento do botão: Modelo vermelho ficou melhor...
Material: Alumínio

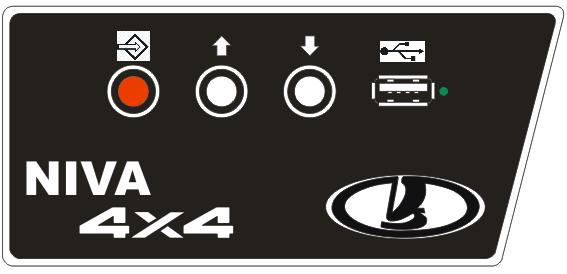

Próximo passo aplicar a arte....

Anexo 424417Anexo 424419Anexo 424418

cada vez mais Bacana Yonder

Muito bom!! Parabéns!

Quê botões são esses?
Pode passar o link da loja onde comprou?

Elias, obrigado e continuo na luta de concluir o projeto....

O Botão comprei nessa loja: Chave Push-Button NA Redonda DS316 Preto
