posição do jumelo

Citação:

---

Postado originalmente por vavarusso

O principal problema no seu caso é está longe do jeep!

---

Isso e verdade Vavarusso vem me atrapalhando muito ficar longe do jeep mas penso em trazer ele pra Sorocaba ja me aperta o coracao ele sempre ficou na Fazenda o q vou fazer com ele numa cidade desse tamanho vai acabar esquecido no fundo da garagem, la nao, quando estou la, so ando nele, so lembro da camionete no dia de vir embora pra Sorocaba

Se a medida do suporte fixo ao parafuso do jumelo no chassi(olhal) está conferindo com a do Elias ,então meu caro ,acho que é mesmo o feixe errado.

Citação:

---

Postado originalmente por Willian Del Piero Rocha

Se a medida do suporte fixo ao parafuso do jumelo no chassi(olhal) está conferindo com a do Elias ,então meu caro ,acho que é mesmo o feixe errado.

---

Tudo ta levando a crer que sim Willian mas como que eu faco pra medir esse feixe de molas vou ter q tirar o feixe do jeep e medir de olhal a olhal

Mede de olhal à olhal do feixe ,mesmo com ele montado e com o peso do jeep ,mas dá para ter uma noção com o dos companheiros que também estão montados, sei que o eixo atrapalha uma medição exata ,mas uma diferença de uns 2cm(20mm) ,não vai atrapalhar a comparação .Esse feixo seu parece estar com uns 10 cm à mais.

Citação:

---

Postado originalmente por Willian Del Piero Rocha

Mede de olhal à olhal do feixe ,mesmo com ele montado e com o peso do jeep ,mas dá para ter uma noção com o dos companheiros que também estão montados, sei que o eixo atrapalha uma medição exata ,mas uma diferença de uns 2cm(20mm) ,não vai atrapalhar a comparação .Esse feixo seu parece estar com uns 10 cm à mais.

---

Bom deixa ver se eu entendi pra num fazer merda, vou medir de olhal a olhal com uma fita metrica acompanhando a curvatura do feixe certo, ou vou medir de olhal a olhal em linha reta sem acompanhar a curvatura do feixe?

Pode medir dos dois jeitos ,só coloca qual foi a maneira que mediu para os outros fazerem o mesmo , ,como disse ,pode dar uma diferença pequena entre o que vc vai medir e a medida dos outros ,mas já vai dar para saber o que está acontecendo.

Pessoal,

Talvez esses catálogos os ajudem com as medidas.
Aproveita e tira as medidas do chassi para confirmar se está bem alinhado.

Dianteiro:
Chassi (furo a furo do montante): 93,7 cm
Feixe: (furo a furo do olhal): 100,8 cm

Traseiro:
Chassi (furo a furo do montante): 110,3 cm
Feixe: (furo a furo do olhal): 117 cm

Isso se minhas contas de geometria estiverem corretas.:?

[]'s

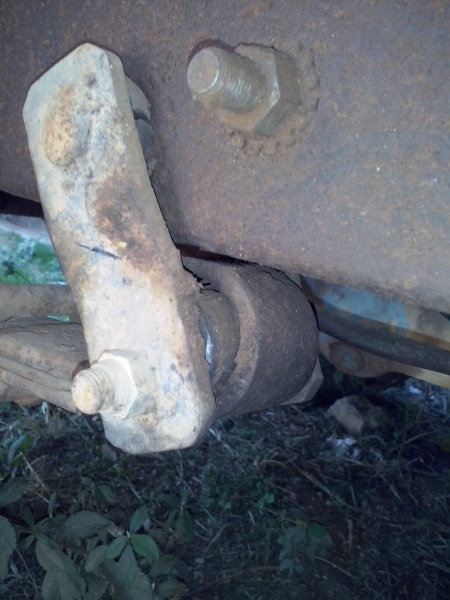

Zequinha, segunda-feira estive lá na oficina do mecânico do meu jeep, e fui olhar um jeep que tá parado lá há uns dias.

Reparei que a mola desse jeep está igual ao seu, praticamente encostado na longarina, então fiz umas fotos pra comparação.

Anexo 474007 Anexo 474008 Anexo 474009 Anexo 474010

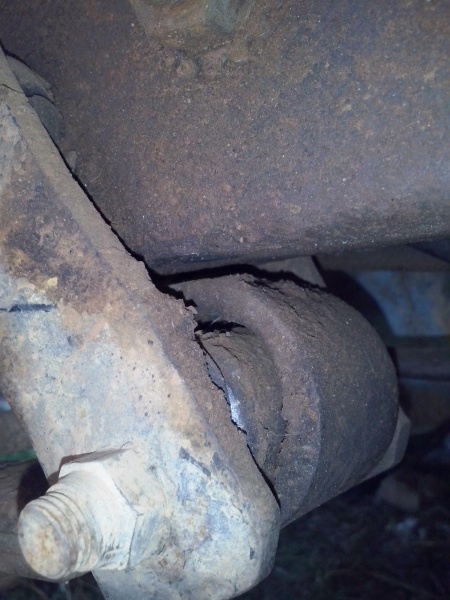

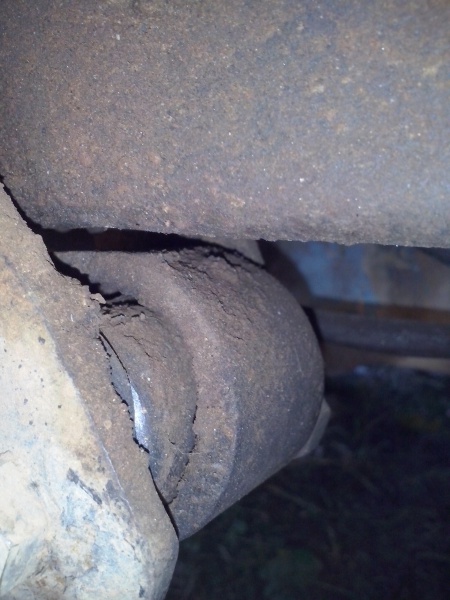

Percebe-se que as buchas já foram pra casa do chapéu. As duas. Suas buchas são novas? Atenção nesse ponto.
O que não dá pra ver é que o feixe de molas está quase reto.
O suporte fixo é original e está na posição original, por isso nem tirei fotos.
Esse jipe está com motor OHC.
O jumelo tem 7,5 cm de olhal a olhal, ou seja, igual ao seu.

Citação:

---

Postado originalmente por eliasFerreira

Zequinha, segunda-feira estive lá na oficina do mecânico do meu jeep, e fui olhar um jeep que tá parado lá há uns dias.

Reparei que a mola desse jeep está igual ao seu, praticamente encostado na longarina, então fiz umas fotos pra comparação.

Anexo 474007 Anexo 474008 Anexo 474009 Anexo 474010

Percebe-se que as buchas já foram pra casa do chapéu. As duas. Suas buchas são novas? Atenção nesse ponto.
O que não dá pra ver é que o feixe de molas está quase reto.
O suporte fixo é original e está na posição original, por isso nem tirei fotos.
Esse jipe está com motor OHC.
O jumelo tem 7,5 cm de olhal a olhal, ou seja, igual ao seu.

---

Elias esta identico ao do meu, so que o feixe do meu nao esta reto, ele esta curvado, as buchas do meu sao todas novas e de poliuretano, essa semana estou com uns problemas pessoais mas resolvendo os vou arrumar as medidas dos feixes pra podermos comparar abracos

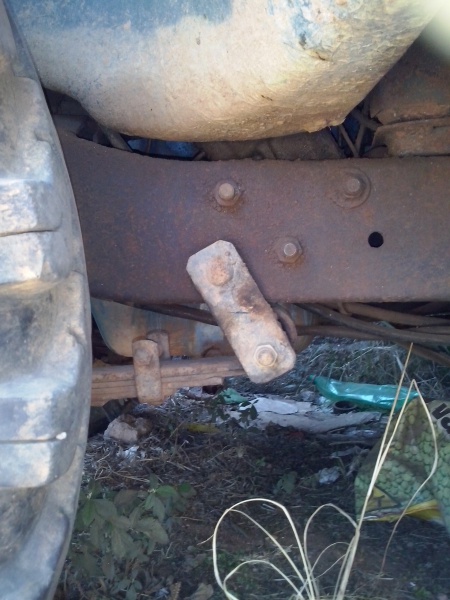

Anexo 474007

Engraçado q nessa foto o jumelo ta quase em 45º , ou seja se tivesse nos exatos 45º ele encostaria mais ainda no chassis :pensativo:
E isso com as molas retas, agora imagina com as molas arqueadas, o jumelo ia ficar na vertical.

Estranho.

Citação:

---

Postado originalmente por Ian Jeep

Anexo 474007

Engraçado q nessa foto o jumelo ta quase em 45º , ou seja se tivesse nos exatos 45º ele encostaria mais ainda no chassis :pensativo:
E isso com as molas retas, agora imagina com as molas arqueadas, o jumelo ia ficar na vertical.

Estranho.

---

O meu é um 1965, motor BF, o jumelo do feixe dianteiro fica com 78 graus, quase reto, as molas, medindo direto de um olhal ao outro está com exatamente 1m, com a trena passando por trás do amortecedor, e elas ficam arcadas. Já comprei o jeep assim, mas pela quantidade de molas que tem no feixe, ele deve ser original, se precisar eu coloco as fotos. Pois vou desmontar durante a semana para trocar as buchas.

Boa noite, Amigo Elias vou te aborrecer de novo,queria que vc medisse o feixe dianteiro de olhal a olhal e depois de olhal a olhal mas seguindo a curvatura do feixe pra mim tb saber o comprimento dele em curvatura se vc puder medir pra mim fico te devendo mais uma pra conta, sexta agora estou indo pra MG chegando la vou conferir com as medidas q vc me passar do feixe dependendo o que dar desmonto tudo de novo e levo na Jipebras pra eles trocarem pra mim desde ja obrigado e abraços
