Buggy 4x4 motor AP 2.0 Mi/Mpfi Caixa do Gol Redução kombi Suspensão Multilink

[vinijost]

Tweet

Boa Tarde Pessoal, estou então iniciando um tópico do buggy que estou fazendo com chassis ferro perfil de 100X40X20mm
Estou usando uma Parati para usar a parte dos pedais, tunel, suporte de direção, parabrisa, bem como o painel.

Futuramente penso em fazer 4x4. Colocar mais um diferencial de gol na frente de ponta cabeça, mais duas reduções e interligar os pinhões, com um sistema de engate e desengate.

A suspensão vou fazer na frente e atraz um multilink. na frente eu vou usar a que eu usava na gaiola, só diminuindo o comprimento, e atraz vou fazer tudo nova. com as buchas da balança trazeira do opala.

Alguem tem alguma sugestão de outra bucha que fique bom?


Pensei em fazer IRS atraz igual aqueles bajas americanos, mais acho que vai pular..

Então vou fazer com multilink, e com a amortecedores dianteiros do gol e mola dianteira do chevette.

Na frente vou usar os amortecedores dianteiros do gol também e molas trazeiras do gol.

Os amortecedores estou estudando ainda.
De repente coloque os da chevi que tem bastante curso.

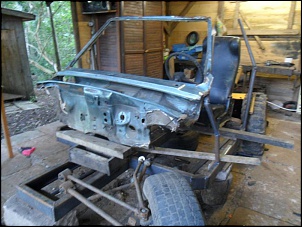

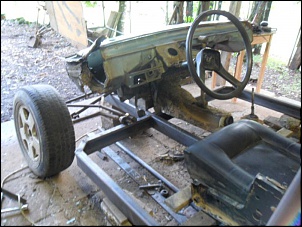

Segue fotos do andamento,

Abraços,

[veneno]

Bah! E aí Vini, se lembra das minhas bandejas?? Pois é não aguantaram, torceram, foi só usar um pouco mais de motor no mato que não estava muito embarrado e deu pau!!! Só senti que ela abaixou a traseira e não subiu mais achei que tinha sido as molas qdo olhei as bandejas estavam TORCIDAS.

As buchas de Opala que usei, terei que trocar tb. farei buchas de tecnil com núcleo em bronze e engraxadeira. As de Opala ficam muito bambas no meu sistema.

[vinijost]

hehehe.. Acontece quando se testa "maneiras" novas.. hehehe

vou fazer um desenho no paint mesmo pra mostrar como quero fazer a susp trazeiraa..

Valeu!

[vinijost]

Segue anexo desenho que fiz no paint para demonstrar como será feita a suspensão traseira.

Alguem sabe exatamente qual a diferença de comprimento(angulo) da parte superior do telefone da roda para a parte inferior?

como mostro na imagem de traz.

para que a roda não varie a cambagem.

Abraços,

vinicius

[cesarferreira]

Olha aí Vini! Um tópico só para teu buggy, isso é muito bom.

Gostei da suspenção, mas a parceria tem razão as buchas do opala não aguentam, eu troquei pelas do carretel da colheitadeira Case, nunca mais tive problemas, são bem baratas e se precisares posso comprar e te enviar, é so falar!!
Vou colocar as fotos da dianteira da máquina lá no tópico da Maquina Blue.
Abraço
Cesar

[vinijost]

Beleza cesar. essas buchas da colheitadeira você comprou aonde?

gostou do chassis? está ficando legal.. vou usar o quadro do vidro da parati e pontear ele no tubo e fazer o acabamento.

esse barra chata que voce usou como santo antônio é de que medida e espessura?

fica show com essa multilink.. um amigo meu fez um uma gaiola com motor de moto e caixa de monza e fico filé.. bem interessante o funcionamento. a pergunta é ainda.. será que vai pular com essa suspensão? acho que não pois vai ter o apoio dos braços que vem de dentro para a roda.

Abraços,

[cesarferreira]

Em casas de máquinas agricolas, representante Case! é fácil.
Tá ficando beleza o projeto, o perfil do Santo Antônio 1 e 1/2 por 6 polegadas, comprei num ferro velho.
Abç
Cesar

[vinijost]

uhm.. vou fazer com tubo de 1 1/4 igual ao resto mesmo.. estou fazendo as corvas com vários cortes e dpois soldando tudo.. é ruim mais é a unica maneira. como ficou o seu cofre da frente cezar? tá me devendo as fotos do interior do capô dianteiro.. hehehe

quero umas fotos do interior dos paralamas dianteiros. estou em duvida de como fazer o acabamento neste região.

E outra dúvida. como é atraz dos bancos? tem uma chapa? e vem algum reforço do santo antonio para o chassi ali?

Abraços,

vinicius

[miguéh]

galera eu estava pensando numa suspensao traseira tipo irs mas usando mola espiral tipo e a parte da torre do gol com o cubo e td fiz um desenho pra vcs terem uma ideia fico meio tosco má faze oq num tenho mto tempo

[vinijost]

dá para fazer sim miguéh e fica bom. é uma IRS sem facão. e sim com uma balança reforçada. imagina fazer assim e usar a mola separada do amortecedor igual o cesar da maquina blue fez.. usou o amortecedor da chevi acho eu. e fico com um curso muuuito bom.

Abraços.

[veneno]

galera eu estava pensando numa suspensao traseira tipo irs mas usando mola espiral tipo e a parte da torre do gol com o cubo e td fiz um desenho pra vcs terem uma ideia fico meio tosco má faze oq num tenho mto tempo

Beleza!!! mas se colocar redução aí, vai pular.....

[kassiorozin]

O gostoso é ir quicando mesmo rsrsrsrsr brincadeiras a parte...

o projeto ta show vinijost... estou acompanhando...parabéns
