Cj5 1973 amarelo - Quindim

Logo na mesa começamos a desparafusar tudo para tentar verificar o que havia acontecido.

De cara um susto...uma limalha habitava o fundo da reduzida.
Anexo 112880

Retirando o focinho das alavancas.
Anexo 112881

Dentro podia se ver uma borra de limalha cobrindo as engrenagns...vixe
Anexo 112882

Nota o focinho não sai se não tirar as porcas que seguram as bolinhas e as molas.
Antes de tentar, engate a 4x4 e a reduzida, pois dentro existe uma certa travinha que evita que elas sejam acionadas sem querer, e que também impossibilita que as alavancas sejam removidas. E não perca a messma.

Paradinha para ler o manual...kkk
Anexo 112883

Removendo as molas e bolinhas com as alavancas na posição d3e 4x4 e reduzida.
Anexo 112884

Quindim meu amigo, quero só ver as cenas dos próximos capítulos!!
Como diria alguns conhecidos "Tinha que ser willys mesmo!"
Abraços e continue assim botando a mão na massa que a gente vai aprendendo alguma coisa com você.

NUssa...há mó tempãoo não posto nada aqui, vou começar a atualizar com datas e fatos hoje mesmo...hehehe

Somente complementando, a reduzida estava com algumas engrenagens com dentes quebrados, resultado do pino chorão frouxo as engrenagens se moviam e travavam entre os dentes o que ocasuionou quebra de dentes e logo após troca com rolamentagem do carretel.

Citação:

---

Postado originalmente por Milton Quindim

Somente complementando, a reduzida estava com algumas engrenagens com dentes quebrados, resultado do pino chorão frouxo as engrenagens se moviam e travavam entre os dentes o que ocasuionou quebra de dentes e logo após troca com rolamentagem do carretel.

---

É... mas isso foi em março! Estamos em outubro, vc chegou a ligar o Quindim nesse meio tempo? Deve ter apodrecido o bloco já 1000tão! Huahuahuahuahua...

Em março também tive a péssima experiência de trocar os rolamentos do munhão e no lugar "tentar" colocar os famosos mancais . Resultado. Perdi tempo, dinheiiro e saúde, fiquei acordado até de manhazinha, fiz um amigo ficar comigo pois tinha me emprestado a oficina para trabalhar e ainda ganhei uns cabelos brancos. Passei muita raiva quando descobri que as porcarias que são vendidas são de dimensões diferentes dos rolamentos não adaptam como prometido. Uma porqueira.
Ainda no final de março tivemos um pequeno probleminha com o diferencial.
Os rolamentos sumiram, alguem roubou eles do local e acabei com o pinhão solto e quase quebrando tudo dentro da caixa satélite. Ainda bem que amigos e eu fizemos uma imediata desmontagem com direito a churras e tudo para poder chegar em casa numa boa.
Mais um amigão ajudando e eu troquei os rolamentos do diferencial, e "JAQUE" desmontei o diferencial aproveitamos para trocar tbm os calços da carroceria que estavam para lá de ruins pois eu tinha usado coxins de mesa vibratória e eles acabaram se despedaçando e fiquei preso somente em dois o que me salvou e me levou a mudar de material que postarei a seguir.

Nem me fale Cacá. Sabe que o vicio do jipe é terrivel fiquei uma semaninha inteira sem jipe e quase fiquei maluco.
Até dona Romina meteu a mão na massa sozinha enquanto eu viajava para montar o jipe. Quando eu cheguei de viagem fiquei pasmo em ver o jipe rodando com tudo montadinho...elatá melhor que muito marmanjo por ai...kkk

Vamos aos fatos, sábado iriamos trilhar, então como eu estava com o munhão da roda direita solto porque um dos rolamentos tinha se desfeito, resolvi trocar. Tinha comprado os mancais já há um bom tempo para a troca mas sem tepo e sem vontade acabei deixando para depois. Nesta sexta -feira antes da trilha eu resolvi que era hora da troca e pedi emprestado o local numa ificina para efetuar a troca.
O Doglair, meu amigo e parceiro de trilha me deu uma ajuda e ficamos fazendo o trabalho até de manhazinha pois acabou dando mais trabalho do que esperávamos.

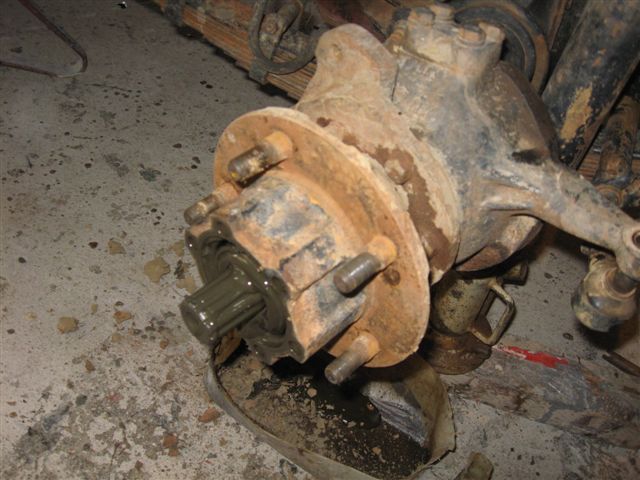

O Munhão com defeito
Anexo 138546

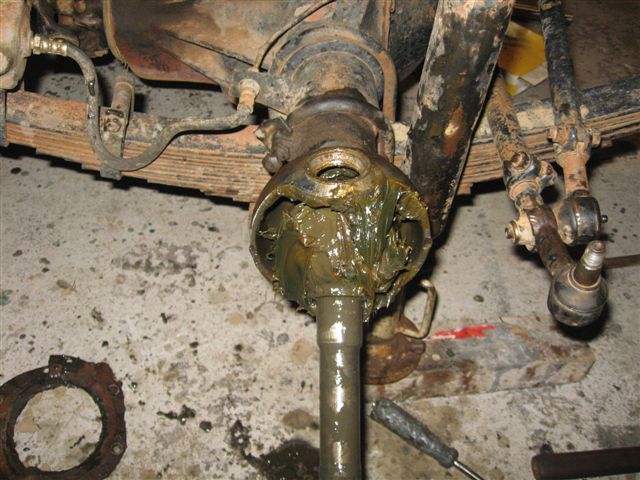

Desmontado, até que tinha graxa, mas nada de rolamentos.
Anexo 138547

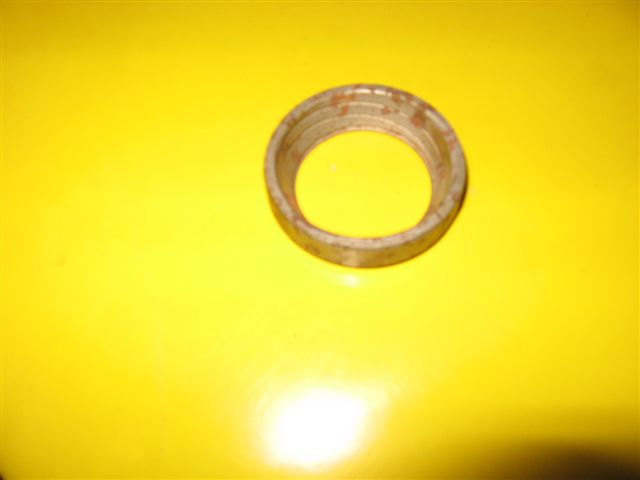

Fotinha da casa do mancal...achei meio enferrujada mas como veio assim cri que fosse normal.
Anexo 138548

Interessante, as dimensões são tão diferentes que se nota a olho nu, mas para quem acha que está tendo uma ilusão de ótica e não faz ideia que possa estar vendo corretamente, pois acredita piamente que comprou a coisa certa, acaba teimando, como eu, e tentando colocar o que acaba numa grande cagada.
Anexo 138549

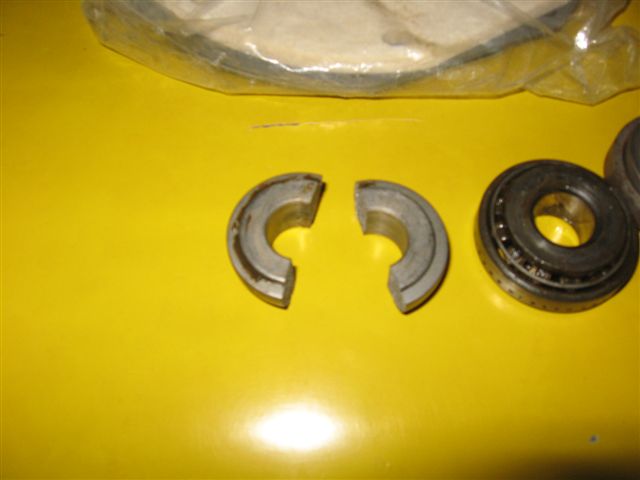

A cagada...quebra do mancal e quase quebrado munhão pois acabei forçando no aperto por pura incredibilidade. Não queria acreditar que aquela maldita pecinha iria me fazer ficar mais um final de semana sem trilhar.
Anexo 138550

Foi bom para aprender várias coisas.
Primeiro, adaptação para substituir e economizar é a pior viagem.
Segundo, nunca confie em vendedor de peças adaptadas.
Terceiro, nunca deixe para fazer as coisas na última hora que possa acabar com seu final de semana.
Quarto, sempre ter a mão o telefone de alguns amigos que fazem de tudo para vc a qualquer hora.
Quinto, nunca desisitir de ir na trilha mesmo quando tudo conspira para te fazer desisitir.(se bem que as vezes parece um aviso divino...kkk).:mrgreen:

Com a porcaria do mancal quebrado e já de acbeça mais quente que palito de fósforo, resolvi apelar, e como era uma sexta feira de madrugada imaginei que teria um dos meus amigos acordao ainda em algum boteco por ai, mandei uma mensagem em massa e logo um deles respondeu dizendo que estaria ali na ioficina loguinho e o melhor ainda com os rolamentos do munhão.
Realmente o amigo Wilson Borboleta Filha apareceu com um diferencial dianteiro inteirinho para eu desmontar e ver se dava para aproveitar os rolamentos.
Desmontei e os rolamentos estavam melhores do que quando novos pois estavam envoltos numa borra dura de graxa velha e depois de lavados apareceram sem nenhuma marquinha e todos montadinhos e sem folga.

Conjuntos, novos e enferujados dos mancais e velhos e melhores dos rolamentos usados e lavados, marca Timkem.
Anexo 138552

Rolamento colocado como deveria ficar os mancais.
Anexo 138554

Mancal colocado parecendo um cogumelo.
Anexo 138553

Trabalho quase largado assim mesmo de raiva.
Anexo 138555

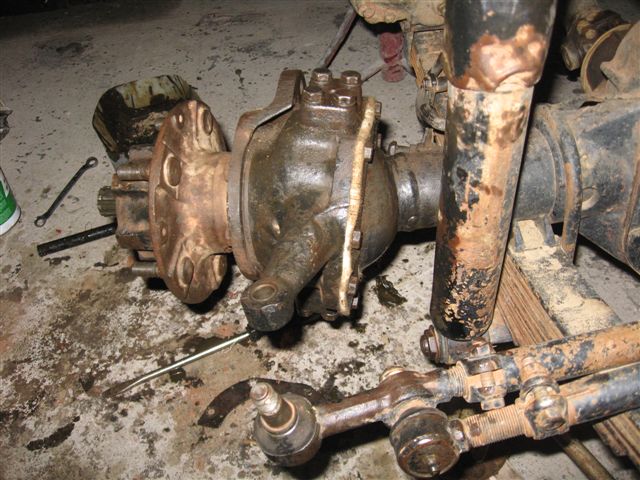

Trabalho terminado depois do salvamento e do apoio dos amigos.
Anexo 138556

Sem amigos o homem não é nada e sem jipe também...kkk

Jipe consertado, (por enquanto) fomos a trilha do sábado, lugar bem tosco cheio de lama e com muito enrosco, durante a trilha senti e ouvi muitos estalos embaixo do jipe, mas como era um pantano bem grudento achei que entre a lama poderiam haver pedras o que podria estar batendo no chassi e causando aquele efeito sonoro...ledo engano, era o que restava dos rolamentos do pinhão do diferencial traseir indo pro espaço...nem cheguei a completar a trilha travou tudo...uma encrenca dauelas, andei arrastado até a casa de um dos trilheiros onde acendemos uma fogueira e queimamos uns filés e uma linguiças enquanto faziamos um rodízio para desmontagem do diferencial para poder pelo memos chegar em casa tipo corsa, somente com a tração dianteira.

Começando com uma bela lavada para tirar o lodo e o mato, abrimos a tampa e para nossa surpresa não tinha óleo dentro e sim lama bem acinzentada.
Enquanto lavava-se de um lado, colocava-se carvão na churrasqueira do outro, tudo numa boa esperando que acontecesse o melhor, ficar noite adentro desmontando o jipe ...de novo...kkk


Lavando tudo...cada cascão de barro que existia ai ...parece que o dono nunca lavou...kkk
Anexo 138559

Combustível na churrasqueira...
Anexo 138560

Aberto e lavado...sem lama agora.
Anexo 138561

De outro lado, até tinha freio de mão ainda...olha os cabos ali...ehhe
Anexo 138562

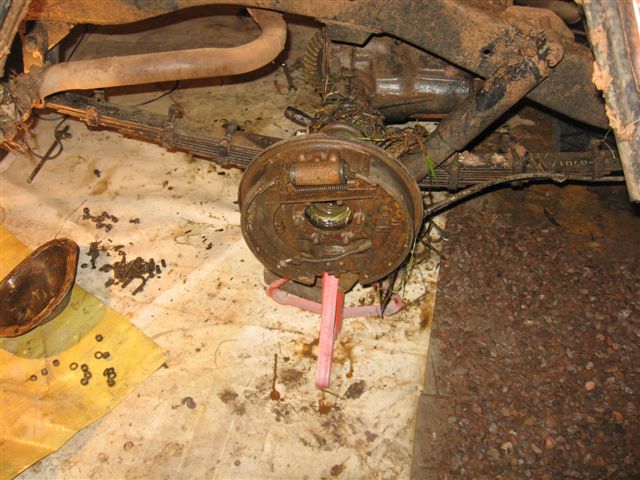

Tirando a ponta de eixo. Quanto barro...será que barro vermelho mancha??
Anexo 138564

Não sabia que ra tão complicado qaundo quebrava um rolamento do pinhão, ele quase cai para dentro ocasionando um enrosco brabo entre ele e a coroa do diferencial, deve-se desmontar tudo apenas para poder andar como jipe sem destruir o resto, por isso futuramente entra nos planos os eixos flutuantes pro quindim...eita dindin não tem fim.

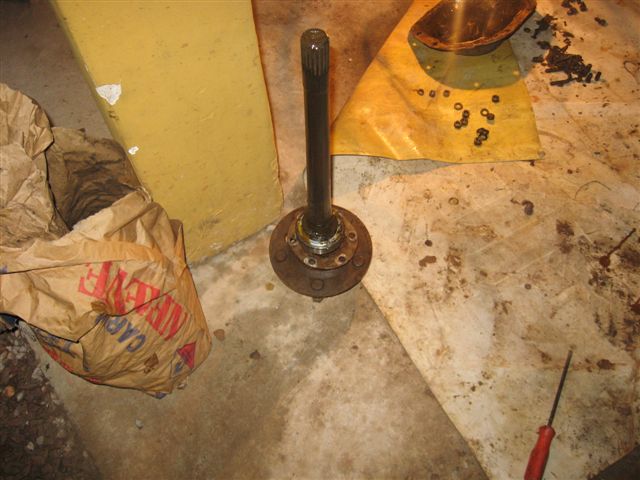

Ponta de eixo tipo prato, parafusaiada para soltar e pancadas para tirar...
Anexo 138566

Agora do outro lado, mais dificil pois é o maior.
Anexo 138567

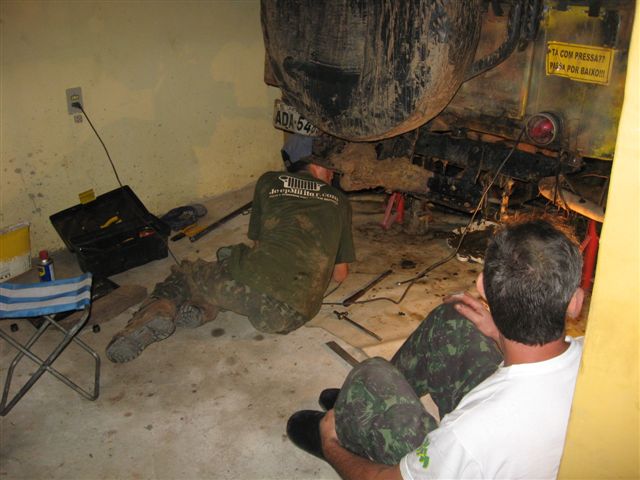

Comissão analisadora de maneriras de desmontagem...kkkum trabalha os outros 4 dão palpite.
Anexo 138568

O cara que trabalha...Renatoy
Anexo 138569

Ele segurando o pinhão para destravar a porca para poder remover o bicho dali.
Anexo 138570

Vixe, quando se quebra um rolamento deste tipo tem de retirar o pinhão de dentro para ele não ficar quebrando os dentes todos, mas para isso devemos remover a cx satélite com a coroa.
CURIOSIDADE IMPORTANTE :Os mancais dos diferenciais são adaptadoos por um torneiro na fábrica e recebem a numeração do eixo e do lado correto, não devem ser invertidos de local e nem devem ser virados ao contraio na posição, se estes mesmos mancais se perderem ou mesmo se quebrarem seu eixo estará condenado a menos que vc conheça um outro cara que manje de fazer esta adaptação precisa de outro mancal, então cuide muito bwem de seu mancal.
