Niva ODIN suspensão troller, dana 44 pneus 33" 2.10 m de altura

[Marvin_CPS]

Tweet

A blz... Bom saber!

To com uns planos de alterar o sistema do amortecedor dianteiro (de pino para olhal) do meu samuca - tenho suspensão 2link+panhard na dianteira, e pensei em usar um suporte parafusado no chassis, uma vez que não tenho maquina de solda em casa!

Penso que se os o subchassis esta parafusado na longarina e aguentando o tranco do Odin, não vejo pq o suporte de amortecedor parafusado no chassis tb não aguentaria! Correto?!

Abs,

[Rodrigo ODIN4X4]

A blz... Bom saber!

To com uns planos de alterar o sistema do amortecedor dianteiro (de pino para olhal) do meu samuca - tenho suspensão 2link+panhard na dianteira, e pensei em usar um suporte parafusado no chassis, uma vez que não tenho maquina de solda em casa!

Penso que se os o subchassis esta parafusado na longarina e aguentando o tranco do Odin, não vejo pq o suporte de amortecedor parafusado no chassis tb não aguentaria! Correto?!

Abs,

Marvin, são esforços diferentes, no caso do sub-chassi ele sofre esforço longitudinal, ou seja ele é empurrado e puxado para frente e para traz.

No caso do suporte de amortecedor, ele sofrerá o esforço em forma de alavanca e isso pode vir a causar trincas em seu chassi.
Alguns jipes como o Defender tem os suportes parafusados, mas o local é preparado para o esforço.
Se vc for colocar olhal e o original for pino, fica mais fácil vc fazer uma peça que basicamente é um "U" feito em barra chata de 1" 1/4" x 1/4" e prende-la com parafusos onde era preso o amortecedor "pino" e nela fixar o olhal, na foto é a peça 3

[Marvin_CPS]

Entendi, Rodrigo.

Pelo esforço sofrido melhor fazer com solda então!

No meu caso, até pensei em fazer uma peça como vcs mostrou, mas o curso do amortecedor ficaria menor que o já usado!


Vou partir para desenvolver uma peça soldada msm!
Valeus a explicação!

[Murilodestroi_MD]

Pessoal,

Eu comprei o kit do Rodrigo para instalar na minha band. Tô só esperando chegar. A receita será molas de troller e amortecedores dupla ação cofap da ranger.
Postarei lá no tópico das bandeirantes fotos e resultados. Quem quiser saber mais é só acompanhar.
abçs.

Demelo tudo blz
e sua band como está?
a suspensão odin como ficou??
abraço

[DeMelo]

Demelo tudo blz
e sua band como está?
a suspensão odin como ficou??
abraço

Murilo (também me chamo Murilo),
Criei este tópico aqui sobre a adaptação:
http://www.4x4brasil.com.br/forum/fr...rd-2links.html (BAND - suspa mola helicoidal + barra panhard + 2links)

Mas já adianto que ficou muito bom, para o meu uso (estradeiro e estradas de chão) e provavelmente ficaria bom para trilhas, com outras configurações. Essa suspa permite inúmeras regulagens e é mais confortável que os feixes. Há quem ame, há quem odeie.
O Rodrigo é de confiança e responde pelo que faz, então, caso decida pelo kit dele, pode ficar tranquilo, lembrando que toda adaptação requer ajustes, até mesmo em um kit.
abçs

[emschas]

Marvin não é essa bucha não o nome dela é bucha do tensor da suspensão F4000 e F350 cod. C7TA.3B203-A.

O diâmetro do parafuso (link) é de 22 mm e o do furo do alojamento é de 34 mm

Oi Rodrigo! Tudo bem?
Fiquei com uma dúvida na bucha que você indicou para o Marvin. Esta com código C7TA.3B203-A é a que é usada no ponto A ou no ponto B indicados na foto abaixo? Estava precisando desta do ponto A, pretendo utilizá-la na gaiola que estou projetando.

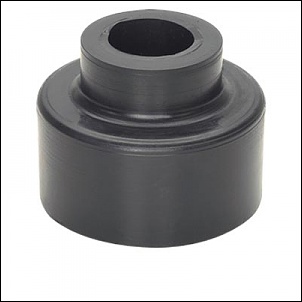

Pesquisei na internet e encontrei para este código a bucha abaixo. É esta mesmo?



Abraços e obrigado!

[Marvin_CPS]

Emschas,
Esta bucha seria do ponto A, pelo que me lembro na epoca que conversei com o Rodrigo.

Mas ele tb poderia enviar a indicação da bucha que usa no ponto B... rs.s!

Abs,

[emschas]

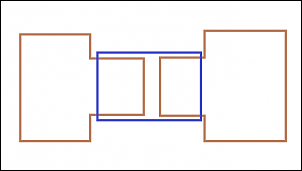

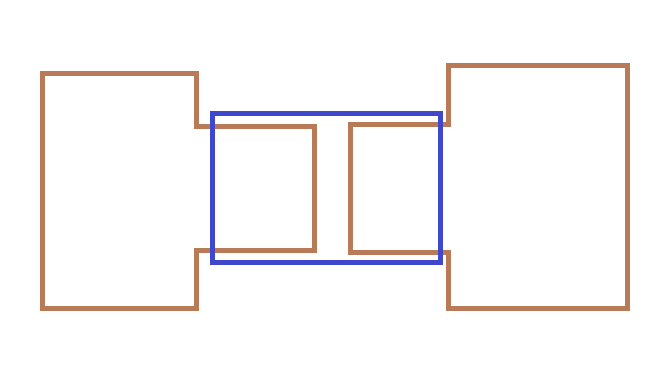

Então usaria duas buchas desta em cada ponto de fixação conforme desenho abaixo. Correto?

[Rodrigo ODIN4X4]

Então usaria duas buchas desta em cada ponto de fixação conforme desenho abaixo. Correto?

correto, são duas buchas, as outras são as mesmas do trolha, que na realidade são os coxins da cabine do caminhão vw, não tenho o cod de referência aqui comigo, procure comprar as buchas da marca borflex ou suporte rei que são de qualidade e facilmente encontradas e custam na faixa de 35 contos cada

[emschas]

correto, são duas buchas, as outras são as mesmas do trolha, que na realidade são os coxins da cabine do caminhão vw, não tenho o cod de referência aqui comigo, procure comprar as buchas da marca borflex ou suporte rei que são de qualidade e facilmente encontradas e custam na faixa de 35 contos cada

Rodrigo, muito obrigado pelas valiosas dicas.

Uma outra duvida que tenho eh quanto a direcao. Como esta suspensao tem um grande curso como fica a conexao da coluna com a caixa da direcao?

[Rodrigo ODIN4X4]

Rodrigo, muito obrigado pelas valiosas dicas.

Uma outra duvida que tenho eh quanto a direcao. Como esta suspensao tem um grande curso como fica a conexao da coluna com a caixa da direcao?

Enschas ela fica como no jeep com caixa de direção de opala, uma barra transversal que liga o pitimam ao munhão do lado oposto, se usar ball joits fica melhor

[Marvin_CPS]

Rodrigo,
O coxim que vc menciona seria esse aqui:

COXIM DIANTEIRO DA ARTICULAÇÃO DA CABINE CAMINHÃO VW ou FORD | ANCHIETA PEÇAS
