O vss da ranger só funciona se eu desligar e religar o carro em movimento .

LeandroFC. Vou tirar um tempinho esses dias e entrar de cabeça nesse negócio seguindo essa dica. Valeu. Depois posto resultado e possíveis fotos.

Desconfio do painel...

Herman - já fiz o teste do painel... ok.

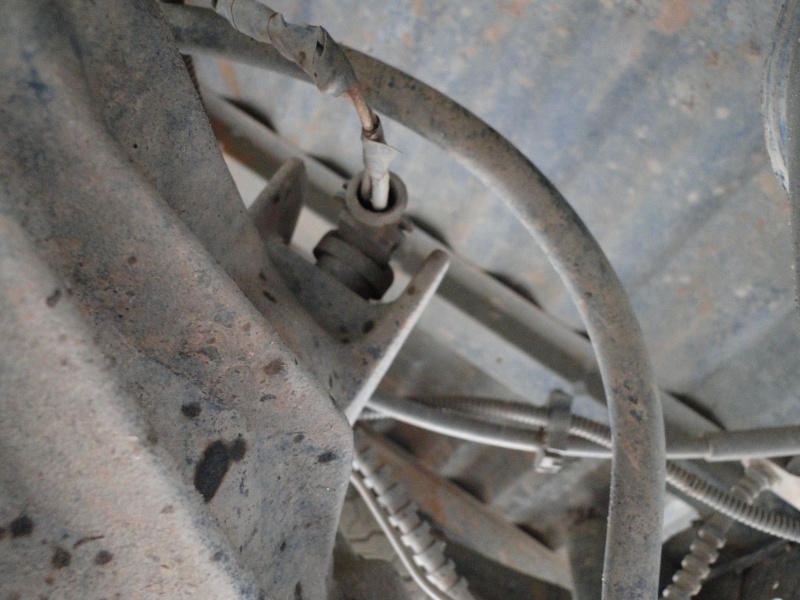

Esses dias tirei um tempinho e recomecei a procurar dessa "perna de cobra". Como um colega aqui do fórum sugeriu, segui os (dois) fios do velocímetro - começando no diferencial traseiro. Um vai para o módulo GEM e o outro para o painel. Não encontrei a pecinha indicada pelo colega. Fiz o teste de continuidade e deu ok.
Segue fotos.
Anexo 508705Anexo 508706Anexo 508707Anexo 508708

Olá, pessoal. Enqto seguia os fios do sensor de velocidade - vi um pequeno detalhe no "freio de mão" da minha vtr (segue foto). Alguém sabe o que esse botão liga e desliga? Qdo solto o "travão", percebi (hoje) que o mesmo não chega a acionar tal botãozinho.
Anexo 508709

Citação:

---

Postado originalmente por Fredd

Olá, pessoal. Enqto seguia os fios do sensor de velocidade - vi um pequeno detalhe no "freio de mão" da minha vtr (segue foto). Alguém sabe o que esse botão liga e desliga? Qdo solto o "travão", percebi (hoje) que o mesmo não chega a acionar tal botãozinho.
Anexo 508709

---

Fredd, esse é o interruptor da luz no painel do freio de estacionamento. Ele só é acionado quando o travão esta solto, se não tiver acionando ta desregulado ou com defeito. A luz no painel acende normalmente?

JRoberto - eu nunca havia percebido esse detalhe. Não acende nada no painel. Vou procurar fotos para ver onde fica essa "luz". Obg.

Alguém sabe qual é o fusível ou se existe um - da luz de travão da ranger 2005/2006? Já procurei num manual que tenho e aqui no fórum e não encontrei. Ontem retirei o botão que fica no travão e medi sua continuidade. Não entendi muito bem: ele acusa continuidade qdo o pedal não está acionado. Qdo aciona o pedal o msm corta a continuidade (não seria o contrário?)
Alguém falou que se a central não identifica que o travão foi liberado - naturalmente não saberá que a vtr está em movimento, logo, não marcará a velocidade...

Fredd, testei aqui e é o seguinte:
Com o travão acionado tem continuidade logo a luz no painel (O) tem que estar acesa.
Com o travão solto não tem continuidade logo a luz no painel (O) vai estar apagada.

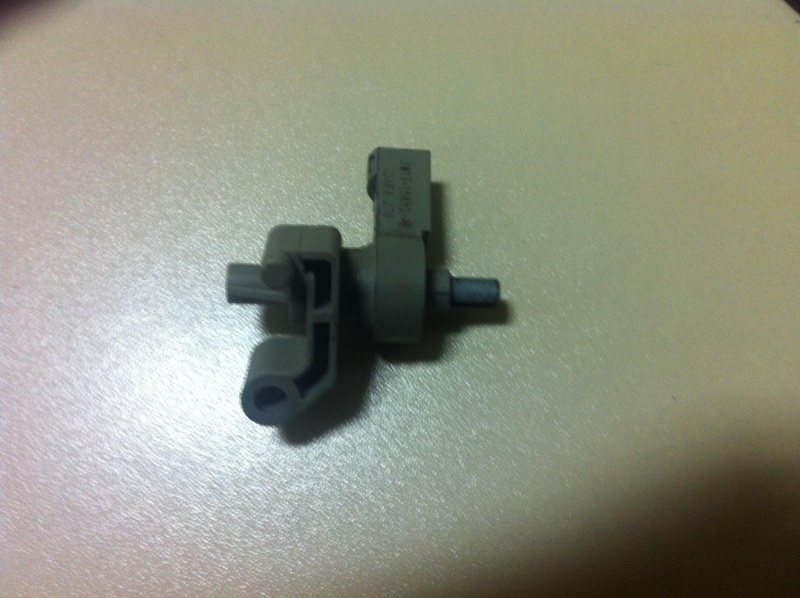

Não confundir travão acionado com o botão do interruptor acionado. Esse interruptor é NF (normal fechado). Na situação da foto abaixo o travão estaria acionado e a luz acesa.

Anexo 509055

Quanto ao fusível, os do painel de instrumentos, acho, que sempre estão relacionados com outros componentes como, farol alto e sistema de áudio, se esses estiverem funcionando então estão funcionando.

A luz (O) do freio de acionamento está acendendo?

Isso do sistema identificar o acionamento do travão eu desconheço, mas é interessante.

Obg JRoberto! A luz de freio de estacionamento não acende.

E o interruptor tá funcionando corretamente?

O interruptor está ok. Hj eu fiz um jumper nos fios que vão ao interruptor, mas nada acendeu. OBS: existe corrente nos fios.
