Suporte de Estepe do Chico Bicalho - Medidas e Fotos

[MarcioNatal]

Tweet

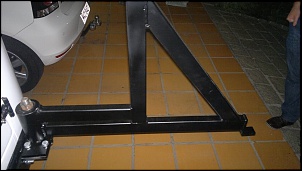

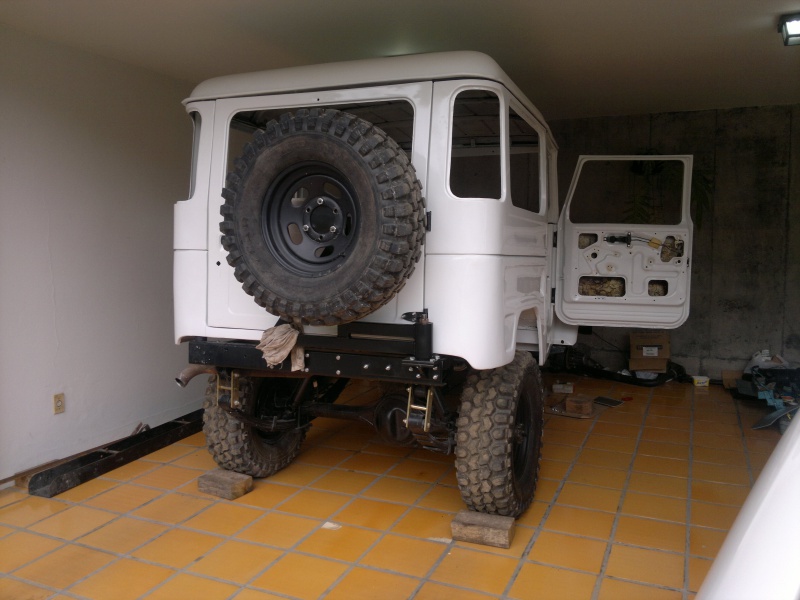

Segue o suporte que eu fiz.
Só falta alguns ajustes e fabricar o suporte da parte móvel..
Segui o suporte do Chico com um pivô com rolamentos.



Não reparem na posição da lanterna e nem como ela foi presa, foi provisório.

Parabéns, ficou muito bacana!!

Teria como colocar algumas fotos mostrando ele aberto para vermos a parte traseira?

É impressão minha ou optou por usar duas barras longitudinais mais delgadas na base ao invés de uma só mais robusta?

Fband, saberia nos dizer qual foi o rolamento usado, e onde ele é aplicado originalmente?

Rapaz, é muita pergunta de uma vez só!! Um abraço e obrigado.

Márcio Humberto

[Fband]

Valeu Marcio,

Vou tirar as fotos hoje a noite e amanha eu posto aqui..
Sobre os rolamentos não sei dizer, mas amanha coloco as medidas deles.

Abs

[MarcioNatal]

Valeu Marcio,

Vou tirar as fotos hoje a noite e amanha eu posto aqui..
Sobre os rolamentos não sei dizer, mas amanha coloco as medidas deles.

Abs

Valeu! Ficamos aqui no aguardo.... ficou legal mesmo!!

Abs.

MH

[hercilio.neto]

Fabio,
Também fiquei com algumas dúvidas:
- Como fez e como prendeu a base do pivô?
- Pretende colocar a lanterna presa diretamente no chassi?
- Ficou bem firme, não chacoalha?
Parabéns pelo trabalho, ficou de primeira.

Estou reunindo informações (e um pouco de coragem $$$$) para começar o meu projeto.

[Carlo Pecca]

Chico, parabéns pela iniciativa, explanação e detalhes, ficou MUITO BOM!!!
Agora é só começar os trabalhos . . .
Grd Abraço

[Francisco Bicalho]

Chico, parabéns pela iniciativa, explanação e detalhes, ficou MUITO BOM!!!
Agora é só começar os trabalhos . . .
Grd Abraço

De nada Carlo, isso foi só uma tentativa de compartilhar informação que amealhei na internet. Espero que todos possam ajustar o conceito para que cada suporte fique ideal para a necessidade e uso de cada um. Mais uma vez, se puder ajudar com
alguma informação adicional, estarei às órdens.

abraço;
Chico

[PP5GAS]

Como era de esperar, o suporte da minha trincou a lataria.
Preciso urgente modificar o sistema e agora encontrei o caminho das pedras, ou melhor do Francisco. Vou ter de copiar hehehe.

Fábio
Pelo, que pude observar o suporte que vc fez tem as dimensões que gostaria para a minha Band, inclusive as duas barras.
Poderia passar as medidas delas?
Aguardando as fotos dele aberto.

Abs.

[RODRIGO TOMITÃO]

cara bacana esse suporte de estepe, vou fazer um nesse esquema no meu Javali, só que vou modificar pra por o hilift atrás do estepe...

[Fband]

Pessoal,

Peço desculpas a vocês que o cabeça de bagre aqui esqueceu de tirar as fotos ontem a noite porque cheguei muito tarde em casa..
Coloquei um alarme no celular pra lembrar de tirar as fotos pra vocês hoje a noite, então amanha espero que consiga postar as fotos e responder todas as perguntas...

Abs

[Fband]

Parabéns, ficou muito bacana!!


Teria como colocar algumas fotos mostrando ele aberto para vermos a parte traseira?


É impressão minha ou optou por usar duas barras longitudinais mais delgadas na base ao invés de uma só mais robusta?


Fband, saberia nos dizer qual foi o rolamento usado, e onde ele é aplicado originalmente?


Rapaz, é muita pergunta de uma vez só!! Um abraço e obrigado.


Márcio Humberto

Márcio,

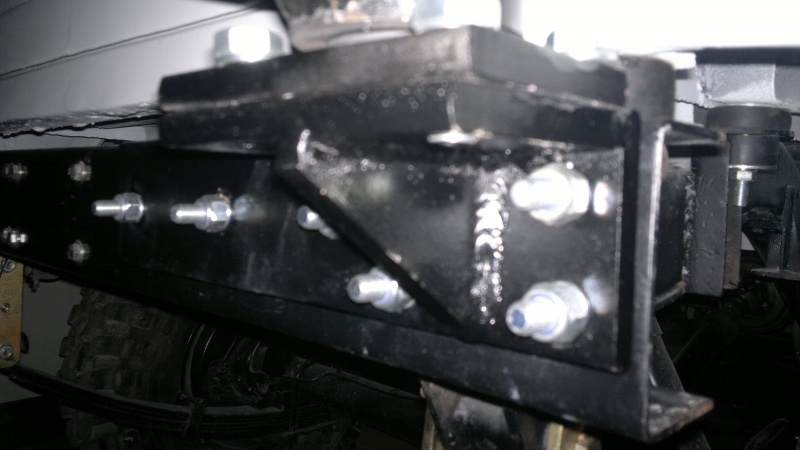

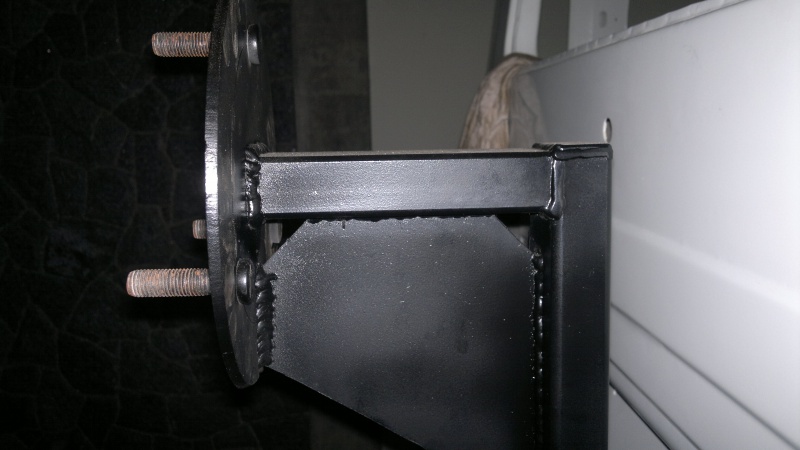

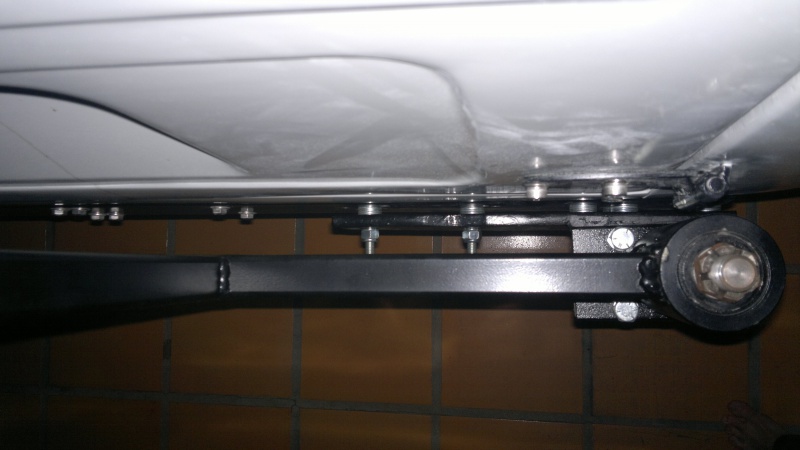

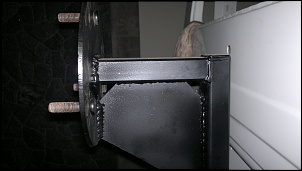

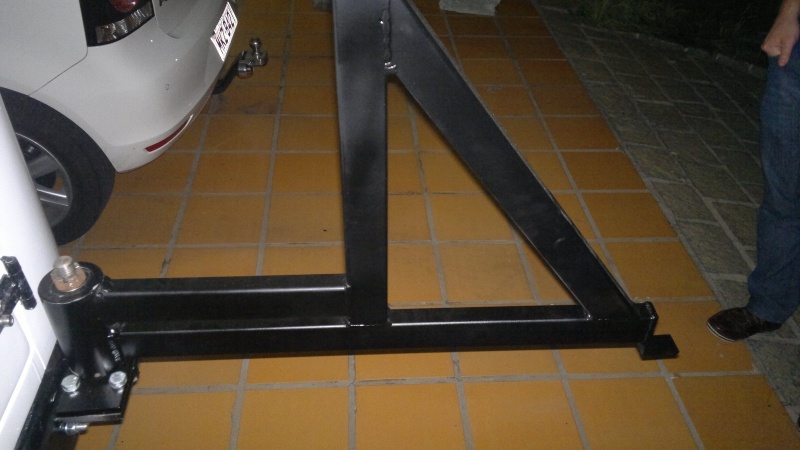

Segue fotos da parte traseira do suporte.
Não sei dizer a aplicação dos rolamentos, mas nas fotos você pode ver as medidas.

Fabio,
Também fiquei com algumas dúvidas:
- Como fez e como prendeu a base do pivô?
- Pretende colocar a lanterna presa diretamente no chassi?
- Ficou bem firme, não chacoalha?
Parabéns pelo trabalho, ficou de primeira.


Estou reunindo informações (e um pouco de coragem $$$$) para começar o meu projeto.

Hercílio,

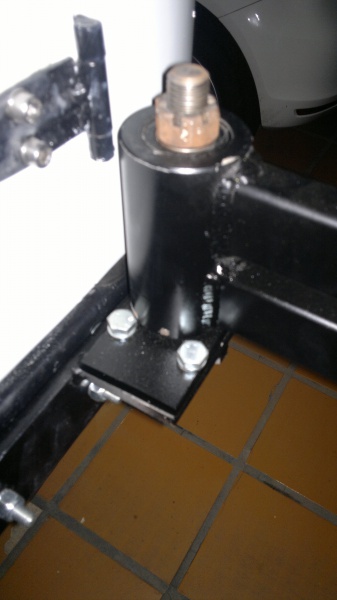

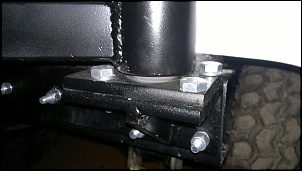

1 - Os rolamentos estão fixados em um pino que foi soldado na base conforme as fotos.
2 - A lanterna traseira será presa dentro do parachoque que tambem estou confeccionando.
3 - Ainda não consegui testar pra ver se chacoalha muito porque ainda falta fazer o suporte da parte móvel.
Obrigado, espero que isso sirva como um incentivo para mais pessoas fazer o seu próprio suporte pagando bem menos que o mercado.
Só pra informação, gastei menos de R$ 400,00 pra fazer tudo !

[Francisco Bicalho]

Parabéns, Fband, ficou show!

[DeMelo]

Parabéns, Fband, ficou show!

Parece muito bom mesmo!!! Um dia faço um desses, mas por enquanto a prioridade é a suspa!!!
