**hercilio.neto** · 15/11/2013 00:36

Continuo pensando...
Quero que o suporte possa bascular de forma que se possa soltar e prender o estepe apoiado no chão. Também quero que fique preso a porta de forma que possa abrir e fechar a porta traseira sem destravar o estepe. E tudo isso precisa ser robusto e ter construção e funcionamento simples.
Por enquanto, cheguei nesse esboço, aproveitando um pouco de cada ideia que os amigos apresentaram aqui:

Suporte de Estepe do Chico Bicalho - Medidas e Fotos-suporte_zps0100d9fa.jpg

**Francisco Bicalho** · 17/11/2013 10:47

Postado originalmente por hercilio.neto

Continuo pensando...
Quero que o suporte possa bascular de forma que se possa soltar e prender o estepe apoiado no chão. Também quero que fique preso a porta de forma que possa abrir e fechar a porta traseira sem destravar o estepe. E tudo isso precisa ser robusto e ter construção e funcionamento simples.
Por enquanto, cheguei nesse esboço, aproveitando um pouco de cada ideia que os amigos apresentaram aqui:

Hercilio

vou sugerir você fazer um estudo, tipo uma maquete da peça basculante em papelão corrugado, só para te ajudar a entender o movimento que a peça fará, inclusive pode cortar um disco em papelão no diâmetro do pneu. Se você comprar duas fohas grandes de papelão corrugado e colar uma a outra com as ondas em perpendicular a estrutura fica muito forte e dá para fazer vários estudos e maquetes rápidas para desvendar qualquer idéia. A colgem das folhas inteiras pode ser com cola branca diluida em água e pinclada com uma trincha, e a montages das 'peças' pode ser com cola quente que funciona muito bem em papelão. Você se surpreenderá com a quantidade de idéias e com a evolução dos conceitos quando você faz maquetes e estudos em papelão. No começo não fique preso a acabamento, faça estudos rápidos e o que chamam de 'rafe' (rough) no mundo do desenho industrial para desenvolvimento de produto. Depois se quiser pode fazer estudos mais refinados que ajudarão quando a peça final for confeccionada.

Divirta-se!

abraço,
chico

**Marcos_sc** · 17/11/2013 07:55

Excelente tópico, vou assinar e me dedicar a ele num futuro breve!

**hercilio.neto** · 17/11/2013 17:32

Valeu pela dica Chico.

**hercilio.neto** · 18/11/2013 10:06

Esse pivô Competition4x4 que eu comprei é de 5 polegadas, indicado para pneus de até 33 polegadas.
Mas tem outros que suportam pneus acima de 33"

Eles enviam para o Brasil, mas o frete é o mesmo valor do produto.

**fabiano r** · 09/01/2014 07:46

Bom dia! Pretendo construir um suporte de estepe para meu jeep, o pneu é 33 pretendo fazer algo parecido com isso e já comprei um cubo de roda para carretinha o qual pretendo usar.

Suporte de Estepe do Chico Bicalho - Medidas e Fotos-suporte_04.jpg

Além do suporte para os galões um rack para a caixa de skol pretendo fazer um suporte para as bikes, a band está em reforma assim que acabar vou iniciar o trabalho mas me surge uma dúvida, onde vou colocar a placa? Alguém tem algum suporte parecido?

**titanium** · 09/01/2014 08:05

Postado originalmente por fabiano r

Bom dia! Pretendo construir um suporte de estepe para meu jeep, o pneu é 33 pretendo fazer algo parecido com isso e já comprei um cubo de roda para carretinha o qual pretendo usar.

Além do suporte para os galões um rack para a caixa de skol pretendo fazer um suporte para as bikes, a band está em reforma assim que acabar vou iniciar o trabalho mas me surge uma dúvida, onde vou colocar a placa? Alguém tem algum suporte parecido?

EM TEMPO... esse suporte está muito bonito, Fabiano!

**jmdcoutinho** · 15/03/2015 09:25

Pessoal,

Acabei de confeccionar o suporte e para a minha surpresa na primeira viagem o pino pivotante partiu. Verdade partiu o pino pivotante .

Alguma dica de como evitar esse tipo de problema?

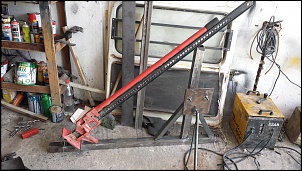

Suporte de Estepe do Chico Bicalho - Medidas e Fotos-suporte-estepe.jpg

Suporte de Estepe do Chico Bicalho - Medidas e Fotos-2015-03-07-10.09.20.jpg

**Francisco Bicalho** · 15/03/2015 11:46

[QUOTE=jmdcoutinho;2253359]Pessoal,

Acabei de confeccionar o suporte e para a minha surpresa na primeira viagem o pino pivotante partiu. Verdade partiu o pino pivotante .

Alguma dica de como evitar esse tipo de problema?/QUOTE]

-"... o pino pivotante partiu. Verdade partiu o pino pivotante ."

jmdcoutinho sua discrição do problema está parecendo poema de Carlos Drummond de Andrade;

No meio do caminho tinha uma pedra
Tinha uma pedra no meio do caminho

jmdcoutinho, sem saber que tipo de material você usou e como a peça foi confeccionada, fica difícil dar uma opinião minimamente útil. Talvez se você nos enviar fotos e medidas ajude o lado de cá. Mas pelas duas imagens que você postou, nota-se que o peso todo da estrutura e mais roda/pneu estão voltados para o lado do pino, colocando mais peso e pressão em cima dele. Também não fica claro se você carregava um camburão de combustível cheio quando quebrou a peça. No projeto que fiz, a estrutura e conjunto roda/pneu ficam bem no centro, dividindo o peso entre as duas metades da peça, e não fiz suporte de galão. Pode ser que houvesse muito peso em cima do pino, ou que o pino não fosse forte, ou o material não fosse forte. Afinal, foi o pino que quebrou, ou os rolamentos? Sem foto fica ruim te ajudar.

chico

**titanium** · 09/01/2014 08:04

Turma gostaria de fazer uma observação...
Verifiquem se o cubo que vocês irão comprar É de AÇO!!!

Isso por que se ele for de ferro fundido (como já vi alguns casos), o material não terá boa aderência (Ferro + Aço)!

Eles até (APARENTEMENTE) se fundem... mas é mera ilusão! Eles se misturam, mas não há fusão!
É como se fosse um PAPEL AMASSADO!

Se mistura mas não se funde.
E a implicação disso é que quando mais você precisar do suporte (numa estrada esburacada, por exemplo), ele vai quebrar bem na solda do Perfil com o cubo!

CUIDADO!

Abraços

**Wanderband** · 22/06/2015 23:33

Pessoal vi um modelo de suporte da panthfinder adaptado em Band, parece ser bom. O ideal seria um SECHIBI kkk. Mas foi uma oportunidade pelo preço, não sei se vai dar certo. O problema é a adaptação na band.
Resolvi arriscar, comprei o suporte da panthfinder para adaptar em julho... Enviarei fotos...

Suporte de Estepe do Chico Bicalho - Medidas e Fotos-1184146.jpg

Suporte de Estepe do Chico Bicalho - Medidas e Fotos-1.jpg

Suporte de Estepe do Chico Bicalho - Medidas e Fotos-images.jpg

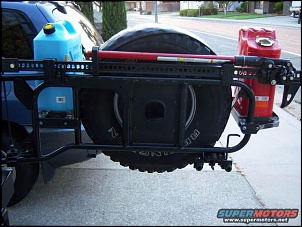

Suporte de Estepe do Chico Bicalho - Medidas e Fotos-suporte-band-panthfinder.jpg

Fotos de um suporte idêntico adaptado em um FJ 40
Até mais..

**Wanderband** · 23/09/2015 01:18

Postado originalmente por Wanderband

Pessoal vi um modelo de suporte da panthfinder adaptado em Band, parece ser bom. O ideal seria um SECHIBI kkk. Mas foi uma oportunidade pelo preço, não sei se vai dar certo. O problema é a adaptação na band.
Resolvi arriscar, comprei o suporte da panthfinder para adaptar em julho... Enviarei fotos...

Fotos de um suporte idêntico adaptado em um FJ 40
Até mais..

Então pessoal, como combinado, estou enviando mais umas fotos do meu suporte (falta fazer acabamento e pintura).

Inicialmente gostaria de dizer que o "mourão" que sustenta o suporte, esta fixado em uma chapa 3/16 que mandei dobrar, ela está parafusada com 4 parafusos (10.9) ao chassi.

Mantive a funcionalidade da fechadura do suporte da Panthfinder, aproveitei também as dobradiças (apenas serrei e soldei).

Fiz um reforço tipo sanduiche (Chapa 3/16 por fora + KPO + Curvão + KPO + Chapa 3/16 por dentro), na parte interna da cabine (tá meio feioso, pois falta acabamento) hehehehe.

Vou postando a medida que for finalizando...
