Citação:
Postado originalmente por robsonpsantos
Robson,
ta ficando show...
Posta mais fotos... Parabens..
Vidro inteiriço e elétrico?
Versão Imprimível
-
25/03/2012, 19:08Marco-Maga
-
25/03/2012, 19:40antonio umino
Robson. afinal muito boa a montagem do vidro eletrico.... afinal quanto pagou pelo kit do vidro eletrico??
não tinha como inverter o lado. para poder colocar o alto falante no lugar do motor...
Parabéns pela montgem...
Acabei colocando a fechadura do fusca brasilia. sem modificação. original (universal)
Maçaneta mercedes Mb 1113. com chave.
batente do fusca brasiia...
Tá tudo colocado. e funcionando... A maçaneta empurra o botão abre. com a chave girando tranca,
outro giro contrario destranca..
Tive que cortar o local do batente original (2 furos) e fazer outro de 4 parafusos, soldar
A fechadura tive que abrir o local com a lima para poder passar o engate da fechadura.
A fechadura fusca usa 2 parafusos no lado da tranca e um outro pelo lado de dentro da porta.
vou tirar fotos . ok -
25/03/2012, 20:33robsonpsantos
Antonio paguei pelo kit R$220,00, mas veio algumas peças q não usei muito bom ,vendas@techvidro.com.br011 26153500, no site esta mais em conta. Em relação a inverter esta no lugar do alto falante, mas tive q colocar mais pra cima, forçou um pouco o foro mas deu pra encaixar. tive q mudar a faixadura não tive outra opção e não consegui fazer ela travar e destravar na chave perdi a paciência desisti, me deu muita dor de cabeça essas fechaduras, mas o resultado final ficou muito bom a satisfação foi imensa nunca fiz isso fiquei muito feliz depois da dor de cabeça falta agora o ajuste fino.
-
26/03/2012, 00:26antonio umino
Anexo 338157Fechadura da brasilia. colocada provisoriamente.
Anexo 338160Maçaneta mercedes já no lugar. mas sem a chapa interna .onde vai o parafuso de fixação. que vai na porta.
Ok. Robson.. A fechadura do Fusca Brasilia, não tinha reparado, mas o lado esquerdo tem uma qualidade (acabamento) muito ruim.
Se comparadado com o lado direito esta tem um material mais (chapa grossa) bem acabado. A maçaneta mercedes antes da montagem pensava que tinha que fazer tal qual a maçaneta original do fusca. com o engate menor. (parte movel). Mas ao ser colocado no lugar, ficou com o botão empurrando o gatilho, e no gatilho onde tem um rasgo, fiz entrar o parafuso que ao girar a chave, sobe e tranca. a chave volta e tira a chave. Ao colocar a chave gira e o gatilho desce, destrancando a porta... Quanto ao vidro
eletrico, ainda não vi como vou fazer. mas assim que definir posto por aqui. Ok

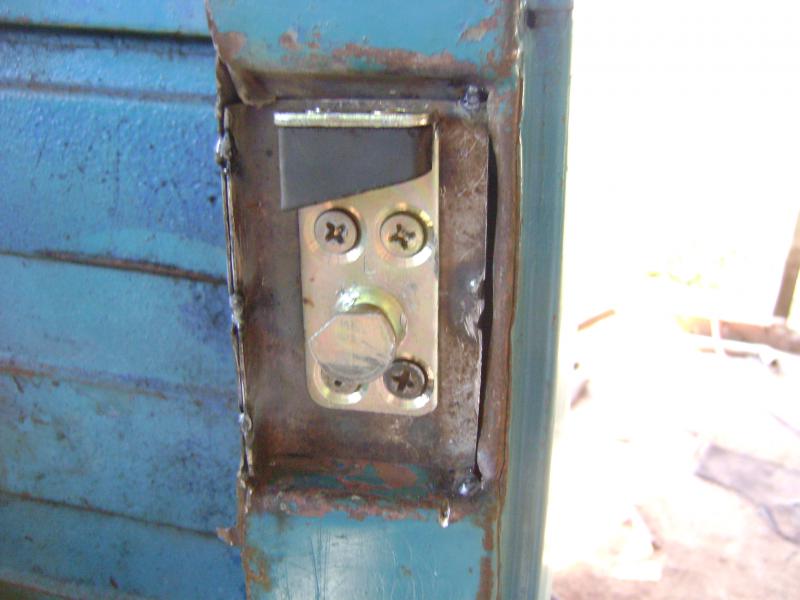

.Anexo 338156Batente da porta do Fusca Brasilia no lugar. faltando soldar definitivo.
Um abraço. -
26/03/2012, 12:55antonio umino

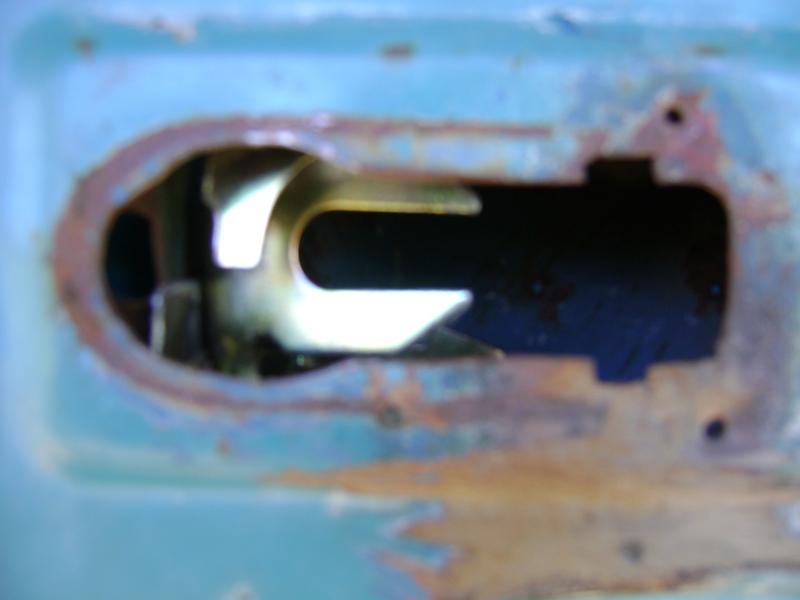

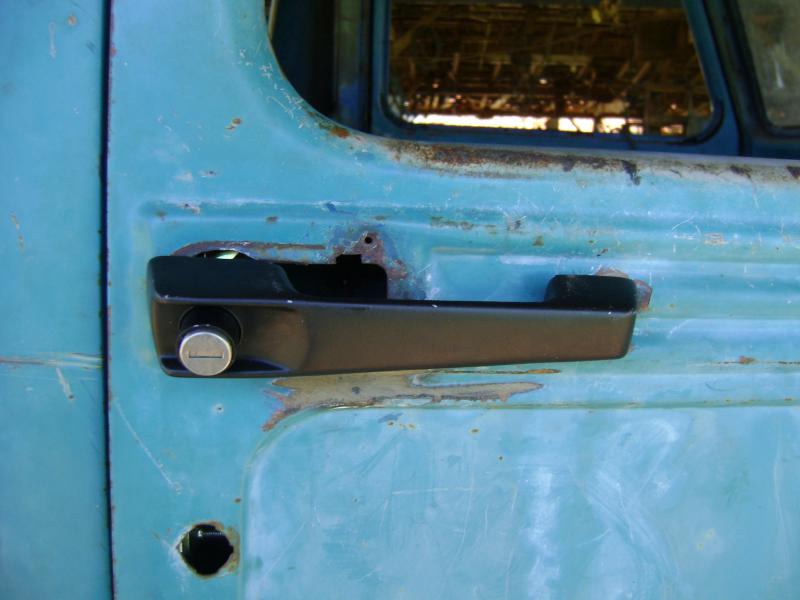

Anexo 338226 nesta posíção a fechadura está trancada.Anexo 338230maçaneta mercedes 1113..Para colocar fiz uma chapa onde passei o cilindro da porta. e mais um furo para prender a maçaneta no lugar, e agora vou soldar nesta abertura da maçaneta antiga original da pickup.
Mais fotos da tranca da brasilia.
Anexo 338225A fechadura está original da brasilia. empurrando abre
Anexo 338229Onde estava o batente original da pickup. agora vou colocar o da brasilia..
Até mais..... um abraço -
26/03/2012, 23:32robsonpsantos
Esta ficando legal Antonio, mas a minha ficou igual a um vídeo q tem no tópico, quando gira a chave entra dentro desse espaço ai não abre a porta, ela só vai travar na trava elétrica através de botão e controle!
-
29/03/2012, 10:54antonio uminoRobson... Na segunda foto. Dá pra vc fazer melhor acabamento na fechaduraCitação:
Postado originalmente por robsonpsantos
.Anexo 338787Anexo 338788
Então copiei a fechadura a parte da tranca de fora. ou melhor a fechadura. com o furo dos parafusos e o da tranca
Então em uma chapa da medida da fechadura. e coloquei a fechadura brasilia por fora. depois de ter limado o buraco antigo da fechadura willys.
Esta chapa agora coloquei pelo lado de dentro. (pois o rasgo da tranca ficou tal como vc fez)
Como ficou justo na tranca e já com os parafusos no lugar. Soldei o lugar da tranca. e dei acabamento.
Ficou assim. a chapa ficou de reforço, e também para a fechadura ficar um pouco dentro da porta pois estava pegando na coluna.\
Logico que para chegar até a solda deu um pouco de tira põem. Mas o final foi bem legal. Agora tranca na chave, e abre pela maçaneta mercedes.... Ok.
Era isto
Um abraço. -
29/03/2012, 20:57COLOMBO1
Robson, que bacana que ficou meu, ta me dando coragem de fazer na minha tb.
este kit é o do uno certo. vc teve que acertar o trilho?
os vidros eletricos que vi do uno tinham uma certa curva.
Antonio, o serviço ai ta ficandode primeira tb. -
31/03/2012, 09:04robsonpsantos
Colombo tive que deixar ele reto, mas nada complicado eu desentortei ele na grade do portão,para não bater pq iria entortar a parte onde parafusa na porta mas é coisa simples, o kit ja vem com chicote parafuso meu so ligar positivo e negativo e pronto muito fácil!!!
Citação:
Postado originalmente por COLOMBO1
-
31/03/2012, 16:59antonio umino

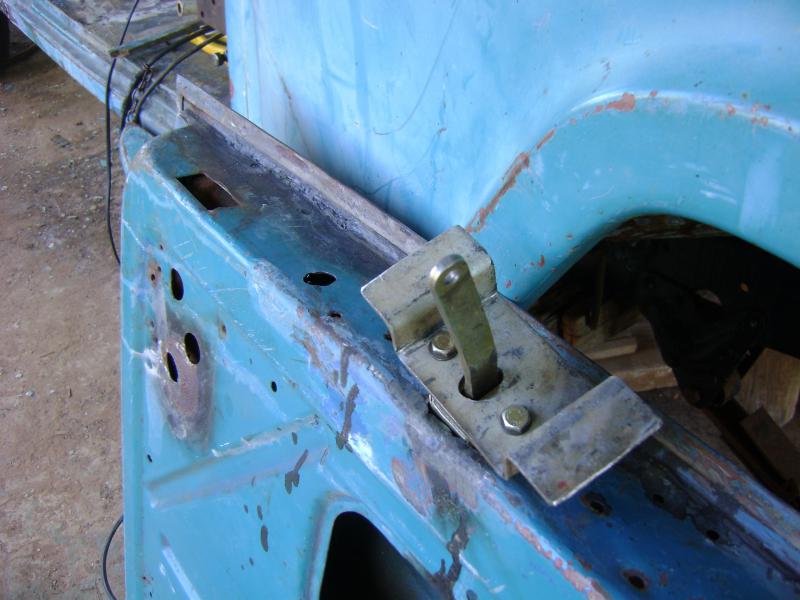

Anexo 339155Amigos do forum mais uma .... Breque da Porta.

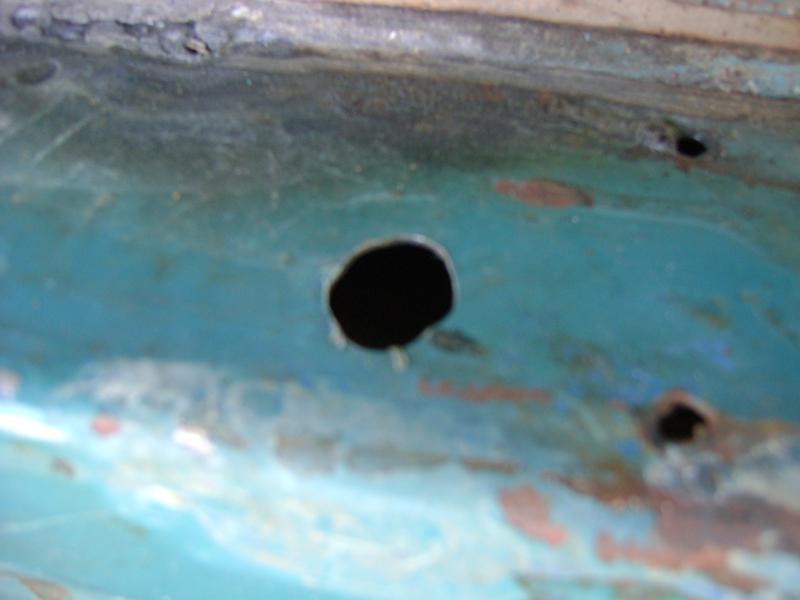

Anexo 339159Furo para passar o breque do santana.( vai ser alargado).

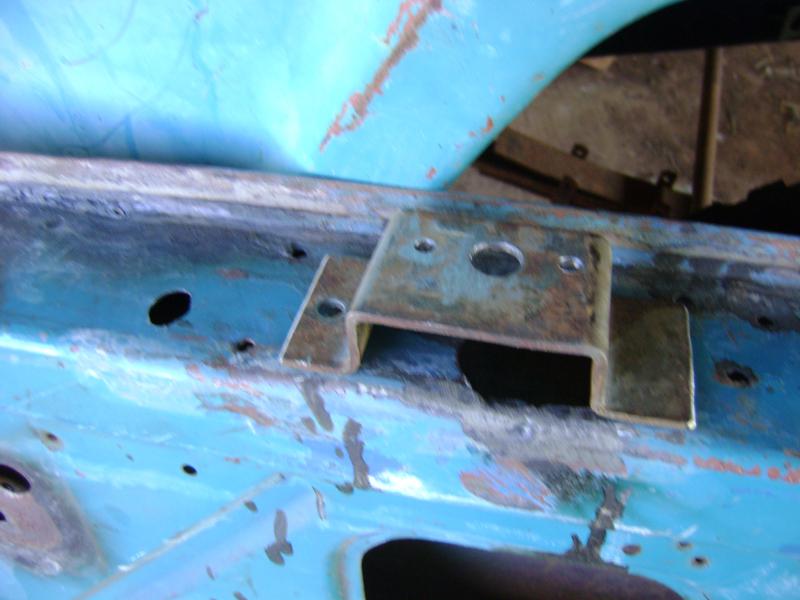

Anexo 339156Chapa que fiz para receber o breque. que vai ficar pelo lado de dentro da porta.

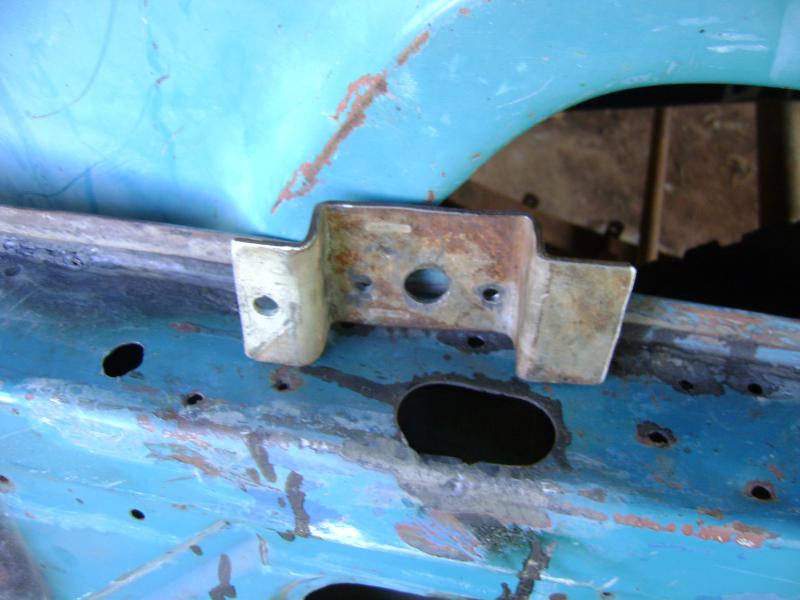

Anexo 339157
Anexo 339158breque(limitador) da porta na chapa a ser furada para o parafuso de 6mm para fixar.
Anexo 339154passado pelo furo onde vai ficar pelo lado de dentro da porta.
Como vou colocar vidro inteirisso da StepSide. tive que mudar o lugar do breque (limitador)da porta. agora bem mais baixo perto da dobradiça da porta....
Anexo 339160 Tem mais um limitador que foi soldado na dobradiça para que não amasse a coluna...
Veja o parafuso da dobradiça... tive que colocar sextavado,(não acha o parafuso original 5/16 rosca fina) acha 8mm. aí tem que passar um macho....
fazer um conico na furadeira com uma lima e fazer o lugar da chave de fenda....
Ok.... Vou colocando e postando fotos.
Um abraço... -
03/04/2012, 13:22antonio umino
Hoje, colocando as guias do vidro da porta..
Para aqueles que estão colocando a fechadura Fusca Brasilia...
Procure colocar a fechadura, mais para o externo da porta. pois ao fazer a porta abrir pela maçaneta o guia da porta pega na alavanca de abertura da porta. (tem que amassar a aba de abertura da fechadura. para que esta fique mais para o lado externo da porta).
Como a fechadura muda para mais para fora, também tem que mudar o batente da porta também para fora.
Feito isto. o guia não pega na fechadura. que com certeza o vidro vai ficar dentro da canaleta.
Outra estou colocando o limitador da porta o mais baixo possivel...quase na dobradiça inferior.
Ok... Agora é a colocação do vidro da porta. a maquina de vidro e tal.
Ok. Um abraço. -
15/04/2012, 10:35antonio umino
Mais fotos da adaptação do vidro da porta....
Anexo 341392corte da aba do quebra vento..para colocar a nova coluna do vidro.
Anexo 341390O suporte. faltando colocar um arrebite para limitar a abertura da porta.

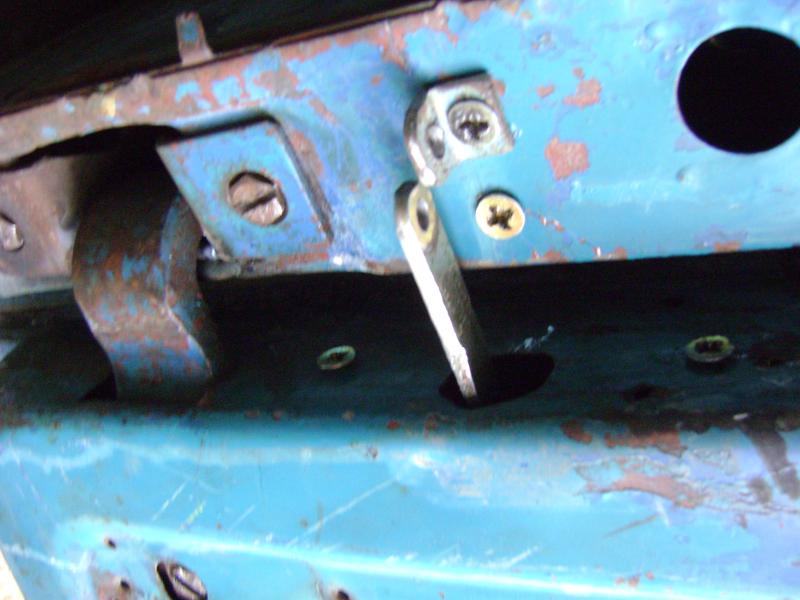

Anexo 341391o limitador da porta do santana já colocado dentro da porta e o suporte na coluna da porta. fiz uma chapa com rosca de 6mm. com dois furos um para segurar a chapa e o outro para parafusar o suporte do limitador
.
Anexo 341393 Fiz um molde do vidro da porta (copia para não ficar tirando e colocando o vidro com o risco de quebrar)
para observar como fica o vidro colocado na porta
pois o vidro tem que correr livre pela canaleta. e também para tirar as medidas do vidro nas canaletas.
Agora vem o mais importante a maquina do vidro... Tô vendo qual máquina de vidro eletrico colocar..
Vamos que vamos.... vou postando
Ok.. até mais.
