CJ5 1955 ''Pitbull'': GM 6cc 4.1 Turbo, 38.5x14.5

[JUNINHO_BITTENCOURT]

Tweet

Sem querer ser chato mas já sendo... Onde foi que você mandou fazer esse kit de suspensão da engesa, ja vi jeep com parecidos mas todos tirados de outro carro. Achei muito bem feito vai ficar show com certeza!!

Victor fabricamos tudo aqui na nossa metalurgica Unifap, no tempo livre e finds.
Vamos por partes:
- O projeto tirei como modelo o meu Engesa, (tenho em cad, é so pedir)
- Cortei em oxcorte o ''miolo'' do link em 5/16'' (original é 1/4, acho fraco)
- Usinamos os pinos
- Tubos 1020 para fazer os mancais das buchas
- Buchas usinadas em Poliuretano
- O ''miolo'' foi contornado por um ferro chato tb 5/16, soldado os mancais e pino, tudo com mig.
- Pintura vermelha e agora so falta polir

[Guiga Tostes]

Atualizações:

Finalizando os links, buchas e agregados da susp.

Que beleza, parabens pelo capricho!!! Chegou a hora que eu aguardava


Abrs...e acompanhando de perto

[JUNINHO_BITTENCOURT]

Que beleza, parabens pelo capricho!!! Chegou a hora que eu aguardava


Abrs...e acompanhando de perto

Guiga, valeu. Se precisar de ajuda é so falar, te passo o projeto e caso não encontre, também onde cortar.
Abraço.

[Guiga Tostes]

Guiga, valeu. Se precisar de ajuda é so falar, te passo o projeto e caso não encontre, também onde cortar.
Abraço.

Valeu Juninho, obrigado pela atencao!

Ja estou com os bracos, suportes das molas e panhard em casa. Agora o meca que fara a instalacao esta fazendo ajustes(reforcos) nos bracos para iniciar a instalacao. Esta suspensao ja estava montada em outra Toy e tinha sido feita customizada pelo antigo dono...tem ate aparencia de kit. Assim que tiver fotos de mando para dar uma olhada.

Abrs

[JUNINHO_BITTENCOURT]

Valeu Juninho, obrigado pela atencao!

Ja estou com os bracos, suportes das molas e panhard em casa. Agora o meca que fara a instalacao esta fazendo ajustes(reforcos) nos bracos para iniciar a instalacao. Esta suspensao ja estava montada em outra Toy e tinha sido feita customizada pelo antigo dono...tem ate aparencia de kit. Assim que tiver fotos de mando para dar uma olhada.

Abrs

Show, vá postando no forum a instalação.
Abraços.

[taberna4x4]

juininho !!! simplesmente show!!! parabéns cara esta ficando show!! te mandei uma MP..abraços

[FernandoRisso]

Juninho,

Parabéns, ficou mto bem feito mesmo! Uma pergunta: qual o diâmetro do parafuso que vai usar para prender os braços nos eixos?

[]'s

[victor massinha]

Realmente ficou muito legal

quem sabe você pode ate começar a vender esse kit de suspensão para CJ???!! não tem muita gente que faça! é só começar a trabalhar nas horas de folga e de fins de semana em tempo integral!!

Brincadeiras a parte, acho que esse jeep vai ser grande destaque, pelo configuração e pelo capricho. Como isso não cansa de ouvir então parabens

E sempre de olho para novas atualizaçoes...

[JUNINHO_BITTENCOURT]

juininho !!! simplesmente show!!! parabéns cara esta ficando show!! te mandei uma MP..abraços

Taberna, estou te enviando e-mail agora com os arquivos.
Se tiver duvida retorne.
Abraço.

[JUNINHO_BITTENCOURT]

Juninho,

Parabéns, ficou mto bem feito mesmo! Uma pergunta: qual o diâmetro do parafuso que vai usar para prender os braços nos eixos?

[]'s

Valeu Fernando. , salvo engano devem ser: Ø 9/16''.
Tenho que confirmar pois faz tempo que comprei.

Abraço.

[JUNINHO_BITTENCOURT]

Realmente ficou muito legal

quem sabe você pode ate começar a vender esse kit de suspensão para CJ???!! não tem muita gente que faça! é só começar a trabalhar nas horas de folga e de fins de semana em tempo integral!!

Brincadeiras a parte, acho que esse jeep vai ser grande destaque, pelo configuração e pelo capricho. Como isso não cansa de ouvir então parabens

E sempre de olho para novas atualizaçoes...

Obrigado Victor.

Se for aceitavel um prazo de entrega entre 10 e 12 meses posso estudar a produção em série.
Se alguém tiver real interesse passo a bola para meu mecanico, ele ja fez algumas também seguindo este projeto que fiz.
Abraço.

[JUNINHO_BITTENCOURT]

Mais serviço projeto, corta, e depois solda.

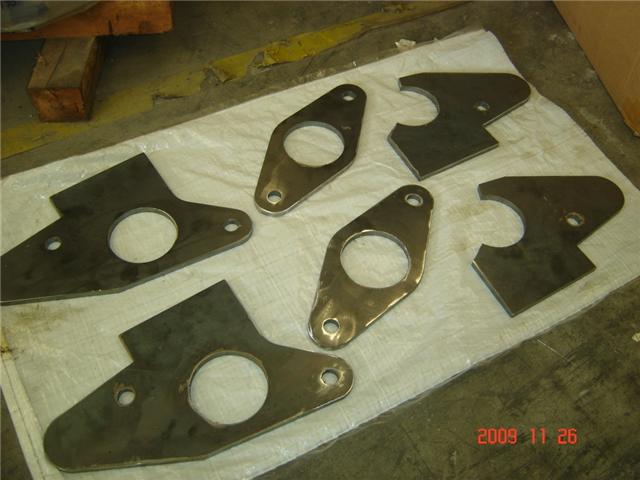

Suporte de ligação dos links ao eixo e suporte de molas helicoidais cortados em oxicorte.

Seguimos..
