Hilux Srv "amazon X-treme"

[Igor Rodas]

Tweet

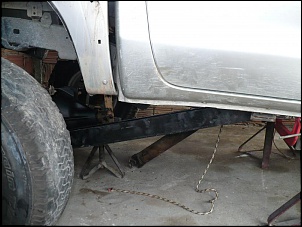

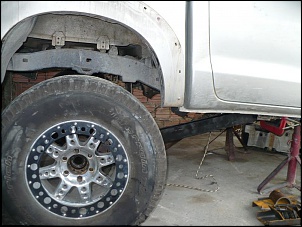

Amigos, fotos dos links inferiores, espero poder terminar esta semana con os superiores.
Saludos, Igor.

[Ricknit]

Igor,

Meus parabéns pelo projeto! Essa aí nada segura!

Uma pergunta de leigo: você fez algum tipo de vedação na caixa de marchas? Existe a possibilidade de entrar água nela original?

Um abraço!

[leobnaval]

Simplesmente maravilhoso.
Só não consegui visualizar se o perfil do link é tubolar revestido com um perfil U ou se é inteiro U somente nas pontas com um tubo soldado?

Abraços, Leo

[Igor Rodas]

Igor,

Meus parabéns pelo projeto! Essa aí nada segura!

Uma pergunta de leigo: você fez algum tipo de vedação na caixa de marchas? Existe a possibilidade de entrar água nela original?

Um abraço!

Ricknit, eu não fiz nenhuma vedação na caixa de marchas sempre verifico o fluido após travesiAs alagadas e ate agora todo tranquilo, estou verificando as vedações do chão pois quando facem instalações elétricas pasan os fios pelos buracos do chão e épor ali que entra a água.
Saludos.

[Igor Rodas]

Simplesmente maravilhoso.
Só não consegui visualizar se o perfil do link é tubolar revestido com um perfil U ou se é inteiro U somente nas pontas com um tubo soldado?

Abraços, Leo

Leo, os links inferiores são de tubo de aço de 2 polegadas con um tubo en U por fora em todo o comprimento, hoje tomarei umas fotos para visualizarem melhor.
Saludos, Igor.

[equipeminas4x4]

Leo, os links inferiores são de tubo de aço de 2 polegadas con um tubo en U por fora em todo o comprimento, hoje tomarei umas fotos para visualizarem melhor.
Saludos, Igor.

Igor,

Nem precisava fabricar este uniball, já que toda a torção da barra, será compensada na própria rosca do parafuso. Se esitver batendo muito, substitui por buchas de borracha ou poliuretano.

Hilux SHOW.

[]'s

[Igor Rodas]

Igor,

Nem precisava fabricar este uniball, já que toda a torção da barra, será compensada na própria rosca do parafuso. Se esitver batendo muito, substitui por buchas de borracha ou poliuretano.

Hilux SHOW.

[]'s

Fala Marcel, agradesso sua visita e seus comentários, inicialmente o projeto era con buchas e parafuso, o problema foi que na montagem tinha "uma muy leve folga" entre o parafuso e a porca, e achamos que poderia não ficar muito estavel, por conta disso decidiomos fixar o parafusso com 2 porcas e deixar ele para regulagem, e partimos para o uniball.

[equipeminas4x4]

Fala Marcel, agradesso sua visita e seus comentários, inicialmente o projeto era con buchas e parafuso, o problema foi que na montagem tinha "uma muy leve folga" entre o parafuso e a porca, e achamos que poderia não ficar muito estavel, por conta disso decidiomos fixar o parafusso com 2 porcas e deixar ele para regulagem, e partimos para o uniball.

realmente se vai colocar contra porca ae sim o ideal é o uniball.
Vai colocar mola helicoidal??

[]'s

[leobnaval]

Marcel adiantando a resposta do Igor, acho que ele vai usar coil-overs...mas vamos esperar ele confirmar.

Abraços, Leo

[Igor Rodas]

Simplesmente maravilhoso.
Só não consegui visualizar se o perfil do link é tubolar revestido com um perfil U ou se é inteiro U somente nas pontas com um tubo soldado?

Abraços, Leo

Ok, Leo, demorou, mas aqui ten mas fotos dos Links

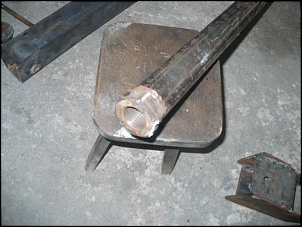

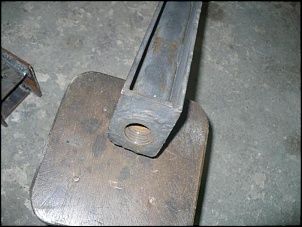

1 e 2, extremos traseiros dos links, onde se fixaran os uniball manahuaras con contra porca.

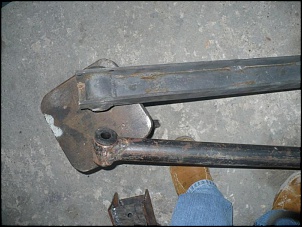

3, pontas dianteiras, onde iran as buchas de borracha.

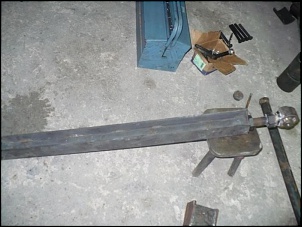

4 e 5, Link inferior, feito de perfil de chapa com tubo de aco soldado no interior.

[Igor Rodas]

realmente se vai colocar contra porca ae sim o ideal é o uniball.
Vai colocar mola helicoidal??

[]'s

Nesta primeira fasse, colocarei molas elicoidales, amortecedores e bump stops de 2x4".
Isto ate trazer uns Coil Over Fox de 16", entonces sairan as molas e os amortecedores "normales". E terei que fazer uma estrutura tubular na cacamba para alojar os Coil Overs.
Na fasse final do projeto quero colocar mas un by pas (de 3 tubos) para cada roda.
saludos, e agradesso seus comentarios e sugestoes.
Igor

[equipeminas4x4]

Nesta primeira fasse, colocarei molas elicoidales, amortecedores e bump stops de 2x4".
Isto ate trazer uns Coil Over Fox de 16", entonces sairan as molas e os amortecedores "normales". E terei que fazer uma estrutura tubular na cacamba para alojar os Coil Overs.
Na fasse final do projeto quero colocar mas un by pas (de 3 tubos) para cada roda.
saludos, e agradesso seus comentarios e sugestoes.
Igor

Vai fazer 4-link, 5-link ou o q??? Qual comprimento desse link longitudinal?? Pode ser que não aproveite os 16" de curso, dependendo da suspensão que vai fazer.

[]'s
