    O coitado do prateado deve estar morrendo de ciúmes (e inveja) do Croco! rs

    Não vá deixar o rapaz em segundo plano hein Elmer!

  • #254
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50
    Fugger, algumas peças são pra consumo interno...

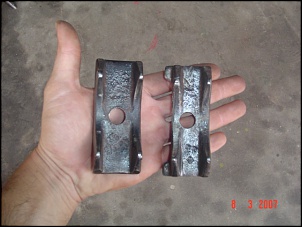

    Abaixo algumas fotos, a 1ª e 2ª são pro meu amigo fugger

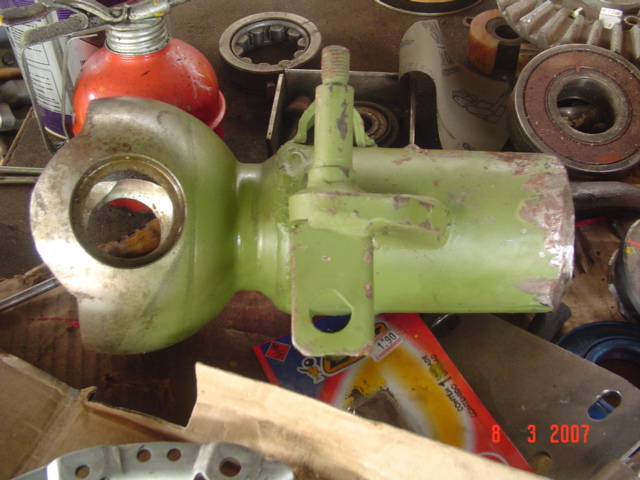

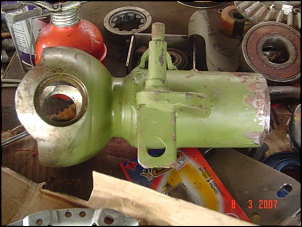

    A 3ª e 4ª são a matéria prima (bolotas de munhão band)

    ainda tem mais...
    Miniaturas de Anexos Miniaturas de Anexos PRATEADO - CJ5 Diesel-dsc08419.jpg   PRATEADO - CJ5 Diesel-dsc08421.jpg   PRATEADO - CJ5 Diesel-dsc08422.jpg   PRATEADO - CJ5 Diesel-dsc08427.jpg

  • #255
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50
    continuando,

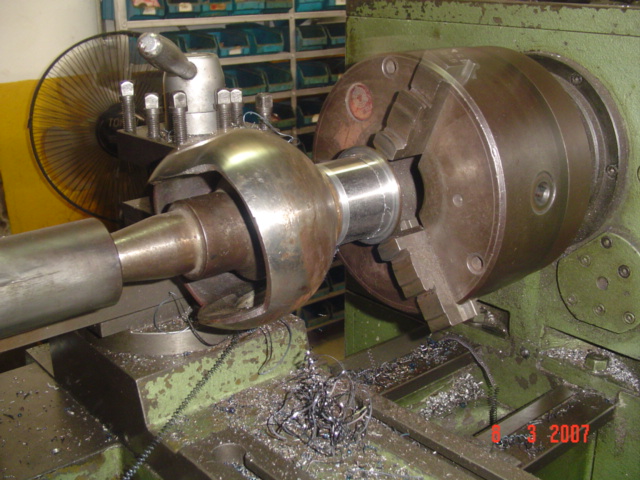

    foto 1 - bolota sendo retrabalhada pra encaixar no tubo do D44.

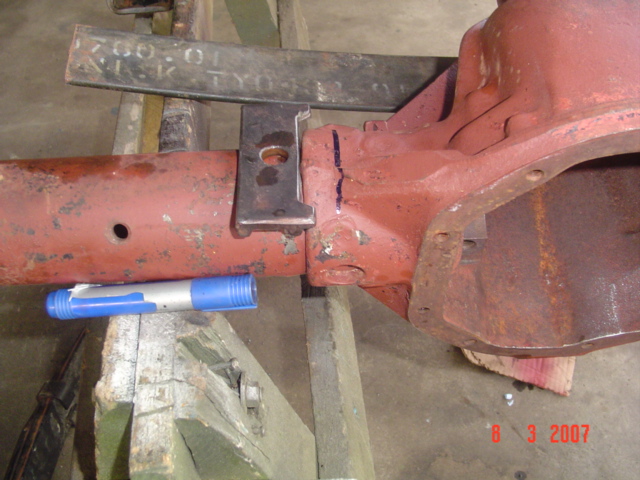

    foto 2 - verificando local pra ser levemente desgastado devido a largura das laminas.


    Amanhã coloco as outras da night, já são 20:15 e tem reunião do Jeep Clube.

    []'s
    Miniaturas de Anexos Miniaturas de Anexos PRATEADO - CJ5 Diesel-dsc08431.jpg   PRATEADO - CJ5 Diesel-dsc08432.jpg

  • #256
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50
    Fotos do trampo noturno

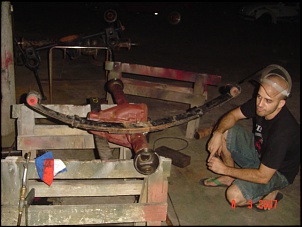

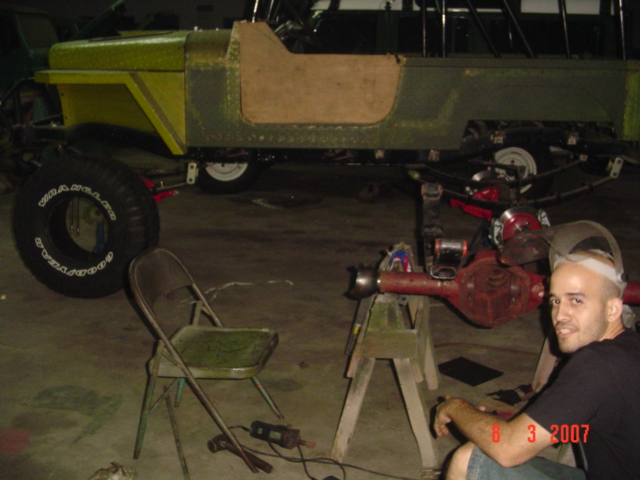

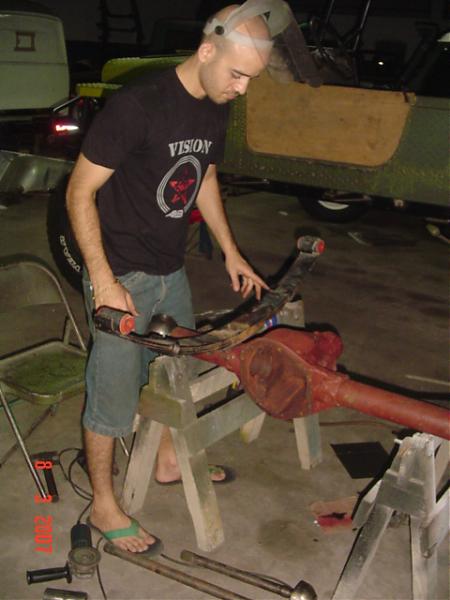

    1 - como diria o Franco, olha aí o cara trabalha de bermuda e chinelo (olha a concorrência, meu tRex bone caseiro)

    2 e 3 - verificando nivelamento do feixe na lateral da carcaça

    4 - alguns ajustes necessários

    []'s
    Miniaturas de Anexos Miniaturas de Anexos PRATEADO - CJ5 Diesel-dsc08437.jpg   PRATEADO - CJ5 Diesel-dsc08438.jpg   PRATEADO - CJ5 Diesel-dsc08439.jpg   PRATEADO - CJ5 Diesel-dsc08441.jpg

  • #257
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50

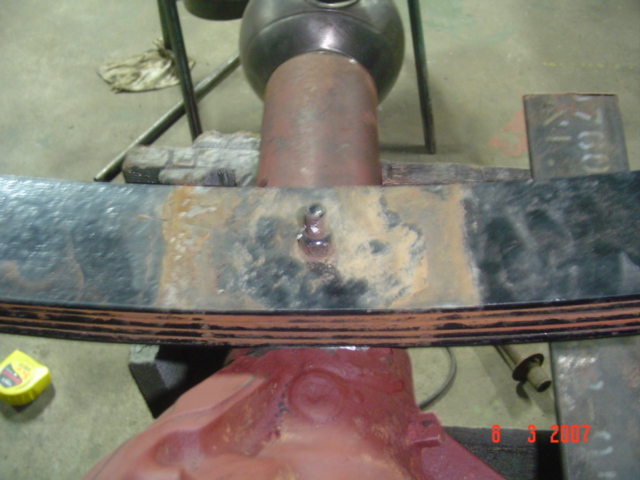

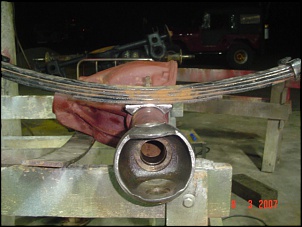

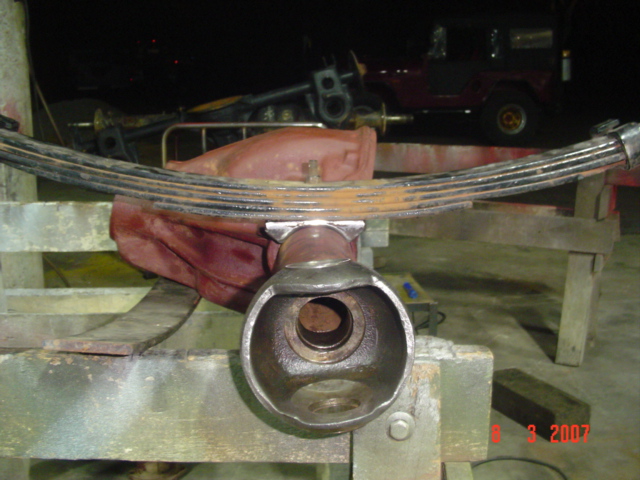

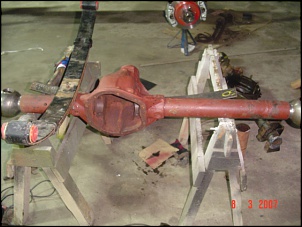

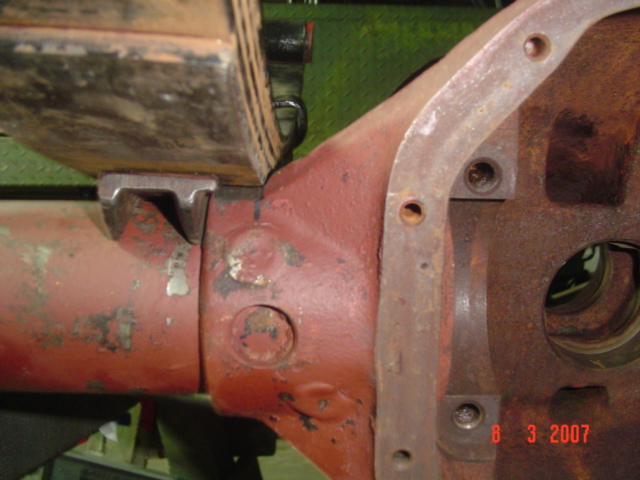

    Resultado da usinagem (de leve) na lateral da carcaça pra permitir o assentamento do feixe direito.

    Agora é regular o caster, soldar as bolotas, soldar os berços, pintar e começar a desmontar o Prateado...

    Até +.
    Miniaturas de Anexos Miniaturas de Anexos PRATEADO - CJ5 Diesel-dsc08444.jpg   PRATEADO - CJ5 Diesel-dsc08445.jpg   PRATEADO - CJ5 Diesel-dsc08447.jpg   PRATEADO - CJ5 Diesel-dsc08449.jpg   PRATEADO - CJ5 Diesel-dsc08450.jpg

  • #258
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50
    continuando...

    Sexta foi o dia todo pra instalar e remover a carcaça no lugar pra definir a posição do pião, pontear(soldar) as sapatas e regular o caster pra fixar as bolotas de munhão. Com uma boa dose de know-how os angulos ficaram corretos. Entre outros corre-corre do dia não tive tempo pra tirar fotos. À noite depois de tudo soldado montei novamente pra verificar a nova posição da fixação inferior dos amortecedores, como já era 21:30 não tinha mais loja de parafusos aberta, então ficou o restante para o sabadão.

    Trampo de sábado.

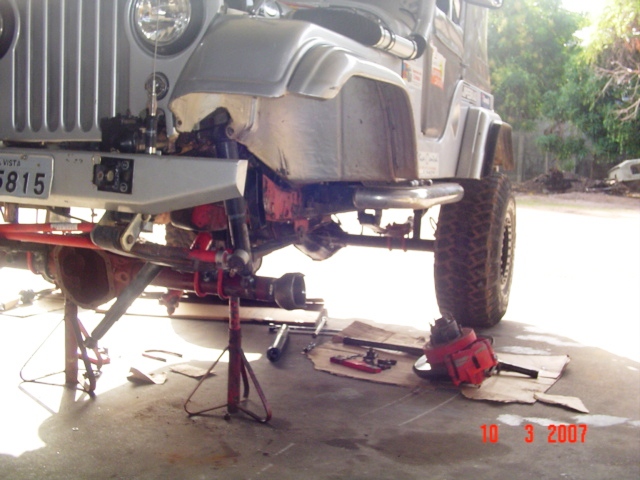

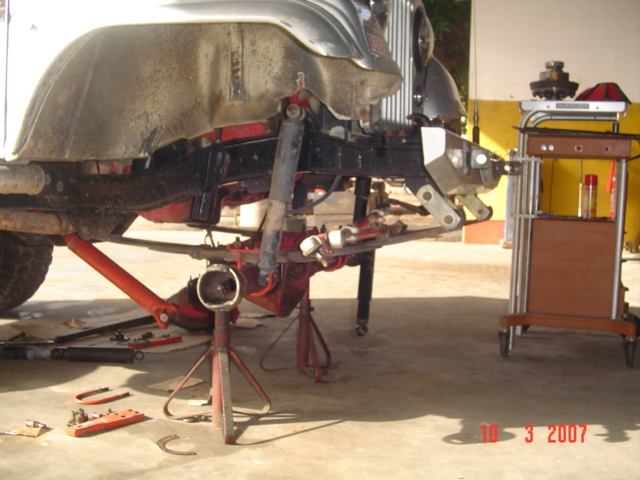

    Fotos 1 e 2: Verificando fixação inferior dos amortecedores.
    Após isso já partimos pra limpeza e instalação de coroa e pião, o ajuste da carcaça anterior ficou perfeito nessa dispensando o trabalho chato de substituir os calços de ajuste. Não tem fotos porque o negócio tava corrido, como deixei as canelas mais largas tive que substituir os semi-eixos pois quando instalei o TRPC tive que cortar um pedaço da estria e agora os semi-eixos anteriores ficaram curtos, a solução de sempre foi:

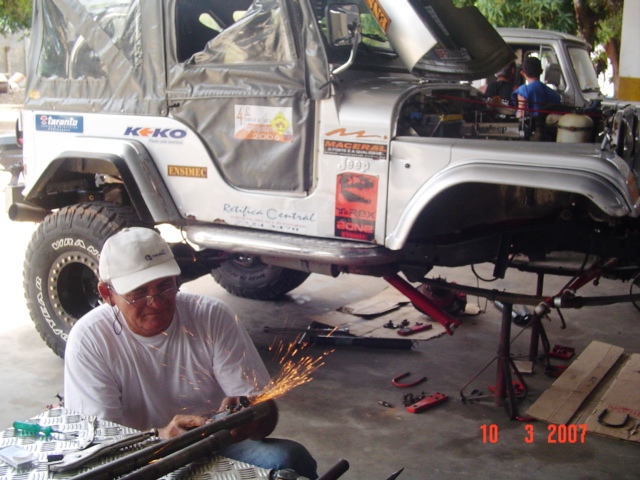

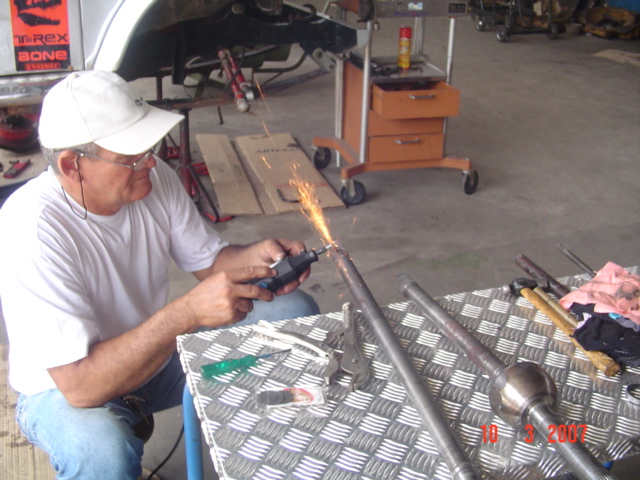

    Fotos 3 e 4 : Mestre Pedro aprofundando as estrias band pra encaixar na planetária Dana.

    Com os semi-eixos prontos foi só lavar, lubrificar as homocinéticas e jogar dentro da carcaça, os munhões já estavam montados esperando a hora de ir pro lugar, ajustamos a pré carga dos rolamentos e na foto 5 o eixo estava praticamente finalizado.
    Miniaturas de Anexos Miniaturas de Anexos PRATEADO - CJ5 Diesel-dsc08457.jpg   PRATEADO - CJ5 Diesel-dsc08456.jpg   PRATEADO - CJ5 Diesel-dsc08462.jpg   PRATEADO - CJ5 Diesel-dsc08464.jpg   PRATEADO - CJ5 Diesel-dsc08466.jpg

  • #259
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50

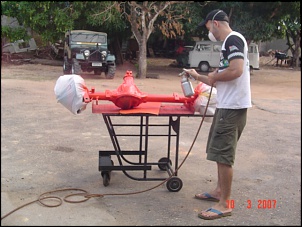

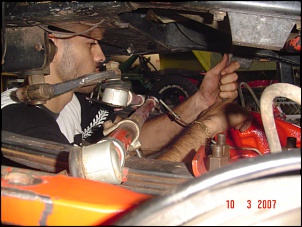

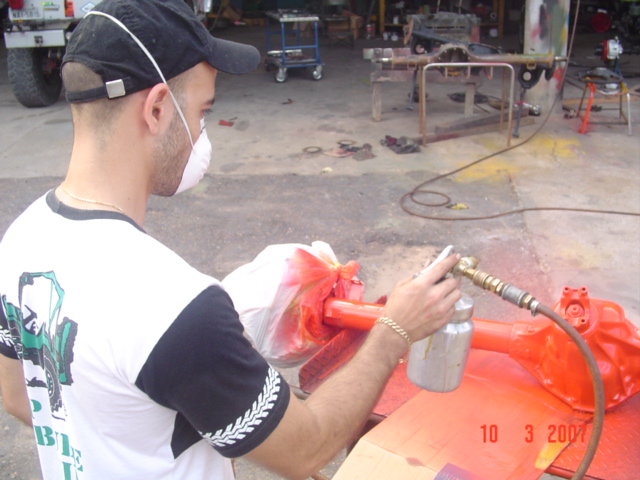

    Na parte da tarde rolou um banho de tinta e como eu tava sem tinta preta e não tinha mais loja de tinta aberta joguei um vermelho e até q ficou legal.

    Passados alguns minutos pra secagem descobri que o bagulho tava sem furo pra respiro... Já que era uma carcaça trazeira o furo que tinha na canela foi fechado com solda, resolvi cobrir a caixa satélite com retalhos de tecido e fazer o furo no local original das carcaças dianteiras.

    Beleza, depois dessa foi só meter um jato de ar, passar um silicone e instalar a tampa. Chegou a hora de ir pro lugar.
    Miniaturas de Anexos Miniaturas de Anexos PRATEADO - CJ5 Diesel-dsc08469.jpg   PRATEADO - CJ5 Diesel-dsc08473.jpg   PRATEADO - CJ5 Diesel-dsc08483.jpg   PRATEADO - CJ5 Diesel-dsc08484.jpg   PRATEADO - CJ5 Diesel-dsc08488.jpg

  • #260
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50

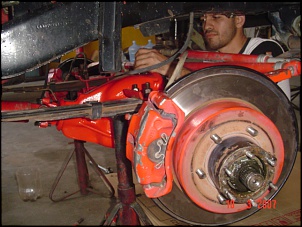

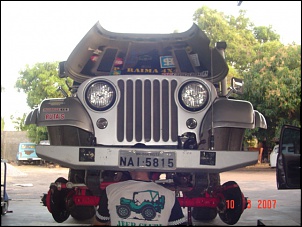

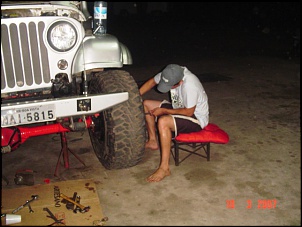

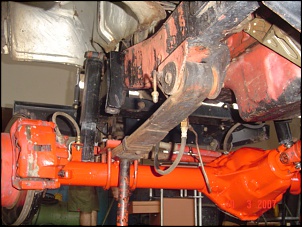

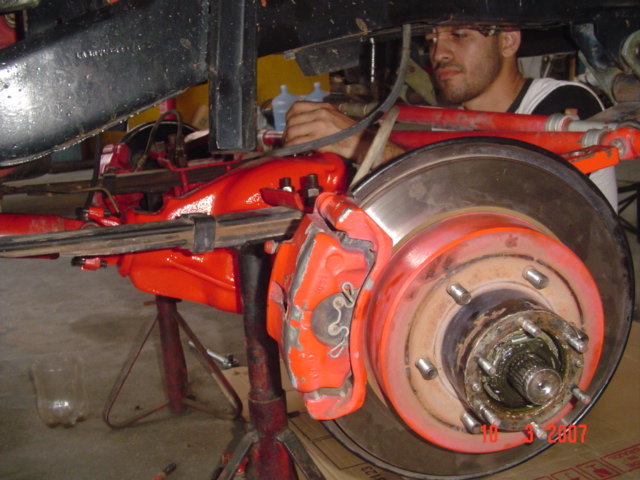

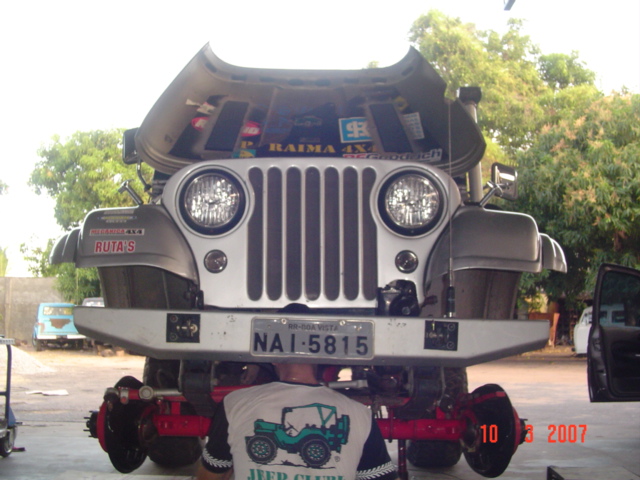

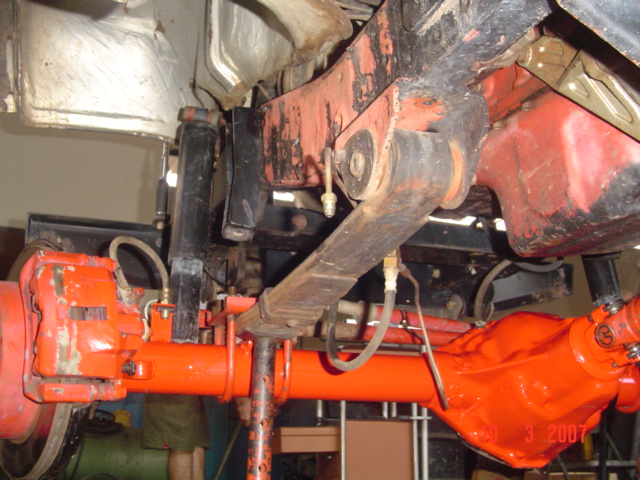

    Noitada chegando e já tava quase pronto. Grampos fixados, terminais de direção, amortecedores, linhas de freio, sangrar freios, instalar as rodas... falta alguma coisa

    Botei a viatura no chão, guardei todo o ferramental e bancadas móveis, lavei as mãos funcionei e quando cheguei no portão lembrei que não tinha colocado óleo no diferencial... ainda bem que eu tava à 20 metros da oficina, heheh foi só meter óleo e cair fora, 10 da noite morto de cansado mas com a missão devidamente cumprida.

    Fui pra casa arrumar umas coisas e durmir porque domingo tinha q acordar às 5:30 da matina pra ir na trilha do Baton.
    Miniaturas de Anexos Miniaturas de Anexos PRATEADO - CJ5 Diesel-dsc08490.jpg   PRATEADO - CJ5 Diesel-dsc08489.jpg   PRATEADO - CJ5 Diesel-dsc08495.jpg   PRATEADO - CJ5 Diesel-dsc08498.jpg

  • #261
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50
    E no domingo trilha do Baton, viatura se comportou 100%.

    Algumas fotos, nem tirei fotos do Prateado porque estava sem paciencia e cansado devido a maratona nos dias anteriores...

    1 Viaturas na trilha
    2 eu com a maior cara de sono.
    3 meu zequinha e herdeiro...
    4 um banho no riacho
    5 o motorista é o mesmo que tá na mensagem anterior apertando as rodas do Prateado, o coitado me ajudou até as 10 da noite, foi pra um show de rock, tomou todas, amanheceu, encheu o tanque do CJ (ap 2.0) com diesel mas ainda assim o maluco participou.
    O navegador e copiloto (nos intervalos entre a dormida) é o Loras que também amanheceu, saiu do plantão e já foi nos encontrar as 6:00 da matina no ponto de saída pra trilha...


    Pronto, tá aí o que rolou, cansei de escrever

    []'s
    Miniaturas de Anexos Miniaturas de Anexos PRATEADO - CJ5 Diesel-dsc08570.jpg   PRATEADO - CJ5 Diesel-dsc08512.jpg   PRATEADO - CJ5 Diesel-dsc08511.jpg   PRATEADO - CJ5 Diesel-dsc08563.jpg   PRATEADO - CJ5 Diesel-dsc08502.jpg

  • #262
    Parabéns pelo Jipe..
    Esta show!!

    Como são as trilhas mais fortes em BV??

    Qual o tipo de terreno que vcs superam??

    Abraços..
    Herbert Lima
    UNIMOG 2t OM 352, TROLLER 3.0 2008, SUZUKI SAMURAI JABURANGA AP 2.0i, SPLASH 4X4

  • #263
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,657
    Agradecimentos: 50
    Fala meu amigo,

    cara, graças à Deus aqui ao redor da cidade tem de tudo, praias, barro, erosões, rochas, montanhas.

    As trilhas fortes são espalhadas pelo Estado, atoleiro de sobra e regiões de serra, não tem muita coisa hard aqui perto não, no mínimo à 100 km de distancia.

    []'s

  • #264
    Rapaz,

    Uma grande aula sobre diferenciais semana passada... e a construção mais rápida que no Overhauling!!! Impressionante!!!

    Abs,
    Ricardo A. I. Loureiro
