Bandeirante 81/81 inicio x fim x recomeço

Rodrigo consegui uma metalúrgica aqui que dobra mas no máximo tubo de 2" com parece de 2MM, estive pesquisando parece que para gaiola daria mas vou dar uma olhada nesses tubos antes.

Obrigado pelas dicas!

Abs. Fabiano

Fabiano se os canos for de parede fina você pode reforçar. 2mm acho fino, mas com bom reforço pode resolver, essas imagens da para ajudar.

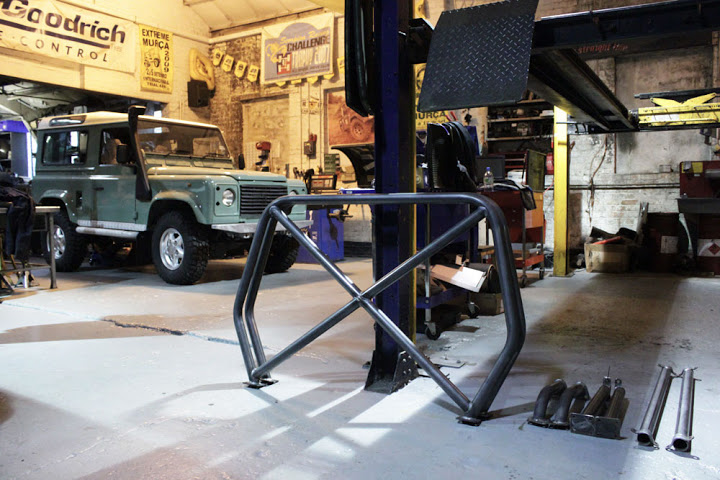

Nesse caso foi colocado travessa em "x" para evitar o esmagamento em caso de capotagem.
Evite canos de tubulação, procure tubos de aço 1020 pode ser mecânico ou trafilado nessa categoria os tubos tem parede mais grossa.
Dê uma olhada na postagem do Hercílio (links) que vai te ajudar muito.

Anexo 497060Anexo 497061

Boa tarde!

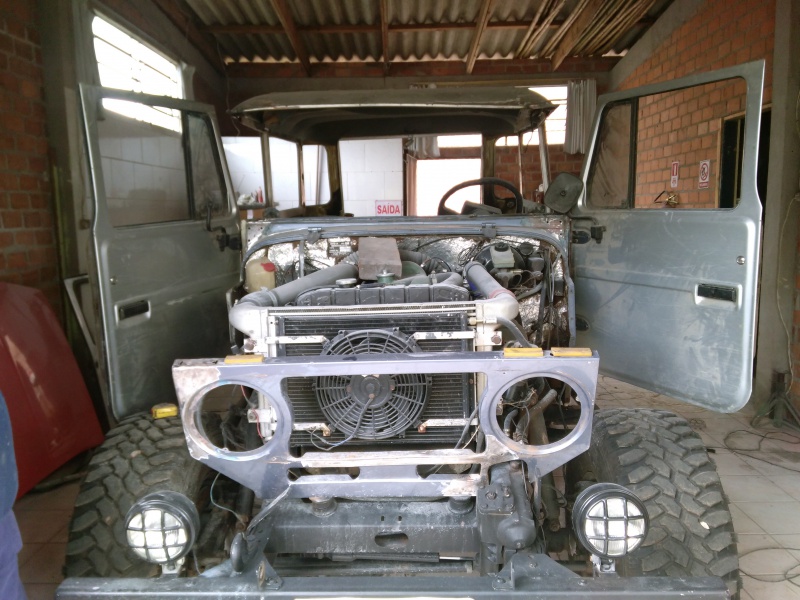

Segue fotos da evolução do trabalho de recuperação da band, ainda falta chegar o quadro do para brisa para poder alinhar mas devagar chegamos lá.
Anexo 497495Anexo 497496

Fabiano parece que os trabalhos da band estão bem adiantados.
Mesmo com o acidente sua band não perdeu a beleza; continua bonitona.
Estou na torcida para ela voltar logo a rodar.
Forte abraço.

Boa noite Rodrigo! O chapeador sabe que uso a band no dia dia e está trabalhando direto só vai atrasar pois o quadro do para brisa não chegou e precisamos dele para alinhar a carroceria se tudo der certo chega na quarta feira pois a transportadora que está trazendo só faz minha cidade na quarta só tenho receio que não chegue dai só na outra quarta e isso atrasaria uma semana. A promessa do chapeador é que em 30 dias ou menos ele me entrega dai fica por minha conta a elétrica e detalhes.
Esse final de semana vou aproveitar o feriadão para iniciar a gaiola interna, vou fazer em casa mesmo vamos ver o que vai dar.

Obrigado pela força!

Citação:

---

Postado originalmente por fabiano r

Boa tarde Lauro!

Esses coxins rompidos tinham quanto tempo de uso?

Eu sempre reviso para ver se algum não está estourado, até pretendia trocar por uns que o Paulo da Tropa4x4 vende mas vai ficar mais para frente.

---

Estes da foto não sei quanto tempo de uso tinham, mas os meus coxins que são novos, um deles rompeu a ligação entre a borracha e a peça de aço onde entra o parafuso!!!!
Desculpa a insistência, mas é um caso absoluto de segurança!!!!!!
Forte abraço!!!!

Fabiano,
Ao construir a gaiola tem que considerar que os pontos de maior esforço fletor (momento) ocorrem nas "quinas". Para travar esses ângulos é necessário triangular ou curvar o tubo.
Nessa hora um bom projeto irá oferecer segurança mecânica em caso de capotamento e ao mesmo tempo não deixar a estrutura tão exposta a ponto de atrapalhar ou criar riscos aos ocupantes.
Creio que os pontos mais críticos estão na (pseudo) coluna A e na coluna B. É incrível como são frágeis da cintura para cima em comparação ao o restante da carroceria.
Na coluna A, justamente o ponto mais afetado no seu acidente, pode-se conseguir uma triangulação incluindo um tubo que servirá de PQP, tanto nos angulos superiores do parabrisa quanto nos ângulos inferiores (para isso uma barra deverá seguir o sobrepainel)
Na coluna B a estabilização deverá ser mais robusta para que a trave não "deite". Nesse ponto penso que a melhor maneira é construir a trave com um único tubo e dobrar com curva de, no mínimo, 25 cm de raio (mais que isso, vai bater na cabeça de alguém). Obs: A melhor maneira de estabilizar essa trave é com um "X", mas definitivamente isso inviabiliza a ocupação do banco traseiro.
O travamento longitudinal é feito em "X" no teto (dispense o forro) e com uma barra ligando a parte superior da coluna B com a parte inferior da coluna C.
Sobre os tubos, a trave da coluna A com 2"x 3mm e a da coluna B 2,5" x 3mm.
Fora isso, é procurar interligar as traves entre si (rente ao piso/caixa de roda) e com os pontos de fixação no chassi.
Depois é só usar a criatividade e aproveitar a gaiola como base para console de teto, apoio para cinto, bancos, alças PQP, etc.
Nunca construí uma gaiola, mas há anos venho pesquisando nos sites gringos.

Bom dia Hercílio!

Vou tomar por base a gaiola da foto na página anterior pode não ficar exatamente igual mas a base será por ali, só o que me incomoda é que vou precisar trocar os bancos futuramente pois os velhos rasgaram um pouco e entortaram (por enquanto vai ficar os mesmos) dai queria fazer o suporte dos banco diretamente na gaiola mas tenho receio de depois não bater com os encaixes de um futuro banco.

Obrigado pela força!

Abs.
Fabiano

Lauro como comentei os coxins são uma polêmica mas no momento não posso inventar muita coisa e vai ficar assim.

A propósito conferi todos nenhum rompeu, mas o dia que puder vou ver para substituir esse sistema.

Em tempo segue uma foto que recebi de um amigo de grupo que sofreu um acidente, ele usa coxins de radiador do mercedes que acredito serem mais frágeis que os de opala e não rompeu nenhum.

Anexo 497553
Como disse o assunto é polêmico mas segurança nunca é de mais.

Abs.

Fabiano

Citação:

---

Postado originalmente por fabiano r

Lauro como comentei os coxins são uma polêmica mas no momento não posso inventar muita coisa e vai ficar assim.

A propósito conferi todos nenhum rompeu, mas o dia que puder vou ver para substituir esse sistema.

Em tempo segue uma foto que recebi de um amigo de grupo que sofreu um acidente, ele usa coxins de radiador do mercedes que acredito serem mais frágeis que os de opala e não rompeu nenhum.

Anexo 497553
Como disse o assunto é polêmico mas segurança nunca é de mais.

Abs.

Fabiano

---

Puta perigo, eu sempre usei parafusos passante, nessa reforma coloquei os coxins de opala...

[]'s

Tentando acertar as portas, vamos ter que refazer o batente pois antes tinha fechadura do mercedes.

Anexo 497675Anexo 497676Anexo 497677

Citação:

---

Postado originalmente por hercilio.neto

Fabiano,
Ao construir a gaiola tem que considerar que os pontos de maior esforço fletor (momento) ocorrem nas "quinas". Para travar esses ângulos é necessário triangular ou curvar o tubo.
Nessa hora um bom projeto irá oferecer segurança mecânica em caso de capotamento e ao mesmo tempo não deixar a estrutura tão exposta a ponto de atrapalhar ou criar riscos aos ocupantes.
Creio que os pontos mais críticos estão na (pseudo) coluna A e na coluna B. É incrível como são frágeis da cintura para cima em comparação ao o restante da carroceria.
Na coluna A, justamente o ponto mais afetado no seu acidente, pode-se conseguir uma triangulação incluindo um tubo que servirá de PQP, tanto nos angulos superiores do parabrisa quanto nos ângulos inferiores (para isso uma barra deverá seguir o sobrepainel)
Na coluna B a estabilização deverá ser mais robusta para que a trave não "deite". Nesse ponto penso que a melhor maneira é construir a trave com um único tubo e dobrar com curva de, no mínimo, 25 cm de raio (mais que isso, vai bater na cabeça de alguém). Obs: A melhor maneira de estabilizar essa trave é com um "X", mas definitivamente isso inviabiliza a ocupação do banco traseiro.
O travamento longitudinal é feito em "X" no teto (dispense o forro) e com uma barra ligando a parte superior da coluna B com a parte inferior da coluna C.
Sobre os tubos, a trave da coluna A com 2"x 3mm e a da coluna B 2,5" x 3mm.
Fora isso, é procurar interligar as traves entre si (rente ao piso/caixa de roda) e com os pontos de fixação no chassi.
Depois é só usar a criatividade e aproveitar a gaiola como base para console de teto, apoio para cinto, bancos, alças PQP, etc.
Nunca construí uma gaiola, mas há anos venho pesquisando nos sites gringos.

---

Grande Hercílio,

Ótimas informações, mas será que já abusando da sua boa vontade será que dava para fazer um esquema, a mão livre mesmo já seria muito bom!!!
Vou colocar uma gaiola nova no meu java e planejamento é fundamental!!
obrigado mesmo!!!
