CJ5 RED LEGEND (ex Pomarola) EM REFORMA

[anderson_wzorek]

Tweet

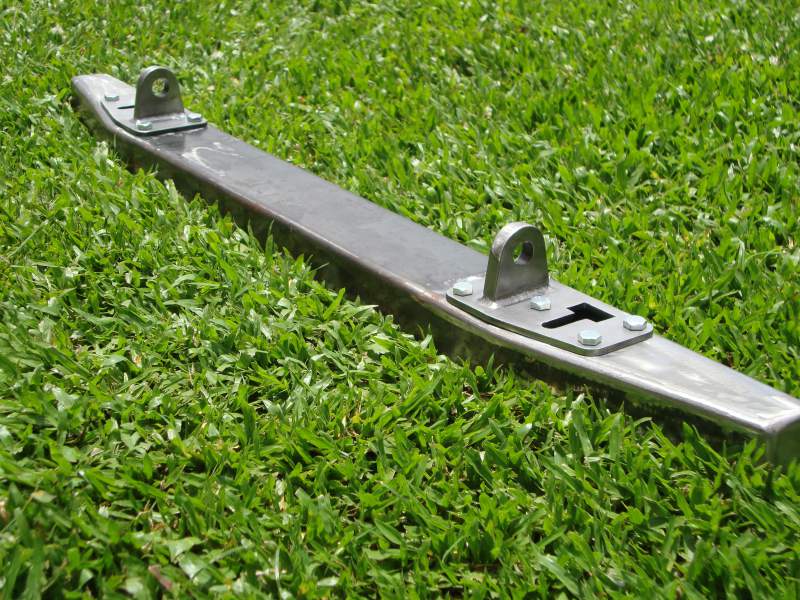

Colocação dos suporte dos feixes traseiros por fora das longarinas:

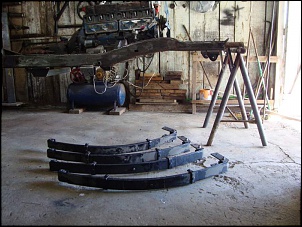

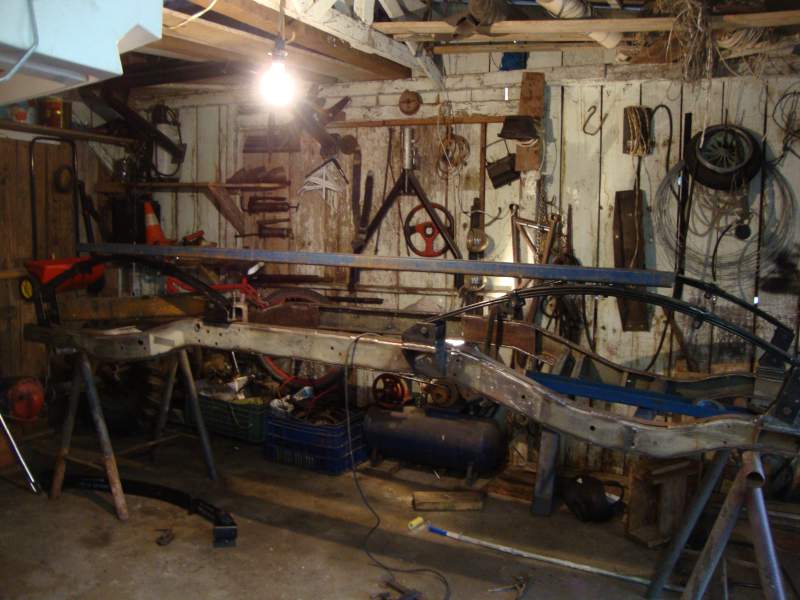

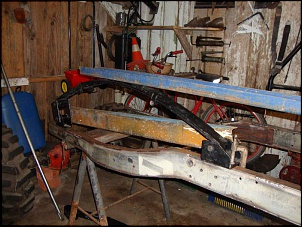

Colocação dos suporte dos feixes dianteiros, gabaritos improvidados com as furações para manter os 4 feixes com o mesmo arqueamento e garantir o entre eixos nas duas longarinas, para não ter erro e o jeep andar de lado:


E por ultimo o resultado de tanto trabalho:

[Paulo Fernando]

Anderson, se lhe consola fiquei 7 anos reformando o meu jeep e ainda não esta do jeito que gostaria mas, agora ja posso fazer umas trilhas, lembro das historias de se jeep naqueles encontros la no Sta Quiteria que fui em uns 2 ou 3 mas seu jeep eu não conhecia, desde aquela época gostava de ouvir sua opinião sobre as adaptações e, vi aqui no form uma gaiola que soldou que achei muito legal, é isso ae não desanima e agora trabalha masi tempo em cima do Red que sai logo do estaleiro, depois vai fazendo melhorias, o que importa é divertir com o bixim em breve, abraço e boa sorte ae.

[anderson_wzorek]

Anderson, se lhe consola fiquei 7 anos reformando o meu jeep e ainda não esta do jeito que gostaria mas, agora ja posso fazer umas trilhas, lembro das historias de se jeep naqueles encontros la no Sta Quiteria que fui em uns 2 ou 3 mas seu jeep eu não conhecia, desde aquela época gostava de ouvir sua opinião sobre as adaptações e, vi aqui no form uma gaiola que soldou que achei muito legal, é isso ae não desanima e agora trabalha masi tempo em cima do Red que sai logo do estaleiro, depois vai fazendo melhorias, o que importa é divertir com o bixim em breve, abraço e boa sorte ae.

Opa Paulo, bem vindo ao tópico do RED
Então a reforma do meu jeep é tudo ao estili faça você mesmo, o REd hoje está muito avançado, só não atulizei o fórum.
Estou reformando meu jeep lá mesmo onde eram os encontros, uma hora quando puder apareça por lá.

Abraços

[anderson_wzorek]

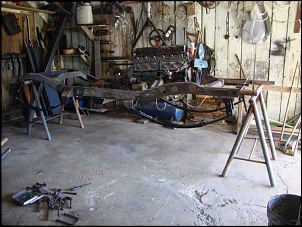

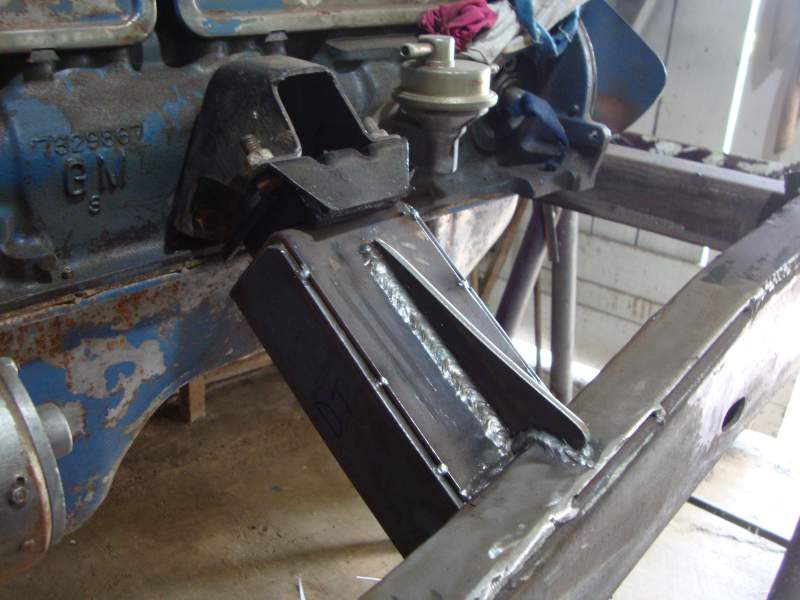

Posicionamento e confecção dos supotes de motor.

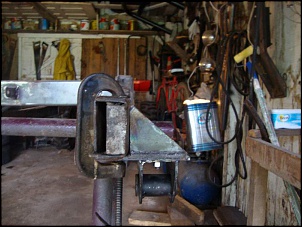

Foto 1- A necessidade é mãe da criatividade, dobrdaeira para confeccionar os suportes;
Foto 2- Posicionamento de acordo com o chassi;
Foto 3- Suporte direito;
Foto 4- Suporte esquerdo;
Foto 5- Motor em sua posição final.

[tuna]

Anderson, atualiza mais aí...

[]´s babando nas soldas...

[cesarzubek]

Acompanhando pessoalmente a reforma e agora no fórum.
Espero que não demore muito, porque daqui a pouco terei que reformar a lata da Band.
As soldas do Anderson ficam muito show, o cara é detalhista ao extremo!

[anderson_wzorek]

Acompanhando pessoalmente a reforma e agora no fórum.
Espero que não demore muito, porque daqui a pouco terei que reformar a lata da Band.
As soldas do Anderson ficam muito show, o cara é detalhista ao extremo!

Logo sai do estaleiro e colocamos a Band para uma "pequena parada Técnica" haha!!!

[anderson_wzorek]

Anderson, atualiza mais aí...

[]´s babando nas soldas...

Aos poucos coloco em dia esse tópico, ai é som manter com as atualizações semanais!!!!

Tem dias que a mão ta no jeito pra solda hehe

[anderson_wzorek]

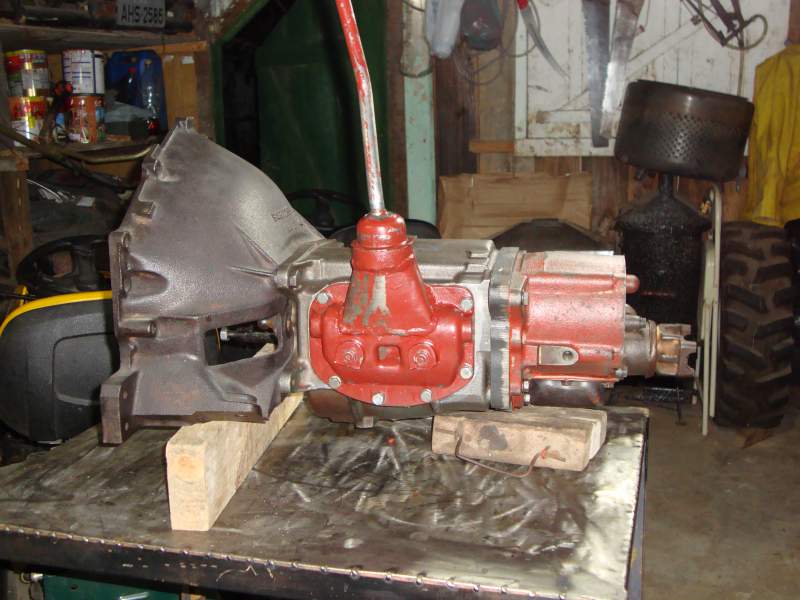

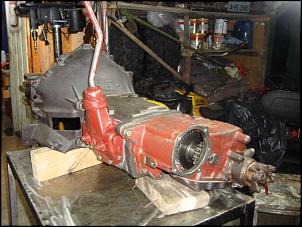

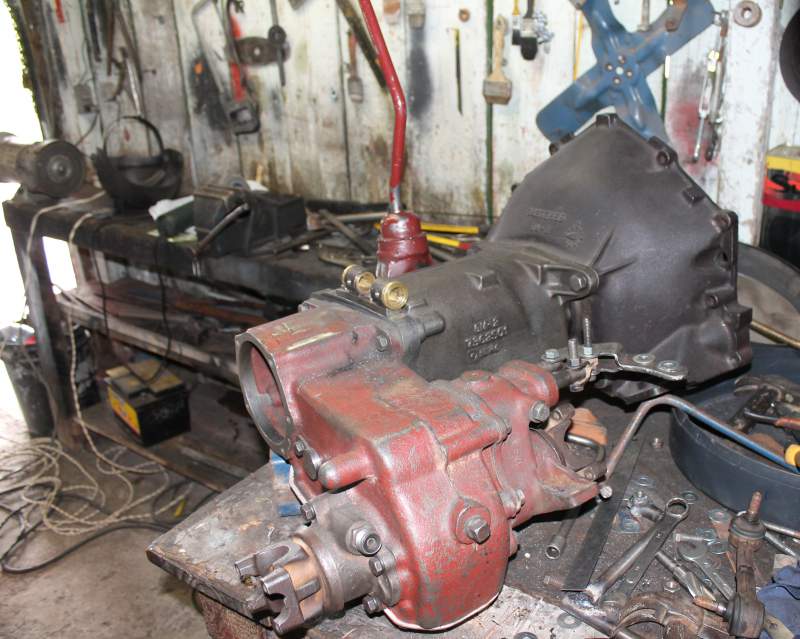

Revisão e montagem do conjunto de trasmissão

Cambio C-10 + t-case com rolamentos e acionamento de tração e reduzida por unica alavanca.

[anderson_wzorek]

Continuando....

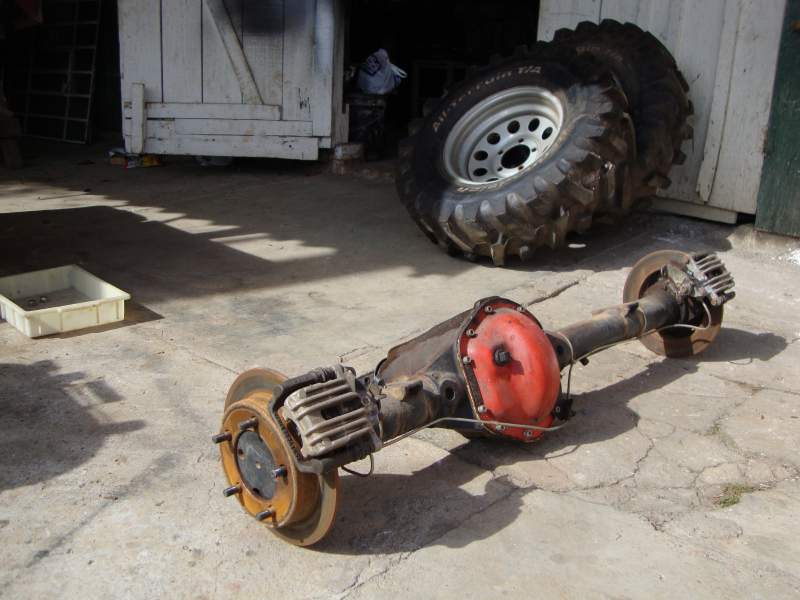

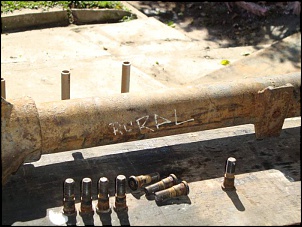

Substituição dos eixos Dana 44 do jeep por dana 44 de Rural:
Foto 1- Eixo original jeep

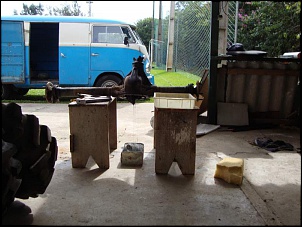

Foto 2- Eixo de Rural chegando na oficina
Foto 3 Eixo de Rural já na bancada
Foto 4- Desmontagem eixos originais

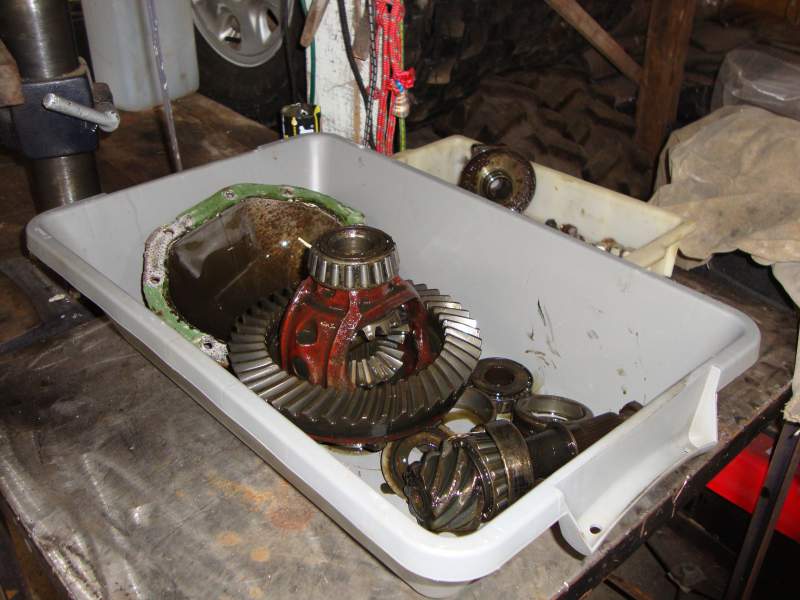

Foto 5- Aos pedaços.

[anderson_wzorek]

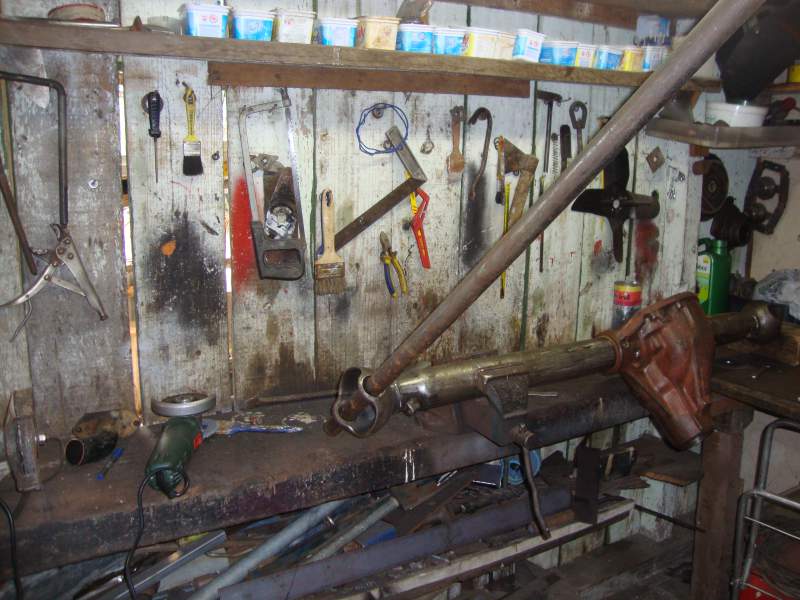

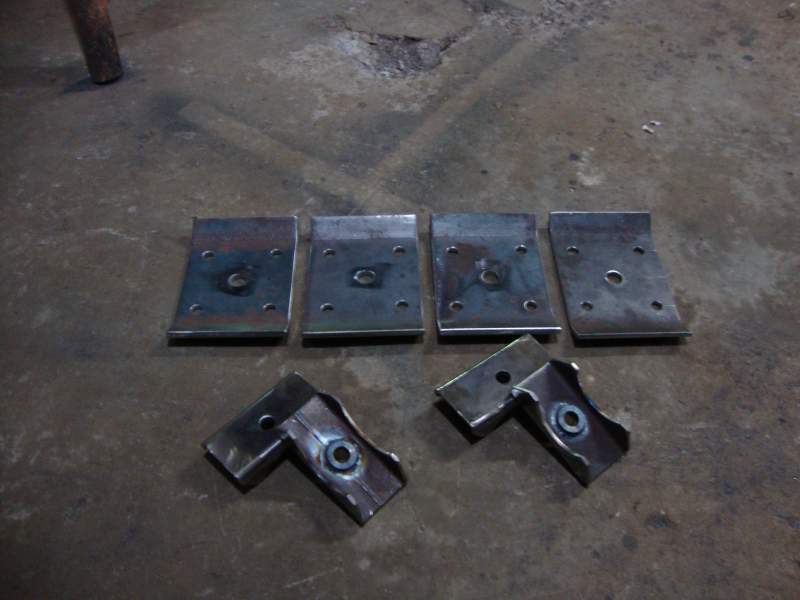

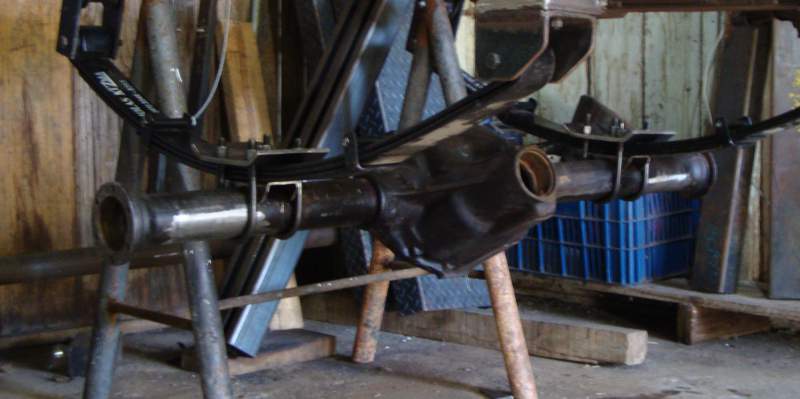

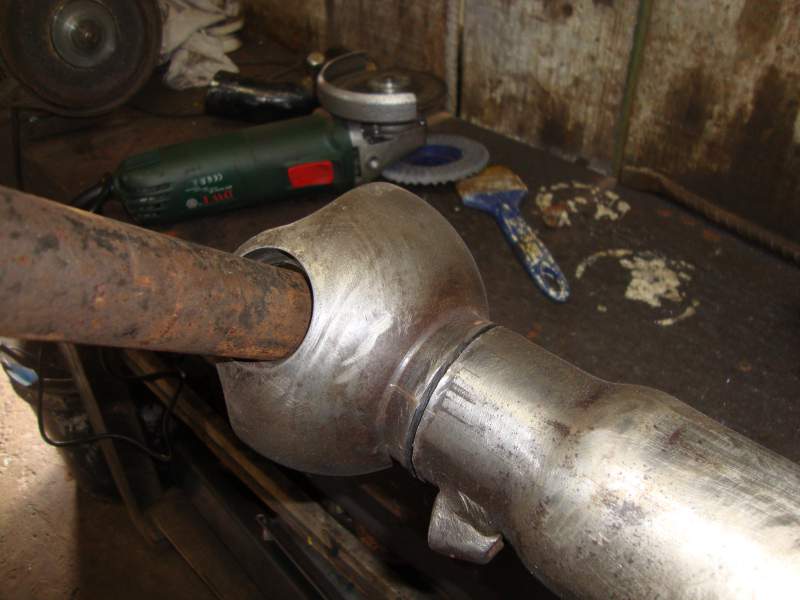

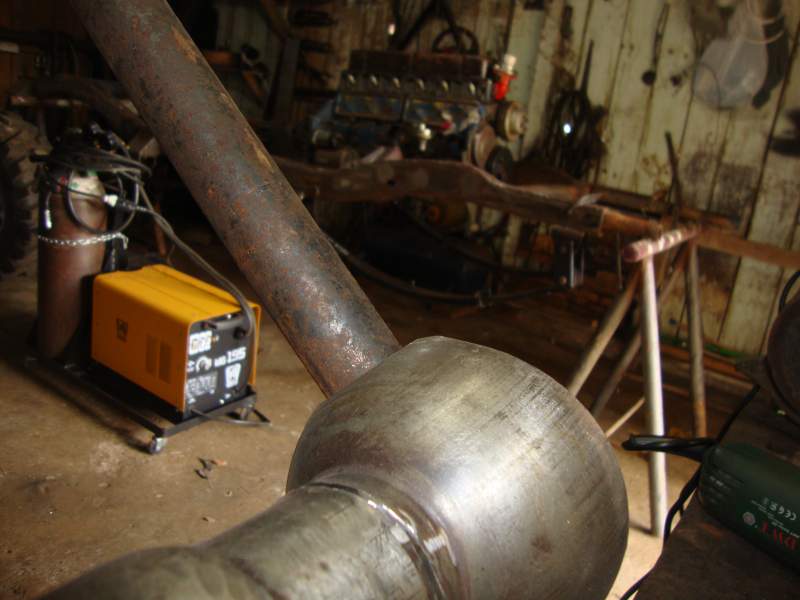

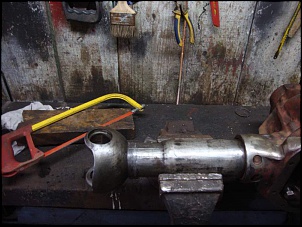

Preparação dos eixos e confecção das peças para SPOA.

[anderson_wzorek]

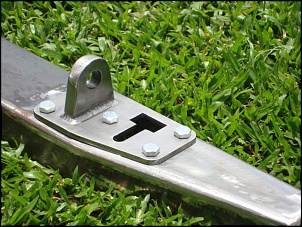

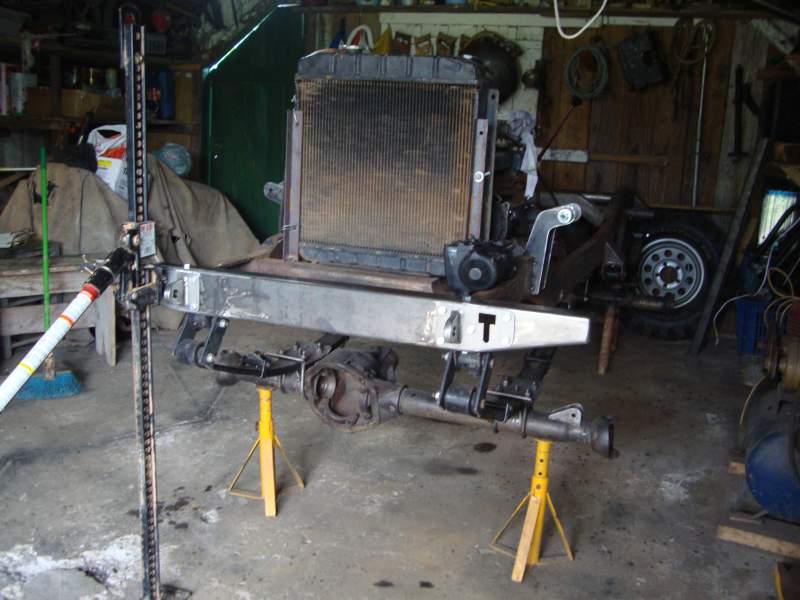

Para tirar o stress da construção da mecânica resolvi fazer o parachoque dianteiro.

Chapa "u" dobrada sob medida e o resto é por minha conta.
Pontos de ancoragem e suporte para hi-lift em uma peça só.
Pontas chanfradas para ficar com ar mais agressivo.

Atualmente o parachoques recebe alterações para receber guincho mecânico
