Faz um tempo que quero instalar luzes traseiras de neblina. Costumo viajar à noite na Serra do Mar e tem dias que a névoa é "braba". Acho o cúmulo a Prado não vir com elas instaladas. Se olharem por baixo, próximo às lanternas, verão que existe uma tomada com a fiação para a lâmpada. Pesquisando no manual de elétrica vi que os fios positivos (branco e azul) chegam num grande terminal no lado esquerdo do paralamas dianteiro e deveriam continuar até o interruptor. Mas na nossa Prado morrem ali. A ligação no interruptor original é meio complicada, envolve a chave de seta e o farol de neblina, então decidi colocar um interruptor simples.

Se alguém mais quiser instalar, segue um pequeno tutorial:

No fim de 2011 comprei os 2 chicotes com os soquetes. Tive que furar as lanternas para encaixá-los. Fiz um molde de papel, ficou perfeito e bem vedado (foto 1).

Para chegar ao fio branco e azul, temos que tirar o acabamento: primeiro o trilho no piso. É encaixado sob pressão. Tirar com cuidado da frente para trás. Depois do último traseiro, deslocar para a frente que sai. A seguir puxar o descanso do pé esquerdo, também é encaixado sob pressão. Aparece um parafuso de plástico preto, desrosqueável com a mão. O painel lateral deve ser deslizado para trás, mostrando toda a instalação elétrica desse lado. O fio azul morre no mais baixo, indicado com a seta vermelha. Notem que ele não segue para o painel.
Não consegui soltá-lo do conector, cortei e tirei um trecho do chicote, para ficar mais fácil de trabalhar.

A partir daí foi tranquilo, uma ligação comum com relê, tem esquemas à vontade na net. Passei os fios do vão do motor para dentro através de uma borracha de vedação. Fiz um furo bem justo. O sinal para o relê peguei lá na frente, da lanterna. Assim, quando desligo a lanterna ele também desliga, para o caso de esquecer ele ligado. Para evitar isso (odeio luz de neblina ligada sem neblina :mrgreen:), usei um interruptor com luz vermelha, que acende ao ligar a lanterna.

Abraços

Anexo 351183Anexo 351184Anexo 351185Anexo 351186

Show, cada dia melhor a Andina :palmas::palmas:

Abraços

Opa.

Trabalho de primeira, hein?!
Parabéns, Newton e obrigado por compartilhar conosco.
Abs

Newton,
onde você comprou os chicotes com os soquetes? E o interruptor para acender me parce próprio para a Prado, ou é adaptado?
Esta semana mesmo eu estava pensando em instalar essas luzes e agora com o seu tutorial fiquei ainda mais tentado a fazê-lo.
Os esquemas para instalação do relê você tem?
Parabéns!

Citação:

---

Postado originalmente por Michelangelo

Newton,
onde você comprou os chicotes com os soquetes? E o interruptor para acender me parce próprio para a Prado, ou é adaptado?
Esta semana mesmo eu estava pensando em instalar essas luzes e agora com o seu tutorial fiquei ainda mais tentado a fazê-lo.
Os esquemas para instalação do relê você tem?
Parabéns!

---

Michelangelo, o chicote pedi para uma sobrinha trazer pra mim de Londres, ela mora lá. Paguei 15 libras cada. O código é 82214-60050. Se não encontrar na Toyota, é fácil adaptar qualquer um. É só procurar algum para lâmpada 1 polo 21W.

O interruptor é adaptado, cortei as tampas cegas e encaixei no lugar. Comprei antes 2 tampinhas cobaias num desmanche, hehehe. Procure no Google (imagens) por interruptor gangorra 12V, tem uns legais. Esse eram 110V, tive que desmontar e trocar a lâmpada por uma de "rabicho" 12V. Tem uns retangulares, talvez fique mais bonito.

O esquema do relê é fácil:

- Terminal 30 do relê: vai para o positivo da bateria Instalar um fio com um porta-fusível (usei um de 7,5 A, acho que tá bom).
- Terminal 85 do relê: vai para um terra (tem um ponto bom ao lado da bateria, no paralamas)
- Terminal 87 do relê: vai para o positivo da luz de neblina (o fio branco e azul que mostrei acima)
- Terminal 86 do relê: vai para o interruptor e do interruptor para um sinal positivo(lanterna ou do farol de neblina). Você escolhe de onde vem o sinal. Peguei o positivo da lanterna por achar interessante desligar se a lanterna for desligada. Na instalação original, ele vem do farol dianteiro de neblina, acende junto. Como em algumas situações em estrada de terra ou trilha acho legal usar o farol de neblina para iluminar o chão bem perto, optei por separá-los, pois se alguém estiver atrás a luz forte vai encher o saco.

Aqui nesse link da Hella tem um esquema, no "mounting instructions", abaixo à esquerda.

My Hella Lights :: 500 Series Black Magic

Qualquer dúvida vai perguntando.

Abraços

Muito maneiro, parabéns pelo tutorial!!!Muito @#da esse parachoque dianteiro!!

Olá, Newton. Parabéns pela viatura. Acabei de comprar uma Prado 2006 e ela veio sem um acabamento do bagageiro do teto. Voce vende o bagageiro original? Com certeza sua viatura servirá de inspiração para futuros upgrades na minha. Abs, Regis

Citação:

---

Postado originalmente por Ortomaster

Olá, Newton. Parabéns pela viatura. Acabei de comprar uma Prado 2006 e ela veio sem um acabamento do bagageiro do teto. Voce vende o bagageiro original? Com certeza sua viatura servirá de inspiração para futuros upgrades na minha. Abs, Regis

---

Oi Regis, bem-vindo ao fórum.

Obrigado pelos elogios, você viu que praticamente tudo foi feito pelo Jeison.
No momento estou usando o bagageiro original. Tirei o de ferro para pintá-lo há 6 meses e não mexi ainda :oops:. Não penso em vendê-lo. Qual peça você precisa? (dianteira, traseira ou do meio, esquerda ou direita?) Tem uma Prado capotada num desmanche aqui em São Paulo, posso ver se tem pra você. Se bem que pelo que andei olhando não sei se sobrou algo do bagageiro.

Abraços

Hoje resolvi tentar elevar o respiro do câmbio auto. O Jeison já tinha elevado o do diferencial traseiro e da t-case.

Buscando em alguns fóruns gringos, encontrei fotos e algumas dicas. Eles falam que é fácil afastar a mangueira do respiro e, por baixo, fazer a extensão. Não sei como eles conseguiram, eu apanhei pacas. Não vi como afastar a mangueira sem desconectá-la. Talvez as versões da australiana D-4D tenham alguma diferença, sei lá.

O negócio é o seguinte: a mangueira é bem curta, e presa ao câmbio numa peça de plástico, articulada (35104B no esquema anexo). Só consegui mexer no tato, o espaço é bem apertado (até tô vendo a cara do Jeison pensando bobagem :stop:). Soltei a mangueira nesse ponto, afastando a presilha com a mão, é relativamente fácil. Muito cuidado com a peça plástica, não sei se ela é forte ou não. Se quebrar ali ferrou, tem que abaixar o câmbio pra trocar. O negócio é não forçar muito. Uma vez solta a extremidade, é só deslizá-la através do suporte (acho que é o 90949-01826 do esquema).

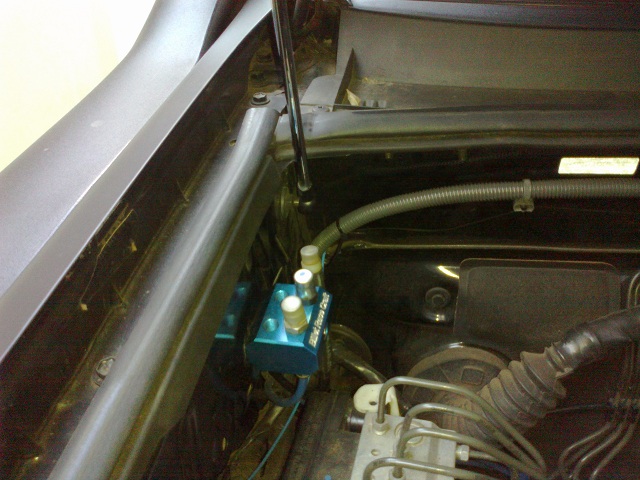

A ligação entre o tubo original e o novo tubo de respiro fiz com um bico de câmara de pneu sem a válvula. Deu na medida exata. Agora é só achar um lugar qualquer para fixar. Eu aproveitei e instalei junto aos outros respiros elevados. O respiro do câmbio é de plástico, diferente dos diferenciais. Vou ver se acho um igual para instalar no mesmo suporte, só para ficar mais bonito :torcendo:.

A foto do respiro original "roubei" da Pradopoint, as outras fiz com o celular :oops:. Embaixo do carro sem chance de tirar fotos, não dá para ver nada do respiro.

AbraçosAnexo 356588Anexo 356589Anexo 356590Anexo 356591Anexo 356592Anexo 356593

Citação:

---

Postado originalmente por Newton Guerra

Tem uma Prado capotada num desmanche aqui em São Paulo,

---

Oi Newton.
Se não for muito fora de mão chegar até onde está essa Prado capotada, você poderia ver ser ainda têm os difusores do ar condicionado no painel. Estou precisando do esquerdo, do central-direito e do direito. Os meus estão com os botões de direcionamento quebrados...
