SPORTAGE - Elétrica e Eletrônica

Olá pessoal! Estou com problema no circuito das velas de aquecimento da minha Sportage TD 2001. Ao virar a chave a lampada não acende e consequentemente as velas não aquecem. A principio a lampada está ok, pois virando a chave bem lentamente percebo que ao fundo, bem fraco, ela da uma luz em conjunto com o temporizador +- 6s. Existe rele de sensor de temperatura, e onde fica??? Agradeço a todos.

ebilla, existe um relé em uma central eletrônica que fica sob o assoalho do carona, remova o tapete e terá acesso a ela.
Boa sorte na investigação!!!

Marcus, obrigado pela dica! Encontrei o relé e percebi pela sua aparencia que ele já havia sido aberto. Aproveitei e também abri. O fio da bobina estava rompido e refiz a solda. Em teste de bancada o relé funciona mas no local não. Vou continuar procurando o defeito. O que me espanto é que existe tensão constante nos fios tanto de acionamento do relé como no que vai para as velas aquecedoras, o que pode ter danificado. Acredito que alguem tenha feito uma gambiarra das bravas. As vezes penso em quem colocou o alarme, trava, vidro eletrico e ligou no primeiro fio que encontrou. O alarme estava com corta corrente ligado em um fio preto/amarelo abaixo do volante, assim penso que tambem possa ter danificado outro componente. Existe algum temporizador que controla o sistema??? Caso alguem tenha alguma sugestão, obrigado!!!

Citação:

---

Postado originalmente por Marcus Pereira

ebilla, existe um relé em uma central eletrônica que fica sob o assoalho do carona, remova o tapete e terá acesso a ela.
Boa sorte na investigação!!!

---

Bom dia a todos,
Desculpe minha ignorancia, mas é minha primeira vez e não estou sabendo como acessar para fazer minhas perguntas e tirar minhas dúvidas, se este for o caminho certo, então é s´me avisar, obrigado.

Bom dia novamente,
Acho que achei o caminho sem querer, rsrsrsrsrs, já vou iniciar fazendo perguntas, quem tiver dúvidas sobre a sportage é só me perguntar, estarei a disposição, lógico que dentro dos meus conhecimentos.
Tenho uma Sportage 4WD, o problema dela é que esta roubando carga da bateria, já troquei a bateria por uma nova, de um dia para o outro zerou, ficou sem carga nenhuma, vistoriando a parte elétrica, notei que com todos os equipamentos desligados, ainda saia faisca do cabo da bateria (aquele teste rápido de encostar o cabo na bateria), verifiquei a caixa de fusível e notei que o fusível que controla a luz de freio é o mesmo que, em partes, controla o bip do som de porta aberta e lanterna acesa, ocorre que quando desligo o fusível, a faisca some, já verifiquei o chicote que manda energia para as lanternas e nada encontrei. Pergunto eu, este sistema do fusível da luz do freito é conjugado com o bip de sonorização? Outra pergunta, tentei entrar no site Kia Global Information System (KGIS) e não consegui fazer o refrido cadastro, ele pede para entrar no link de Privacy Police, e simplesmente não entra, tem alguma forma de eu conseguir este esquema da parte elétrica da sportage?
Por favor, se alguem puder me ajudar eu agradeço.
Obrigado por enquanto.

Oi Paulo,

Seja muito bem vindo!

na categoria Sportage temos vários tópicos abertos por partes, o bom é questionar no tópico sobre o assunto, vou colocar alguns pra vc ir se divertindo.
Bate papo livre : http://www.4x4brasil.com.br/forum/ki...light=sportage
Motor e transmissão: http://www.4x4brasil.com.br/forum/ki...light=sportage
elétrica e eletrônica: http://www.4x4brasil.com.br/forum/ki...light=sportage
sportage fervendo: http://www.4x4brasil.com.br/forum/ki...light=sportage
conserto vidros elétricos: http://www.4x4brasil.com.br/forum/ki...light=sportage
pneus rodas e suspensão: http://www.4x4brasil.com.br/forum/ki...light=sportage


tem alguns outros, mas com estes vc já faz uma festa, aproveite bem oc conhecimentos.
elétrica só sei quando dá choque, mas alguém aparecerá pra te ajudar.
Boa lama!

Robinho

Ou então todos os tópicos, clique no link
Kia Sportage [Arquivo] - 4x4 Brasil - Portal Off-Road

Boa tarde pessoal.
Meu carro está com um problema intermitente. Ao ligar e acelerar, o conta-giros marca normal mas, se o carro fica em lenta ele vai direto à zero. Este problema já aconteceu meses atrás, normalizou, e agora voltou a acontecer. Já tentei solucionar mas não tenho o esquema elétrico e fui só no tato, não sei se existe algum relé que comanda isso e tb onde o marcador é ligado. Alguém tem uma dica pra passar?

Valeu.

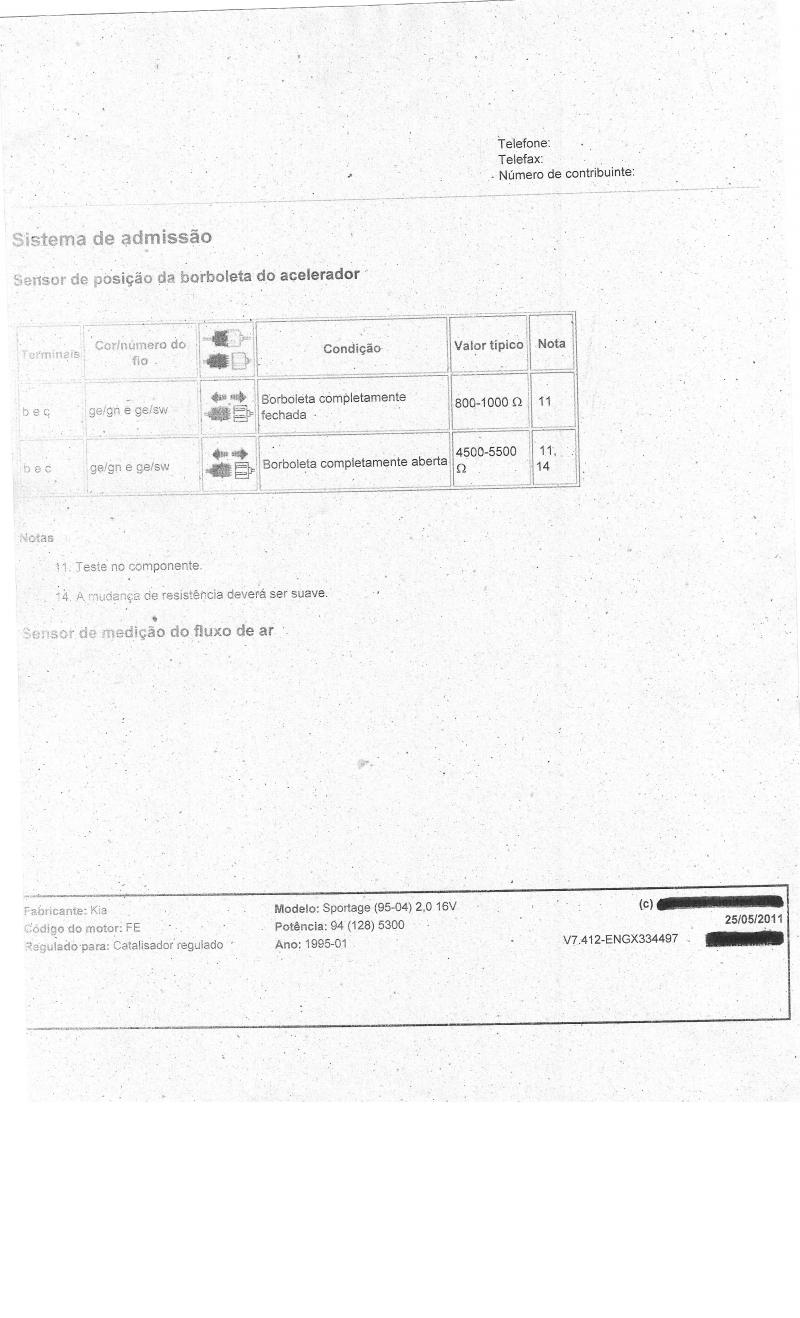

Anexo 295249Anexo 295250Anexo 295251Anexo 295252Contribuição aos amigos, esquema elétrico SPT gasolina. Anexo 295248

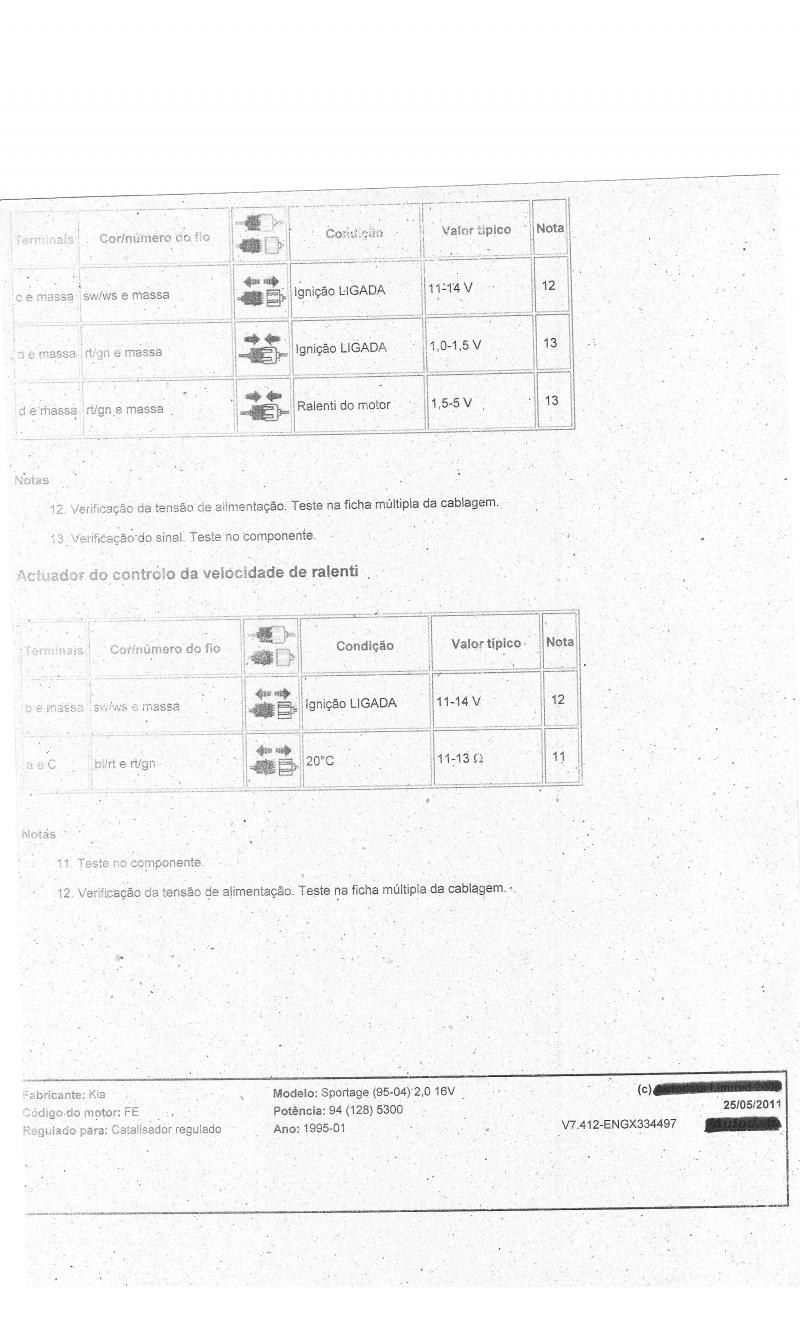

Anexo 295254Continuação...Anexo 295253Nas tres primeiras folhas onde tem o esquema é só colocar alinhadas e colar.
Foi com isso aí que descobri ligaçõs erradas na injeção, a viatura "pipocava" e não andava nada, além de beber mais do que eu.
Se ajudei tá bom!!!

LAMA!!

Olá vou fazer uma experiência este fds com o sensor de temperatura original da minha sptg, quero descobrir qual a escala dele pq to querendo colocar uma ventoinha elétrica extra e um indicador novo no painel.
To pensando em fazer o meu próprio controle de temp. usando o sensor original numa boa e ainda manter o indicador furado do painel rssss

Mas pra dar certo preciso da experiência de vocês (sensores extras), quero saber qual temperatura real da água em relação ao marcador original:
-quando o ponteiro começa a se mover
-quando chega na primeira marca
-quando para de subir (posição normal um pouco antes do meio)

Com isso da pra achar uma relação aqui na minha e fazer minha gambitech :)

Usa o do omega 2.2 ou da s10, dá certo no caso de adaptação!
