Projeto Fake GPW. Um 1972 metido a 1942 militar

Dic como tornar os engates mais curtos? Como a alavanca fica longa o movimento para engatar também fica.

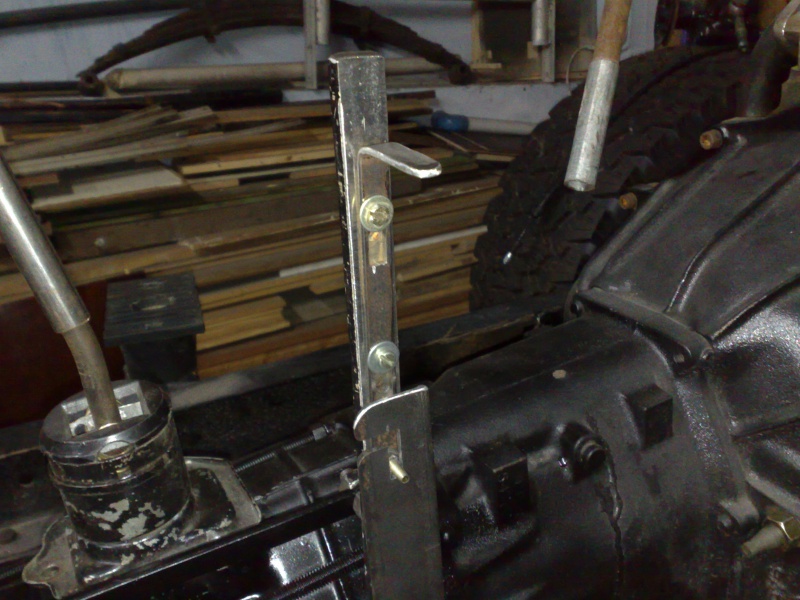

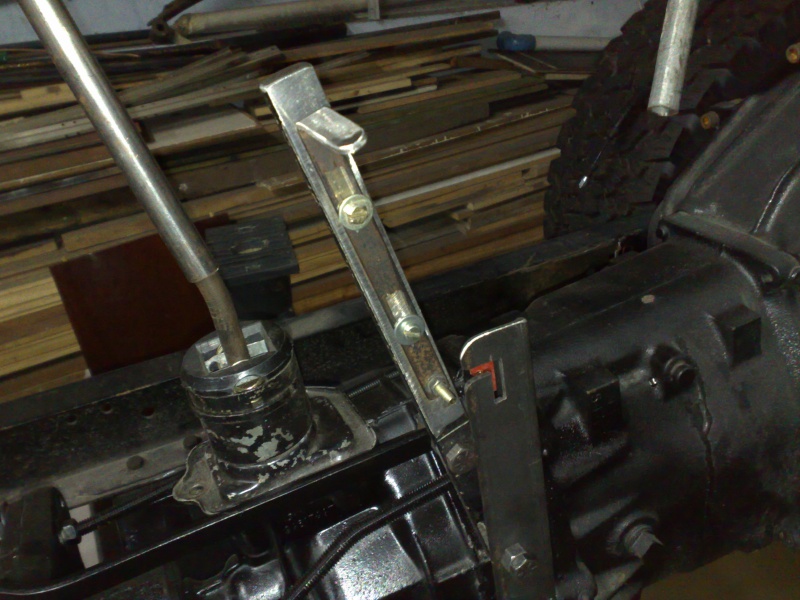

Alavanca do guincho e trava de seguranca da mesma concluida, só pintar.

Deu até pra instalar um interruptor (em vermelho) que irá avisar com luz no painel e sonoro que o guincho esta "ligado".

Anexo 450687

Anexo 450688

Anexo 450689

Citação:

---

Postado originalmente por Dic3

Voce diz tornar os engates mais curtos?

Ja fiz no 61 e nesse vou fazer quando colocar a carroceria no lugar, pois preciso medir a altura da caixa em relacao ao assoalho.

---

Isso mesmo, queremos fotos dessa ai heeheh , estou esperando faz anos viu, pois como o Vava disse com o aumento da alavanca aumenta tambem a distancia das marchas, uma curiosidade as marchas não ficam mais duras e a caixa mais pesada pra mudar as marchas ?

Citação:

---

Postado originalmente por Dic3

Voce diz tornar os engates mais curtos?

Ja fiz no 61 e nesse vou fazer quando colocar a carroceria no lugar, pois preciso medir a altura da caixa em relacao ao assoalho.

---

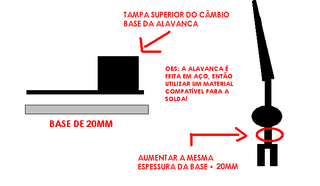

Dic, o método de engate rápido seria algo semelhante ai isso?
Anexo 450700Anexo 450701
Peguei essas fotos de um fórum de opalas.

Citação:

---

Postado originalmente por Ian Jeep

Dic, o método de engate rápido seria algo semelhante ai isso?
Anexo 450700Anexo 450701
Peguei essas fotos de um fórum de opalas.

---

Beleza Ian , mais em vez de cortar e seodar a base da alavanca não e melhor mudar a bola mais pra cima ?

Sim sim, foi isso mesmo!

Citação:

---

Postado originalmente por juleymar73

Beleza Ian , mais em vez de cortar e seodar a base da alavanca não e melhor mudar a bola mais pra cima ?

---

Juleymar,

A esfera de qualquer maneira vc terá que deslocar para cima, mas se vc não colocar um calço(alumínio, teflon, tecnyl...) senão a ponta da alavanca ficará mais comprido, o calço não precisa ser soldado. No Clark 260f existe um kit de engate rápico que uso, diminuiu muito o curso da alavanca.

http://bimg2.mlstatic.com/alavanca-d...466_062013.jpg
http://bimg1.mlstatic.com/alavanca-d...388_062013.jpg


abraços.

Olá Dicezar!
Que bom que o projeto está andando! Fico feliz e é claro, tirando idéias para o meu...
Estou mechendo com o meu, já reforcei chassis, coloquei feixes de Toy e estou ajustando a fibra e os suportes.
Como você fez com os furos dos coxins da carroceria, pois ele pegam, é claro, nos reforços da fibra, e o meio deles é oco, ficando um sanduíche oco... não sei se me expressei bem, mas entendeu? Você parafusou assim mesmo...
Estava pensando em preencher essa parte oca com alguma resina que resista à pressão do aperto do parafuso no coxim...
O que me diz?
Abraço

Fala Marcos, como esta meu amigo!!!

Seria uma otima ideia preencher com resina pois seria um reforco a mais.
Porem no meu caso os coxins sao diferentes e nao se apoiam nesses reforcos de fibra que voce citou. Os meus coxins possuem dois parafusos para fixacao na carroceria. Entao minha unica solucao foi colocar arruelas grandes para distribuir a forca. SE quiser posso tirar fotos quando estiver com a carroceria no lugar.

Citação:

---

Postado originalmente por Dic3

Fala Marcos, como esta meu amigo!!!

Seria uma otima ideia preencher com resina pois seria um reforco a mais.
Porem no meu caso os coxins sao diferentes e nao se apoiam nesses reforcos de fibra que voce citou. Os meus coxins possuem dois parafusos para fixacao na carroceria. Entao minha unica solucao foi colocar arruelas grandes para distribuir a forca. SE quiser posso tirar fotos quando estiver com a carroceria no lugar.

---

Então Dicezar
Estou pensando seriamente em preencher com resina esse espaço oco, até porque vou apoiar a gaiola nos mesmos parafusos dos coxins, daí é fundamental que todo o "troço" esyeja fem fixado...
Você pode me indicar alguma resina para isso? E uns macetes para trabalhar com ela? Não tenho a mínima idéia e li em algum lugar, acho que no tópico do Pepe, que vc já usou algo assim...
Abraço

Nao tem segredo Marcos, pra comprar a resina eu recomendo a Casa do Silicone no agua verde onde o preco é melhor. Pode ser aquela resina escura mesmo, nao precisa ser nada muito especial pois a resina usada pra fazer a carroceria é da escura tambem.
Com certeza pra preencher todas as travessas acho que precisar do galao de 5 litros.
Acho que a melhor forma de preencher seria virar a carroceria de cabeca pra baixo, fazer alguns furos nas travessas e ir enchendo com resina pois ela é liquida e vai escorrendo e entupindo os espacos ocos.
O processo de preparacao nesse caso nao tem segredo, basta misturar a quantidade (recomendada pelo fabricante) de catalizador na resina, misturar e ir derramando nos furos que voce fez. So recomendo nao misturar tudo de uma vez pois se demorar ela pode endurecer e vc perde o produto. Vai fazendo de 1 em 1 litro.
Dependendo do furo pode usar um funil velho, sei la. Se vc tiver alguma ideia diferente pode adotar tambem.

Citação:

---

Postado originalmente por Dic3

Nao tem segredo Marcos, pra comprar a resina eu recomendo a Casa do Silicone no agua verde onde o preco é melhor. Pode ser aquela resina escura mesmo, nao precisa ser nada muito especial pois a resina usada pra fazer a carroceria é da escura tambem.
Com certeza pra preencher todas as travessas acho que precisar do galao de 5 litros.
Acho que a melhor forma de preencher seria virar a carroceria de cabeca pra baixo, fazer alguns furos nas travessas e ir enchendo com resina pois ela é liquida e vai escorrendo e entupindo os espacos ocos.
O processo de preparacao nesse caso nao tem segredo, basta misturar a quantidade (recomendada pelo fabricante) de catalizador na resina, misturar e ir derramando nos furos que voce fez. So recomendo nao misturar tudo de uma vez pois se demorar ela pode endurecer e vc perde o produto. Vai fazendo de 1 em 1 litro.
Dependendo do furo pode usar um funil velho, sei la. Se vc tiver alguma ideia diferente pode adotar tambem.

---

Valeu Dicezar.
O esquema é esse mesmo que você sugeriu, virar a fibra de ponta cabeça para colocar a resina, em vários pontos ao longo das travessas.
Abraço e acompanhando!
