Acionamento de Tcase por cabo

[Loras]

Tweet

Barcos possuem acionamento por cabo bem interessante!

Procurem pelas caixa de direção de motores de popa.

De repente dá para aproveitar os sistema... ou pelo menos os cabos.

Abs.

[chinelao4x4]

se o problema é : como acionar a reduzida preso no banco conha e sito 4 pontas, ? facil aumeta a alavanca !, rsrsr
desculpa, rsrsrs
é quevi um jeep, que o kr aumentou a da reduzida e 4x4, e ficou muito legal !

[fugger]

Primeiro teste do conceito



[]´s

[fugger]

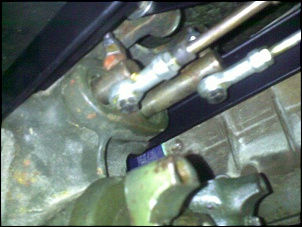

Fotos

Testado e mais que aprovado. Na verdade ficou um T.

[]´s

[willys1960_ctba]

Fotos

Testado e mais que aprovado. Na verdade ficou um T.

[]´s

agora sim , tem o video do funcionamento da versão 2.0 ?

[fugger]

agora sim , tem o video do funcionamento da versão 2.0 ?

Ainda não.
[]´s

[Guilherme Kyrillos]

Fugger, saudações.
Tô achando show o projeto.
Que cabos você usou?
[ ] s

[fugger]

Que cabos você usou?

São de acionamento do cambio do uno/palio/etc.

[]´s

[Rodrigo Baratti]

Vamos mudar seu apelido para professor Pardal.

Pelo que vc postou um conjunto de alavanca (trambulador) e cabos do Palio faz o serviço.
Só vai precisar cortar a alavanca para não errar na hora de trocar a marcha. rssss

Pesquisei um pouco e vi que os do Uno são diferentes do Palio.
No caso do Palio vc poderia até embutir no assoalho (se tiver espaço) e fica apenas a alavanca para cima, já o do Uno não é possivel embutir mas o conjunto é menor.

No ML variou de 100 a 200 o conjunto completo.

Foto 1: Uno

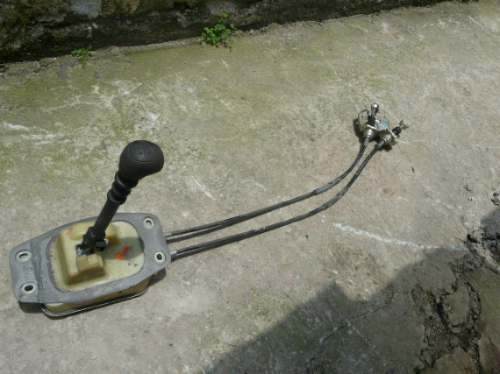

Foto 2: Palio

[fugger]

As alavancas do palio e do uno tem suporte e fixação diferentes, mas os cabos de acionamento são igual, pelo que sei.

Nos protótipos usei a alavanca completa do palio mesmo, queria testar a capacidade do cabo em empurrar o garfo engatando assim a reduzida e/ou desengatando a tração (4x4). Mas não vou usar essa alavanca, a idéia é fazer um conjunto de 3 alavancas juntas pra tcase e guincho, como essa foto.

[]´s

[DJunior]

Sem palavras

Neste final de semana vou começar a projetar o sistema para a minha alavanca do CA....

Parabéns pelo trabalho e iniciativa.

Abraços,

Dirceu

[Guilherme Kyrillos]

CARAMBA, ACHEI SENSACIONAL.
Acho que resolve TAMBÉM o problema de acionamento elétrico das T-cases de Troller e cia.
PARABÉNS.
[ ] SS
