Fazendo uma Dobradora de Tubos...

Treinando:
http://i.imgur.com/ejqHZz4.jpg?1

http://i.imgur.com/Y3EqbJP.jpg?1

Citação:

---

Postado originalmente por PFernando

O problema do redondo é que vou cortar a parte de cima da capota e fazer uma de dobravel para recolher atrás do carro. Os tubos redondos não tem a base para a fixação dos perfis que a capota vai correr.

---

Como são esses perfis? Não da para adaptar?

Citação:

---

Postado originalmente por Evolution-VII

Treinando:
http://i.imgur.com/ejqHZz4.jpg?1

http://i.imgur.com/Y3EqbJP.jpg?1




Como são esses perfis? Não da para adaptar?

---

Evolution, mesa de metal!!! vc não é fraco não. Hehehhehe Qual é o teu conhecimento de mecânica?
Essa maneira de fazer a "boca de lobo" não faz muito que eu descobri na net, eu fiz alguns testes e funciona bem mas dá um trabalhão ficar posicionando as pontas, para tubos maiores vale mais a pena.

Citação:

---

Postado originalmente por Evolution-VII

Treinando:

Como são esses perfis? Não da para adaptar?

---

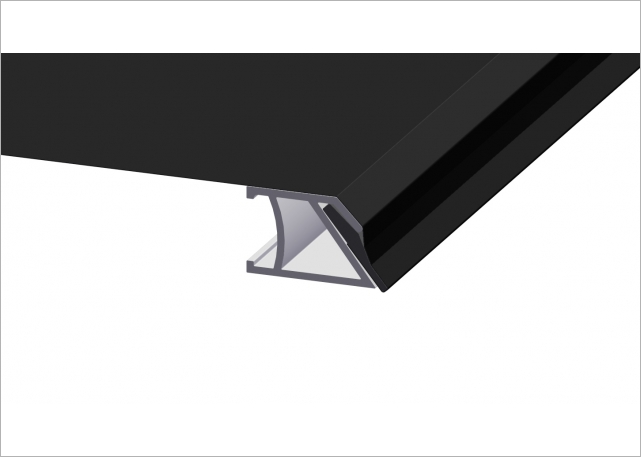

São perfis de capota marítima de pickup.
http://www.4x4brasil.com.br/forum/at...d=524096&stc=1
Esse perfil ficaria parafusado sobre a lateral da capota. A parte do meio dela seria cortada dando lugar a uma corrediça. A capota corre do lado interno do perfil por meio de rodinhas de nylon com rolamentos e uma barra de ferro/fibra unindo os dois lados.
http://www.4x4brasil.com.br/forum/at...d=524097&stc=1

Citação:

---

Postado originalmente por Evolution-VII

Treinando:
http://i.imgur.com/ejqHZz4.jpg?1

http://i.imgur.com/Y3EqbJP.jpg?1




Como são esses perfis? Não da para adaptar?

---

Evolution, dá uma olhada na RollCage do Fiesta do Dirt Rally!

Boa tarde,cuidado com esse cálculos, se a parede do tubo for fina vai ter problemas de enrugamentos e achatamento.

Citação:

---

Postado originalmente por MAURICIO BOSQUETTI

Boa tarde,cuidado com esse cálculos, se a parede do tubo for fina vai ter problemas de enrugamentos e achatamento.

---

Mauricio, seja bem vindo ao fórum!
Mantendo os cálculos da polia nesse patamar de "3 vezes" ( Raio da polia = Ø tubo X 3 )a dobra fica perfeita.
Nos primeiros post eu postei uma foto da dobra do tubo Ø 31,75 x 1,5 que fiz e o tubo ficou com Ø 29 na curva. Segundo a FIA tem que ser de 0,90 a relação entre o diâmetro do tubo e o diâmetro da curva...então 31,75 x 0,9 = 28,575 ...Resultado = curva aprovada pela FIA. Hehehehehe
Num caso extremo de se usar uma parede de tubo muito fina este tipo de curvadora permite usar um acessório que se chama " alma" ...alma é uma peça que vai dentro do tubo e que não permite que ela enrugue ou amasse.
Vou ver se acho um vídeo mostrando isso.

No final do vídeo dá para ver a " alma" . A alma é aquela parte na ponta da barra que no diâmetro certo e posição certa não amassa o tubo.

Dobladora de tubo manual.wmv - YouTub

Olá, segue, projeto de curvadora de tubos, a quem interessar:

Boa tarde, preciso de ajuda, comprei uma dobradora de tubos, não consigo curvar os tubos, enrugam e amassam, alguém tem alguma dica.
Obs.: já enchi os tubos de areia e mesmo assim ainda não consegui curvar, segue fotos:

Se a parede for muito fina dá nisso. Vc pode tentar aumentar a distância entre os apoios superiores, vai distanciando eles até conseguir.

Citação:

---

Postado originalmente por r.sn

Boa tarde, preciso de ajuda, comprei uma dobradora de tubos, não consigo curvar os tubos, enrugam e amassam, alguém tem alguma dica.
Obs.: já enchi os tubos de areia e mesmo assim ainda não consegui curvar, segue fotos:

---

essa maquina é para dobrar tubo schedule.
o material desse tubo é diferente dos tubo metalon, que são feito de chapa preta.

Flávio amigo, vc ainda tem como fazer a dobradeira interesso uma sem as polias, de quanto fica com o frete para 59343000
