Iniciando projeto para nova gaiola

[Fernando B.]

Tweet

Flávio,

Levendo-se em consideração que:
- Tanto a distância entre os centros dos suportes das bandeijas, quanto entre os centros dos pivôs seja ma mesma, em torno de 300mm.
- Assim como a grosso modo o comprimento da balança inferior seja de algo em torno de 400mm.

Eu posso variar apenas o comprimento da balança superior e o ângulo formado entre os centros dos pivôs com relação a uma linha vertical para que a suspensão trabalhe mais ou menos bem?

[Fernando B.]

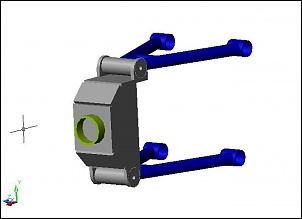

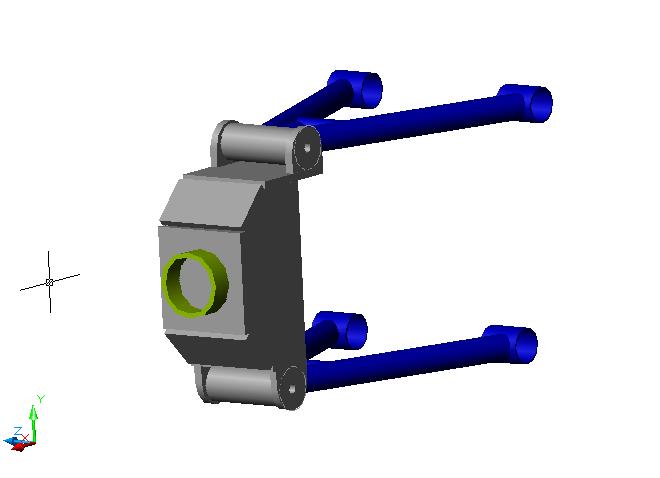

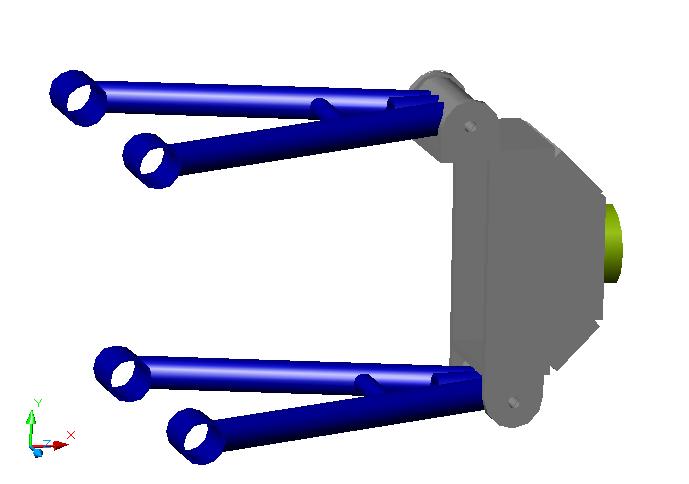

Mudei o montante da suspensão traseira, algo mais ou menos como as imagens anexas.

Na dianteira a idéia é usar o mesmo tipo de suporte, porém ao invés de usar buchas, usar terminais rotulares parrudos.

[vinijost]

Mudei o montante da suspensão traseira, algo mais ou menos como as imagens anexas.

Na dianteira a idéia é usar o mesmo tipo de suporte, porém ao invés de usar buchas, usar terminais rotulares parrudos.

Está ficando melhor.. so eu acho que deveria fazer as buchas mais largas.. que a roda vai forçar bastante para os lados..

Outra coisa é que pelas fotos tenho a impressão que a homocinética não entra entre as chapas.. porque dai ela não vai encostar no cubo, que é o que deve acontecer...

Valeu!

[Flávio Cadore]

Flávio,

Levendo-se em consideração que:
- Tanto a distância entre os centros dos suportes das bandeijas, quanto entre os centros dos pivôs seja ma mesma, em torno de 300mm.
- Assim como a grosso modo o comprimento da balança inferior seja de algo em torno de 400mm.

Eu posso variar apenas o comprimento da balança superior e o ângulo formado entre os centros dos pivôs com relação a uma linha vertical para que a suspensão trabalhe mais ou menos bem?

Esta diferênça de comprimentos no montante do Corcel é de 35 mm.... então ficaria uma bandeja com 400 e a outra com 365 mm de comprimento.
A distância entre o centro do rolamento da roda e o centro de giro do pivô é de 90 mm...também no montante do Corcel...se vc fizer uma distância maior vc vai perder em altura até o solo.

[Flávio Cadore]

Mudei o montante da suspensão traseira, algo mais ou menos como as imagens anexas.

Na dianteira a idéia é usar o mesmo tipo de suporte, porém ao invés de usar buchas, usar terminais rotulares parrudos.

Fernando, sou meio "do contra", tanto para o uso de buchas tanto para terminais rotulares. Te explico:
Eu uso na minha um esquema assim na ponta do amortecedor que vai preso na bandeja...quando vc freia as bandejas tem uma tendência em girar tendo o rolamento da roda como centro, quando freia gira para um lado e quando acelera gira para o outro lado.Tendo esta bucha rígida vai forçar as bandejas para trocê-las. Eu vou tirar tudo e vou colocar um pivô na ponta do amortecedor para parar com esta "parada".
Nem vou comentar que é preciso regular a convergência das rodas traseiras para ter uma boa estabilidade...4 mm de convergência na minha.

Terminais rotulares..."aquelas praga" não tem vedações contra pó...pra cima e pra baixo trabalham bastante e para os lados pouco.

Não sei se falei que indicamos o montante do Corcel ...hehhehehehe

[Flávio Cadore]

Ha, meu computador é 64bits, rsrsrs

É uma pena pois tenho uma versão 32 bits do Solidworks.
Vou te mandar um presente na forma de um arquivo do autocad...posta o seu e-mail ou me manda uma mensagem.

[Flávio Cadore]

Eu sou o cinegrafista...

[Fernando B.]

É uma pena pois tenho uma versão 32 bits do Solidworks.
Vou te mandar um presente na forma de um arquivo do autocad...posta o seu e-mail ou me manda uma mensagem.

Flávio, primeiramente muito obrigado pelos seus conselhos e sugestões, estão sendo de grande valia e decisivos para a definição do meu projeto, obrigado mesmo.

Já vou mandar outra dúvida, ainda não cheguei a pegar nenhum montante de corcel II para dar uma olhada, aí fiquei curioso, para adaptação do rolamento do gol nele é só usinar para que o rolamento caiba ou tem mais algo para ser feito?

Meu e-mail: fernando.fser@terra.com.br

[Flávio Cadore]

É só usinar para que caiba o anél de retenção dele mesmo e o rolamento.

[gaiola4x2]

É só usinar para que caiba o anél de retenção dele mesmo e o rolamento.

amigo boa noite, gostaria de saber como e o escapamento da sua gaiola.. vo preparar um motor AP para por na minha e achei o ronco da sua gaiola show..

Obrigado!

[Flávio Cadore]

O cano é um dimensionado para AP, fita Termo Tape ( tem que ter para não derreter o motor de arranque e a coifa da homocinética) e um abafador na ponta.
Tem que ouvir quando enche em terceira...show. Outro detalhe é que o motor é injetado.

[Flávio Cadore]

Flávio, primeiramente muito obrigado pelos seus conselhos e sugestões, estão sendo de grande valia e decisivos para a definição do meu projeto, obrigado mesmo.

Já vou mandar outra dúvida, ainda não cheguei a pegar nenhum montante de corcel II para dar uma olhada, aí fiquei curioso, para adaptação do rolamento do gol nele é só usinar para que o rolamento caiba ou tem mais algo para ser feito?


Meu e-mail: fernando.fser@terra.com.br

A gaiola vai ser para um ou dois lugares?
