Parabens a dupla de estrangeiros, mais uma vez se mostraram bastante competitivos, e desta vez nem fundiu motor

abraços a gente se ve por ai.

[j.sebastian]

Parabens a dupla de estrangeiros, mais uma vez se mostraram bastante competitivos, e desta vez nem fundiu motor

Valeu, Muroquinhos!!

A prova foi muito boa e a equipe está realmente ficando cada vez melhor, nos seus 3 elementos (modéstia às favas!)...

O Spider está cada vez mais confiável e estamos aprendendo a usar os recursos disponíveis na hora certa (múltiplas configuraçãoes de redução, bloqueio selecionável...).

Das 6 sessões, fizemos 4 "zeradas", numa erramos e levamos 2 cones e, na que decidiu a prova, o Palitão e o QT1 deixaram ela instransponível para quem veio depois (Spider, Kalango, Coyote...)

A sessão Rock4 invertida, que era um tremendo paredão de pedra, foi simplesmernte um passeio!

Ainda estamos no meio do campeonato e vamos lutar até o fim!

... e sem fundir mais motores, espero

Seba

[j.sebastian]

Novas fotos de BH, by SanderJP...

[j.sebastian]

Mais uma:

[j.sebastian]

tem mais, e das outras equipes - inclusive desafio, em www.unroc.com.br

Seba

[Fabil]

Ae Bill..

gostaria de uma ajuda sua..

eu e o Gustavo tatu, estamos tentando projetar os novos bracos p/ levantar
nossos samurais em 15cm, já tiramos as medidas do original e conseguimos no
autocad desenhar um novo braco mantendo o caster como no original, mas obvio
com o novo braco já com a nova angulacao e comprimento ( que aumentou em
0,6cm de comprimento)

a nossa duvida agora, é em relacao a construcao do mesmo, já que o original
é fundido e inviavel de mandar fazer, pensamos em fazer semelhante ao do
engesa, com chapas cortadas e dobradas sob medida, porem nao temos a menor
ideia sobre resistencia e qual espessura de chapas usar, será que chapas de
5mm é exagerado ?

outro coisa tb, é que vc havia comentado que quando fez seu links vc havia
usado uma bucha de caminhao mercedes que era baratinho e tal.. qual bucha
era ? elas funcionaram a contento ?


T+

[Wallace]

Faz como são os braços atuais do Spider, tubo com cantoneira soldada em baixo com a bucha que fixa no eixo roscada como um parafuso no tubo, pois isso permite o giro da bucha o que lhe da um ganho em articulação.
Pode exagerar no parede do tubo.

[FernandoRisso]

Fabil,

Use tubo sem costura (redondo ou quadrado) com parede de no mínimo 6mm como o Wallace disse.

Veja este tópico aqui http://www.4x4brasil.com.br/forum/sh...ad.php?t=10266, vai te ajudar bastante.

As buchas são da barra estabilizadora do caminhão VW, o código é T21411045.

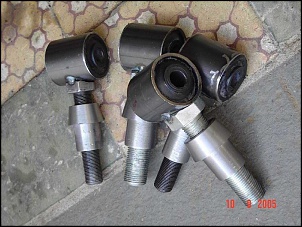

Para torção dos links vc pode fazer os olhais iguais ao da foto.

Espero que ajude.

[]'s

[Supercharger]

Espero que ajude.

Ajudou pacas!

Lindas as peças, pelo menos pra gente que tá começando a soldar... São mesmo parafusos soldados pela cabeça ao pedaço de tubo?

Saudações,
Gustavo
samuraitatu.googlepages.com

[FernandoRisso]

Gustavo,

É isso msm, parafusos soldados ao tubo, usei de 2" c/ 3mm de parede.

Para os lowers usei parafuso M24 c/ 2mm de rosca e os uppers são M20 c/ 2mm de rosca tb.

[]'s

[Fabil]

Fernando...
mas no caso vc usando esses parafusos é para que os bracos tenham um torcao, certo ? a principio ( e por desconher as consequencias em relacao a dirigibilidade) iriamos fazer os link rigidos mesmo, sem esse ponto de torca adicional..

em termos de dirigibilidade em asfato a 80~100 km/h por exemplo, o uso do link dessa forma traria algum prejuizo ?

[FernandoRisso]

Fabil,

Não sei, ainda não andamos, mas não deve trazer problemas o Bill usa da mesma forma.

[]'s
