Montar mini oficina em casa!!??!!

o filtro regula pressão quando vc liga ele invertido? Eu não sei se funciona hehe
sei que ele não filtra como deve quando vc inverte a entrada e a saida.

O ideal é vc conectar os dois compressores com um T ou um Y e a partir daí trabalhar com uma mangueira de saida.
Assim vc terá a pressão sempre igual entre os tambores e pode usar o filtro da maneira correta.

Eu fiz esse esquema num consultorio dentario e funciona, só que lá tem um compressor que trabalha e um de reserva, quando um quebra é só fechar o registro deste e abrir do outro e apertar o botão que a cirurgia não para. ;)


Faça o testo dos compressores e veja se ele aquece demais quando desligar. Se for de baixa rotação [~1500rpm no motor e entre 450 e 600 rpm no cabeçote] vc deve conseguir por a mão no cabeçote quando ele desligar. Se for de alta [~3600 no motor e 750+ no cabeçote] quando ele chegar lá pelas 80~90 libras é quando vc consegue por a mão, depois disso não dá mais pq aquece muito. Tenha em mente que cada cabeçote foi feito pra encher o tambor de zero a pressão maxima em torno de 10 minutos, e de meia pressão [quando o motor arma] até a maxima [quando desliga] em 7 minutos. Tente não ultrapassar muito esse tempo.
Faça troca de óleo regularmente.

Anexo 416758Anexo 416759Anexo 416760

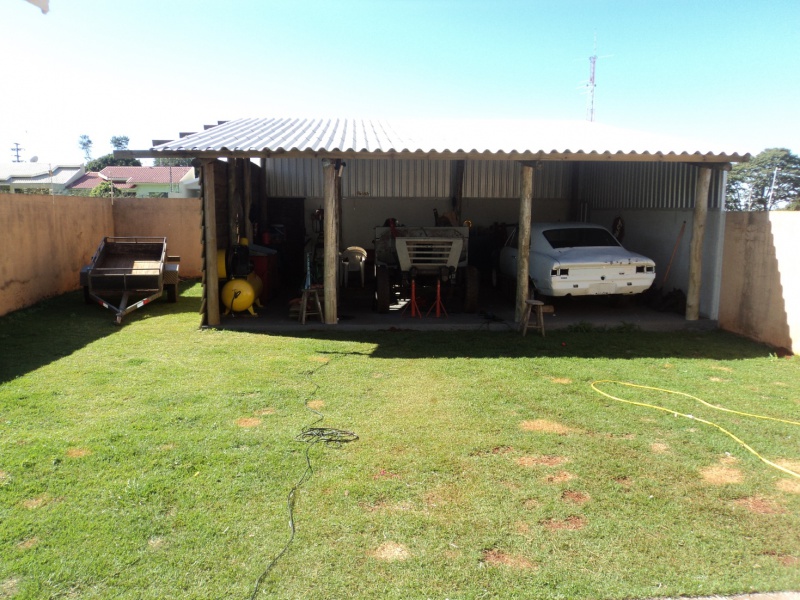

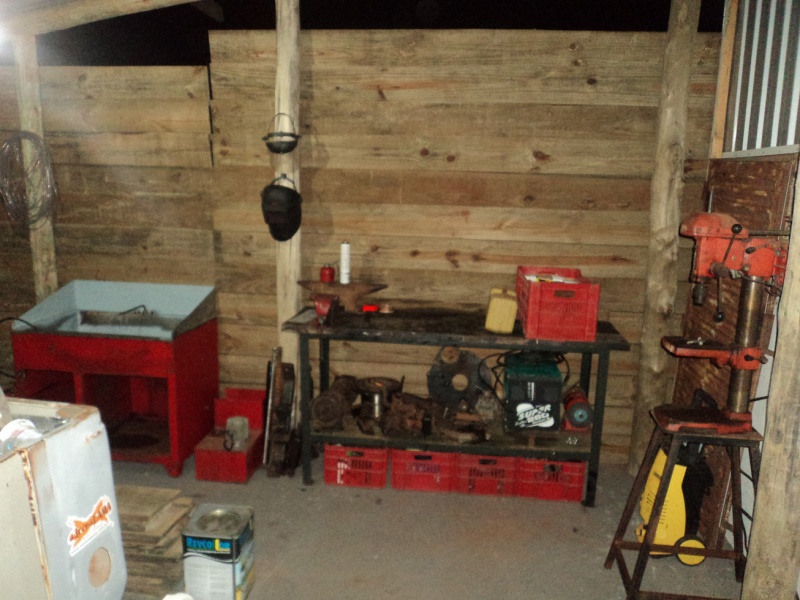

essa é a minha oficina no fundo de casa, estou terminando ainda, falta fechar a frente e fazer a parte elétrica.

Denis, ainda não consegui ligar para ver por falta de tempo.
Mas o regulador regula invertido sim. O sistema funcionará direitinho e o filtro serve apenas para purgar a água.
O meu compressor velho tem 11 anos, é do modelo sem óleo com pistão de teflon da linha Twister da marca Schuls. Ele é muito bom, mas tem muito desgaste no pistão e camisa, e antes que enchia em 3 minutos, hoje leva 6 minutos até chegar em 8 Bar. Um ano depois que comprei, o modelo sem óleo saiu de linha e só vem com óleo. Esse que comprei, peguei numa promoção, Marca Gringer modelo LBDB. Enche em cerca de 2 ou 3 minutos. Com os dois conectados deverá completar a pressão por volta dos 4 ou 5 minutos. Porém conseguirei usar as ferramentas pneumáticas sem judiar do compressor, pois como o velho estava com desgaste, sustentava em uso contínua apenas 5 bar, e quando era novo no mesmo uso segurava em 7 bar na boa, durante uma pintura mais prolongada.
EU estava em dúvida sobre comprar um grande ou outro pequena, então por custo preferi pegar outro pequeno e juntar os dois. No ano que vem compro outro e uso os 3 ou deixo só os 2 novos. Lá eu vejo isso.

Ainda existem cabeçotes com aneis de grafite [sem óleo] específicos pra odontologia.
Esse Twister era muito bom, eu tenho um encostado aqui pq travou e não compensa o concerto.

Agora, esse Chinesinho aí demorar 3 minutos pra botar120libras em 24 litros me espantou ^^
Cuida do tempo que ele vai ficar ligado direto enquanto vc tiver trabalhando, eu já derreti um pistão de um Chiaperini fazendo ele de compressor de poço artesiano xD

Citação:

---

Postado originalmente por RODRIGO T.

Anexo 416758Anexo 416759Anexo 416760
essa é a minha oficina no fundo de casa, estou terminando ainda, falta fechar a frente e fazer a parte elétrica.

---

Show!!
Me lembra muito minha primeira oficina, simples, barata e entrega o serviço!!
O inconveniente era trabalhar a noite no inverno!! Mas o que importa é a diversão.
Se o frio apertar muito toma uma Branquinha! rsss....

[]'s

Citação:

---

Postado originalmente por Rodrigo Baratti

Show!!
Me lembra muito minha primeira oficina, simples, barata e entrega o serviço!!
O inconveniente era trabalhar a noite no inverno!! Mas o que importa é a diversão.
Se o frio apertar muito toma uma Branquinha! rsss....

[]'s

---

Rodrigo vou fechar ela no futuro, esse primeiro vão onde esta o compressor ja fechei, ai depois vou fazer as portas nas duas garagens...cara to bem contente com a oficina no fundo de casa é bom dimais da conta.:cool:

Diesel, consegui regular os dois juntos. O novo tem maior vazão de ar, então ele tem que trabalhar com vazão mais reduzida que o antigo. Se abrir no máximo os dois só trabalha com o novo... Então depois de ajustar consegui fazê-los trabalharem juntos. A diferença é que o novo desliga cerca de 1 minuto antes do velho, o que considero normal pois não ficou completando o ar no velho.

Citação:

---

Postado originalmente por Edintruder

Diesel, consegui regular os dois juntos. O novo tem maior vazão de ar, então ele tem que trabalhar com vazão mais reduzida que o antigo. Se abrir no máximo os dois só trabalha com o novo... Então depois de ajustar consegui fazê-los trabalharem juntos. A diferença é que o novo desliga cerca de 1 minuto antes do velho, o que considero normal pois não ficou completando o ar no velho.

---

Chamou?
Acho que o Edin "reciclou" muitas latinhas hoje... Já está até trocando os nomes...
De qualquer maneira, a discussão está interessante.
Abraço a todos!

Troquei os companheiros! kkk Era o Desnickadu! rsrsrs
Começa com D... ahahahah

Edin chapado nos analgesicos!! :cool:

Então Edin, o causo é o seguinte: Comecemos pelo Filtro de Ar onde vc ligou as mangueiras que vem dos compressores, ele da passagem livre nos dois sentidos, certo?

Se sim, os reservatórios funcionarão como um único balão e daí a dificuldade em regular os dois pra ligar e desligar ao mesmo tempo que eu tinha te falado.
Se vc fechar o resgistro menos de 100%, vc vai ter um diferencial de pressão entre os reservatórios que vai durar enquanto existir movimentação de ar, quando o ar parar de se mover por um motivo qualquer essa diferença de pressão passa a ser zero.

Se vc conseguiu um esquema pra regular proximo os dois, veja se consegue fazer o mais novo trabalhar esse um minuto a mais, que na pratica será menos de um minuto já que ele esta novo, e ve o que acontece no uso :concordo:

É aí que eu acho que está complicando, pois não tenho certeza se os reguladores de pressão permitem o retorno do ar com tamanha facilidade. O velo trabalha com o regulador aberto em 8 Bar (no máximo) e o novo com pressão em cerca de 6 bar justamente pela diferença de vazão entre eles.
Se eu deixar os 2 no máximo, o velho cai até 6 Bar e o novo cai em 5,5 bar, porém logo que ele liga a pressão sobe para 7 bar e sustenta na boa, e o velho fica desligado. mesmo quando o novo desliga ao chegar nos 8 bar o velho não aumenta mais a pressão, por isso acredito que o regulador não permite que o ar entre de volta. Então eu deveria retirar os reguladores para eles manterem a mesma pressão constantemente através da conexão do filtro. Outro detalhe, mesmo com o filtro estar montado invertido, ele está funcionando direitinho, e quando a pressão zera ele purga sozinho.

Tinha me esquecido dos reguladores! eles não deixam o ar entrar não, nem se vc abrir ele todo...
Eu to acostumado a mexer nos grandes que não tem esse regulador na saida, por isso falei em registro e não em regulador....

Bem, pensemos um pouco: a partir do regulador a pressão dos dois se equaliza por conta da ligação no filtro. A pressão interna independe da externa nesse caso. Porém, Se um esta regulado com maior pressão, o que esta com a menor pressão não deixará o ar sair porque quando o diafragma abrisse a pressão externa sendo maior irá fechar ele novamente. Então a pressão só sairá do menor quando a externa cair abaixo do que foi colocado no regulador.

Qual pressão vc usa enquanto trabalha? qual pressão vc regulou os compressores pra ligar e desligar ? Faz um teste deixando o velho umas 10 libras acima do novo no regulador e os dois ligando e desligando na mesma pressão.
