    Tarja Preta - Rural 1971

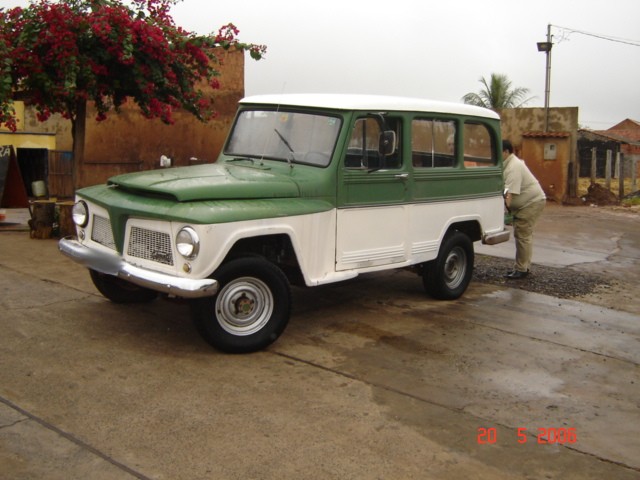

    Início da novela: 20/05/2006 – Comprei!!! - foto 1


    Já na viagem de Campo Grande para Dourados, o motor parou.....parada em Sidrolândia para verificar o que aconteceu...quebrou o eixo do distribuidor!!! JAQUE está parada, por curiosidade tira o cárter, só há uma vaga lembrança do que eram as bronzinas. Conclusão: vai para Dourados rebocada.

    Chegou a criança...negocia outro motor com o mecânico, revisão básica dos rolamentos, eixos, caixas e parte elétrica; e põem para rodar...- foto 2

    Até janeiro de 2007, rodando, curtindo, pesquisando e procurando outro motor mais moderno.

    Definido o projeto....ou não!!!

    - Molas Toyota Bandeirante
    - Suporte de molas e jumelos MB 1113
    - Reforço do chassis
    - Eixos traseiros Flutuantes Ensimec
    - Motorzinho de dentista - MWM Sprint 4.2L (F-250)
    - Caixa de marchas ZF – F-250
    - T-case da Hilux com kit de engrenagens para redução 4,7:1 e acionamento por alavanca
    - Ar condicionado
    - Instrumentos do painel eletrônicos Guster Racing
    - Bancos dianteiros Procar
    - Banco traseiro sofá-cama
    - Vidros das portas inteiriços - adeus ventarola
    - Pára-brisa laminado e degrade
    - Vidros das portas e passageiros elétricos
    - Maçanetas Caminhão MB
    - Tanque de combustível plástico da D-10 – 110 litros
    - Compressor de ar acoplado por correia ao motor
    - Sinaleiras traseiras a LED – BY Fabio Cotrim (ex escória)

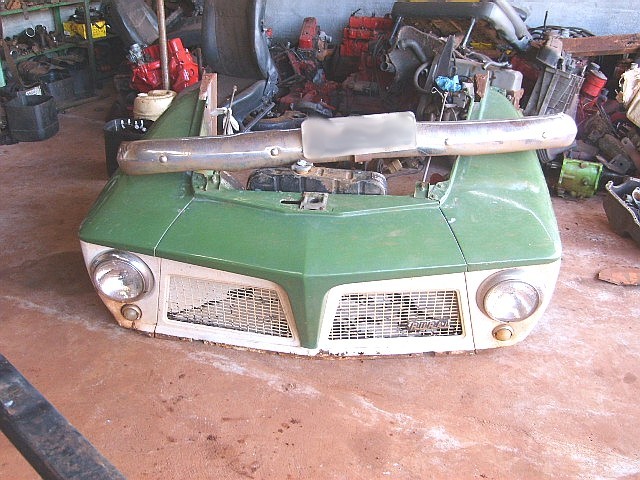

    Foto 3 - Começa a desmontagem...
    Foto 4 - Comecei, só não pergunte quando termina!!!
    Foto 5 - Começou a sobrar peças
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-01-comprei-.jpg   Tarja Preta - Rural 1971-02-chegou-em-casa.jpg   Tarja Preta - Rural 1971-03-aos-pedacos-.jpg   Tarja Preta - Rural 1971-05-comecei-so-nao-pergunte-quando-termina-.jpg   Tarja Preta - Rural 1971-07-comecou-sobrar-pecas.jpg
    Giovani Di Napoli
    Rural Tarja Preta

  2. #2
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0
    Foto 1 - Próxima vítima – travessa do motor

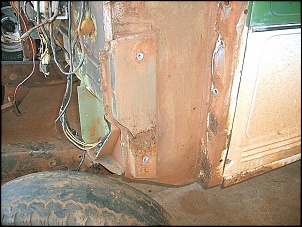

    Foto 2 - Como é fácil desmanchar - O funileiro também tem que ganhar dinheiro
    Foto 3 - Milagre, até tá inteira
    Foto 4 - Por dentro também tá boa

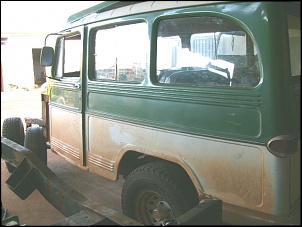

    Foto 5 - Lateral
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-08-proxima-vitima.jpg   Tarja Preta - Rural 1971-10-o-funileiro-tambem-tem-que-ganhar-dinheiro.jpg   Tarja Preta - Rural 1971-12-milagre-ate-ta-inteira.jpg   Tarja Preta - Rural 1971-13-por-dentro-tambem-ta-boa.jpg   Tarja Preta - Rural 1971-14-lateral.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  3. #3
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0

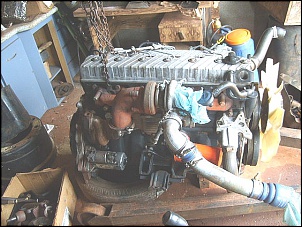

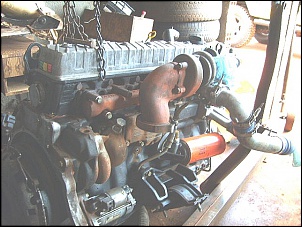

    Foto 1 a 4 - Quem gosta de motorzinho é dentista!
    Foto 5 - Engrenagens de brinquedo da nova caixa ZF
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-15-quem-gosta-de-motorzinho-e-dentista-.jpg   Tarja Preta - Rural 1971-16-quem-gosta-de-motorzinho-e-dentista-.jpg   Tarja Preta - Rural 1971-17-quem-gosta-de-motorzinho-e-dentista-.jpg   Tarja Preta - Rural 1971-18-quem-gosta-de-motorzinho-e-dentista-.jpg   Tarja Preta - Rural 1971-19-engrenagens-de-briquedo-da-nova-caixa-zf.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  4. #4
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0
    Foto 1 - Acho que vai dar trabalho!!!

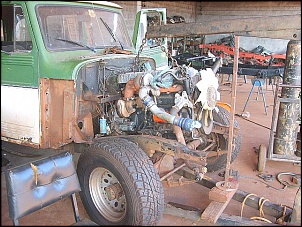

    Foto 2 - Kraio, essa p#rr@ é grande!!!

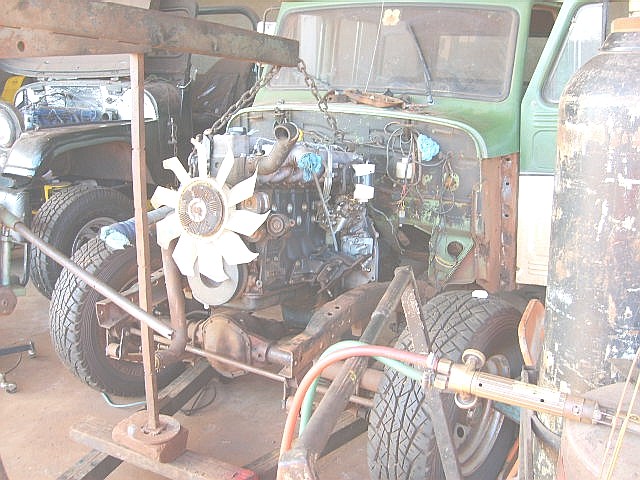

    Foto 3 - Se espremer um pouco eu acho que dá!
    Foto 4 - Vai ter que espremer bastante!
    Foto 5 - Vai ter que espremer bagaraio!!! o mecânico disse que consegui, que fazia qualquer coisa...problema dele agora!!!
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-20-acho-que-vai-dar-trabalho-.jpg   Tarja Preta - Rural 1971-21-kraio-essa-porra-e-grande-.jpg   Tarja Preta - Rural 1971-22-se-espremer-um-pouco-eu-acho-que-da-.jpg   Tarja Preta - Rural 1971-23-se-espremer-um-pouco-eu-acho-que-da-.jpg   Tarja Preta - Rural 1971-24-se-espremer-um-pouco-eu-acho-que-da-.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  5. #5
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0

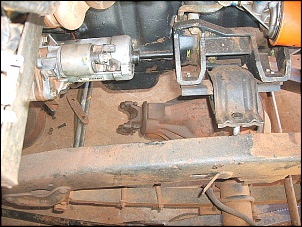

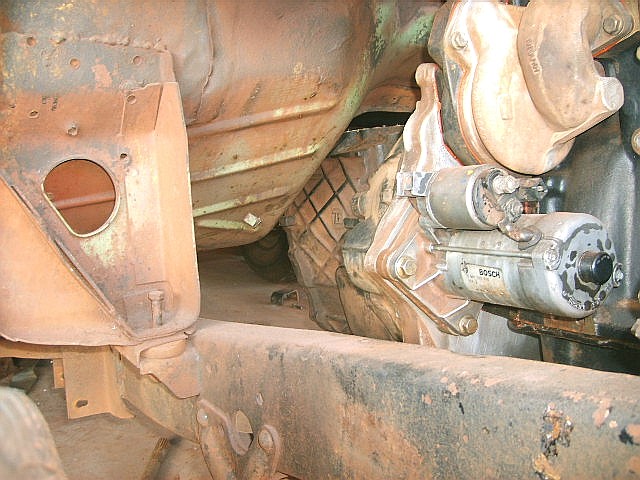

    Foto 1 - Vai ficar justo!
    Foto 2 e 3 - Vai ficar raspando!!!

    Neste momento o mecânico quis me matar.......achei que o espaço para os pés do motorista ficaria pequeno, atrapalhando a posição de dirigir, devido ao tamanho da capa seca e altura da caixa de marchas.......

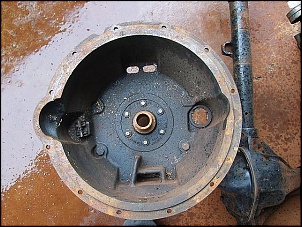

    Foto 4 - Capa seca

    Mudanças no projeto...... pesquisa mais um pouco e define a nova caixa – câmbio automático GM 4L60E – utilizada na Blazer, controlada por módulo programável – Compushift, tudo culpa dos Srs.:

    Elmer_Jeep – que me mostrou as fotos da adaptação,
    5pu7n1k2006 (Rogério Chiarotti) – que fez a adaptação numa Silverado e me vendeu o módulo,
    j.sebastian – enchi o saco desse cara atrás de informações sobre câmbios automáticos,
    Ramiro Eli – que fez a adaptação no Devasso com este câmbio,
    equipeminas4x4 (Marcel) – que fez a flange para acoplar o CA na T-case Hilux.

    1ª Mudança – trocar a tampa traseira do motor MWM aplicação FORD F-250 pela tampa do motor MWM aplicação GM S-10 para casar o motor com a capa seca do CA.

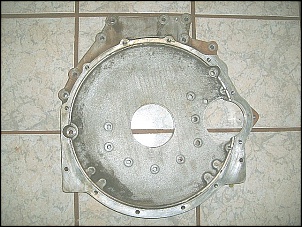

    Foto 5 - Tampa traseira motor MWM aplicação FORD F-250
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-25-se-espremer-um-pouco-eu-acho-que-da-.jpg   Tarja Preta - Rural 1971-26-se-espremer-um-pouco-eu-acho-que-da-.jpg   Tarja Preta - Rural 1971-27-se-espremer-um-pouco-eu-acho-que-da-.jpg   Tarja Preta - Rural 1971-28-capa-seca.jpg   Tarja Preta - Rural 1971-29-tampa-traseira-mwm-4.2.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  6. #6
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0

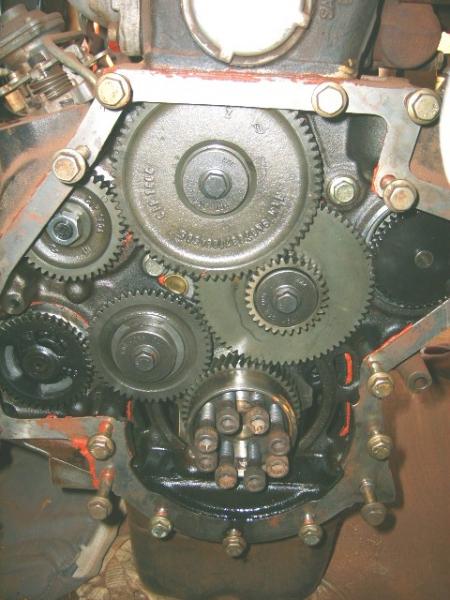

    Foto 1 - Parte de trás motor MWM aplicação FORD F- 250

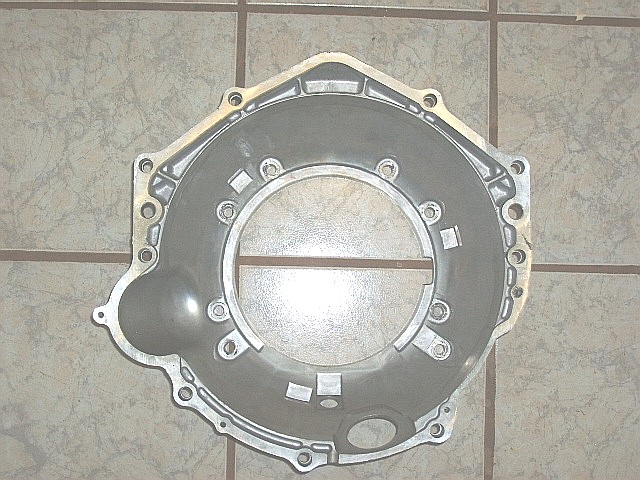

    Foto 2 - Capa seca 4L60E

    Continua a desmanchar...

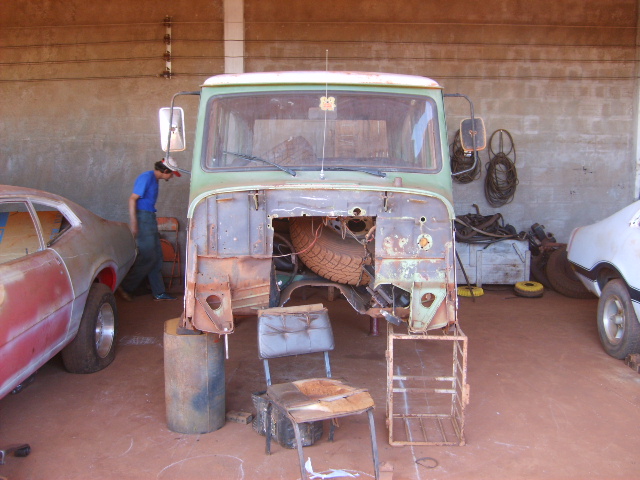

    Foto 3 - Agora não tem mais volta
    Foto 4 - Aos pedaços - limpando o chassis para reforço
    Foto 5 - Um pedaço lá, outro pra cá
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-30-caixa-de-engrenagens.jpg   Tarja Preta - Rural 1971-31-capa-seca-4l60e.jpg   Tarja Preta - Rural 1971-32-agora-nao-tem-mais-volta.jpg   Tarja Preta - Rural 1971-33-aos-pedacos.jpg   Tarja Preta - Rural 1971-34-um-pedaco-la-outro-pra-ca.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  7. #7
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0

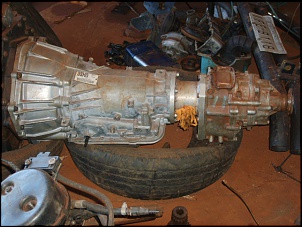

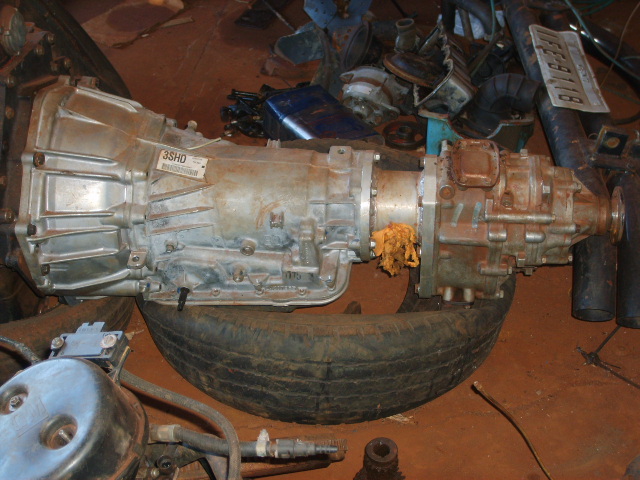

    Foto 1 - Chega a Flange câmbio / T-case – o trem de força começa a tomar forma

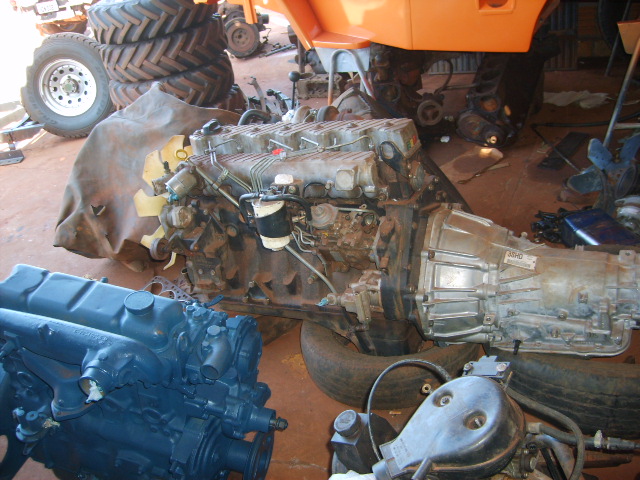

    Foto 2 - Acho que vai ficar comprido

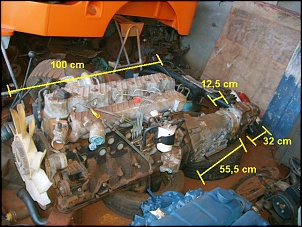

    Foto 3 - Dois metros de Trem de Força!!!

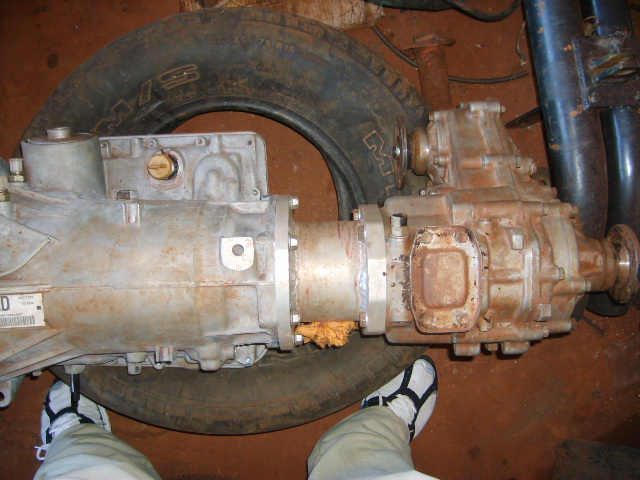

    Foto 4 - Vai passar raspando!!! Raspando nada, se botar assim, arrebenta com tudo!!!

    Próximo passo, reforma do chassis, aumento (para as molas Toy), reforço, travessas novas, etc..., novos suportes de mola e jumelos (MB 1113)

    Foto 5 - Troca das molas
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-35-comeca-tomar-forma.jpg   Tarja Preta - Rural 1971-36-acho-que-vai-ficar-comprido.jpg   Tarja Preta - Rural 1971-37-dois-metros-de-trem-de-forca-.jpg   Tarja Preta - Rural 1971-38-vai-passar-raspando-.jpg   Tarja Preta - Rural 1971-39-suporte-e-jumelo-mb-1113.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  8. #8
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0

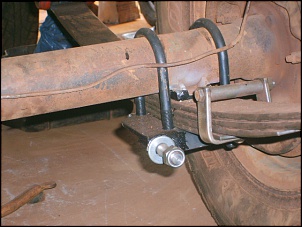

    Foto 1 a 4 - Adaptação molas Toy

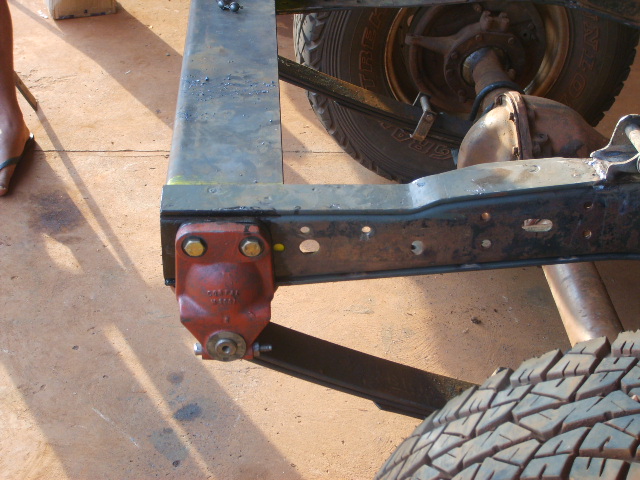

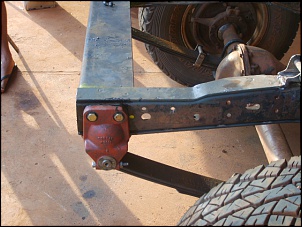

    Foto 5 - Adaptação molas Toy + Alongamento do chassis
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-40-molas-toy.jpg   Tarja Preta - Rural 1971-41-suporte-e-jumelo-mb-1113.jpg   Tarja Preta - Rural 1971-42-suporte-mb-1113.jpg   Tarja Preta - Rural 1971-43-molas-toy.jpg   Tarja Preta - Rural 1971-44-alongamento-do-chassis-e-nova-travessa-fraquinha.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  9. #9
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0

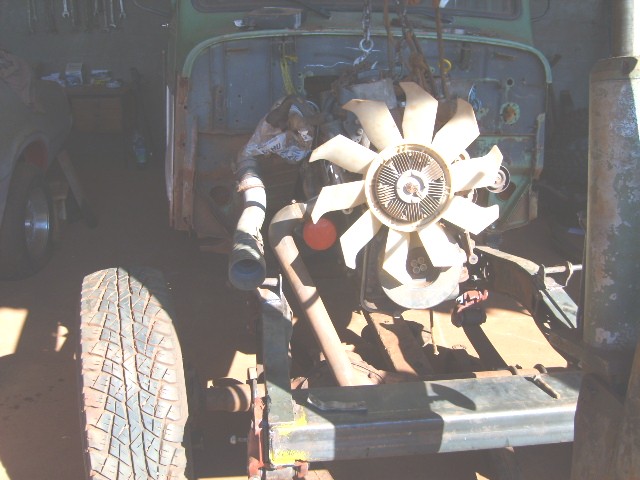

    Foto 1 e 2 - Simulação da posição do trem de força

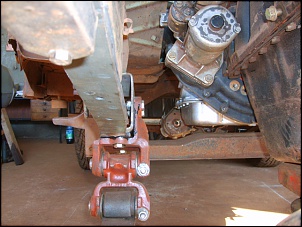

    Foto 3 - Será necessário um intermediário
    Foto 4 - Lado direito - Suporte original

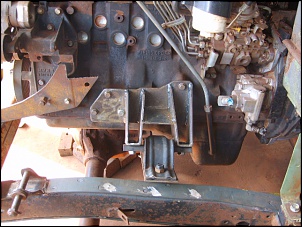

    Foto 5 - Lado esquerdo - Novo suporte
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-46-posicao-esperada.jpg   Tarja Preta - Rural 1971-47-posicao-esperada.jpg   Tarja Preta - Rural 1971-48-sera-necessario-um-intermediario.jpg   Tarja Preta - Rural 1971-51-suporte-original.jpg   Tarja Preta - Rural 1971-49-novo-suporte.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  10. #10
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0

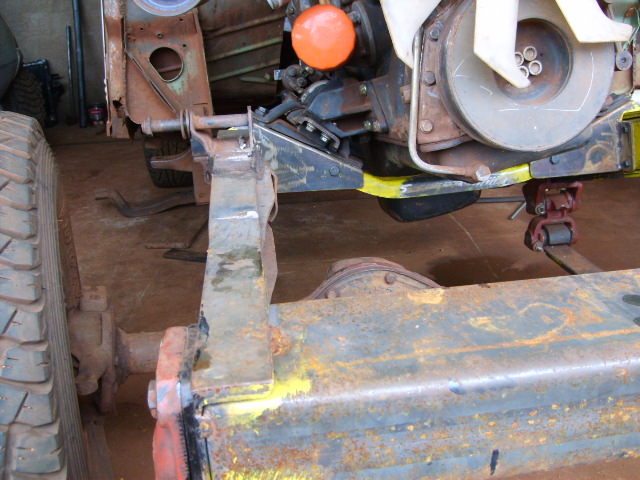

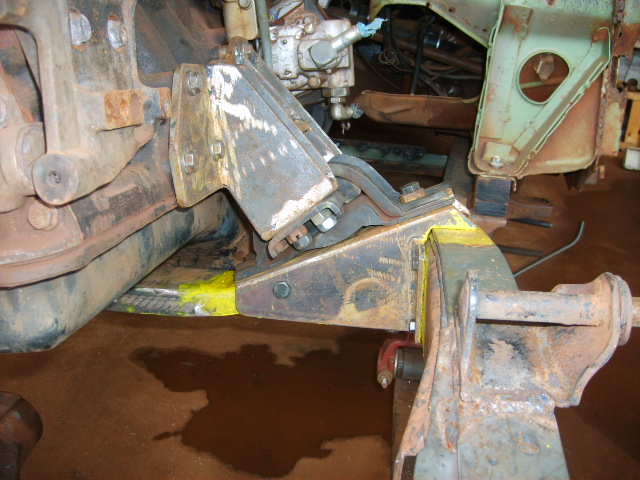

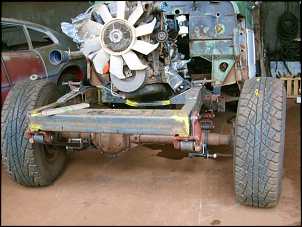

    Foto 1 a 4- Suporte + travessa inferior do motor
    Foto 5 - Vão livre entre travessa e cárter do CA

    Estado atual do projeto - PARADO!!!
    Motivo principal - $$$$$
    Previsão na retomada do projeto - setembro/2009 (se não acontecer mais surpresas desagradáveis com essa crise mundial).

    Resultado - o Zepi vai ternimar a adaptação dele primeiro que eu!!! rsrsrsrsrs

    []´s aguardando as pedradas
    Miniaturas de Anexos Miniaturas de Anexos Tarja Preta - Rural 1971-52-suporte-travessa-inferior.jpg   Tarja Preta - Rural 1971-53-suporte-travessa-inferior-2.jpg   Tarja Preta - Rural 1971-54-suporte-travessa-inferior-3.jpg   Tarja Preta - Rural 1971-55-suporte-travessa-inferior-4.jpg   Tarja Preta - Rural 1971-56-vao-livre-entre-travessa-e-carter-do-ca.jpg
    4X4 Brasil
    Giovani Di Napoli
    Rural Tarja Preta

  11. #11
    Usuário Avatar de Alexandre Souto
    Entrada
    09/04/2006
    Local
    Belo Horizonte/MG
    Idade
    41
    Posts
    6,415
    Agradecimentos: 0
    Esse trem vai ficar bitelo hemmm...!!!!

    Agora que mostrou to acompanhando...

    []'s e boa reforma amigo!!!

  12. #12
    Usuário Avatar de Giovani Di Napoli
    Entrada
    23/05/2006
    Local
    Lapa/PR
    Idade
    47
    Posts
    186
    Agradecimentos: 0
    Citação Postado originalmente por Alexandre Souto Ver Post
    Esse trem vai ficar bitelo hemmm...!!!!

    Agora que mostrou to acompanhando...

    []'s e boa reforma amigo!!!
    Valeu Alexandre, também estou acompanhando as novidades da FOrDINHA!!!

    Mas por enquanto o projeto está parado, com previsão de retomada em setembro.

    []´s
    Giovani Di Napoli
    Rural Tarja Preta
