Foto da parte frontal do armário, com as portas do armario superior:
Anexo 454492
Este modelo 3d da land não é 100% igual à minha.
Assim que terminar de colocar o bagageiro, parachoque e suporte de estepe, vou desmontar por inteiro, para melhroar isolamento, vedação, etc. e aproveito para medir 100% e fazer o modelo fiel.
O que acham dessa configuração de armário?
A parte de baixo do tablado ficou com um vão livre muito grande em relação ao assoalho: 33cm. estou achando que este espaço pode ser melhor aproveitado.
É melhor deixar a bateria extra no mesmo armário da geladeira, assim todas conexões elétricas ficam neste armário central baixo, o que acham? ou é melhor montar um compartimento para a parte elétrica, e quando montar o armário do meio so conectar a geladeira à rede 220v?
Entre o tablado e o assoalho, cabem até aquelas caixas plásticas com tampa, o que diminuiria a necessidade de ficar criando varios repartimentos, que não poderao ser modificados, diferente das caixas plásticas, que eventualmente podem ser retiradas e liberar mais espaço entre o tablado e o assoalho, com 110cm de profundidade, 90cm de largura e 33cm de altura.
Devagar o projeto vai evoluindo...
[]s
Max
Defender 110 1997 - Land-Home
Versão Imprimível
-
12/03/2014, 15:04maxrabelo
-
12/03/2014, 15:06maxrabelo

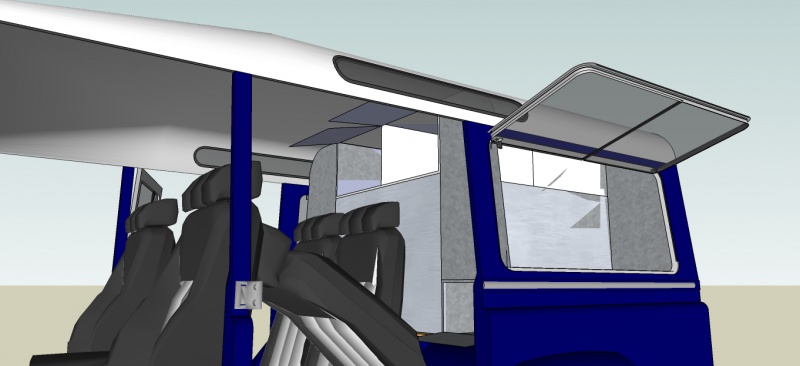

Anexo 454505
Anexo 454506
Anexo 454507
Anexo 454508
as fotos que publiquei antes ficaram so com o link... -
12/03/2014, 15:40maxrabelo
organização é tudo!
Anexo 454512Anexo 454513 -
12/03/2014, 17:32Rubens Linhalis
Eu ainda vou ter uma Land..rs
Show de bola, caminho certo. Mete bronca que vai ficar perfeito. -
12/03/2014, 21:10maxrabeloObrigado Rubens!Citação:
Postado originalmente por Rubens Linhalis
Parabéns pela viatura, tb tenho acompanhado sua preparação, e me inspirado bastante.
Se puder informar, quanto vc pagou pela geladeira? Meu frigobar é de 80 litros, é bom pq é enorme, mas ocupa muito espaço. não sei se vale a pena continuar com ele ou trocar por uma geladeira menor e 12v.. no meu caso como ele é 220v, ainda tem a questão do consumo e perdas no inversor...
Abçs
Max -
13/03/2014, 09:50Rubens LinhalisMax,Citação:
Postado originalmente por maxrabelo
Paguei R$ 2.100,00 já com o frete.
Na epoca, uma das contas que eu fiz era: Frigobar + inversor + bateria extra (instalada) sairia mais caro do que comprar a geladeira (12v e 110/220v). Um outra coisa que me fez pensar é se um frigobar projetado para funcionar "parado" iria aguentar por muito tempo o trabalho em movimento, sacolejando, ficando inclinado pra frente, pra tras, pro lado e pro outro..rs. Esses frigobar que se ve em MH/Camper/Trailer, sao a maioria alterados pela propria Elber.
Hoje eu uso a geladeira só com a bateria do carro (75 amper). E da conta. Se eu ficar mais de 18h parado, eu tenho costume de ligar o carro e deixar funcionando por 1h, para carregar a bateria. Não sei se realmente precisa fazer mas faço isso de modo preventivo, porém depois que instalar um voltímetro/multímetro para acompanhar a carga da bateria, não vou precisar fazer mais isso.
O que costumo fazer também é quando o carro esta andando, coloco a temperatura em -4ºC e com o carro desligado, volto para 4ºC. Se ficar mais de 1:30hr com o carro andando e temperatura a -4ºC , congela muita coisa, e não é "dar gelinho", é virar pedra de gelo mesmo.
20% dos acampamentos que faço não tenho acesso a energia. Nos outros, é só plugar a geladeira na rede elétrica e pronto, pois ela funciona em 12v e 110/220v.
A minha geladeira é de 41 litros, eu levo tudo: Leite, suco, refri, carne, requeijao, presento, masa de pastel, tomate, cebola e etc.. em fim.. realmente levo tudo. Cabe, não precisa mais do que isso se vc for usar o carro para expedições de 30..40 dias. No carnaval eu levei bastante comida, e voltou a metade, acampei por 4 dias, mas daira para passar uns 15 dias. Alias, sempre volta muito mais da metade da comida que levamos..rs . Se for morar no carro, viver na estrada por meses.. uma geladeira maior é melhor.
abraços ! -
13/03/2014, 14:37Meccano
BLZ Maxx!
Nessa configuração, voce tem quase que total aproveitamento do espaço interno bastante generoso da Def 110.
Ainda mais se optar mesmo pela barraca no teto. É armario que não acaba mais!
...só não esqueça de carregar um compressor pequeno, um extintor perto do fogão e uma luz direcionavel na trazeira do Jipão.
Vc pensou em instalar uma piazinha nessa abertura lateral basculante da janela? ficaria assim na altura certa de serviço.
No espaço entre as cxs de rodas, as caixas de plástico são a melhor pedida e nada impede de tira-las em um minuto pra carregar outra coisa. Eu não poria nada fixo ai.
A idéia do uso do alumínio como base da barraca é acertada. Como num barco, não é aconselhavel colocar muito peso lá no alto.
E a Bike??? pra enfrentar longas viagens em lugares remotos considero a bike como o bote salva vidas de um barco.
Acompanhando ligado! -
13/03/2014, 16:08Rubens LinhalisCitação:
Postado originalmente por Meccano
Caramba Meccano.. nunca ouvi algo tão verdadeiro ! Nunca tinha pensado nisso. -
13/03/2014, 16:11maxrabelo
Olá pessoal
Cada vez mais eu aceito a idéia da barraca de teto, tanto que seria uma das primeiras coisas a se providenciar, e no inicio vou carregando tudo dentro de caixas mesmo, e devagar vou fazendo os ups.
Rubens, realmente o frigobar também acontece o mesmo... uma vez eu desliguei o termostato, e em pouco tempo congelou tudo dentro dele, mesmo com o calor que faz aqui no Centro Oeste. 80 litros é um absurdo de espaço, sempre volta muita coisa mesmo, mas eu sou meio exagerado, acho melhor sobrar do que faltar! Se for cerveja então...:brinde:
Se você fica 18h parado com a geladeira, e abateria de 75ah não acaba, no máximo você tem um consumo de 4 amperes por hora... é um bom consumo! imagina numa bateria estacionária de 150ah, pouuutz!
Meccano, meu mestre! tudo blz?
Realmente, é armário que não acaba mais! tanto que de início só penso em fazer os armários laterais e o tablado.
Essa idéia de não colocar nada fixo entre as caixas de roda eu concordo 100%, fica meio que um espaço coringa.
Não pensei em colcoar pia na abertura da janela, pretendo colocar o fogão ali, ficado na tampa, que abriria para baixo... mas ainda é uma idéia, tenho que desenhar pra ver como fica.
A janela dem 1,04m de comprimento, cabe um fogão e pia (olha a cozinha completa aiiii!) daria pra fazer uma espécia de caixa, projetada pra fora da janela, abrigando o fogão e a pia... pensei até em um braço pantográfico, que projetaria o fogão pra fora do carro, evitando o risco de incêndio. Da até pra botar um cooktop, com uma pia de 30cm de diâmetro, kkkkk
Vou bolar isso no Autodesk Inventor e testar esse sistema articulado. Quando aberto ficaria dois níveis, o mais baixo com pia e fogão, e o segundo como uma bancada de apoio.. parecendo aquelas porta correspondencia articulados:
Anexo 454646
Sobre a bike, tb curto muito esta idéia, tanto que o suporte d estepe que eu encomendei já vem com suporte pra 3 bikes!
[]s
Max Rabelo -
13/03/2014, 17:21Rubens LinhalisCitação:
Postado originalmente por maxrabelo
Max.. para colocar minhoca na cabeça.

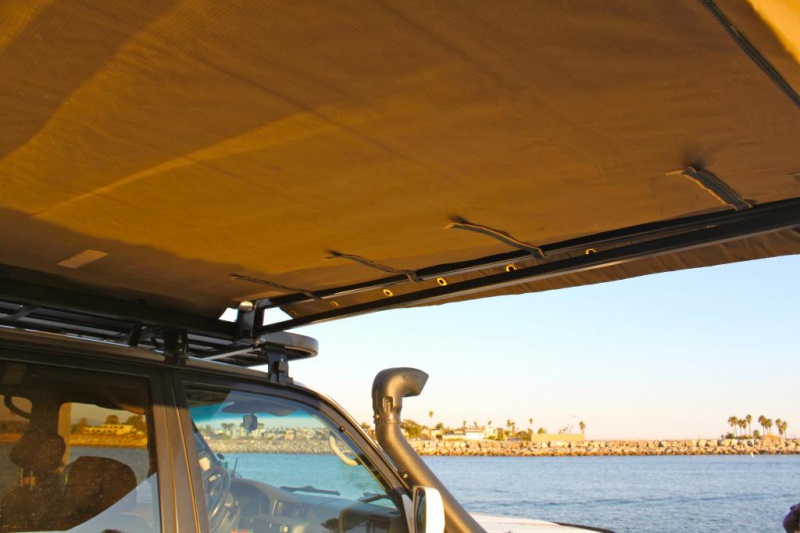

O modelo que vc pretende é esse certo? O Loras (aqui do Forum) fez em casa, tem no topico da Endurence aqui.
Anexo 454649 Anexo 454650
Eu vi um no site gringo que gostei. Ele é a versão "plus" do acima. Ele tem uma articulação na "quina" da lateral com a traseira que permite reposicionar conforme necessidade.
Anexo 454651 Anexo 454652 Anexo 454653 Anexo 454654 Anexo 454655 Anexo 454656
Abraços ! -
13/03/2014, 17:24Rubens LinhalisCitação:
Postado originalmente por maxrabelo
Max,
Acho que o manual fala em menos que isso o consumo da geladeira. Um dia vou medir..
Ainda no papo geladeira: Defender é uma maravilha !
Anexo 454657 -
31/03/2014, 13:17maxrabelo
Rubens, vc matou a pau!
Esse modelo de toldo mesmo que quero fazer, com algumas modificaçoes para que ele também abra até a traseira, fazendo um L.
Bem, mas até chegar no pondo de arrumar as coisas pra viajar ainda demora um pouco...
Esse fds comecei a arrancar toda tapeçaria, depois vou tirar os restos de cola de sapateiro, os bancos e desmontar o assoalho para aplicar poliuréia (rhino Linnings)
enquanto isso vou organzando algumas coisas na mecanica.
O eixo traseiro está vazando muito óleo, ou melhor, graxa+oleo..
Vi em alguns tópicos, o pessoal com o mesmo problema, então vou encomendar algumas peças e fazer um DIY.
http://www.4x4brasil.com.br/forum/la...der-110-a.html
https://www.youtube.com/watch?v=O4A9MTOOC60
Como a defender é 1998, acho que os cubos são do modelo antigo, ou seja, preso com 2 porcas e arruelas
Como saber se o eixo é Salisbury?
Como a folga nas tulipas já está virando férias, também vou trocar por tulipas HD (vale a pena pegar uma reforçada ou é melhor ficar com a normal mesmo??).
Como é feita a avaliação dos rolamentos? Alguns meses atrás o carro passou por uma revisão geral nos freios, diferenciais, etc.. mas como já esta vazando, ahco que devo suspeitar da qualidade desta "revisão". Seria melhor aproveitar que vou abrir e trocar todos rolamentos?
As peças que preciso são só estas ou falta alguma?
> 2 Tulipas reforçadas (TF859) TF859 | HEAVY DUTY DRIVE FLANGE RRC/DEF/DISC | Allmakes | | Britcar (UK) Ltd
> Chave 52mm longa (a procura do torneiro pra fazer uma Boa) 606435 | HUB SPANNER BOX TYPE FITS ALL MODELS | Allmakes | | Britcar (UK) Ltd
> 2 Juntas da tulipa originais (571752) 571752 | DRIVE FLANGE GASKET RRC/DEF/DISCO | Land Rover | Defender 1983 To 2006 | Britcar (UK) Ltd
> 4 porcas do cubo (FRC8700) http://www.brit-car.co.uk/product.php/205174/0/wheel_bearing_lock_nut_all_vehicles
> 4 arruelas da porca do cubo (FTC3179) http://www.brit-car.co.uk/product.php/205304/0/hub_locking_washer_dis_rrc_def_ja_
> 4 rolamentos de roda (STC4382G) - procurar no brasil - http://www.brit-car.co.uk/product.php/96327/0/wheel_bearing_rrc_def_disco
> 2 retentores do semi eixo (esse vai mais perto da ponta) (FTC4785) http://www.brit-car.co.uk/product.php/205364/371/hub_oil_seal_inner_def_disco
> 2 retentores do semi eixo (esse vai mais perto do diferencial) (FTC5268) http://www.brit-car.co.uk/product.php/205412/374/oil_seal_stub_axle_def_rrc_dis_95my_
> 2 juntas do semi eixo (FTC3649) http://www.brit-car.co.uk/product.php/205333/392/stub_axle_gasket_rear_def
> 1 Lata de graxa molycolte
> Oleo do diferencial
Além das peças orignais, quais são melhores? allmakes, britpart ou Bearmach???
Talvez eu aproveite e troque os semi eixos também, vai depender da folga que eles apresentarem com as tulipas novas.
Vou pedir ajuda dos companheiros aqui de gyn pra fazer um video, ou montar um manual DIY e disponibilizamos aqui no forum.
Abçs
Max Rabelo
