Vou Turbinar a Viatura e agora?

[Ezahn]

Tweet

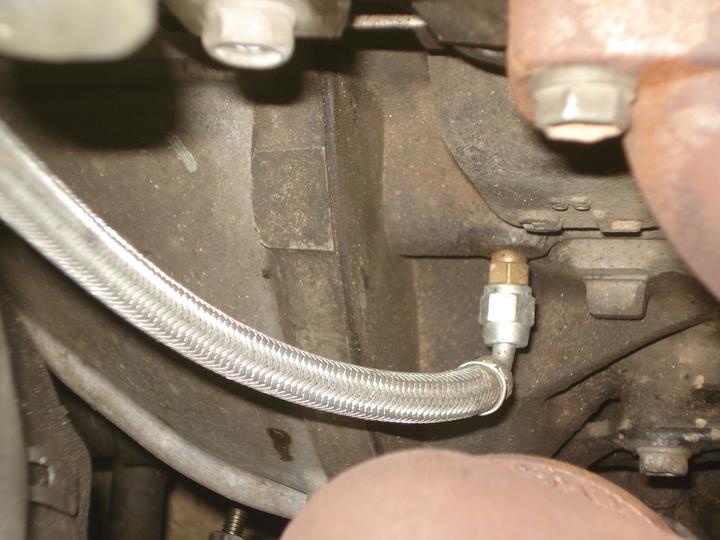

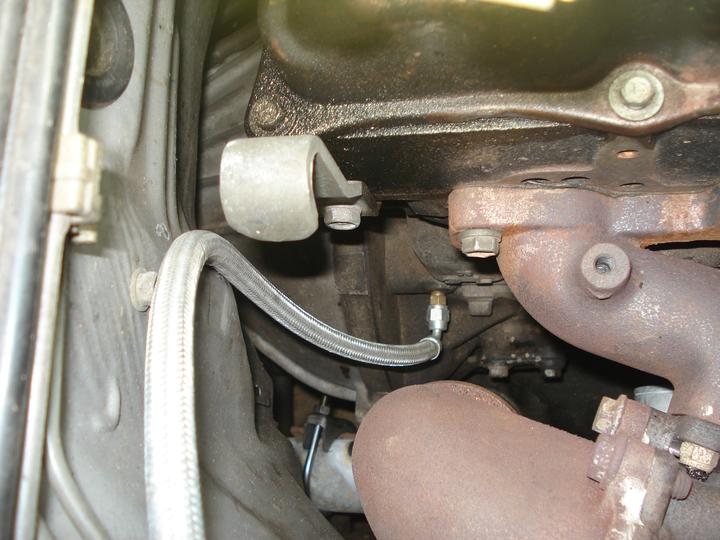

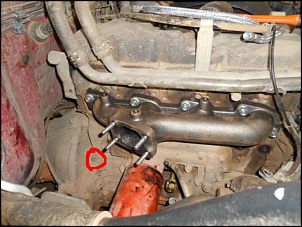

Pessoal, na minha o Maurício puxou o óleo para a turbina de um local que tem um parafuso só para tampar na galeria de óleo pressurizada, não precisa de um "t" na ida para a turbina, só na volta que ficou com o "T", mas ainda penso em fazer um jeito de voltar direto no cárter Acho que melhora o fluxo de óleo na turbina. O parafuso é do lado da turbina, abaixo do coletor de escape, bem perto da caixa seca , no cantinho do motor, e perto da inscrição 3L que tem no bloco. Para que quiser segue a foto da minha e da do shuter4x4 mostrando o local.

[shuther4x4]

Fica melhor ai Ezahn, menos adaptação. Mas no meu já veio para a saida do óleo do alternador. Nesse lugar aí eu penso em colocar o manometro do óleo. Estava pensando em colocar o adaptador aí e dele puxar para o manometro e a turbina e deixar no lugar que está o meu da foto só o do alternador mesmo, mas fiquei encucado com a tubulação do escape devido aquela angulação que falei antes. Vamos ver depois de tudo montado. Valeu pelas fotos.
Ps: LINDO O MAVECO! Placa preta. Que sonho!!!
Att
Fábio

Aliás, essa foto sua só me deixou com mais raiva, a saida da turbina para o escape é como eu imaginei que deveria ser e não virada para o motor como está na minha. PQP! de kit. Rs!
Vou aguardar o email com observações!!!

[Ezahn]

Fica melhor ai Ezahn, menos adaptação. Mas no meu já veio para a saida do óleo do alternador. Nesse lugar aí eu penso em colocar o manometro do óleo. Estava pensando em colocar o adaptador aí e dele puxar para o manometro e a turbina e deixar no lugar que está o meu da foto só o do alternador mesmo, mas fiquei encucado com a tubulação do escape devido aquela angulação que falei antes. Vamos ver depois de tudo montado. Valeu pelas fotos.
Ps: LINDO O MAVECO! Placa preta. Que sonho!!!
Att
Fábio

Aliás, essa foto sua só me deixou com mais raiva, a saida da turbina para o escape é como eu imaginei que deveria ser e não virada para o motor como está na minha. PQP! de kit. Rs!
Vou aguardar o email com observações!!!

Cara, o maveco ficou off-topic pois eu anexei a foto errada, depois não consegui tirar. Mais é show de bola. Daqueles com estrada de ar no capô e na lateral!!

Quanto ao escape da turbina, é sinistra a posição mesmo!!!

[shuther4x4]

Cara, o maveco ficou off-topic pois eu anexei a foto errada, depois não consegui tirar. Mais é show de bola. Daqueles com estrada de ar no capô e na lateral!!

Quanto ao escape da turbina, é sinistra a posição mesmo!!!

Ah tá, só para deixar a gente babando....
Entendo!
Abraços
Att
Fábio

[Ezahn]

Ah tá, só para deixar a gente babando....
Entendo!
Abraços
Att
Fábio

Já que gostaram, vale o off topc!!!!
Um destes eu queria!!!

[sandro_ventania]

Fábio, será que não dá para girar aquela peça soltando os parafusos que a prendem na boca da turbina?

Ezahn, será que nesse ponto o fluxo de óleo é bom o suficiente? Eu penso em colocar nessa linha tambem um pequeno radiador de óleo, pra garantir que o óleo tenha uma boa viscosidade antes de chegar na turbina, isso deve aumentar a durabilidade do eixo da turbina e evitar tambem o vazamento de óleo pelo eixo.

[mesd_lamaRS]

Agora sim, tah pegando preço o tópico... Tô adorando os relatos, parabéns.

[hugo.morais]

Fábio,

Na minha montei todo o conjunto na bancada, coletor com turbina e saída do escapamento, pois aproveitei para passar veda-escape e trava rosca em tudo, depois só fiz colocar o coletor no lugar, só que o meu foi mais fácil de instalar...

Abraços,

Hugo

[shuther4x4]

Fábio,

Na minha montei todo o conjunto na bancada, coletor com turbina e saída do escapamento, pois aproveitei para passar veda-escape e trava rosca em tudo, depois só fiz colocar o coletor no lugar, só que o meu foi mais fácil de instalar...

Abraços,

Hugo

Vou ajustar na bancada também, mas vou montar antes para ter noção certa dos ajustes "técnicos".
obrigado.
Att
fábio

[sandro_ventania]

Pelo que eu tenho observado...falar que esse kit é para as Hilux é piada de mau gosto, propaganda enganosa da empresa!
A verdade é que esse é um kit que com algum esforço e adaptações "PODE" ser usado nas Hilux...isso deveria estar claro no site.

[mesd_lamaRS]

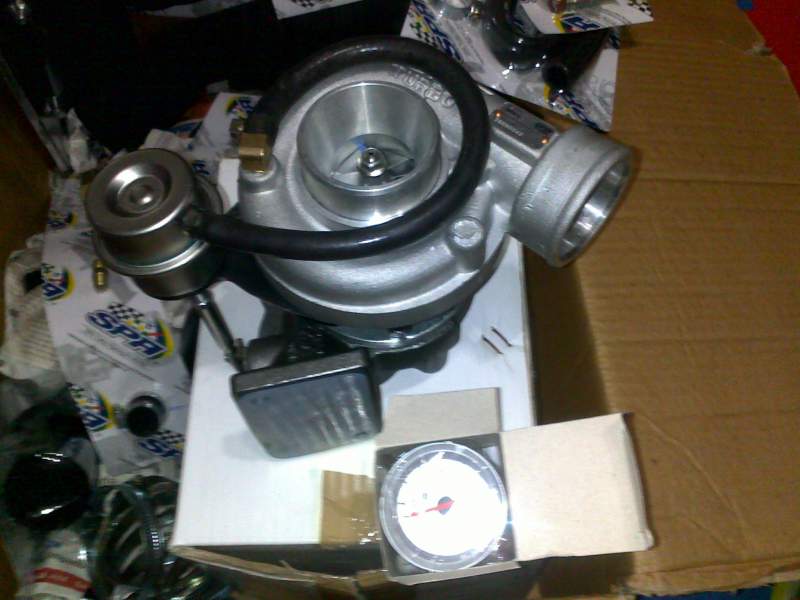

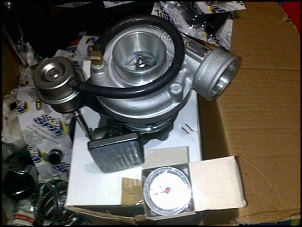

Está na mão.

[ATTACH=CONFIG]401267

Abração aos amigos.

[shuther4x4]

Está na mão.

[ATTACH=CONFIG]401267

Abração aos amigos.

Uhu!!!! Mais um turbo!!!

Tem como me fazer um favor?
Tirar uma foto no mesmo angulo dessa minha segunda aí embaixo? Para ver a base da sua wastegate?
E uma do conector de saida do óleo da turbina que veio no seu kit?
Porque padrão já vi que não tem, olha só como veio o mangote da minha ligado na wastegate: foto 1

Desde já obrigado.
Att
Fábio
