Bagageiro de teto SW4 93

[André-4WD]

Tweet

Ezahn,
A minha não tem trilho não.. tem um sulco apenas. Depois que postei aqui, fiquei pesquisando na internet alguma alternativa e achei uma bem interessante. olhem a foto:

[Ezahn]

Ezahn,
A minha não tem trilho não.. tem um sulco apenas. Depois que postei aqui, fiquei pesquisando na internet alguma alternativa e achei uma bem interessante. olhem a foto:

Bem interessante. Boa opção para as Pick Up. Viajei na história do trilho, achei que a sua fosse SW4, as pickups não tem o tal trilho.
Esta da foto parece que usa os hacks de prender na porta da Tulle na parte da frente, a atras o cara inventou uma boa alternativa para usar com capota de fibra. Vai por ai que não tem erro, vai ficar bem resistente.

[Milton Junior]

Salve moçada, conforme solicitado segue anexo fotos bagageiro
Vejam 2 travessas para colocaçao da Barraca de teto e ainda sobra espaço na frente para malas .

projeto e designer : milton Junior
Execuçao : Zé serralheiro
custo - R$ 200,00

abraços Anexo 357658Anexo 357659Anexo 357660Anexo 357661Anexo 357662

[Milton Junior]

sei que o lance do topico é para PICK OU SW4 sem trilho, mas quem sabe minhas fotos podem ajudar de alguma maneira ...
abraços

[dpab]

Milton,
Muito bom o bagageiro, onde fica o Zé Serralheiro?
Achei o preço muito bom e quero fazer um igual, hehehe...
Um abraço, Delfim.

[Milton Junior]

Milton,
Muito bom o bagageiro, onde fica o Zé Serralheiro?
Achei o preço muito bom e quero fazer um igual, hehehe...
Um abraço, Delfim.

Caro Delfin, estou em Bonsucesso - Guarulhos - a 300 mts da via Dutra - vc esta no Rio caso venha para Sao Paulo , passará em frente a empresa que trabalho e ao Zé serralheiro - km 211 via Dutra - terei maior prazer em ajuda-lo -
abraço
Milton

[Romulo Lubachesky]

Olá pessoal, depois de pensar muito, tomei coragem e fiz um rack de uma maneira diferente... bom, melhor que eu explicar e mostrar, então seguem umas fotos:

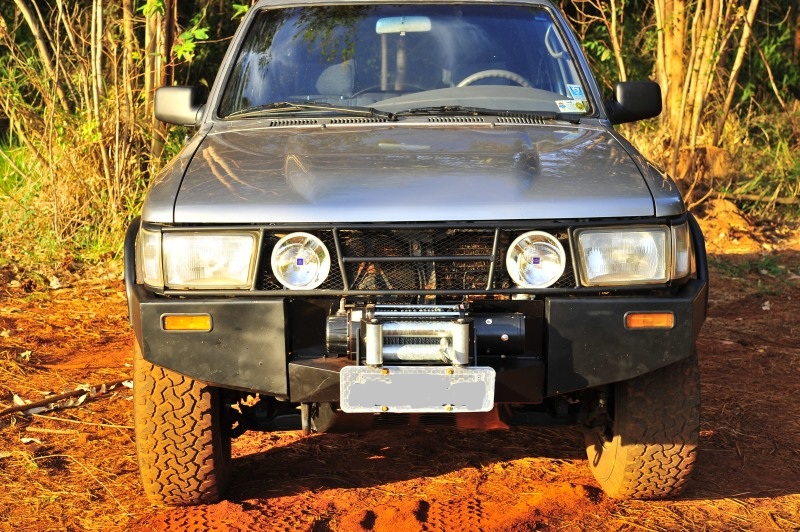

Na mesma empreitada troquei os parachoques, instalei um guincho e outras coisinhas mais...
Antes ela era assim:



Já transportei 3 bicicletas encima dela na rodovia e tudo ok:



a próxima será testar o esquema com o caiaque, se der tudo certo eu coloco as fotos dele montado...

[sandro_ventania]

Romulo, gostei muito do seu rack!
Onde fez e quanto vc pagou?

[Ezahn]

Muito bom mesmo. Poste os detalhes? Na sua tinha o trilho? Quantos apoios no teto, e como são? Fez furos?

[Romulo Lubachesky]

Pensei nesse sistema e mandei fazer, a minha não tinha trilhos e nao estava querendo furar o teto pra instalar, então bolei essa maneira de puxar debaixo, desses protetores das caixas das rodas que tb mandei fazer.
No final ficou sem furação nenhuma, o que segura o rack é essa estrutura lateral.
Já o peso é distribuido por 12 bases tubulares de 10cm de comprimento encaixada nas canaletas, que são as partes mais firmes do teto e em volta dos tubos parafusei borrachas.
São 6 travessas, colocadas junto aos tubos, embaixo delas colei uma faixa de couro bem grosso, pra evitar encostar no teto caso coloque algo muito pesado, mas tenho 80kg, já subi e me apoiei sobre uma unica travessa e não desceu.
Achei o resultado bem legal, mas foi um parto... a metalurgica q mandei fazer nunca tinha feito nada nem parecido com isso, mas com bastante paciencia e tempo, acabou ficando do jeito q eu queria.

[Ezahn]

É, ficou da hora! Agora a fixação mais à frente é para trás da porta traseira certo. A frente dele não mexe nada?
Bacana o projeto.
Abraços

[Renato Camargo]

Cara que show de bola ficou parecendo um tanque de guerra. Parabens
