Instalação Tanque CLA 80L

[titanium]

Tweet

Parabéns, Alexandre.

A instalação ficou com uma aparência bem profissional.
De primeira!

E as fotos são esclarecedoras.
Certamente irá ajudar os amigos aqui do fórum nas próximas instalações.

Abraços,

[AlexandreStudart]

Parabéns, Alexandre.

A instalação ficou com uma aparência bem profissional.
De primeira!

E as fotos são esclarecedoras.
Certamente irá ajudar os amigos aqui do fórum nas próximas instalações.

Abraços,

Titanium,
Obrigado pela força e caso alguém tenha alguma dúvida é só pedir ajuda.

Abraço
Alexandre

[hercilio.neto]

Só para esclarecer, esse tanque só serve em Band longa?

[AlexandreStudart]

Só para esclarecer, esse tanque só serve em Band longa?

Não. O Carlo Pecca tb. comprou um junto comigo, para o mesmo lado direiro e acho que o Band. dele é curto.

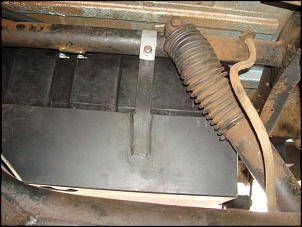

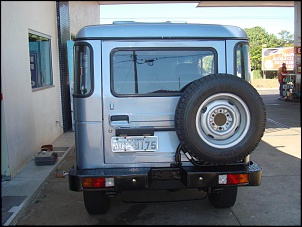

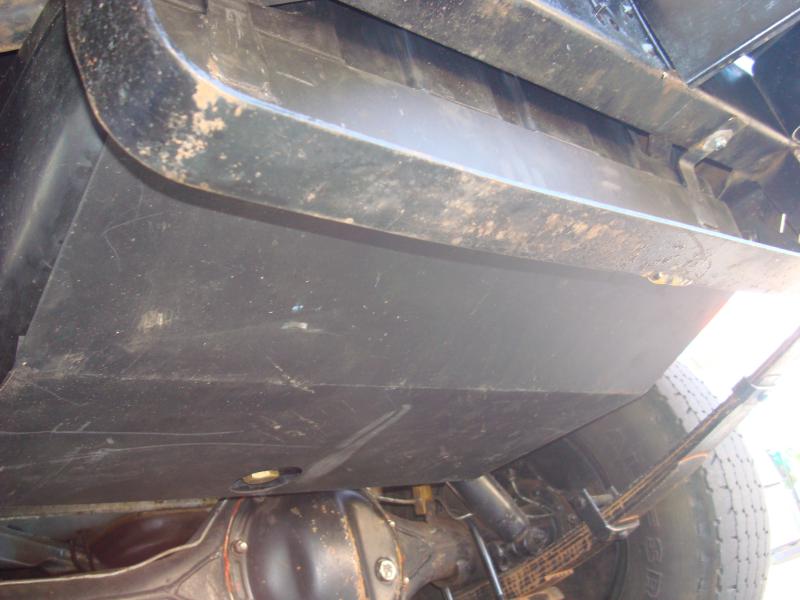

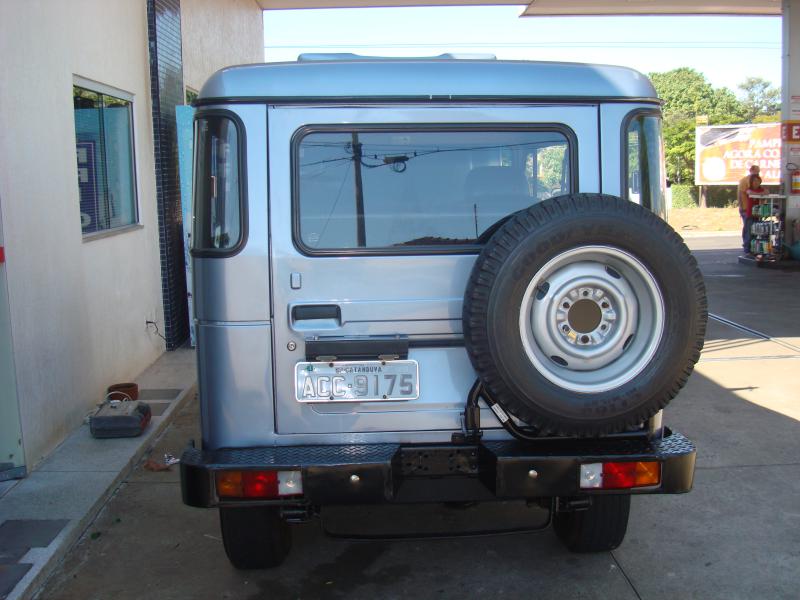

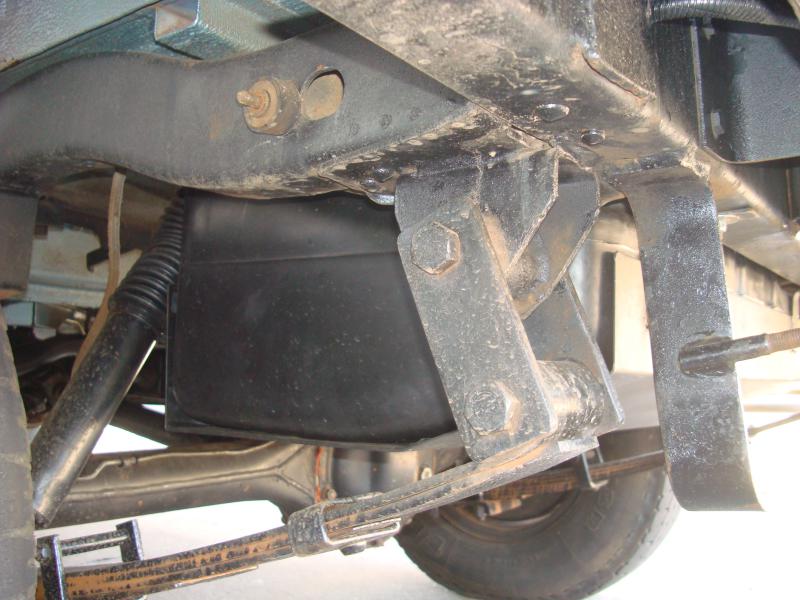

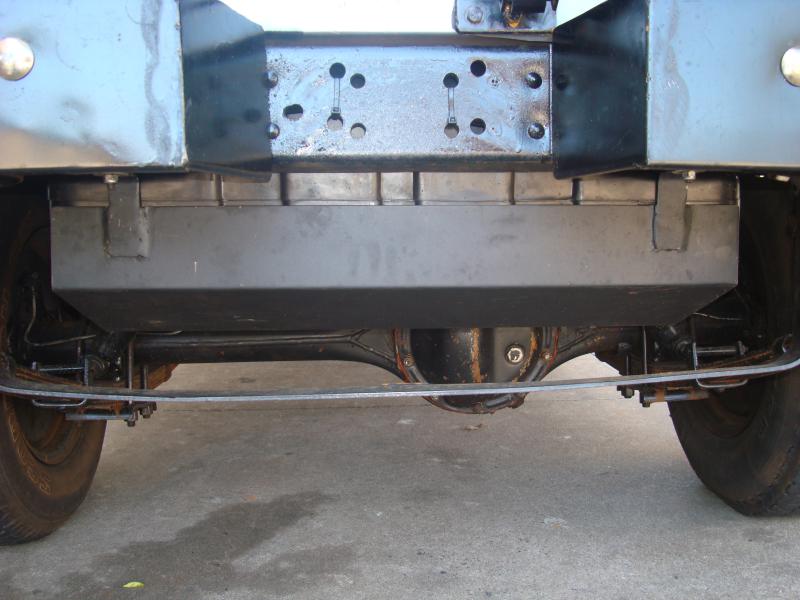

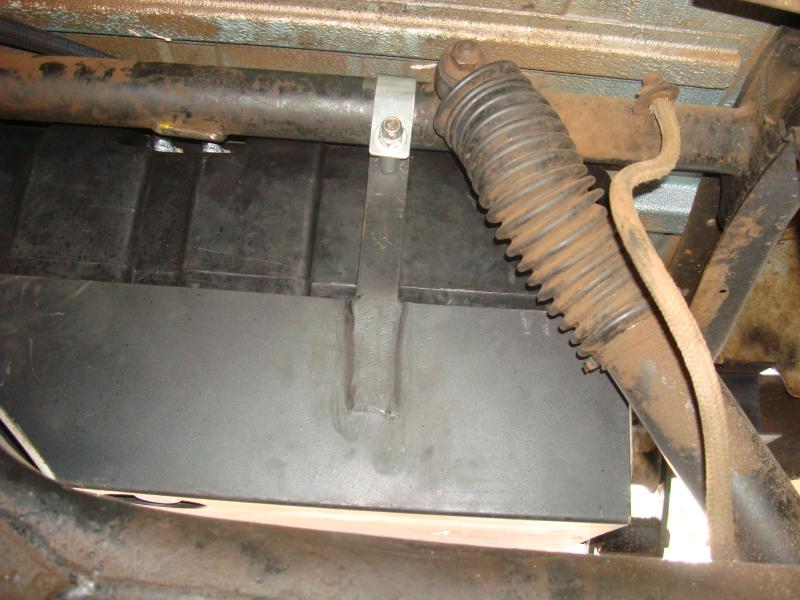

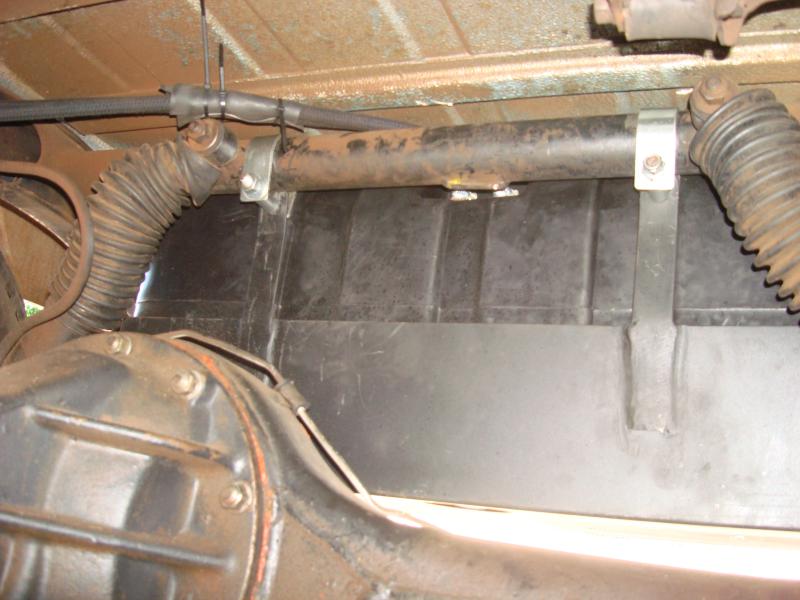

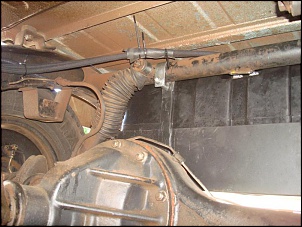

Só para esclarecer, o tanque é presso no lugar do estepe sob a viatura (são aquelas 2 barras verticais do peito de aço e acompanhas 2 alças que ficam por cima da travessa), então de um lado prende na travessa do amortecedor e, do outro, por trás do parachoque, na barra do chassis.

Alexandre

[hercilio.neto]

Legal,
Valeu.

[birawc]

Alenxandre, como ficou o bocal de abastecimento, ficou no local original ou fez alguma modificação, vc tem foto deste detalhe, a minha e bande curta o tanque ta no local as mangueiras ja passei so falta definir o bocal, to com do de cortar a jabiraca, p/ usar o bocal original teria que fazer com que as mangueiras decem muita curva e seria longa ate o tanque, e na hora de abastecer se o patio do posto for plaino vair dar trabalho, vai afogar pra xuxu.
Amenos que eu feche o bocal original e fure e instale um novo poto de abastecimento.

[AlexandreStudart]

Alenxandre, como ficou o bocal de abastecimento, ficou no local original ou fez alguma modificação, vc tem foto deste detalhe, a minha e bande curta o tanque ta no local as mangueiras ja passei so falta definir o bocal, to com do de cortar a jabiraca, p/ usar o bocal original teria que fazer com que as mangueiras decem muita curva e seria longa ate o tanque, e na hora de abastecer se o patio do posto for plaino vair dar trabalho, vai afogar pra xuxu.
Amenos que eu feche o bocal original e fure e instale um novo poto de abastecimento.

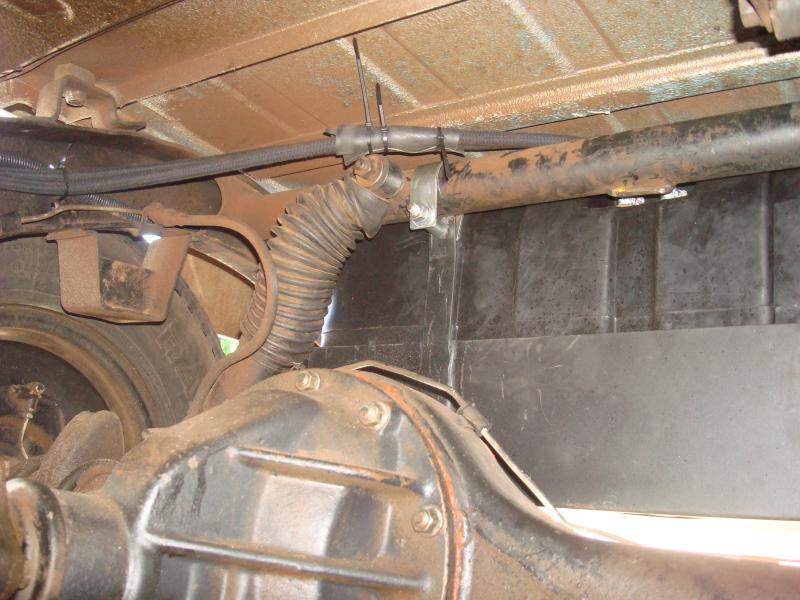

Bira, eu mantive o bocal no mesmo local, foi por isso que no início do post eu tentei uma solução com uma mangueira flexível.

A alternativa que indicaram ficaria muito cara. Então optei pelo mangote tradicional de borracha e paguei 38,00/m aqui em Goiânia e usei 2m, pois tive que fazer desvios por causa do meu escapamento que não está na forma original. Caso o seu esteja, acredito que 1,5m são suficientes.

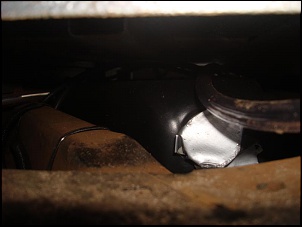

Como já mencionei, substitui o bocal de metal que estava lá e utilizei o bocal da CLA, que custa R$45,00 e acredito ser igual ao do Gol(acho que o antigo BX -a tampa lembra muito). No meu caso, como já passou por uma reforma, então já tem furos no piso passando a mangueira de abastecimento para baixo da viatura chegando até o antigo tanque, só fiz aproveitar esse caminho.
Infelizmente não tenho como por fotos agora, esto em SP e só volto na 6a, dia 29/06. prometo tirar fotos para facilitar a visualização, ficou muito parecido com as fotos que você já postou (foi uma gambiarra complicada e não acontecerá com qualquer um daqui, pois só aproveitei o que já tinha lá para não gastar mais ainda), mas como tenho transformador de solda ainda vou melhorar a instalação da mangueira, mas o pricipal eu consegui exterminar...eu tinha um sério problema de vazamento de óleo. Todos os dias quando chegava em casa eu colocava sob o tanque um pote de sorvete e, no dia seguinte eu tinha quase meio pote de diesel, até minhas cadelas fediam a óleo, coitada da branca que além de feder ainda ficava marrom!

Abraço.

[Carlo Pecca]

Alexandre
Ficou DEZ a instalação, PARABENS!
Vc já facilitou e muito, a minha próxima instalação. E o bocal, como irá ficar, não esqueça de mandar as fotos.
Abs.

[AlexandreStudart]

Alexandre
Ficou DEZ a instalação, PARABENS!
Vc já facilitou e muito, a minha próxima instalação. E o bocal, como irá ficar, não esqueça de mandar as fotos.
Abs.

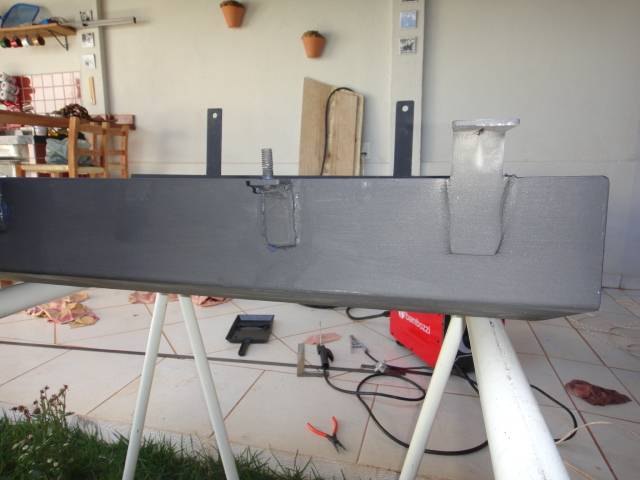

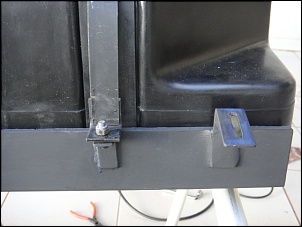

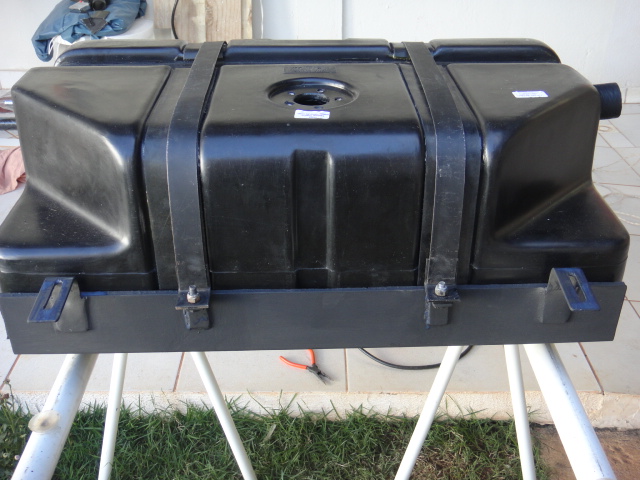

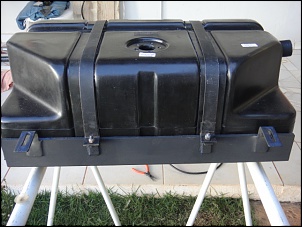

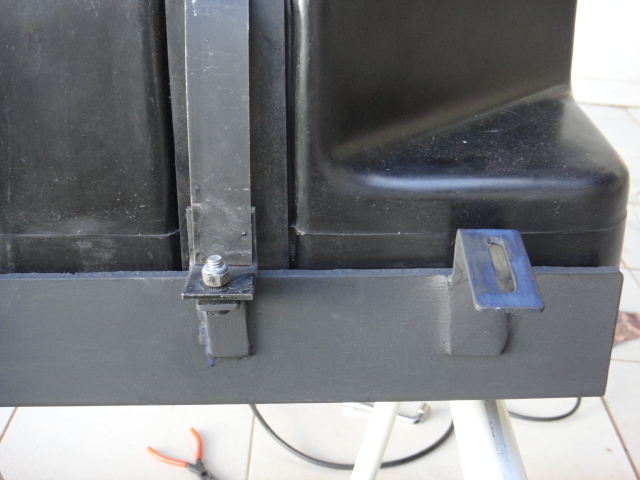

Carlo, não sei como é o modelo completo que você comprou, mas acredito que se você não tem transformador de solda então pode ser que terás que conseguir um serralheiro. No meu caso o peito de aço não veio pronto e precisou fazer ajustes. veja nas fotos que anexei novamente abaixo que tive que fazer 2 pequenas mãos fracesas, soldei-as, fiz um furo em cada e soldei um parafuso voltado para cima. Isso seviu como um regulador para as cintas que prendem o tanque ao peito de aço.

1o. tentei dobrar a chapa para fazer a mão francesa, mas não dava 90 graus, então corte e soldei as chapas para conseguir os 90 graus, para ficarem rente a chapa do peito de aço.

Também cortei com a esmerilhadeira uma canaleta, pois não vem nem com um furo a outra extremidade da parte que é fixada no parachoque, conforme é possível ver na foto acima do Bira, no caso dele foi feito apenas um furo, mas sozinho não consegui segurar e furar, optei pela canaleta e fiz um furo na barra do chassis, que facilitou a regulagem.

Como já mencionei no post acima, volto para Goiânia na 6a. e até domingo anexo mais fotos, inclusive da parte do bocal.

Abraço

[birawc]

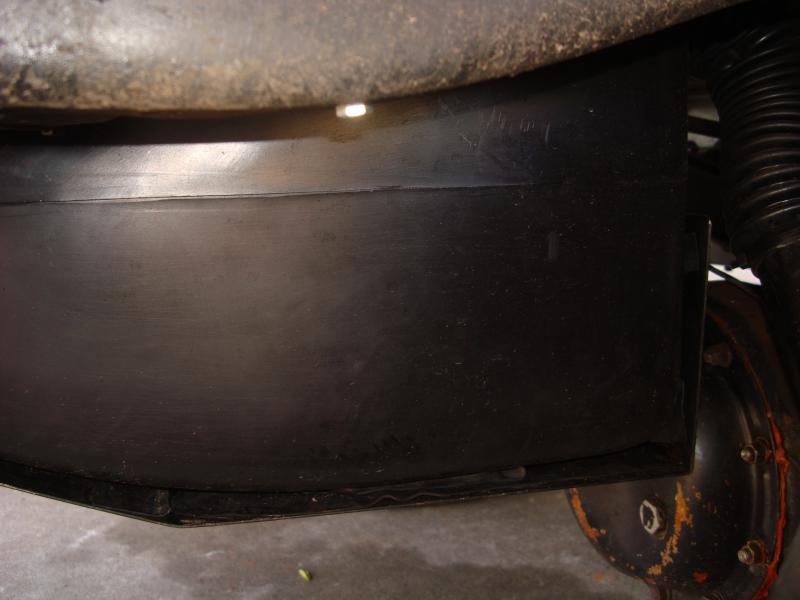

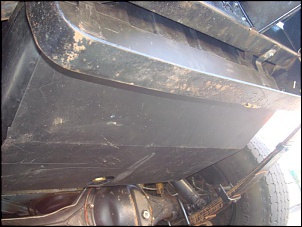

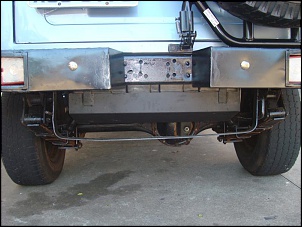

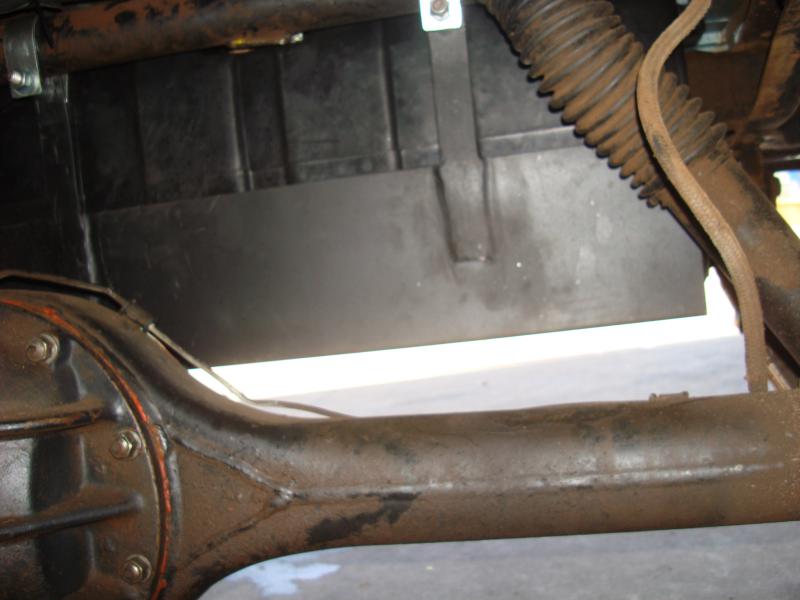

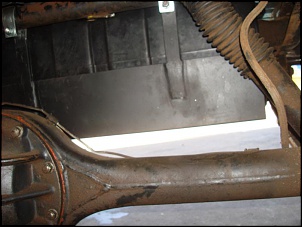

Esta são algumas fotos do tanque

[Carlo Pecca]

Valeu Alexandre
Vou aguardar o teu retorno, as fotos ficaram muito boas.
abs

[tavio_g]

Alexandre, só para ver se eu entendi direito.
voce colocou esse tanque de 80 lts e manteve o bocal de abastecimento no lugar original, que é do lado do carona. isso mesmo?
se sim, poderia postar umas fotos de como ficou essa ligação das mangueiras?
hoje tenho o tanque de 55 lts da cla mas tenho muita vontade em colocar esse maior, mas nao queria mudar o bocal de abastecimento. E se foi assim, como ficou o abastecimento, ele afoga muito ou vai tranquilo?
abraços
