Pedaleira Suspensa

Ainda não montei, mas comprei o kit de pedaleiras da Akebil... Diz o fabricante que os pedais são mais deslocados, desviando todo o conjunto do carburador... Tomara que não pegue em nada...

Ao colocar a pedaleira....

Marque o lugar onde vai o centro do Hidrovácuo. de preferencia mais deslocado possivel para a esquerda.

Na foto que enviei de um jeep que está à venda. ele está colocado no reforço da frente do jeep , isto é no painel de fogo tem um suporte para a barra que vai à grade do radiador.... Observe que o hidrovácuo foi colocado com o centro bem na linha deste suporte.
Ok.
grande abraço.

Dei uma olhada nas fotos desse jeep... O meu kit eh muito semelhamte a esse, inclusive esse reforço pra pedaleira ser fixada na corta fogo.

Para colocar a pedaleira...
Deve ter um molde, ou manual.
Se não tiver.... faça uma cópia da pedaleira, com os furos que precisam ser feitos...

Depois, com o molde. no painel de fogo, faça a marcação dos furos....

Observe que o centro do hidrovácuo está quase na linha da dobradiça do capô...
aí é só mandar bala.. (furar).... e colocar. o conjunto..
Pelo lado da pedaleira, a referencia é o tubo da direção. onde o pedal do freio fica ao lado direito.....

aí é só entortar para ajustar os pedais...

abçs

Citação:

---

Postado originalmente por 4X4GARAGE

Meu amigo a solução é a msm do troller, aumente o tubo e a haste do hidrovacuo colocando ele a frente do carburado e pronto !
[]s

---

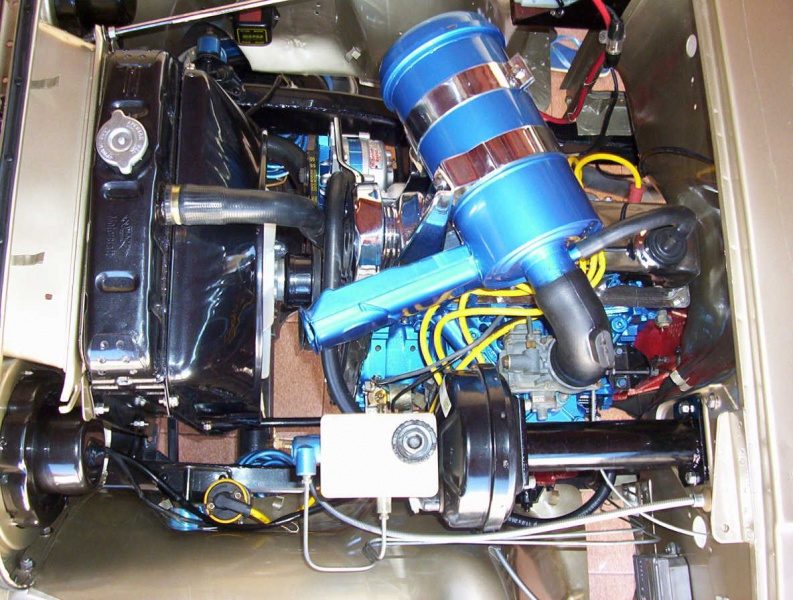

Tipo isso.

Anexo 480959

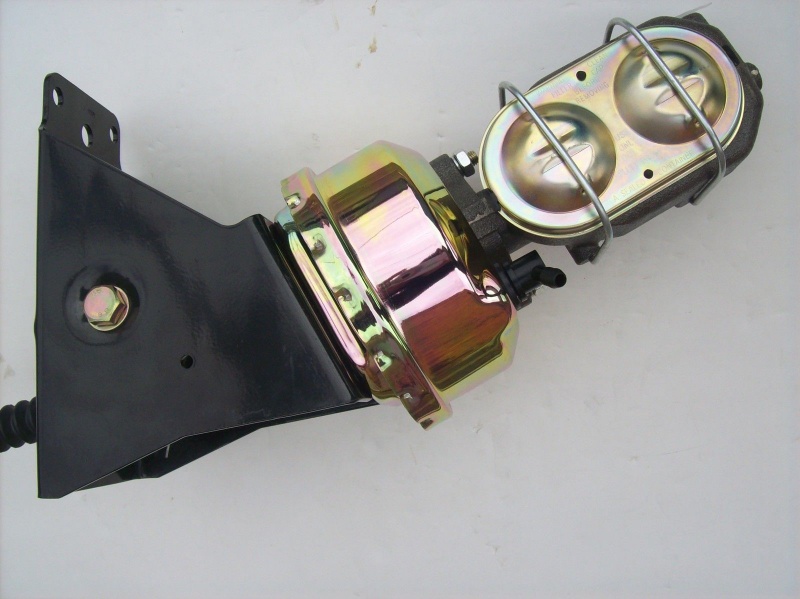

Ou então q nem nos Bronco's Americanos. q são originalmente na diagonal.

Anexo 480960

Citação:

---

Postado originalmente por Ian Jeep

Tipo isso.

Anexo 480959

Ou então q nem nos Bronco's Americanos. q são originalmente na diagonal.

Anexo 480960

---

Isso mesmo Ian!

Só fica esperto pq. se for o Motor do Opala pode ser que pegue no Alternador.

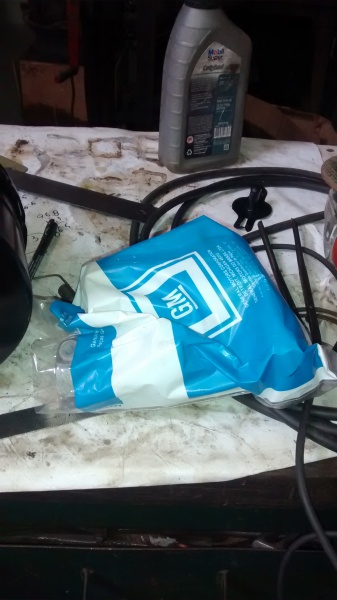

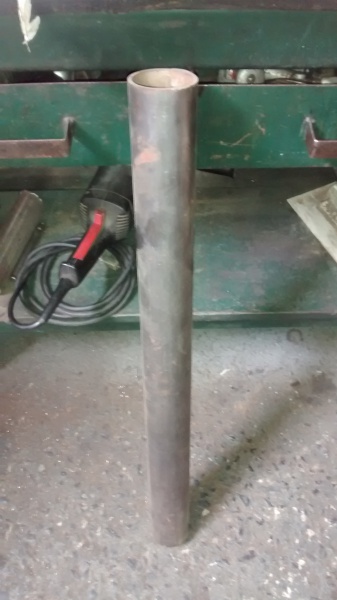

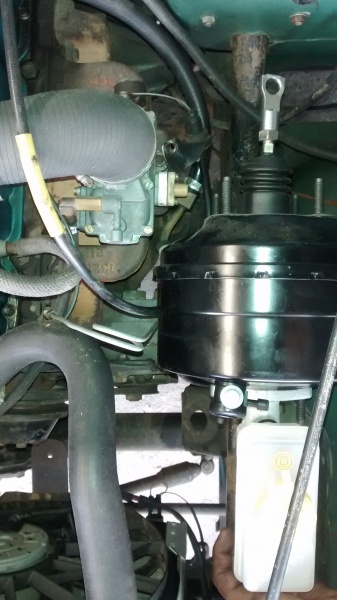

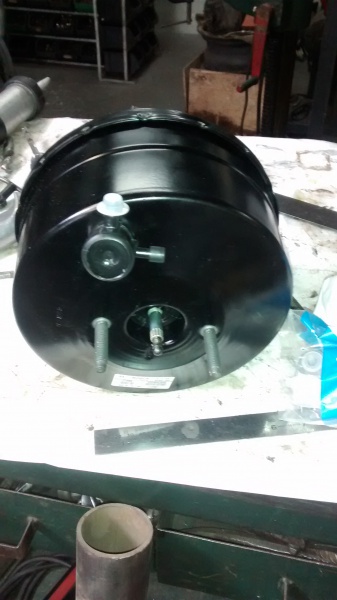

Como falei,seguem fotos da instalação hidrovacuo s10 deslocado Anexo 481166Anexo 481167Anexo 481169Anexo 481170Anexo 481171Anexo 481172
Anexo 481173

[]s

Citação:

---

Postado originalmente por 4X4GARAGE

Como falei,seguem fotos da instalação hidrovacuo s10 deslocado Anexo 481166Anexo 481171Anexo 481172


[]s

---

Belo serviço meu caro Edson. Você é o cara!!!

Citação:

---

Postado originalmente por 4X4GARAGE

Anexo 481171

[]s

---

A linha de produção!

:concordo: serviço sempre bem elaborado e bem feito.

Abração.

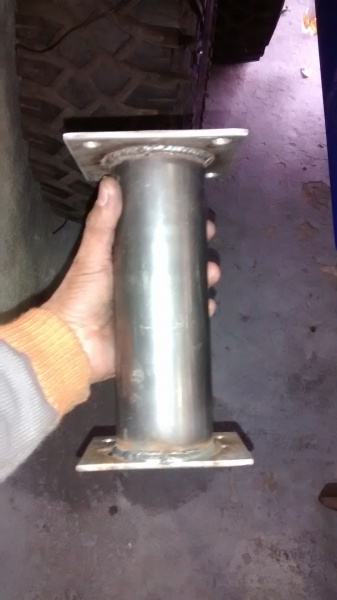

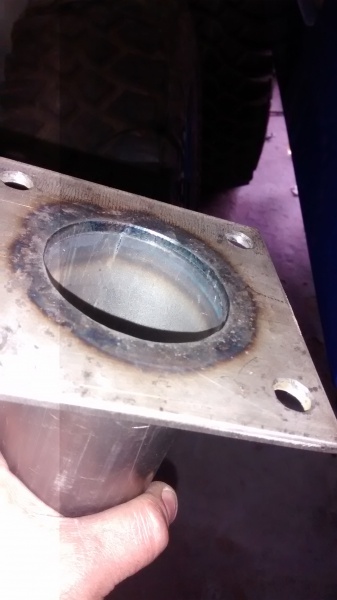

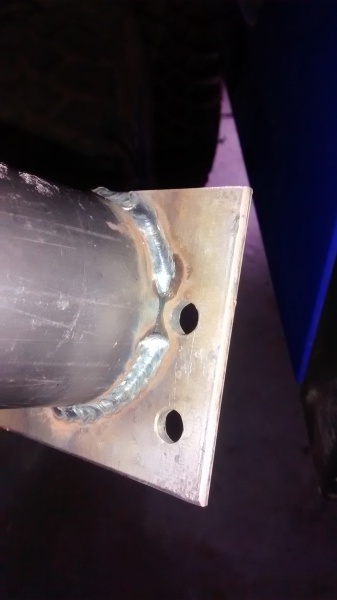

Mais umas fotosAnexo 481194Anexo 481195Anexo 481196Anexo 481197

Muito obrigado pelos elogios meus amigos!

Pessoal, alguém pode mandar uma foto da cebolinha, com a fiação elétrica montada, na pedaleira do opala?
