Suspensão - alguém já viu isso?

[Elmer_Jeep]

Tweet

tem umas fotos maiores aí ??

[guilherme soares]

tem umas fotos maiores aí ??

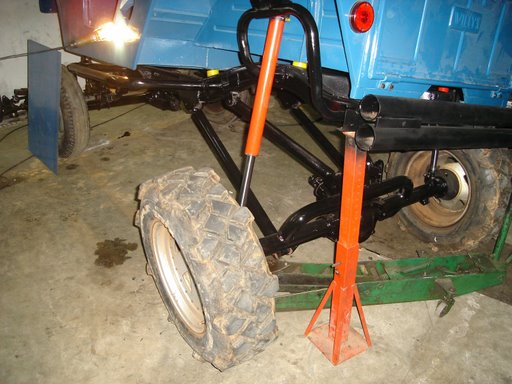

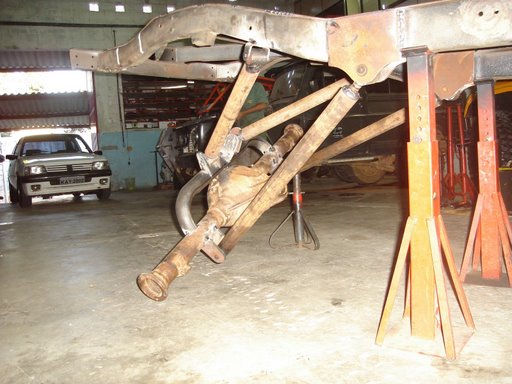

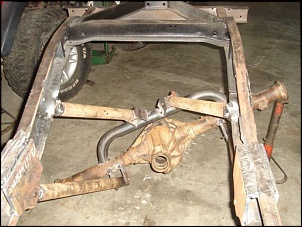

Elmer, vai aí algumas...
Apesar de ter jogado tinta, está tudo pontiado ainda para concretizar as soldas após testes do carro rodando.


[]´s

[Marisco Off Road]

Paulo,

Faz favor né, louco não, apenas um pouco mais criativo que os outros, hehehehe!

Abraço,

hehehe

gostou dos jumelos então... quero ver essa Hilux pessoalmente dia 3 qdo for no médico aí em ctba, e acho que já vou levar mais uns jumelos, alaranjados dessa vez, pra um outro loco aí de ctba.
Essa pira do Z-Boxe vai sair em brave, já tem previsão e já ta desenhado. Só falta tempo mesmo pra executar e testar.

Agora tenho o blog com as paradas que eu to fazendo, este tópico já é meio antigo.

[]´s

[Paulo Eduardo]

ehehehe

ta bom ta bom...

[]´s

[fugger]

Paulo

Gostei das travas de jumelo... Tem como "fazer" esse upgrade nos meus?

[]´s

[FernandoRisso]

Guilherme,

Parabéns, tá ficando bacana.

Qual o comprimento dos braços inferiores e superiores? Pq vc não fez os inferiores triangulados tb? Se não sabe fazer é só copiar do Bob...

[]'s especulativos !!!

[guilherme soares]

Fala Fernando!!!
Os comprimentos dos braços dos links superiores e inferiores ficaram assim: 630mm e 930mm, paredes de 6mm e diâmetro de 50mm. O entre-eixos passou de 82'' para 95''. E também somente foi usado parafusos Alen ( é assim que escreve? se não for, deu pra entender, né? ) que são mais resistentes.
Esta semana está sendo terminado o sistemas de freios e direção hidráulica ( setor de S10 - as mangueiras saem pra cima).
Conversando com o Adriano, lê-se Almeidas4x4m que está executando todos os serviços do CJ desde o começo, estamos bolando o tanque de combustível. Estamos querendo abaixar um pouco o centro de gravidade dele ( No projeto original ele viria no lugar do banco traseiro ) e como temos espaço abaixo da carroceria entre o chassis, achamos legal o lugar e assim abaixaríamos o tanque um pouco ( cheio deverá pesar uns 70kg ) isso fará uma diferença danada na hora do "rush" no meio do mato... Estou pensando em fazer um galvanizado e colocar lá com as medidas de 650mm de largura / 500mm de comprimento e 250 de altura, dando assim uma capacidade de uns 67 litros. Mas tudo a pensar ainda....
Alguém tem uma foto? Desenho? Ou algum que já dá pra adaptar nesse espaço e fica legal?

[]´s

[FernandoRisso]

Guilherme,

O tamanho dos links parece bom, mas a construção não me agrada. Tomara que funcione bem. Vc jogou os números na planilha do 4link calculator? Qual o AS? Deve ter um axle steer grande por causa dos links inferiores serem paralelos.

Quanto ao tanque veja o link do Bob, temos uma solução boa.

[]'s
