Meu buggy Fapinha

[COL]

Tweet

Cof Cof, pueira...

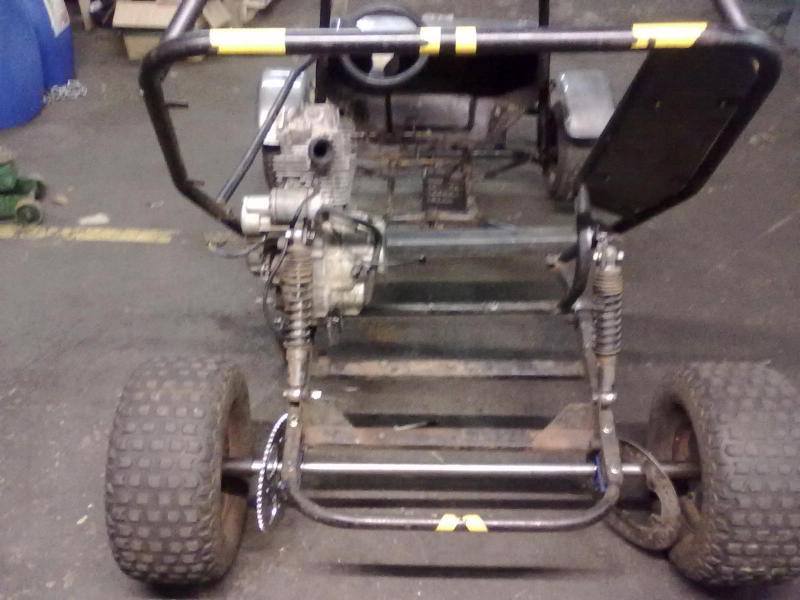

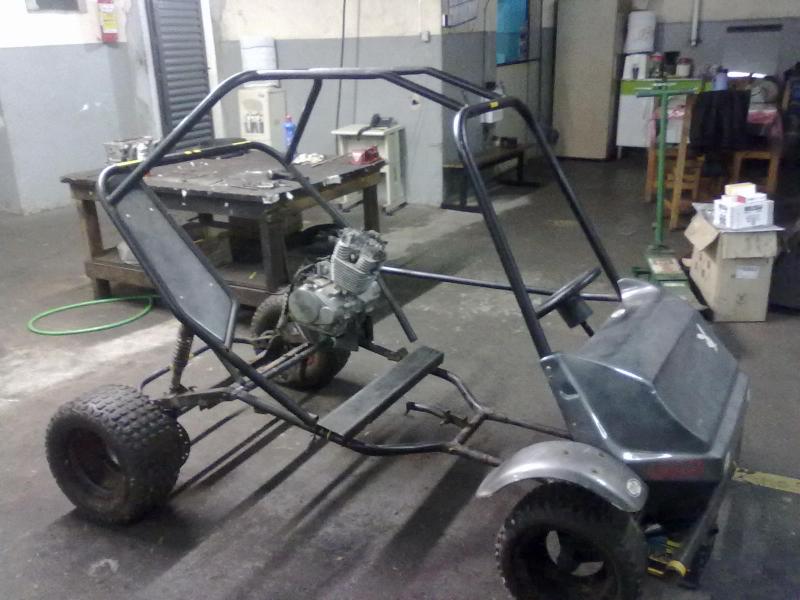

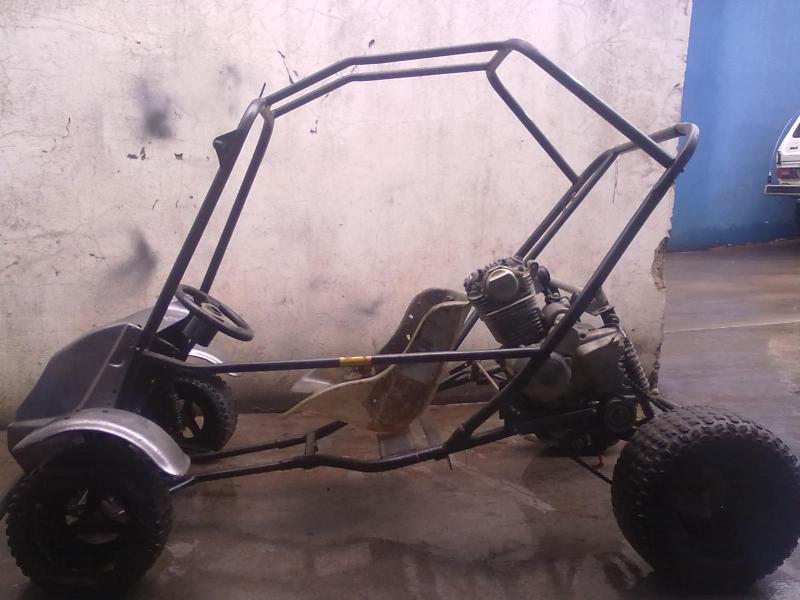

Devagarinho meu Winner vai ficando pronto.Algumas fotinhas.
P.S.epois que ficar pronto vou abrir um tópico pra ele.
Feliz Natal a todos!

[Kim]

Caro COL!

Olhei as fotos que postou, está ficando muito bom o serviço!

Preciso fazer isso no no buggy do Duba também, fazer uma geral.

Sobre a colocação do motor, faço uma consideração.
Tente colocar ele no meio, e na parte mais baixa possível, mais que não comprometa a altura.

Se colocar onde demonstra na foto, todo o peso (motor + motorista) ficará do lado esquerdo.
Se ficar alto, compromote o CG.

Pense nisso.
Observe também a possibilidade de colocar o sistema de suspensão com braços oscilantes, conheço como twin bean, os modelos mais novos usam, e uma cópia da f1000.

Abraços.

Kim.

[COL]

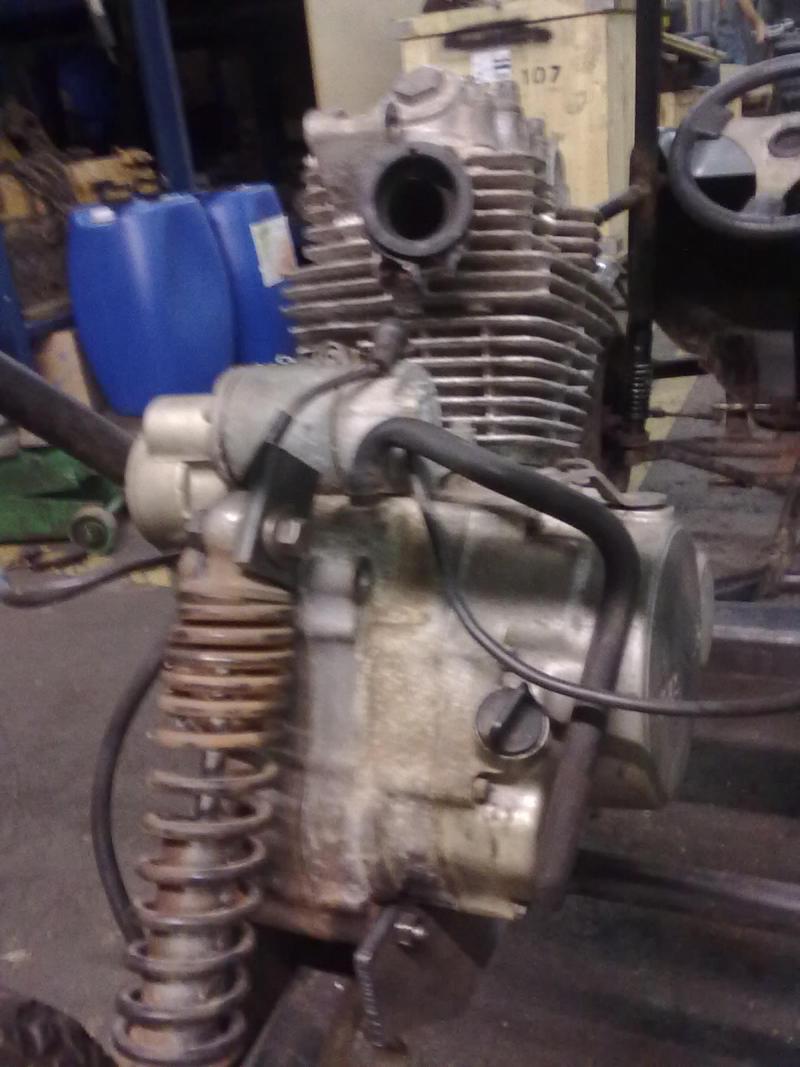

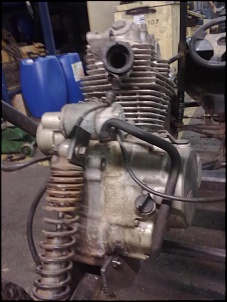

Bom dia a todos, Kim se olhar vai ver que, o pinhão do motor da moto é do lado esquerdo se for visto da parte de tras do motor, com isso fica mais facil eu colocar o motor do lado esquerdo, porque assim o coroa fica bem proxima ao pneu,ou seja se eu colocasse o motor do lado direito, a coroa iria ficar bem no meio,(detalhe, essa coroa é de XL 56 dentes) ficando exposta a pedras, perdendo mais ainda o vão livre(que quase não existe com aqueles pneus).Alem disso eu comprei um banco de Kart, o Winner vai ser para apenas um ocupante.Naquela posição eu consegui uma boa refrigeração também.

Kim , se não for incomodo fale um pouco mas sobre o CG por favor.
Obrigado desde já.

[Kim]

Opa COL!

Posso falar sim sobre o CG, mais porém, não tenho material técnico sobre o assunto.

Mais á algo mais ou menos assim.
O peso, tem que ser o mais baixo possível, para que o veículo tenha estabilidade, quanto mais alto o peso, mais instável pode ficar.

Existe umas contas sobre largura x altura x peso.

O Centro de Gravidade é o que faz aqulas peruas towner não tombar, pois o motor fica no assoalho, literalmente no chão, assim, pode entrar rasgando numa curva, que ela não pende.

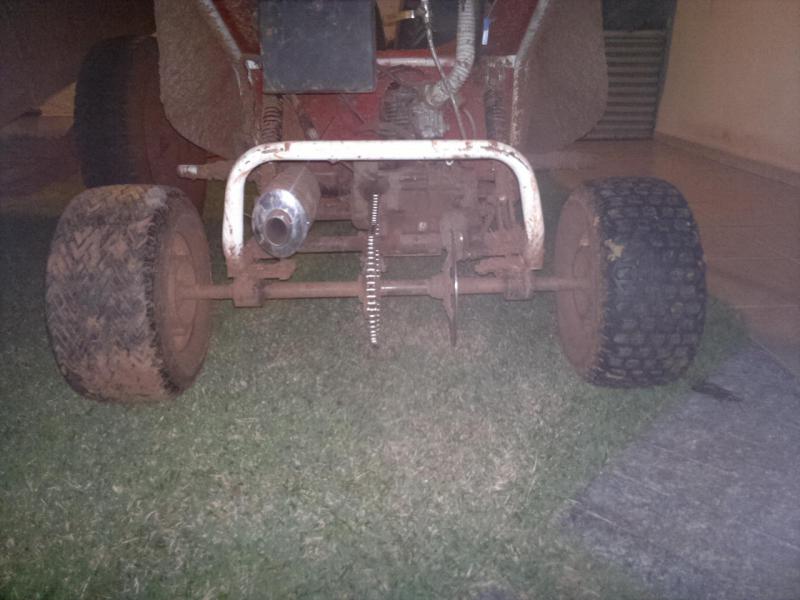

Sobre o motor, eu coloquei o motor no centro, com a coroa um pouco mais para a esquerda, e do outro lado o disco de freio.

De uma olhada.

Abraços.

Kim.

[COL]

Bom Dia a todos, Kim obrigado pelo explição, consegui entender.Se for analisar, eu coloquei uma coroa de 56 dentes, a original da Strada e 41 dentes, ou seja o Winner ja vai ficar bem reduzido.Não vou ter tanta velocidade para entrar em uma curva e tombar(e se tombar nois destomba).
Hoje vou tirar fotos do banco que ja esta no lugar amanha posto.
Grato.

[Elmer_Jeep]

Pessoal, esse eixo trazeiro é original?






Onde consigo um desses ?

Estou reformando um buguinho pro meu filho tb mas ele é originalmente 4x1. O eixo trazeiro é fixo e a coroa fica na roda esquerda.

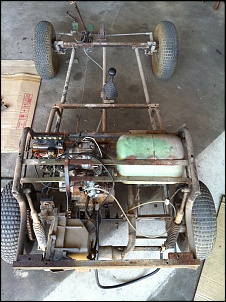

Algumas fotos do TINGA. (Filhote de Crocodillo, tópico em breve)

[]'s

[Kim]

Opa Elmer!

Elmer, não é difícil fazer o eixo, no caso do Col, ele usa um mancal em cada fixação com a balança do chassis; No meu caso, foi feito uma enjambração, com dous rolamentos de esfera em cada lado.sem qualquer chance de engraxar.

Procura uns semi que iria descartar, coloca dois rolamentos,e confecciona a ponta para encaixar os cubos, está pronto!!!

Mais, eu ainda pretendo fazer a coroa e disco fixos com saídas para homos, com suspensão independente.
Isso é um projeto futuro.

Abraços.

Kim.

[COL]

um mancal em cada fixação com a balança do chassis;

Boa Noite a todos, Elmer exatamente oque o Kim falou, inclusive muito obrigado pela explicação Kim.

Mais, eu ainda pretendo fazer a coroa e disco fixos com saídas para homos, com suspensão independente.
Isso é um projeto futuro.

Isso fica muito bom.Torcendo para que seja um futuro proximo.

[COL]

Elmer pelo que vi ja reformou a fibra, mas ai vai uma ideia, porque não faz com os Paralamas dianteiros retos (igual ao CROCODILLO), os traseiros cortados igual ao Wrangler Hulk, e coloca pneus maiores.

[COL]

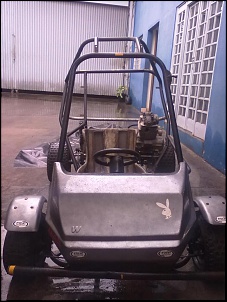

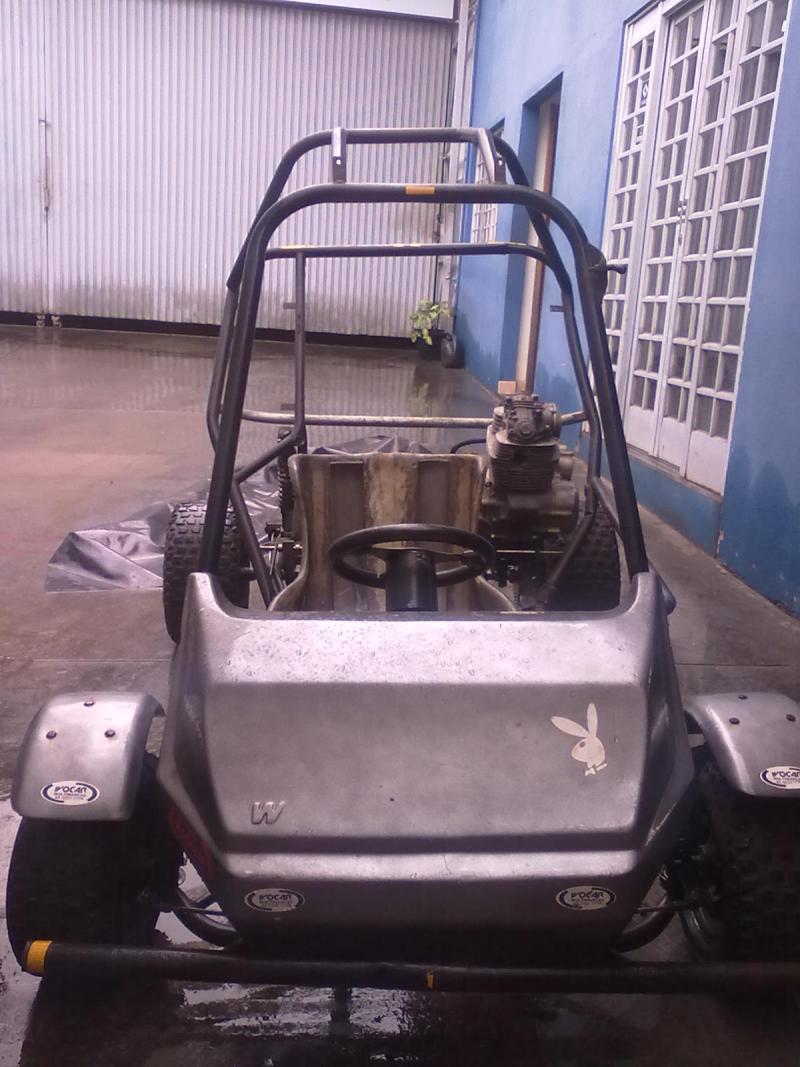

Boa noite, com atraso as fotos prometidas.

[COL]

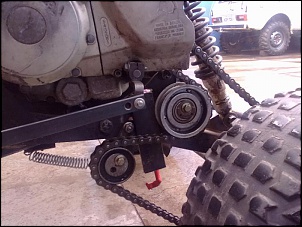

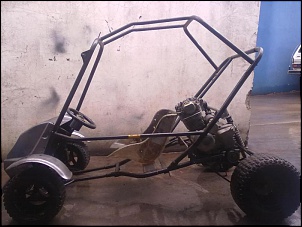

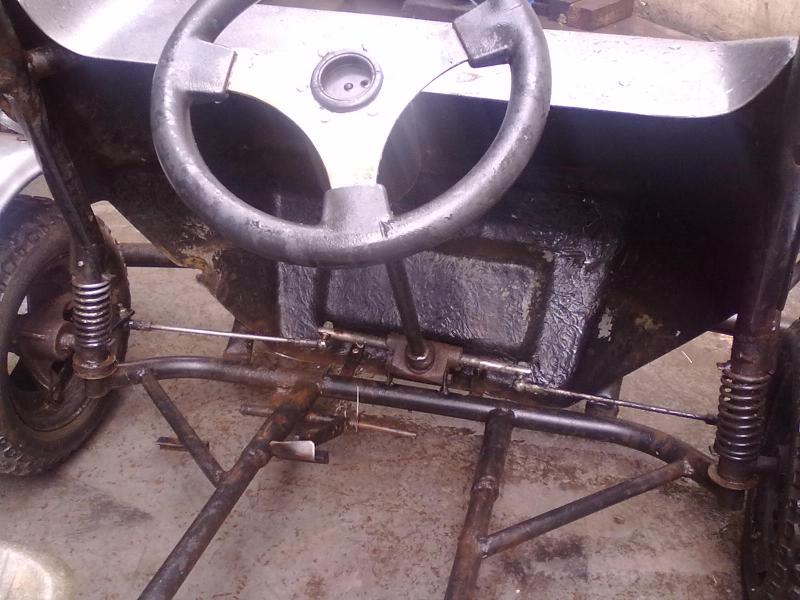

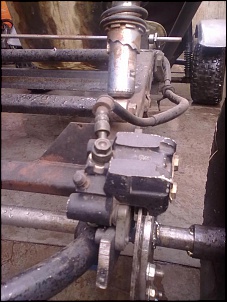

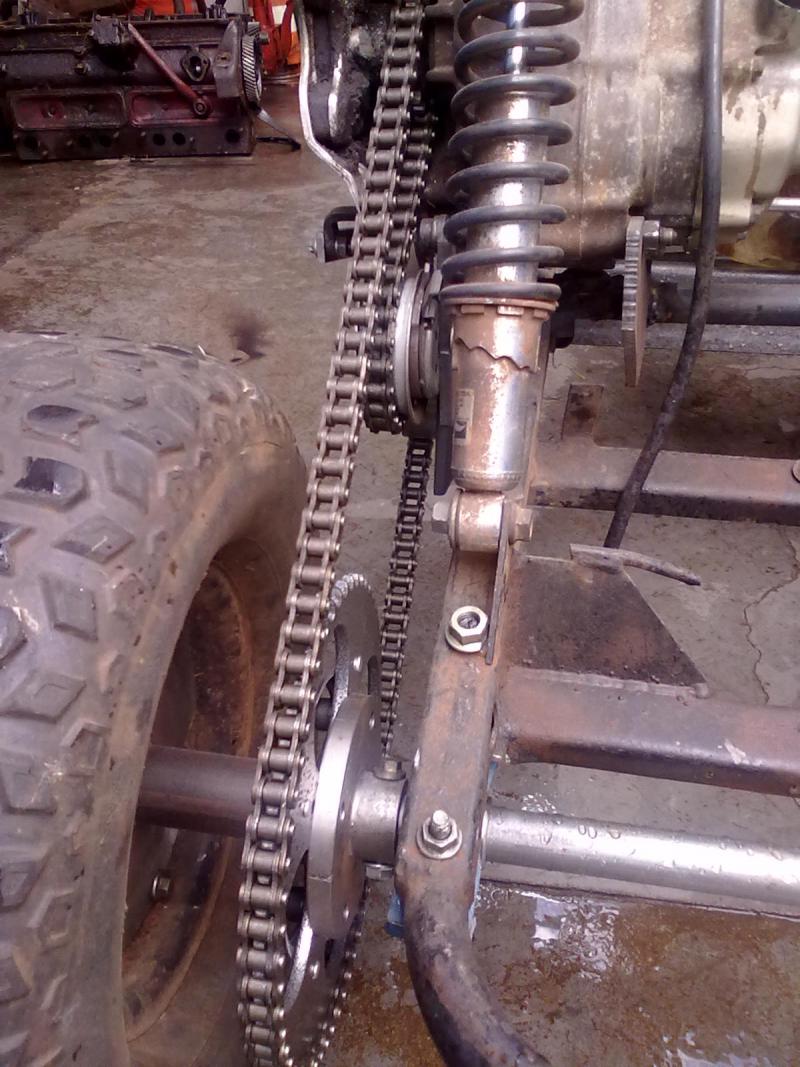

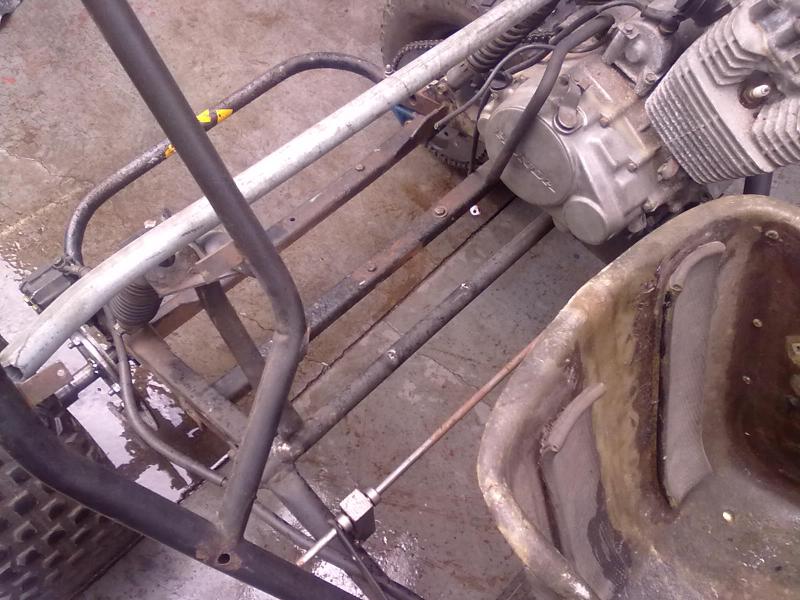

Foto2: Banco de kart, um pouco deslocado para a lado esquerdo(contrario ao motor).Foto3:Caixa de direção(em breve vai ser trocada)detalhe as barras da direção são prisioneiros do motor boxer(fusca).Foto4:Por causa da ação da suspenção foi instalado dois tensores na corrente.Foto5:Ao lado do motor vai ser colocado a bateria.Foto7: Disco de freio.

[Usuario]

Eu vi em Brusque (não irei fotos) um parecido com o que o COL ta montando, mas era mais baixo (tipo Kart cross) e tinha motor de tornado com kit 310cc (era o demônio, fazia zerinho parado)
