Instalando Sensor de Nível do Reservatório de Expansão ICOS

[EMERSONBR]

Tweet

Bom dia. EU li o seu post a respeito da instalação do sensor de nível no reservatório de água do radiador. Gostaria de saber se esta funcionando perfeitamente? Apresentou algum vazamento?

Boa tarde colegas foristas,
vou compartilhar aqui mais uma alteração da minha Ranger 3.2 "Pesadelo".

Antes de mais nada, perdoem as fotos, não sei porque o fórum deixa algumas ficarem invertidas ou tortas.

A Ford, por incrível que pareça, instalou um sensor de nível do reservatório do limpador do párabrisas, mas não fez o mesmo no reservatório de expansão do radiador.

Ainda que não seja padrão vir esse acessório nos carros nacionais, vejo esse acessório como altamente importante para evitar aquecimento do carro e consequentemente problemas no motor, ainda mais nas Ranger AT que podem sofrer um mal súbito (kkk), como se pode verificar em vários tópicos no fórum.

Vale ressaltar que muitas vezes, no momento em que o carro indica superaquecimento no painel, o dano já foi causado, razão pela qual esse dispositivo tem como função principal evitar prejuizos.

O sensor utilizado foi esse: Sensor de Nível LF122E-40: R$62,00 - Para Falta de Água no Radiador

O mecanismo de disparo utilizado foi um led instalado no console central do carro:

Anexo 531852

Quem forneceu o esquema de instalação foi o forista Daniel Gleizer, já que a engenharia não é meu forte:

Anexo 531853

Depois de feita a instalação elétrica e passados todos os fios, o passo seguinte é fazer a desmontagem do filtro de ar (dois parafusos nº8 e uma presilha de encaixe) para ter acesso aos parafusos de acesso ao reservatório de expansão (dois parafusos nº10 e uma porca 10).

Anexo 531854

Uma boa dica para evitar perda de fluido é utilizar um balde para secar o reservatório, assim, depois de feita a furação e reinstalado do reservatório, você simplesmente repõe a água retirada.

Para furar o reservatório, se utiliza uma serra copo de 22mm de diâmetro. Sugiro essas duas posições, as posições mais baixas do reservatório (o que evita falsos-positivos). Utilizei a marcação da esquerda, que fica mais discreto.

Anexo 531855

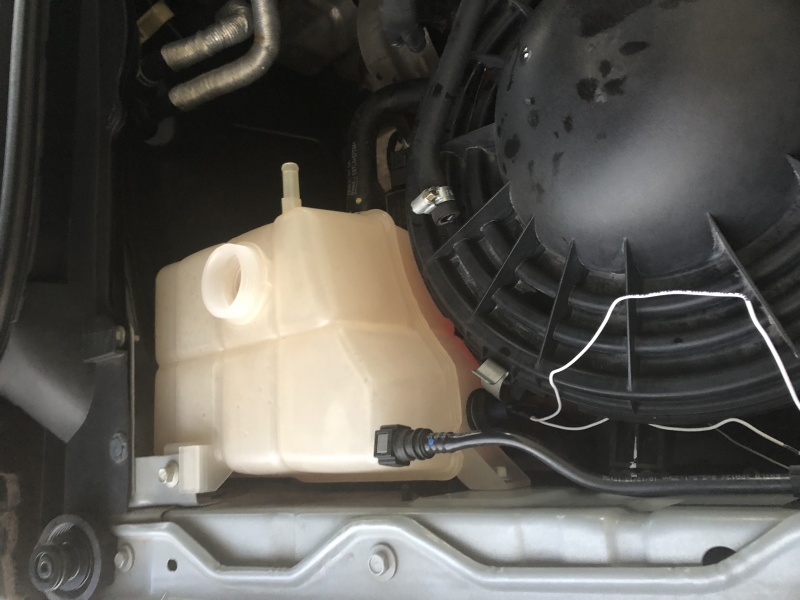

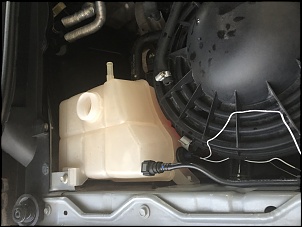

Resultado final:

Anexo 531856

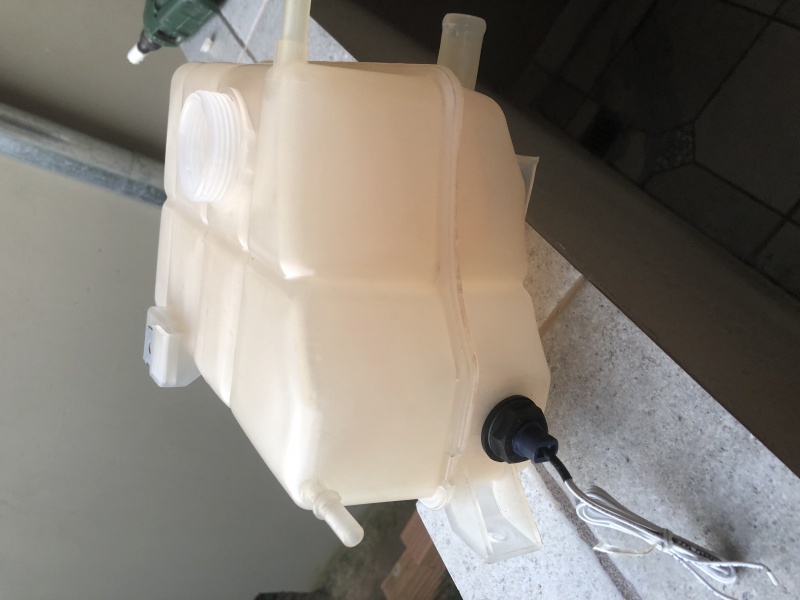

Montagem (para aperto da porca do sensor, utilizar uma chave 24 - dar um bom aperto, mas não DEMAIS):

Anexo 531857

Anexo 531854

Anexo 531858

Concluída a instalação final, é só colocar tudo no local de novo e aproveitar.

Alguns vídeos que podem ajudar

[ivancgbsb]

Bom dia Emerson.

Me intrometendo.....coloquei esse "sistema" em um Troller em jul14, vendi o mesmo em ago16 sem nenhum problema quanto à durabilidade ou vazamentos. Nem usei silicone ou outro tipo de vedação. Usei um outro sensor da Icos.
Troller - IvandeAraujo

[EMERSONBR]

Bom dia Emerson.

Me intrometendo.....coloquei esse "sistema" em um Troller em jul14, vendi o mesmo em ago16 sem nenhum problema quanto à durabilidade ou vazamentos. Nem usei silicone ou outro tipo de vedação. Usei um outro sensor da Icos.
Troller - IvandeAraujo

Muito obrigado. Vou instalar na minha ranger. Todo cuidado é pouco. Valeu.

[shuther4x4]

Boa noite.
Sempre fui encanado com de água da viatura. Apesar de nunca ter baixado (verifico toda semana) e não ter vazamento, minha viatura é 2004, tenho receio devido ao desgaste natural. Mangueiras, plasticos, selos do motor etc.
Em dezembro tive uma surpresa com meu carro de uso diario, estourou um tubo plastico atrás do motor e vazou toda água. Por sorte foi entrando na garagem de casa. Não sei se estivesse no transito teria percebido algo. Não sei se o marcador iria acusar temperatura alta etc (já que vazou toda agua de uma vez). Detalhe: reviões em dia!!! Fiquei encanado.

Pesquisei e encontrei esse sensor: Icos lf122e-40
Comprei.

Confesso que tenho duvidas com a forma de fixação do mesmo (usa uma arruela de expansão, que segundo o fabricante segue norma nbr!!!????aguentando até 2 bar de pressão).
Quando chegou me inspirou certa confiança e acabei instalando, ligado em um led.

Resumindo: é uma bóia, que em caso de falta de água no reservatório acende o led (este não acompanha)

Montei de forma que so indique a falta de água se estiver relativamente abaixo do minimo (não quero que fique acendendo a toa).
Coloquei o led bem na coluna, não tendo como ignorá-lo caso venha acender.
Espero que o sensor aguente o trabalho, pois no fundo dá medo de furar o vaso de expansão para montar essa coisa!


Qualquer novidade posto aqui!!!

[Eduardopiri]

Boa noite.
Sempre fui encanado com de água da viatura. Apesar de nunca ter baixado (verifico toda semana) e não ter vazamento, minha viatura é 2004, tenho receio devido ao desgaste natural. Mangueiras, plasticos, selos do motor etc.
Em dezembro tive uma surpresa com meu carro de uso diario, estourou um tubo plastico atrás do motor e vazou toda água. Por sorte foi entrando na garagem de casa. Não sei se estivesse no transito teria percebido algo. Não sei se o marcador iria acusar temperatura alta etc (já que vazou toda agua de uma vez). Detalhe: reviões em dia!!! Fiquei encanado.

Pesquisei e encontrei esse sensor: Icos lf122e-40
Comprei.

Confesso que tenho duvidas com a forma de fixação do mesmo (usa uma arruela de expansão, que segundo o fabricante segue norma nbr!!!????aguentando até 2 bar de pressão).
Quando chegou me inspirou certa confiança e acabei instalando, ligado em um led.

Resumindo: é uma bóia, que em caso de falta de água no reservatório acende o led (este não acompanha)

Montei de forma que so indique a falta de água se estiver relativamente abaixo do minimo (não quero que fique acendendo a toa).
Coloquei o led bem na coluna, não tendo como ignorá-lo caso venha acender.
Espero que o sensor aguente o trabalho, pois no fundo dá medo de furar o vaso de expansão para montar essa coisa!


Qualquer novidade posto aqui!!!

Onde compro? Valor?fundi minha frontier 2006, por causa do selo do cabeçote, temperatura n subiu nd tava numa viagem ,gastei 15 mil pra arrumar, cabeçote turbina foi tudo pro saco

[shuther4x4]

Eduardo, procura no mercadolivre por sensor icos if122e40. Só tem um vendedor.
Coloquei justamente porque um amigo fundiu um troller que vazou agua e o filho dele não percebeu.

[paulorl]

Imperador, estou pensando em colocar este em minha ranger 2.2 diesel. Porém, pesquisando vi algumas pessoas comentando que esse sensor da ICOS dá falsos alertas, por conta da água do radiador "balançar", fazendo com que a parte móvel do sensor balance também, causando o falso positivo. Chegou a ocorrer isso com você?

[]s

[paulorl]

Boa tarde pessoal... Quase um ano depois, ainda não coloquei o tal sensor na minha ranger! Mas, voltei a pesquisar sobre o assunto porque fui informado por um colega que a ranger dele teve que abrir motor porque vazou água pela mangueira da EGR... Coincidentemente, acreditem ou não, dois dias depois, levei minha ranger na oficina de um amigo e baixamos o cambio dela pra trocar o atuador, nisso ficou bem visível o resfriador da EGR, e adivinhem, tinha manchas rosadas de fluído de radiador nele, pois escorre e acaba secando e ficando manchado. Fizemos o teste de pressão no sistema de arrefecimento e estava vazando água justamente na conexão da mangueira com o resfriador da EGR, exatamente onde estava a mancha. Foi sorte o colega ter alertado para o que ocorreu na dele, e ter plantado a pulga atrás da minha orelha, pois volta e meia o fluido do radiador da minha baixava um pouco, mas nunca tinha encontrado por onde estava vazando, afinal ali fica bastante escondido. Também peguei um vazamento em conexão de mangueira de arrefecimento em outro local, tempos atrás, por alerta do rapaz que levo para trocar o óleo da picape. Ou seja, é o segundo raio caindo no mesmo "sistema", melhor ficar mais esperto..... EDIT: Só para informação, o outro vazamento que eu havia detectado anteriormente tinha sido na conexão da mangueira com o resfriador de óleo (esse dá pra ver fácil por baixo do carro, do lado da caixa de rodas dianteira esquerda), e agora foi com o resfriador da EGR..

Enfim, história contada, agora vou partir novamente para instalar um sensor destes, ou comprar uma tampa de radiador que já tenha o sensor embutido, assim evito de furar o reservatório. Tem várias tampas para vender por ai, uma que me chamou a atenção é essa: https://produto.mercadolivre.com.br/..._JM?quantity=1 Será que a rosca é igual?

[paulorl]

Mais alguns meses sem instalar... e outro vazamento!! Desta vez foi na mangueira superior do radiador, aparentemente causado pela presilha que estava fora da posição. E eu aqui novamente pesquisando sobre o sensor... Desta vez vou instalar. Pesquisando no site da ICOS eu vi que agora eles tem um sensor específico para radiadores, é esse: Sensor de Nivel LF222E-40: R$71,00 - Para Falta D'Liquido no Radiador

[paulorl]

Chegou hj meu sensor e já fiz a instalação dele no reservatório, só falta fazer a parte elétrica amanhã.

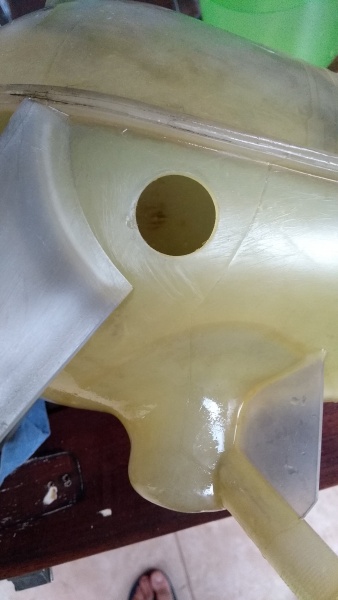

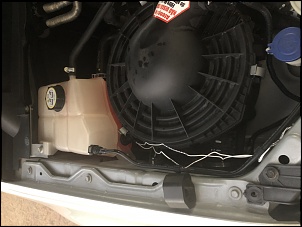

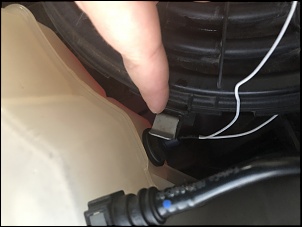

Furei na mesma posição do Imperador. Meu mecânico torceu um pouco o nariz quando contei, ele disse que teria furado mais para cima, segundo ele, quando tem um dedo a um dedo e meio de fluido, o motor já corre o risco de ferver... enfim, de qualquer forma, na posição que usei não dava para furar mais alto, primeiro por conta do vinco do reservatório, e segundo porque essa posição que furei já pega na trava da tampa do filtro de ar, se fosse um pouco mais alto não daria pra destravar. Ai neste caso teria que usar a parede lateral, na outra marcação que o Imperador fez. Mas como disse, não sou especialista mas achei um pouco estranho essa informação, mas feito esta e é melhor do que nada! Segue as fotos da instalação!

[paulorl]

Olá pessoal,

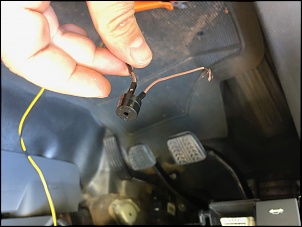

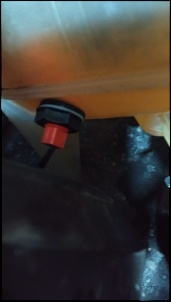

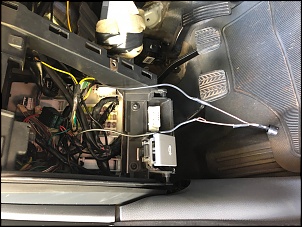

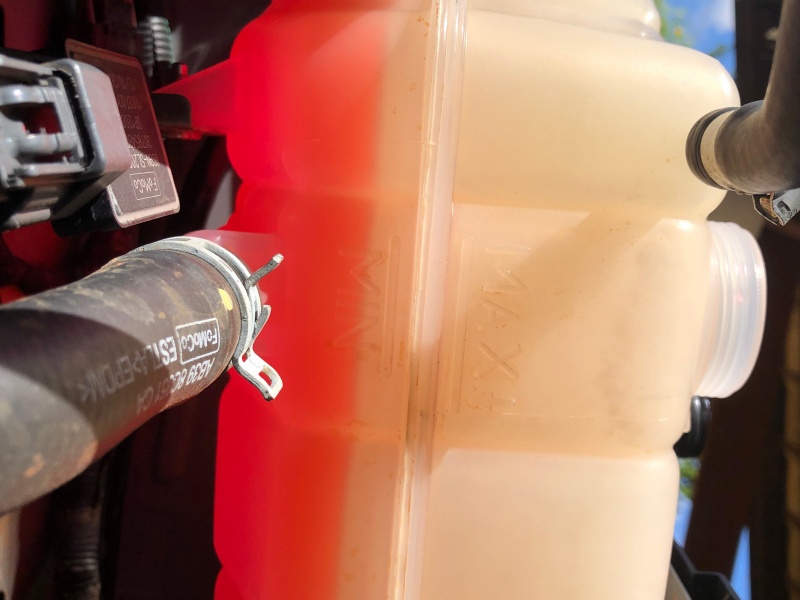

Depois de um tempão, consegui tempo para instalar o BUZZER. Preferi algo fazendo barulho do que o LED, acho que chama mais a atenção no meu caso! A instalação foi super simples, mesmo porque eu já tinha deixado tudo pronto, toda fiação passada pra dentro da cabine, tive apenas que esticar o cabo até a parte esquerda da cabine, liguei um dos fios no pós-chave, o outro no BUZZER, e a outra perna do buzzer no terra, que no caso usei um terminal que estava parafusado na lateral da cabine. Fiz o teste retirando água do radiador e ele logo começou a apitar. Coloquei água de volta devagar para ver qual era exatamente o nível que ele avisa, e a foto abaixo é exatamente do nível que fecha contato, ou seja, o nível ficou bom.

Porém, está dando VÁRIOS falsos alertas. Ao arrancar com o carro já apita. Acredito que seja por conta da posição que foi instalado, pois como a boia fica virada para trás, ao arrancar com o carro, por exemplo, o chacoalhar da água do radiador faz ela fechar e abrir rapidamente o contato. Em subidas também dá alerta, em algumas curvas, ou seja, terei que resolver isso. Para resolver irei colocar um circuito temporizador simples com um CI 555, vou colocar ele para dar um delay de uns 5 segundos ou mais, mas acredito que 5 segundos seja mais que suficiente. Depois que eu fizer o circuito eu posto aqui. Segue as fotos:

[ivancgbsb]

Para resolver irei colocar um circuito temporizador simples com um CI 555,

Bom dia Paulo.
Nessa página Troller - IvandeAraujo (no final) coloquei alguns circuitos temporizadores. Não testei em carros. Só em bancada.
Ah....e a ICOS lançou um novo sensor (mais robusto) para essa aplicação.
