Instalação antena PY no Troller - Aterramento

Versão Imprimível

Mostrar 50 mensagem(ns) deste tópico em uma página
Página 9 de 11 PrimeiroPrimeiro Anterior 1234567891011 Próximo ÚltimoÚltimo
  • 12/08/2013, 15:48
    Nilton J
    1 Anexo(s)
    jrmotta, segue sequência de 6 fotos em vários ângulos (em HD). O suporte articulado da antena tb é da Steelbras.Anexo 425808
  • 12/08/2013, 15:50
    Nilton J
    1 Anexo(s)
    segunda foto:

    Anexo 425809
  • 12/08/2013, 15:52
    Nilton J
    1 Anexo(s)
    terceira foto:

    Anexo 425810
  • 12/08/2013, 15:54
    Nilton J
    1 Anexo(s)
    quarta foto:

    Anexo 425811
  • 12/08/2013, 15:56
    Nilton J
    1 Anexo(s)
    quinta foto:

    Anexo 425812
  • 12/08/2013, 16:05
    Nilton J
    1 Anexo(s)

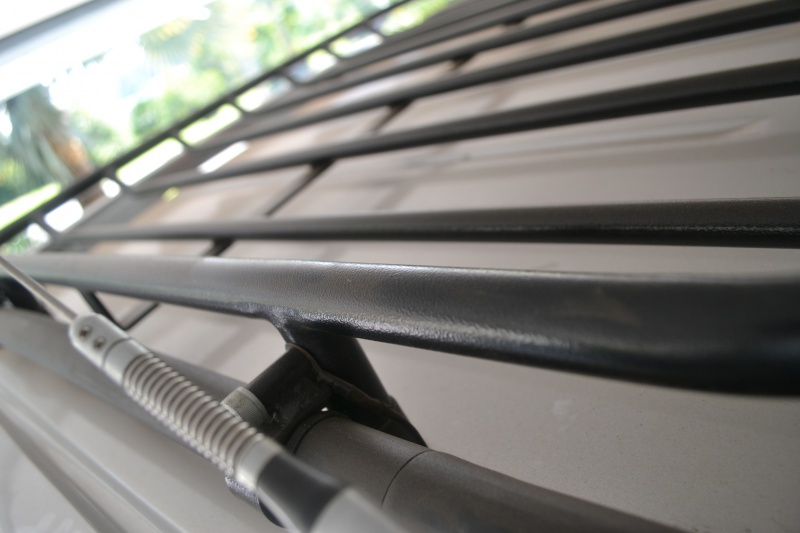

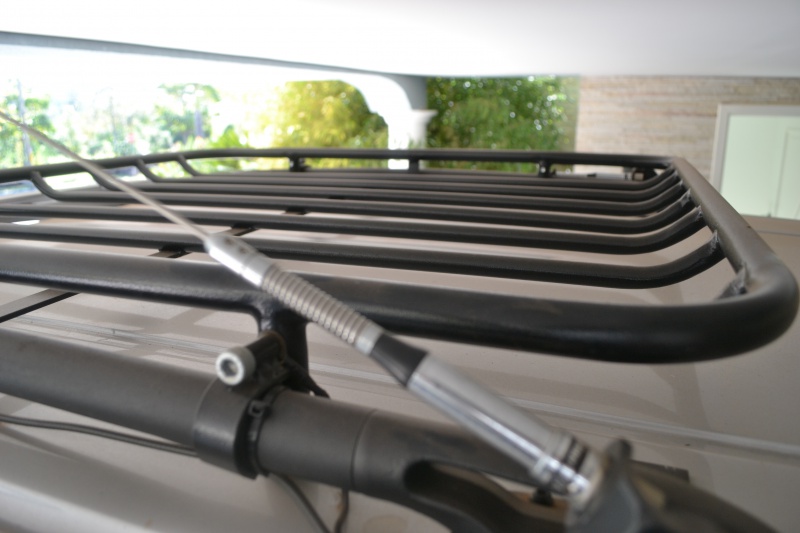

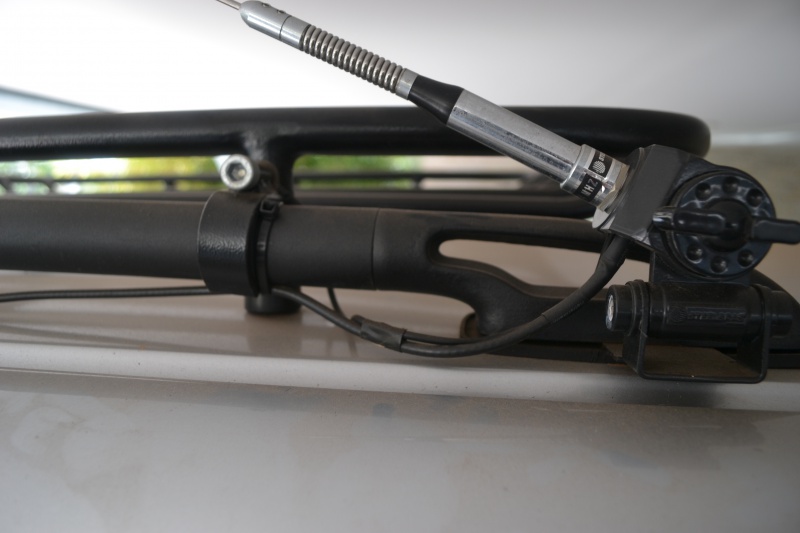

    sexta foto: recapitulando, o fio jumper sai do suporte articulado, onde está parafusada a base da antena e vai p o parafuso do rack, ambas as pontas deste fio foram estanhadas com solda e crimpadas com conector tipo arruela que tem furos passantes para permitir a passagem dos parafusos. E tudo encapado com fita isolante 3M. A massa metálica do rack original da Troller, em formato de um cesto (não é o rack do modelo Expedition, q é ainda maior, é o menor), garante um bom plano terra. Na verdade, elétricamente falando, é um terra suspenso no teto, do tipo flutuante, mas q garante um ROE baixo ao conjunto transmisor (rádio + antena). É o suficiente !

    Anexo 425813
  • 12/08/2013, 23:05
    jrmotta
    Citação:

    Postado originalmente por Nilton J Ver Post
    sexta foto: recapitulando, o fio jumper sai do suporte articulado, onde está parafusada a base da antena e vai p o parafuso do rack, ambas as pontas deste fio foram estanhadas com solda e crimpadas com conector tipo arruela que tem furos passantes para permitir a passagem dos parafusos. E tudo encapado com fita isolante 3M. A massa metálica do rack original da Troller, em formato de um cesto (não é o rack do modelo Expedition, q é ainda maior, é o menor), garante um bom plano terra. Na verdade, elétricamente falando, é um terra suspenso no teto, do tipo flutuante, mas q garante um ROE baixo ao conjunto transmisor (rádio + antena). É o suficiente !


    Anexo 425813

    Nilton,
    Maravilha de fotos e explicações!
    Do lado da antena, o terminal olhal do fio jumper foi fixado na própria base da antena ("parafuso" rosqueado de onde sai o cabo) ou em algum lugar especial do suporte articulado?
    No meu Troller eu não tenho bagageiro, apenas as barras longitudinais que vem originalmente no carro. Se eu colocar o fio jumper no parafuso que fixa a barra ao teto, eu consigo um bom aterramento?
    Será que terei um bom plano terra e um ROE adequado, mesmo sem ter o bagageiro?
    Por fim, por onde voce passou os cabos das antenas para dentro do carro?
    Peço desculpas pelo monte de perguntas e, mais uma vez, te agradeço pelas explicações.
    Sds.
  • 13/08/2013, 13:55
    Nilton J
    jrmotta,

    O fio jumper está rosqueado na própria rosca do suporte da antena.

    Só testando com medidor de ROE se a travessa longitudinal original do Troller garantirá massa metálica suficiente p um bom plano terra.

    Passar os cabos das antenas p dentro do veículo é a parte mais fácil, vão pela parte superior da tampa traseira entre as borrachas de vedação. Os cabos são bem finos e resistentes com malha de blindagem que não se partem. Vou tirar foto disto e postar p sua visualização.
  • 13/08/2013, 14:07
    Nilton J
    2 Anexo(s)
    Lembrando q comprei tudo na Steelbras, antenas, suportes articulados e os cabos, q vem com cerca de 5,5 metros de comprimento cada, já na medida p uso em HF 11 metros (PX) e indiferente p uso no VHF 2 metros (Radioamador PY ou /PU).
    Esta medida de 5,5 mts dá na conta, pois os cabos saem quase do meio da capota do Troller, entram pela tampa traseira, e aí em meu caso, um cabo deriva-se por debaixo do banco e lateral do motorista até o rádio PX Midland 1001Z q está ao lado inferior do volante e o outro cabo, do VHF, vai direto pelo interior da capota até o console q instalei no teto p acondicionar o VHF Icom 2200H, um belo console na cor do teto, prata, já com falante externo embutido nele q garante um limpo e claro áudio. Para o PX usei tb um falante externo, logo abaixo do painel frontal ao lado do passageiro. Ver as fotos:

    Anexo 425952Anexo 425953
  • 13/08/2013, 14:09
    jrmotta
    Citação:

    Postado originalmente por Nilton J Ver Post
    jrmotta,

    O fio jumper está rosqueado na própria rosca do suporte da antena.

    Só testando com medidor de ROE se a travessa longitudinal original do Troller garantirá massa metálica suficiente p um bom plano terra.

    Passar os cabos das antenas p dentro do veículo é a parte mais fácil, vão pela parte superior da tampa traseira entre as borrachas de vedação. Os cabos são bem finos e resistentes com malha de blindagem que não se partem. Vou tirar foto disto e postar p sua visualização.

    Nilton,
    Obrigado e desculpe todo esse trabalho.
  • 13/08/2013, 14:13
    jrmotta
    Citação:

    Postado originalmente por Nilton J Ver Post
    Lembrando q comprei tudo na Steelbras, antenas, suportes articulados e os cabos, q vem com cerca de 5,5 metros de comprimento cada, já na medida p uso em HF 11 metros (PX) e indiferente p uso no VHF 2 metros (Radioamador PY ou /PU).
    Esta medida de 5,5 mts dá na conta, pois os cabos saem quase do meio da capota do Troller, entram pela tampa traseira, e aí em meu caso, um cabo deriva-se por debaixo do banco e lateral do motorista até o rádio PX Midland 1001Z q está ao lado inferior do volante e o outro cabo, do VHF, vai direto pelo interior da capota até o console q instalei no teto p acondicionar o VHF Icom 2200H, um belo console na cor do teto, prata, já com falante externo embutido nele q garante um limpo e claro áudio. Para o PX usei tb um falante externo, logo abaixo do painel frontal ao lado do passageiro. Ver as fotos:

    Anexo 425952Anexo 425953

    Por coincidência, o seu carro é da mesma cor do meu e os rádios estão instalados nos mesmos locais.
    Obrigado.
  • 13/08/2013, 14:27
    Nilton J
    Boa tarde !

    A seguir link do site hamstation onde clicando em PU2NBU vcs podem visualizar a foto de minha estação caseira:

    PT7MCD

    No canto superior esquerdo da bancada, encontra-se o meu medidor de ROE e Wattímetro q tb mede potência de transmissão na saída da antena.

    Um aparelho simples e barato, nada sofisticado, o qual recomendo a todos terem um similar, paguei cerca de R$ 300,00 na Rua Santa Efigência na galeria AWA. Isto mais um simples mutímetro digital de R$ 50,00 e mais o indicativo da Anatel, vcs estarão prontos e legalizados p se comunicar com o mundo via nosso gratutíto ETER !

    Vide foto abaixo e link no site Galloshop:

    Wattímetro - Medidor De Roe Voyager KW-525


    http://galloshop.com.br/product_imag..._80776_std.jpg
