Receita para direção hidraulica Bandeirante com motor Mercedes Benz

[AndreyPrevidelli]

Tweet

Ola a todos. Estou instalando a direcao hidraulica em minha Band 91 motor om 364. Instalei o suporte original do filtro de oleo e da bomba de direcao ampri, identica a original zf com furacao identica. Ocorre que a polia da bomba nao alinha com a polia do virabrequim, de forma que a correia nao corre como deveria correr. Vi umas fotos de Band e reparei que a maioria tem tres polia, ou polia tripla no virabrequim e a minha tem somente duas. Seria essa a solucao??? Tb pensei em colocar um calco entre o suporte e a bomba, mas desisti da ideia pois a bomba tem que ficar colada no suporte. Agradesco alguma ajuda pra solucionar isso. Abc

[Sergio c]

A minha tem polia tripla mas é na ventoinha e bomba dagua, não no virabrequim, que é dupla. A polia da DH sai dessa tripla da ventoinha e vai para a bomba, sendo a coreia bem curta.

[AndreyPrevidelli]

A minha tem polia tripla mas é na ventoinha e bomba dagua, não no virabrequim, que é dupla. A polia da DH sai dessa tripla da ventoinha e vai para a bomba, sendo a coreia bem curta.

Desculpe o equivoco Sergio c, é a polia da bomba dagua e não virabrequim. Já consegui uma tripla e agora é sacar a ventoinha e tentar instalar. Esclarecido, Muito Grato

[hercilio.neto]

A correia da bomba da DH é ligada somente na polia menor da hélice. As outras duas canaletas maiores da polia da hélice, ficam ligadas às correias que passam sequencialmente nas polias do alternador e do virabrequim (ambas de 2 canaletas).

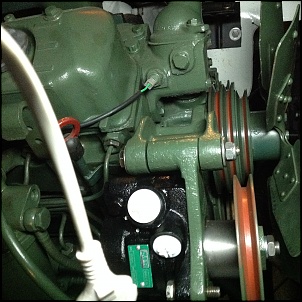

Veja a foto

[AndreyPrevidelli]

A correia da bomba da DH é ligada somente na polia menor da hélice. As outras duas canaletas maiores da polia da hélice, ficam ligadas às correias que passam sequencialmente nas polias do alternador e do virabrequim (ambas de 2 canaletas).
Veja a foto

Como vai Hercilio. Entao, comprei a polia tripla conforme foto. Ocorre que agora ao instalar ela no local da helice da ventoinha, devido ao aumento do vao, ela nao chega ao pino de encaixe e bate na bomba dagua.


EH um quebra cabecas...

[Sergio c]

Na minha ban a polia V da DH é menor do que as duas restantes da ventoinha. Pelo que vi na foto da tua polia as três canaletas tem o mesmo diâmetro.

[AndreyPrevidelli]

Na minha ban a polia V da DH é menor do que as duas restantes da ventoinha. Pelo que vi na foto da tua polia as três canaletas tem o mesmo diâmetro.

SIm Sergio c, possuem o mesmo diametro. E a polia bata na bomba dagua ao instalar. Acho que esse conjunto de polias nao eh compativel com a band. SO pode ser isso

[Sergio c]

Amanhã dou mais uma olhada na minha band p ver esse detalhe de como é a polia, tb postarei umas fotos aqui.

SIm Sergio c, possuem o mesmo diametro. E a polia bata na bomba dagua ao instalar. Acho que esse conjunto de polias nao eh compativel com a band. SO pode ser isso

[Sergio c]

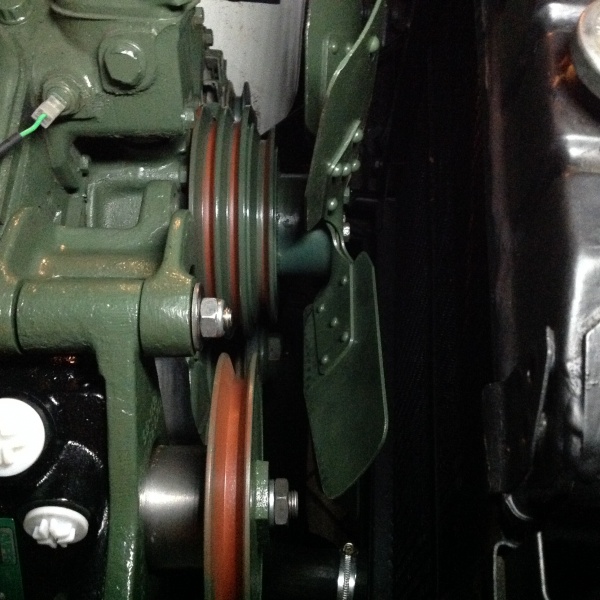

Segue umas fotos da polia da DH, pelo que eu notei a polia da ventoinha e a da bomba tem o mesmo diâmetro.

[AndreyPrevidelli]

Segue umas fotos da polia da DH, pelo que eu notei a polia da ventoinha e a da bomba tem o mesmo diâmetro.

Exatamente isso Sergio c, essa polia tripla tem vão da correia da bomba DH menor. Ela é a do OM 366. Já localizei uma pra comprar. Veja que tanto a sua quanto a do Hercílio são nesse sistema, tripla com 2 vão com o mesmo raio e um deles menor.

Andrey

[AndreyPrevidelli]

Alinhamento das polias resolvido. A polia da bomba dagua eh a tripla do om 364 ate 366. Abcs

[Sergio c]

Agora sim, 101%. Só ligar as mangueiras e por a coreia.
