Anexo 337071Anexo 337070Roger,

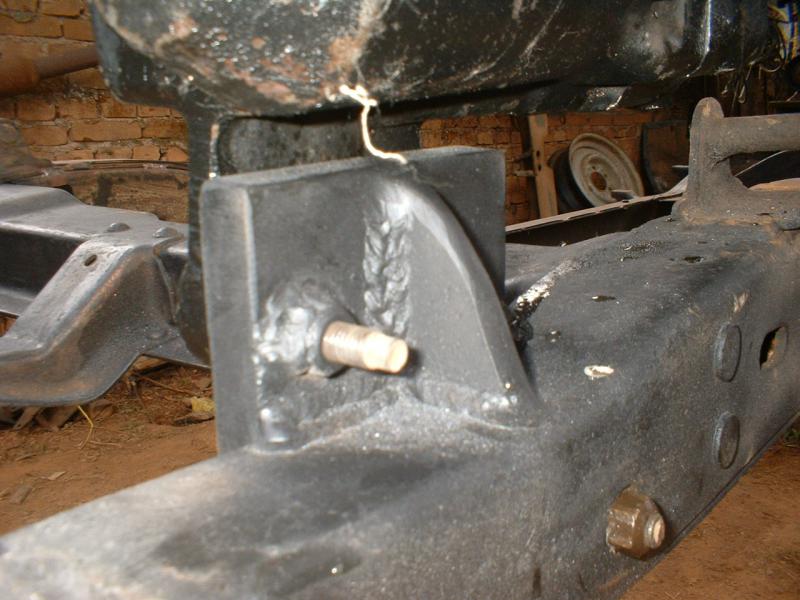

Hoje terminamos o reforço na chapinha que vai a DH, da uma olhada.. Ah!! Soldada por cima e por baixo..
Fora mais dois parafusos...
ADAPTAÇÃO DE DIREÇÃO HIDRAULICA BLAZER , S10 Em Rural e F 75..
Versão Imprimível
-
20/03/2012, 20:40Marco-Maga
-
21/03/2012, 08:31georgevalle
Marco mas com a caixa tão alta assim você vai recortar o radiador para encaixar ela?
-
21/03/2012, 09:44antonio umino
É Marco. esta caixa de direção Hidraulida é do Opala mesmo?????
Tem a da F 1000 quadrada, que parece com ela (mais comprido o setor)..
Andei vendo uma, mas achei o setor muito longo... Se colocar o pitiman, na altura da travessa do radiador. a caixa fica muito alta.
Se colocar a caixa mais perto da travessa, o pitiman fica muito em baixo....
Na foto não dá pra ver que caixa é....(acho que parafusaram a caixa no parafuso errado só pra tirar foto). No lugar certo a caixa abaixa.
Até mais. -
21/03/2012, 11:01Marco-Magakkkkkkkkkkkk...........Citação:
Postado originalmente por georgevalle
Ela ja esta na posição certa e mesmo que eu coloque um radiador de 1113 não pega... -
21/03/2012, 11:03Marco-Magaantonio,Citação:
Postado originalmente por antonio umino
Essa caixa é do Omega...
E a caixa e parafusos ja estão no lugar certo...
Durante a montagem vou postando fotos... -
21/03/2012, 23:00Lopescaixa
alguém confirma se essa caixa é do landau?Anexo 337287Anexo 337288
-
22/03/2012, 08:22RogérioNunes
Lopes, essa caixa é do landau sim, ela é relativamente resistente e deixa a direção muito leve, até demais...
-
23/03/2012, 21:23oliverasap
pra completar..
1 caixa do omega
2 pitimam a ser usado do cj ..e maior ;estria igual e ja tem a angulaçao ideal pra forma ke essa caixa foi adp..
3 e maior;e a estria igual
4 a angulaçao ideal pra forma ke essa caixa foi adp..essa forma ja foi feita outras varias vezes.. e todas aprovadas
abç:concordo: -
23/03/2012, 22:02LopesValeu Roger, obrigado......Citação:
Postado originalmente por Roger Nunes
-
23/03/2012, 22:15LopesMarco, na caixa do Landau pode seguir os mesmos passos da sua instalação, digo na fixação e angulação?Citação:
Postado originalmente por oliverasap
Como você liga a barra que sai da caixa até o munhão, você faz uma peça ou tem algo pronto para vender?:pensativo:Anexo 337723 -
24/03/2012, 08:40georgevalle
Lopes aparentemente nessa foto que você achou foi abandonado o sistema de fixação dos terminais ao munhão originais e fizeram um novo suporte como te falei do SOS munhão .: ADAP-BRASIL IND. COM. DE PEÇAS LTDA :. e nesta foto fica ainda melhor que a que tenho na rural que fiz como no do SOS na roda do passageiro e mantive a barra dos munhões original no esquema como da foto a barra de direção que sai caixa é fixada na barra de direção dos munhões desta forma a força que o suporte do terminal vai fazer é somente para a sua roda.
-
09/04/2012, 00:58RogérioNunes
O reforço tá show, nesse ponto com certeza não vai quebrar...na foto não dá pra ver, vc reforçou a ponta da longarina na parte de baixo onde está soldada a chapa? Onde começa a quebrar é entre a chapa que foi soldada para receber a caixa e a travessa na parte de baixo do chassí.Dá uma olhada nesse ponto e se não colocou, vale a pena uma reforçada com um barra chata.
ão folgar
Citação:
Postado originalmente por Marco-Maga
