Iniciando uma 4x4

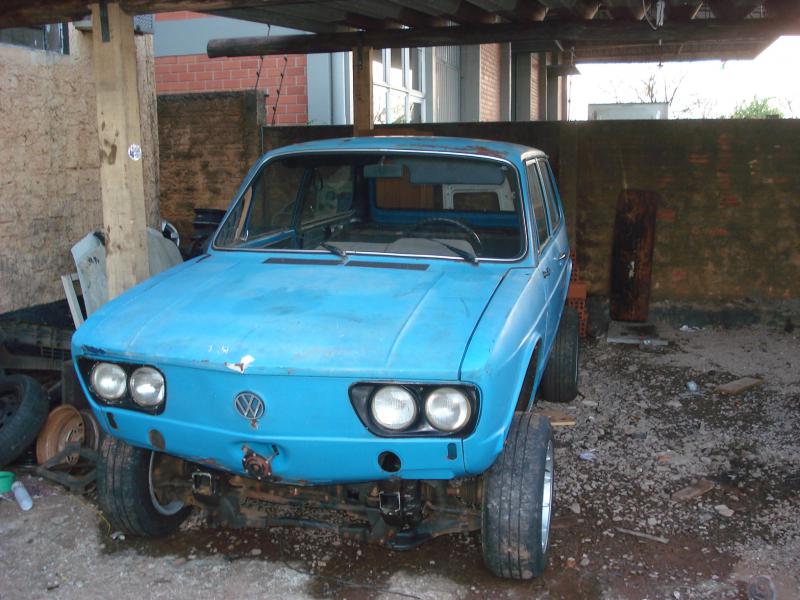

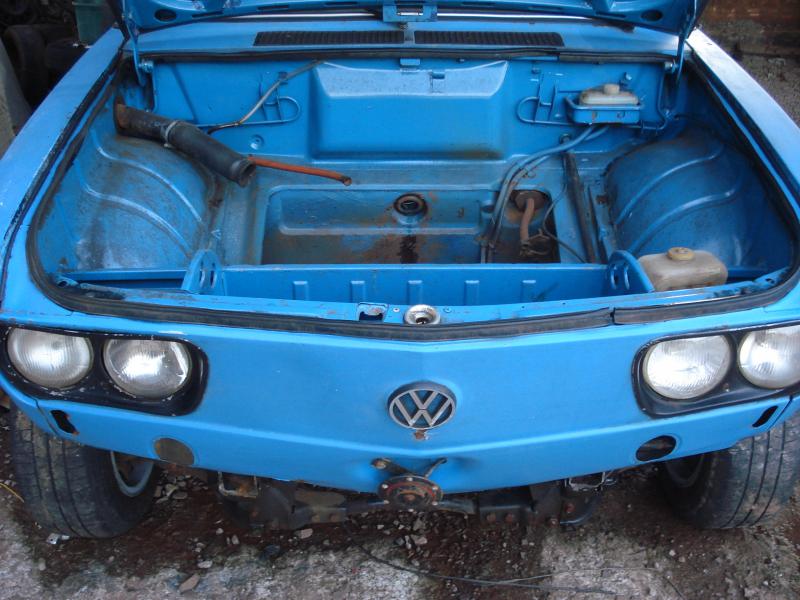

Anexo 307915 Anexo 307916 Anexo 307917 Anexo 307918 Anexo 307919
Quanto ao cambio, mandei faze um plato 2 membranas e um disco com o miolo da mit e a fibra AP, deu burro pq as molas da mit muito grandes, travo nas membranas, dai pegamos um disco de trator, pelo tamanho do centro, rigido sem molas, no torno abrimos o centro, e soldamos o miolo do mit, fico 10.
o rolamento de agulhas do vira AP, substitui por uma buxa de bronze grafitado e fiz um eixo pra centraliza o disco.
Amanha vo acopla motor e caixa pra ve se tem espaço pra flange, ou se tem q corta e emenda as capas secas.
Curioso que na mit, ja vem uma especie de flange atras do volante do motor, tirei ela fora e se puder usar flange, meio caminho andado, so faze a furação do AP.
Posto as novidades...
Abraço.
http://www.4x4brasil.com.br/forum/im...isc/pencil.png

Citação:

---

Postado originalmente por autodemolidora

na frente vo usa as torções originais, as bandejas são bem curtas, vo ve se troco os amortecedores por uns com mais curso, pois acho q ta limitando neles.

---

Pode esquecer de trocar os amortecedores para ganhar curso, porque quem limita o curso são os batentes na susp., o curso é pequeno mesmo, porem lembre-se que por o amortecedor estar quase que no centro da bandeja inferior, o curso de suspensão é praticamento o dobro do curso do amortecedor diant.

[]s

Boa noite pessoal.
Postando aq mais um avanço.
Fotos do trem de força, a flange e o sistema de embreagem quase pronto...

Anexo 308858 Anexo 308859 Anexo 308860

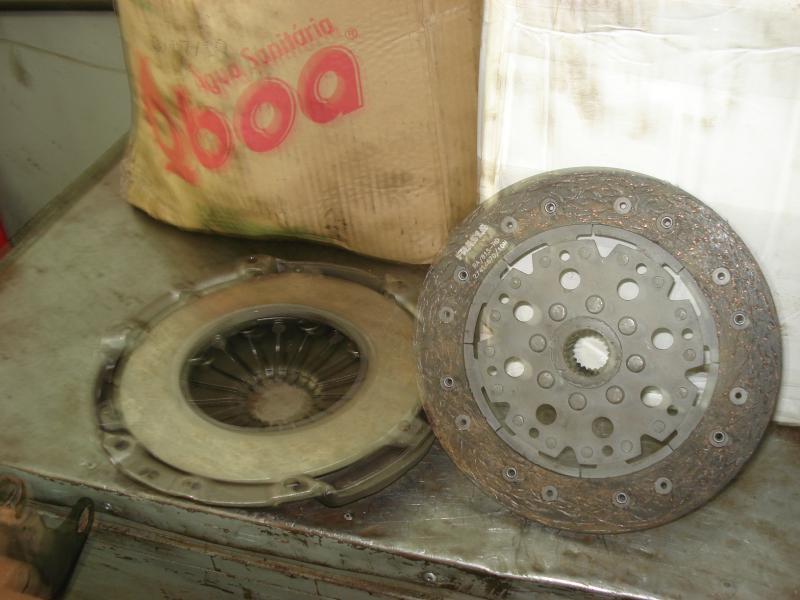

Ai o trem semi acoplado, falta so aloja as cabeças dos parafusos alen na capa seca, o volante teve de ser afastado 1cm pra não fica muito na ponta da ranhura, e no vira uma buxa de bronze grafitado como guia do piloto, o disco é de trator, foi soldado o miolo Mit e a fibra do AP.
Pensa numa salada...

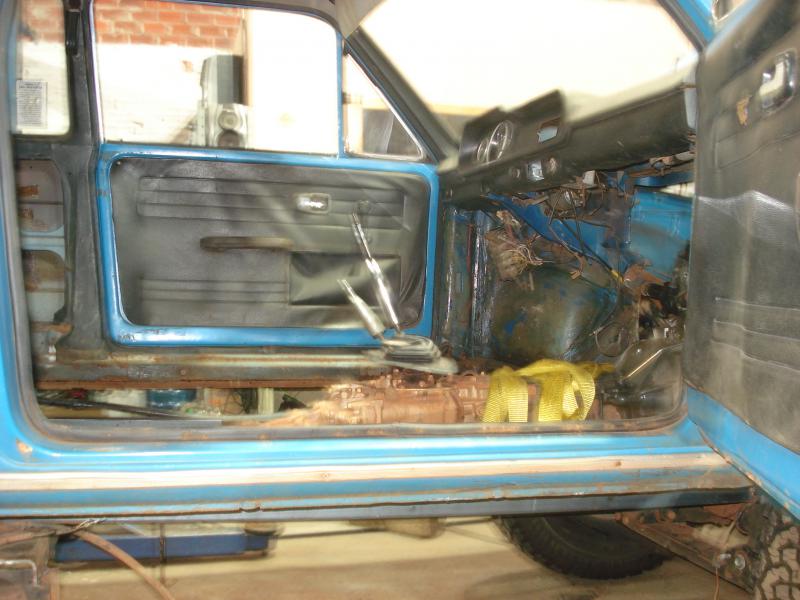

Boa noite, algumas fotos do andamento, com os 33" e o motor de Gof no lugar.
Anexo 309189 Anexo 309190 Anexo 309191 Anexo 309192 Anexo 309193
http://www.4x4brasil.com.br/forum/im...isc/pencil.png

Parabéns pelo projeto.
Vai ficar muito forte!!!
Podesse dizer que é uma versão mais moderna do NIVA...hehe
Vou ficar acompanhando...
Abraços e boa sorte

Citação:

---

Postado originalmente por autodemolidora

Boa noite, algumas fotos do andamento, com os 33" e o motor de Gof no lugar.
Anexo 309189 Anexo 309190 Anexo 309191 Anexo 309192 Anexo 309193
http://www.4x4brasil.com.br/forum/im...isc/pencil.png

---

Boa noite.

Legal teu projeto, qual chassis que você esta usando, s-10 ?

Boa nooite.

O chassis eu to fazendo com perfil U, um sobreposto ao outro
Caixa e diferenciais Mitsubishi.
Motor AP 2.0 Golf.
Todo tubolar, com a carcaça da Brasilia encima.
Abraço.

Caraca!!!

Vou acompanhar para ver o resultado final!!!

Muito legal!

Citação:

---

Postado originalmente por autodemolidora

Boa nooite.

O chassis eu to fazendo com perfil U, um sobreposto ao outro
Caixa e diferenciais Mitsubishi.
Motor AP 2.0 Golf.
Todo tubolar, com a carcaça da Brasilia encima.
Abraço.

---

Ok, vou acompanhar o topico e sucesso com a empreitada.
Se precisar de alguma ajuda e só perguntar por e-mail.
Abraço.

pq vc nao colocaou o volante do motor da mit?usava tudo grande e só modificava a fixação dele no motor!!!
[]s

AutoDemolidora, da uma olhada nos videos desse 147.. Achei sem querer no youtube, e lembrei do teu projeto.. só que ele ta bem alto, acho que nao precisa tanto..

st tereza- FIAT 147 4x4 MONSTER - YouTube

Abs..

PQ tiraram teu topico lá do gaiolas???

Amigo autodemolidora, parabens pelo projeto. E quanto a documentação, pretende documentar ou vai rodar sem documentos? abraços
